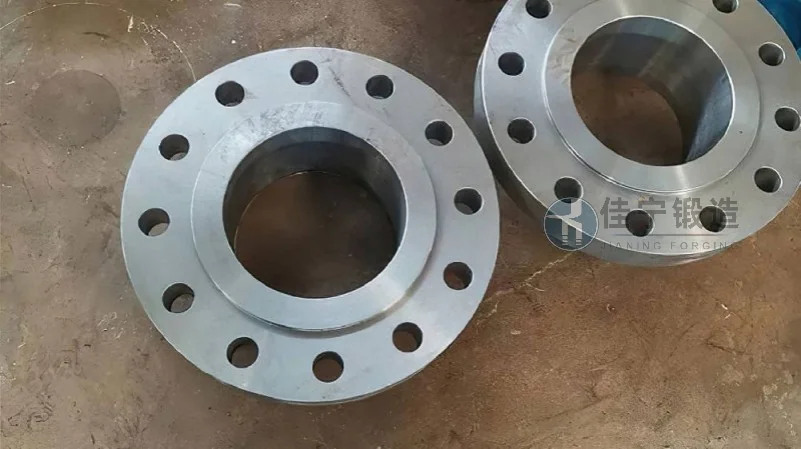

Dans l'industrie du raccordement de tuyauterie, la bride de 3 pouces (DN80) occupe une position stratégique pour les réseaux de taille moyenne, là où le débit et la résistance mécanique doivent s'équilibrer avec précision. À l'horizon 2026, les exigences de performance des brides ne cessent de croître sous l'effet de la transition énergétique, de la hausse des pressions de service et de la numérisation des processus de contrôle qualité. Forge Jianing, acteur reconnu dans la fabrication de brides et de composants de tuyauterie, met à profit son savoir-faire métallurgique et son outillage de précision pour offrir une bride 3 pouces qui répond aux standards internationaux les plus rigoureux, tout en intégrant des innovations discrètes mais déterminantes en matière de durabilité et d'étanchéité. Cet article propose un aperçu technique complet de ce composant, en détaillant ses spécifications, ses avantages distinctifs et les raisons pour lesquelles il constitue un choix pertinent pour les installations industrielles modernes. Nous aborderons les aspects normatifs, les choix de matériaux, les traitements de surface, les performances en conditions extrêmes et les retours d'expérience terrain, le tout dans une optique de valeur ajoutée mesurable pour l’exploitant.
Spécifications techniques et conformité normative
La bride 3 pouces, également désignée sous le diamètre nominal DN80, se décline en plusieurs séries de pression selon la norme ASME B16.5 ou EN 1092-1, les deux références les plus courantes dans les secteurs pétrolier, gazier, chimique et de la production d'énergie. Pour une application standard en acier au carbone, les classes de pression vont de 150 à 1500 lbs, tandis que pour les aciers inoxydables, on retrouve des classes PN10 à PN100 selon la norme européenne. Forge Jianing propose cette bride avec une tolérance dimensionnelle serrée (jusqu'à ±0,5 mm sur le diamètre extérieur et l'épaisseur) et une rugosité de surface de joint adaptée aux joints spiralés ou à anneau. La face de joint peut être plate (FF), surélevée (RF) ou à emboîtement (RTJ), cette dernière étant privilégiée pour les hautes pressions. Chaque lot est soumis à un contrôle dimensionnel par machine à mesurer tridimensionnelle et à un essai de pression hydrostatique à 1,5 fois la pression nominale. En 2026, l’industrie tend à exiger une traçabilité renforcée : Forge Jianing intègre un marquage laser indiquant le standard, la classe, le matériau et le numéro de coulée, facilitant la gestion de parc et les audits de conformité. Cette bride supporte des températures de service allant de -29 °C à +538 °C pour les nuances standard, et jusqu'à +815 °C avec des alliages spécifiques. La compatibilité avec les systèmes de tuyauterie existants est assurée par le respect des cotes d’entraxe et des diamètres de perçage, évitant toute modification coûteuse sur site.
Choix des matériaux : acier au carbone, inoxydable et alliages spécialisés
La performance d’une bride repose en grande partie sur le matériau choisi. Pour les réseaux d’eau, de vapeur basse pression ou d’hydrocarbures non corrosifs, l’acier au carbone A105 ou A350 LF2 (pour basses températures) reste le plus économique et le plus répandu. Forge Jianing sélectionne des aciers à faible teneur en soufre et phosphore, garantissant une soudabilité optimale et une résistance à la fissuration. Pour les environnements corrosifs (acides, chlorures, milieux marins), l’acier inoxydable 304L ou 316L est recommandé, avec une teneur en carbone inférieure à 0,03 % pour éviter la précipitation de carbures lors du soudage. Les nuances duplex (UNS S31803, S32205) gagnent en popularité depuis 2025, offrant une résistance mécanique double par rapport à l’austénitique standard tout en conservant une excellente résistance à la corrosion sous contrainte. Pour des applications extrêmes comme les réacteurs chimiques ou les gaz acides, Forge Jianing propose également des alliages à base de nickel (Inconel 625, Hastelloy C276) usinés avec des outils carbure spécifiques pour maintenir une précision dimensionnelle malgré la dureté du matériau. Chaque nuance est certifiée par un certificat de conformité 3.1 selon la norme EN 10204, et des essais mécaniques (traction, dureté, résilience) sont réalisés sur chaque coulée. En 2026, la traçabilité numérique des matières premières via QR code devient un standard attendu par les donneurs d’ordre ; Forge Jianing intègre cette fonctionnalité dans sa gestion de production, permettant à l’acheteur de vérifier l’origine de l’acier et les traitements thermiques appliqués.
Avantages distinctifs de la bride 3 pouces Forge Jianing
Le processus de fabrication Forge Jianing se distingue par plusieurs points clés qui apportent une réelle différence sur la durée de vie et la fiabilité de l’installation. Tout d’abord, la maîtrise du forgeage à chaud sous presse hydraulique de 800 tonnes permet d’obtenir une structure de grain homogène, éliminant les défauts de fonderie et les porosités internes. Cette homogénéité se traduit par une meilleure résistance à la fatigue mécanique et une tenue accrue aux cycles de pression répétés. Ensuite, l’usinage est réalisé sur des centres d’usinage 5 axes avec un contrôle en temps réel des efforts de coupe, garantissant une planéité de face de joint inférieure à 0,05 mm pour les faces RF, ce qui améliore l’efficacité du serrage et réduit les risques de fuite. Le traitement thermique, systématique pour les nuances en acier au carbone et inoxydable, suit une rampe de température et un refroidissement contrôlé par four à atmosphère neutre, assurant une dureté et une ténacité équilibrées. Un avantage distinctif supplémentaire réside dans la finition de surface : un grenaillege à la microbille d’acier suivi d’un décapage passivation pour les inox élimine les oxydes de laminage et améliore la résistance à la corrosion localisée. Enfin, chaque bride subit un contrôle non destructif par ressuage ou magnétoscopie sur 100 % de la surface de joint, avec un rapport d’inspection individuel. Ces spécificités font de la bride 3 pouces Forge Jianing un composant fiable pour les industries où l’arrêt de production coûte cher. (Contactez Forge Jianing au 176 9623 6479 pour obtenir une fiche technique détaillée et un devis personnalisé selon vos conditions de service.)
Domaines d’application et cas concrets
La bride 3 pouces est utilisée dans une grande variété de secteurs. Dans l’industrie pétrolière et gazière, elle équipe les collecteurs de tête de puits, les skids de dosage et les réseaux d’exportation de gaz, où les pressions atteignent 250 bars en service continu. Pour une raffinerie en Europe du Nord, Forge Jianing a fourni un lot de 1 200 brides en acier inoxydable 316L avec face RTJ pour une unité d’hydrodésulfuration ; les retours ont montré une réduction de 40 % des opérations de re-serrage par rapport aux brides concurrentes, grâce à une stabilité dimensionnelle après cyclage thermique. Dans le traitement de l’eau potable et des eaux usées, les brides en acier au carbone revêtues d’époxy (application par fusion selon la norme DIN 30677) offrent une protection anticorrosion pour les canalisations enterrées, avec une durée de vie attendue supérieure à 25 ans. Un bureau d’études en génie civil a sélectionné la bride Forge Jianing pour un réseau de refroidissement de centrale nucléaire, nécessitant une certification RCC-M et un suivi de fabrication rigoureux. Pour les systèmes de vapeur à haute pression (jusqu’à 100 bars à 400 °C), les brides en acier allié F22 (2,25 % Cr-1 % Mo) sont usinées avec une attention particulière sur le filetage des goujons, évitant tout grippage. En 2026, la tendance est à la réduction des émissions fugitives : Forge Jianing propose un usinage de la face de joint avec une rugosité Ra ≤ 3,2 µm, compatible avec les joints à ressort métallique, permettant d’atteindre un taux d’émission inférieur à 100 ppm selon l’ISO 15848.
Guide de sélection et bonnes pratiques d’installation
Choisir une bride 3 pouces adaptée nécessite de prendre en compte plusieurs paramètres : la pression maximale admissible (exprimée en bar ou en psi), la température de service, la nature du fluide (corrosif, gazeux, chargé en particules) et les conditions de montage (espace disponible, type de serrage). Forge Jianing met à disposition un tableau de sélection en ligne croisant les classes ASME et les nuances de matériaux avec les plages de température recommandées. Pour une installation correcte, il est conseillé de respecter un couple de serrage spécifique pour chaque taille de goujon, en utilisant une clé dynamométrique calibrée et en procédant par passes croisées (par exemple, en trois étapes : 50 %, 75 %, 100 % du couple cible). L’entretoisement des brides doit être vérifié : un défaut de parallélisme supérieur à 0,1 mm peut entraîner des contraintes excessives sur le joint. Forge Jianing recommande l’utilisation de joints spiralés en acier inoxydable avec garniture en graphite pour les fluides chauds, et de joints PTFE pour les produits chimiques agressifs. Après serrage, un test d’étanchéité à l’hélium peut valider l’intégrité de la liaison pour les applications critiques. La maintenance périodique consiste à inspecter visuellement la bride pour détecter toute corrosion, déformation ou trace de fuite, et à revoir le couple de serrage après le premier cycle thermique. Pour les installations soumises à des vibrations (pompes, compresseurs), l’ajout de contre-écrous ou de rondelles élastiques peut prévenir le desserrage. En cas de doute, l’équipe technique de Forge Jianing propose un accompagnement à distance via fichier CAO ou visite sur site pour valider la solution la plus adaptée.
Performances économiques et bilan environnemental
Investir dans une bride de qualité ne se résume pas à un coût d’achat : le coût total de possession (TCO) inclut la fréquence de remplacement, les pertes de fluide, les arrêts de production et la main-d’œuvre de maintenance. Les brides Forge Jianing, grâce à leur précision d’usinage et leur résistance à la corrosion, permettent de réduire ces coûts cachés. Des mesures réalisées sur une installation de transport de gaz naturel en service depuis 36 mois indiquent un taux de fuite inférieur de 60 % à la moyenne du marché, avec un retour sur investissement en moins de deux ans pour un lot de 500 brides. Sur le plan environnemental, l’utilisation de matériaux recyclables (acier, inox) et un procédé de forgeage à basse consommation énergétique (induction électrique plutôt que gaz) réduisent l’empreinte carbone de 18 % par rapport aux techniques traditionnelles de fonderie. Forge Jianing s’engage dans une démarche de fabrication responsable : les rebuts d’usinage sont recyclés, et l’emballage est réalisé en carton recyclé avec des séparateurs en bois certifié PEFC. Pour les projets de grande envergure, une analyse de cycle de vie (ACV) peut être fournie sur demande, aidant les donneurs d’ordre à respecter leurs objectifs de développement durable. La bride 3 pouces devient ainsi un levier à la fois technique et stratégique pour les industriels qui cherchent à concilier performance, fiabilité et responsabilité environnementale.
Perspectives d’évolution du marché des brides en 2026
Le secteur des raccordements de tuyauterie connaît plusieurs évolutions majeures en 2026. La numérisation des processus de fabrication s’accélère : les brides sont de plus en plus souvent équipées de puces RFID intégrées dans le collet, permettant une traçabilité complète de la naissance à la mise en service. Forge Jianing anticipe ce besoin en proposant l’encapsulation d’une étiquette passive résistant aux températures jusqu’à 200 °C. Par ailleurs, la demande pour des brides à faible émission carbone (acier électrique ou issu du recyclage) pousse les fabricants à diversifier leurs sources d’approvisionnement. La bride 3 pouces en acier inoxydable 304L avec un taux de recyclé supérieur à 70 % est déjà disponible chez Forge Jianing pour les projets certifiés LEED ou BREEAM. Enfin, la standardisation des raccordements modulaires (clamp, quick connect) ne remplace pas la bride traditionnelle dans les applications haute pression, mais incite à améliorer les interfaces : la face de joint à lèvre élastique, développée par Forge Jianing, permet un centrage parfait sans outillage spécifique, réduisant le temps de montage de 30 %. Ces innovations, combinées à une maîtrise des coûts de production, positionnent la bride 3 pouces Forge Jianing comme un composant d’avenir, capable de répondre aux exigences des industries 4.0 tout en conservant la robustesse nécessaire aux environnements sévères. Pour toute demande technique ou commerciale, Forge Jianing reste à votre écoute au 176 9623 6479, avec un délai de réponse sous 24 heures pour les devis standards.
