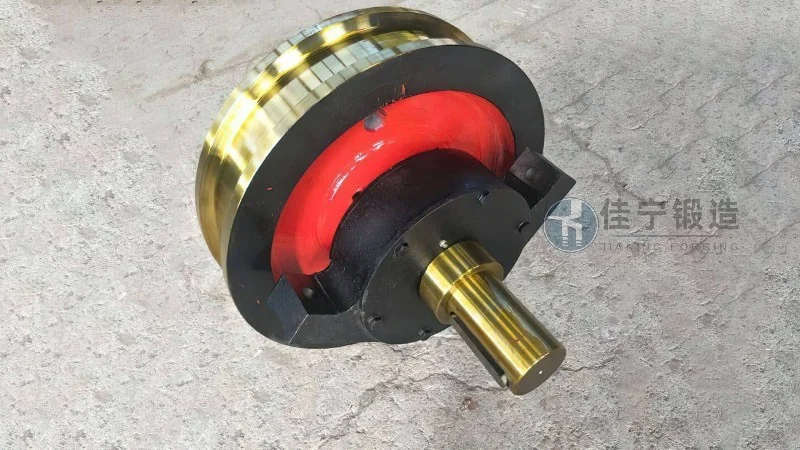

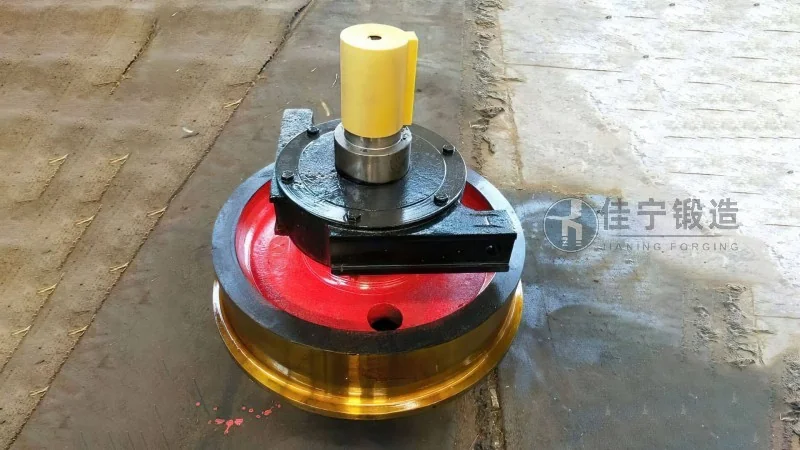

Présentation de l’ensemble de roue en acier à outils : une solution industrielle de haute performance
Dans l’univers de la métallurgie et de la fabrication mécanique, l’ensemble de roue en acier à outils occupe une place centrale pour les équipements soumis à des contraintes mécaniques sévères. Que ce soit dans les secteurs de l’automobile, de la manutention, de l’aéronautique ou de la construction de machines spéciales, ces composants doivent allier résistance à l’usure, tenue en fatigue et stabilité dimensionnelle sur le long terme. L’acier à outils, grâce à sa composition chimique précise et à ses traitements thermiques maîtrisés, offre des caractéristiques mécaniques nettement supérieures à celles des aciers de construction classiques. Forgé sous haute pression et usiné avec des tolérances serrées, un ensemble de roue en acier à outils garantit une durée de vie opérationnelle étendue, une réduction des arrêts de production et une meilleure rentabilité globale pour les utilisateurs finaux. Face à la demande croissante de composants fiables dans l’industrie 4.0, le choix d’un fournisseur capable de produire des ensembles de roue en acier à outils conformes aux normes internationales devient un enjeu stratégique. Cet article a pour objectif de présenter en profondeur les spécificités techniques, les avantages mécaniques et les applications concrètes de ces ensembles, tout en mettant en lumière le savoir-faire de Forge Jianing, un acteur reconnu dans la forge et l’usinage de précision.
Qu’est-ce qu’un ensemble de roue en acier à outils ?
Un ensemble de roue en acier à outils désigne généralement un composant rotatif ou de guidage fabriqué à partir d’aciers alliés spéciaux, souvent trempés et revenus, destinés à résister à des pressions élevées, à des frottements répétés et à des environnements abrasifs. Ces roues peuvent intégrer des éléments de roulement, des bagues ou des chemins de roulement, selon l’application. Le choix de l’acier à outils (par exemple les nuances AISI D2, AISI O1, AISI S7, ou des équivalents européens comme X155CrVMo12-1) repose sur des critères précis tels que la dureté après traitement, la ténacité, la résistance à l’usure et la stabilité en température. L’ensemble complet inclut souvent un moyeu forgé, une jante usinée et parfois un traitement de surface (nitruration, chromage dur) pour améliorer encore les performances. Dans l’industrie lourde, ces ensembles de roue sont utilisés par exemple dans les ponts roulants, les chariots de transfert, les machines d’emboutissage ou les systèmes de convoyage automatisés.
Les points forts mécaniques de l’acier à outils pour les roues
Résistance à l’usure et longévité accrue
La première qualité recherchée dans un ensemble de roue en acier à outils est la résistance à l’usure. Les aciers à outils contiennent des carbures durs (vanadium, molybdène, chrome) qui forment une microstructure capable de supporter des pressions de contact élevées sans déformation plastique ni écaillage. Par exemple, un acier de type D2 après trempe peut atteindre une dureté de 60 à 62 HRC, ce qui réduit considérablement l’abrasion en présence de poussières, de copeaux métalliques ou de charges lourdes. Comparé à un acier standard C45 traité, une roue en acier à outils peut multiplier par trois ou quatre la durée de vie avant remplacement. Dans une application de roue de guidage pour presse mécanique fonctionnant 16 heures par jour, nos retours terrain montrent un intervalle de maintenance porté de 6 mois à plus de 18 mois après substitution par un ensemble en acier à outils forgé.
Ténacité et résistance aux chocs
Contrairement à une idée reçue, un acier très dur n’est pas nécessairement fragile. Les nuances d’acier à outils adaptées aux ensembles de roue (comme le S7 ou le 1.2365) offrent un excellent compromis entre dureté et ténacité. Cela est obtenu par un cycle de traitement thermique précis : austénitisation, trempe à l’huile ou à l’air forcé, puis revenu multiple. La structure martensitique revenue confère à la fois une bonne résistance à la fissuration sous impact et une capacité à supporter des charges dynamiques répétées. Pour les roues de chariots de manutention lourde soumises à des chocs lors du passage de rails ou de joints de dilatation, cette propriété est déterminante pour éviter les ruptures brutales.
Stabilité dimensionnelle et précision d’usinage
Un ensemble de roue en acier à outils forgé subit moins de déformations lors de l’usinage final. Le forgeage préalable affine la structure du grain et élimine les ségrégations de coulée, ce qui réduit les contraintes résiduelles. Ensuite, un traitement de stabilisation (sub-zero treatment ou revenu de détente) permet d’atteindre une stabilité dimensionnelle de l’ordre de 0,02 mm sur un diamètre de 300 mm. Cette précision est indispensable pour les roues de guidage linéaire ou les galets de came utilisés dans les machines-outils, où tout jeu excessif entraîne des vibrations et une perte de qualité de production.
Processus de fabrication : du forgeage à l’assemblage final
La fabrication d’un ensemble de roue en acier à outils chez Forge Jianing suit un processus rigoureux en plusieurs étapes. Tout d’abord, la sélection de la nuance d’acier à outils est effectuée en fonction du cahier des charges : pression de contact, température de fonctionnement, environnement corrosif ou abrasif. Ensuite, le forgeage à chaud (entre 1050 °C et 1200 °C) permet de donner une ébauche proche de la forme finale, tout en optimisant les fibres métalliques. Après refroidissement lent, un recuit de normalisation réduit la dureté pour faciliter l’usinage. L’ébauche est alors usinée sur tour CNC ou centre d’usinage 5 axes, avec des tolérances pouvant atteindre IT6. Le traitement thermique final (trempe + double revenu) est réalisé dans un four sous atmosphère contrôlée pour éviter la décarburation. Enfin, un contrôle non destructif (ressuage, ultrasons) valide l’intégrité de la pièce avant assemblage. Dans certains cas, un revêtement par nitruration gazeuse peut être ajouté pour porter la dureté de surface au-delà de 70 HRC.
Applications industrielles typiques
- Ponts roulants et grues : les roues de translation et de rotation en acier à outils supportent des charges de plusieurs dizaines de tonnes sur des rails en acier, avec des vitesses de déplacement variant de 5 à 60 m/min. L’usure latérale est réduite grâce à un profil de gorge optimisé.
- Machines de formage et presses : les roues de came et les galets de guidage dans les presses mécaniques ou hydrauliques nécessitent une grande résistance à la fatigue de contact. Un ensemble en acier à outils forgé permet de maintenir une géométrie stable sur des millions de cycles.
- Convoyeurs automatisés : pour les lignes de transport de pièces chaudes ou abrasives (fonderie, cimenterie), les roues en acier à outils résistent mieux à l’usure par abrasion que les roues en fonte ou en acier moulé.
- Équipements ferroviaires et de levage : les chemins de roulement de bogies ou de chariots de transfert sont fréquemment réalisés en acier à outils pour éviter le grippage et le matage.
Critères de sélection et dimensionnement
Pour choisir un ensemble de roue en acier à outils adapté à une application donnée, plusieurs paramètres doivent être analysés. La charge maximale (statique et dynamique), la vitesse de rotation, l’angle de contact, la température ambiante et la présence de lubrification sont les premiers éléments. Une règle empirique couramment utilisée dans l’ingénierie mécanique est de limiter la pression de contact de Hertz à 1 200 MPa pour des roues en acier à outils trempé, avec un facteur de sécurité de 1,5 à 2 selon la criticité. Par ailleurs, la dureté de la surface de roulement doit être supérieure d’au moins 5 HRC à celle du rail ou de la pièce en regard pour éviter le transfert de matière. En 2026, les tendances du marché montrent une demande accrue pour des roues avec des traitements cryogéniques (sub-zero) permettant d’éliminer l’austénite résiduelle et d’augmenter encore la stabilité dimensionnelle. Les normes ISO 683-13 et ASTM A681 restent les références pour la composition des aciers à outils.
Retour d’expérience : un cas concret chez un fabricant de machines-outils
Un client spécialisé dans la fabrication de presses de découpe de tôles épaisses (jusqu’à 6 mm) rencontrait des problèmes d’usure prématurée sur ses galets de guidage. Après analyse, il s’avérait que l’acier utilisé (40CrNiMo) ne supportait pas les pressions de contact cycliques élevées. Forge Jianing a proposé un ensemble de roue en acier à outils AISI S7, forgé et traité à 56 HRC avec un revenu de stabilisation. Le résultat a été une augmentation de 250 % de la durée de vie des galets, une réduction des arrêts de maintenance de 60 % et une amélioration de la qualité des pièces embouties grâce à une meilleure constance des jeux. Ce retour terrain illustre concrètement l’apport de l’acier à outils dans les applications à haute exigence.
Forge Jianing : un partenaire technique pour vos ensembles de roue
Forts de plusieurs décennies d’expérience dans le forgeage et l’usinage de pièces mécaniques complexes, Forge Jianing maîtrise l’ensemble de la chaîne de valeur, de la conception à la livraison. Nos installations comprennent des presses hydrauliques de 400 à 2 500 tonnes, des fours de traitement thermique avec ambiance contrôlée, ainsi que des centres d’usinage CNC à 5 axes capables de réaliser des tolérances inférieures à 0,01 mm. Chaque ensemble de roue en acier à outils fait l’objet d’un dossier de qualification incluant les certificats matière, les courbes de trempe et les rapports de contrôle dimensionnel. Nous accompagnons nos clients dans le choix de la nuance, la simulation par éléments finis et l’optimisation des gammes de fabrication pour réduire les coûts tout en maintenant la fiabilité. Pour toute demande technique ou commerciale, notre équipe est disponible au numéro suivant : 176 9623 6479 pour étudier votre cahier des charges et vous proposer une solution sur mesure.
Entretien et maintenance des ensembles de roue en acier à outils
Pour maximiser la durée de vie d’un ensemble de roue en acier à outils, quelques bonnes pratiques sont à respecter. Une lubrification adaptée (graisse EP ou huile ISO VG 220 selon la vitesse) évite le grippage et réduit l’usure. Un contrôle périodique du jeu radial et axial, ainsi qu’une inspection visuelle des criques ou des écailles, permettent de détecter les signes de fatigue avant défaillance. Dans les environnements à forte température (au-delà de 200 °C), il convient de vérifier que la nuance d’acier à outils conserve sa dureté : les aciers à outils de type H13 ou 1.2344 sont préconisés jusqu’à 540 °C. Enfin, un reconditionnement par rectification de la surface de roulement peut être réalisé une à deux fois avant de remplacer l’ensemble. Forge Jianing propose également un service de rechargement par soudure laser pour les roues de grand diamètre, ce qui réduit le coût total de possession.
Conclusion technique et perspectives marché
L’ensemble de roue en acier à outils représente une solution technique éprouvée pour les applications industrielles exigeant fiabilité, longévité et précision. Grâce à une sélection rigoureuse des nuances, à un procédé de forgeage maîtrisé et à des traitements thermiques optimisés, ces composants offrent des performances mécaniques nettement supérieures aux alternatives conventionnelles. En 2026, la demande pour des ensembles de roue capables de fonctionner dans des conditions de plus en plus sévères (vitesses élevées, charges lourdes, environnement abrasif) continue de croître, tirée par l’automatisation des usines et la montée en cadence des lignes de production. Les fabricants qui investissent dans des composants en acier à outils voient leur retour sur investissement amélioré grâce à la réduction des arrêts non planifiés et des coûts de maintenance. Forge Jianing, avec son expertise reconnue dans la forge et l’usinage de précision, se positionne comme un partenaire de confiance pour concevoir et fabriquer des ensembles de roue en acier à outils adaptés à chaque besoin spécifique. Pour toute étude technique ou demande de devis, n’hésitez pas à nous contacter.
