Dans le secteur de la tuyauterie industrielle et de la mécanique des fluides, les composants d'assemblage jouent un rôle fondamental dans la fiabilité et la sécurité des installations. Parmi les éléments les plus couramment utilisés, la bride à souder plate, également désignée sous le terme de bride plate en acier, constitue une solution technique éprouvée pour le raccordement de canalisations soumises à des pressions modérées. Cet article propose une analyse approfondie de la bride à souder plate de type plat, en présentant ses caractéristiques techniques, ses principaux avantages, ainsi que les critères essentiels pour son choix et son utilisation. Rédigé par les experts de Forge Jianing, ce guide vise à accompagner les professionnels dans leurs décisions d'achat et d'installation, en mettant en lumière les bonnes pratiques et les innovations du marché en 2026.
Qu'est-ce qu'une bride à souder plate de type plat ? Définition et conception

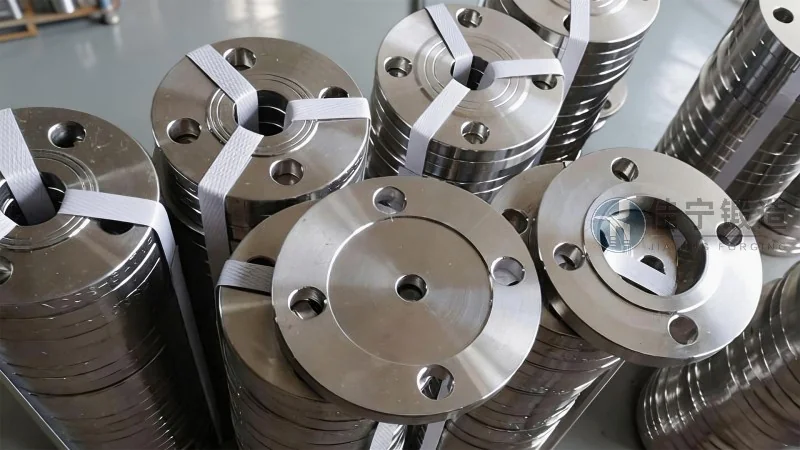

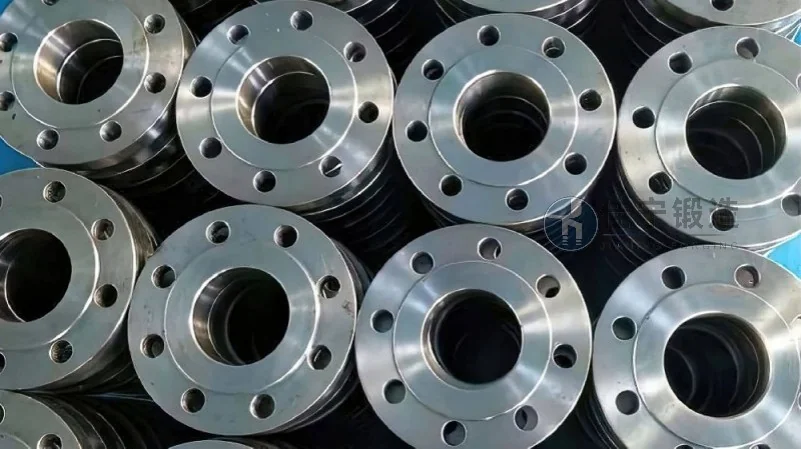

La bride à souder plate de type plat, souvent appelée bride à collerette plate, est un disque métallique percé de trous permettant l'assemblage par boulonnage avec une bride complémentaire. Sa particularité réside dans son profil plat : la face d'appui est plane, et la liaison avec le tube s'effectue par soudure d'angle sur le bord extérieur de la bride. Cette configuration la distingue des brides à collet ou des brides à emboîtement, car elle ne comporte pas de partie conique ni de renfort central. Conçue principalement en acier au carbone, en acier inoxydable ou en alliages spéciaux selon les besoins, elle est normalisée selon les standards internationaux tels que l'EN 1092-1, l'ANSI B16.5 ou la norme chinoise GB/T 9119. La simplicité de sa géométrie en fait un composant très économique à produire et à mettre en œuvre, tout en offrant une étanchéité satisfaisante pour des applications à basse et moyenne pression. En 2026, l'évolution des techniques de soudage et des traitements de surface permet d'optimiser sa durée de vie même dans des environnements corrosifs, ce qui renforce sa pertinence dans des secteurs comme le traitement de l'eau, le chauffage, la ventilation ou les circuits industriels généraux.
Principaux avantages techniques de la bride plate soudée
Le premier atout de la bride à souder plate réside dans sa facilité de montage. Contrairement aux brides à collet qui nécessitent une préparation de soudure plus complexe, la bride plate s'aligne simplement sur l'extrémité du tube avant d'être soudée en angle. Cette opération réduit le temps de main-d'œuvre et les compétences techniques requises, ce qui est particulièrement apprécié sur les chantiers où la rapidité d'exécution est importante. Par ailleurs, son coût de fabrication inférieur à celui des brides à collet ou à souder à emboîtement en fait une option économique pour les réseaux de canalisations de grand diamètre.
Un second avantage notable est sa compatibilité avec une large gamme de diamètres nominaux, allant de DN15 jusqu'à DN600 ou plus selon les normes. Cette flexibilité permet aux bureaux d'études et aux installateurs de standardiser leurs approvisionnements pour différents projets. De plus, grâce à une épaisseur de bride optimisée, la bride plate offre une résistance mécanique suffisante pour des pressions de service allant jusqu'à 16 bars (PN16) dans des conditions standard, et jusqu'à 25 bars avec des nuances d'acier renforcées. Pour des applications à très haute pression, d'autres types de brides sont recommandés, mais la bride plate couvre une vaste majorité des besoins courants.
En matière d'étanchéité, l'utilisation d'un joint adapté placé entre les deux brides assure une fermeture fiable. La surface plane facilite le positionnement du joint et évite les déformations locales, ce qui limite les risques de fuite lorsque le serrage est uniforme. Les essais réalisés en laboratoire sur des brides Forge Jianing montrent une étanchéité conforme à la classe A de la norme EN 12266-1, même après plusieurs cycles de montage et démontage. Ces performances sont renforcées par un contrôle dimensionnel rigoureux lors de la fabrication, garantissant une concentricité et un parallélisme des faces dans les tolérances requises.
Critères de sélection et paramètres de dimensionnement
Le choix d'une bride à souder plate ne se limite pas à son diamètre nominal. Plusieurs paramètres doivent être pris en compte pour garantir une installation conforme aux règles de l'art. Voici les principaux éléments à évaluer :
- Pression nominale (PN) : Exprimée en bar, elle doit correspondre à la pression de service maximale du réseau. Les valeurs courantes sont PN6, PN10, PN16 et PN25. Pour les applications à vide partiel, des brides spécifiques avec renforts sont parfois nécessaires.
- Température de service : Les aciers au carbone supportent généralement des températures allant de -20°C à +400°C, tandis que les aciers inoxydables (304L, 316L) étendent cette plage jusqu'à +600°C pour certaines nuances. Au-delà, des alliages réfractaires doivent être envisagés.
- Environnement corrosif : En présence d'agents chimiques, d'humidité élevée ou de milieux marins, l'acier inoxydable ou les revêtements anticorrosion (galvanisation à chaud, peinture époxy) sont recommandés. Forge Jianing propose des brides avec traitement de surface phosphaté ou zingué pour améliorer la résistance.
- Normes de fabrication : Vérifiez la conformité aux normes du pays de destination. En Europe, la norme EN 1092-1 Type 11 (bride plate) est la plus répandue. Aux États-Unis, la norme ANSI B16.5 classe 150 à 600 est courante. La norme chinoise GB/T 9119 est également largement utilisée en Asie.
- Dimensions des trous de boulons : Le nombre et le diamètre des trous doivent correspondre aux brides complémentaires. Une erreur courante est de commander des brides avec un entraxe incompatible, ce qui oblige à des modifications coûteuses sur site.
Pour faciliter le dimensionnement, les ingénieurs de Forge Jianing recommandent d'utiliser un logiciel de calcul de brides selon la méthode des éléments finis, disponible sur demande. Cette approche permet d'optimiser l'épaisseur de la bride en fonction des contraintes réelles, réduisant ainsi le poids et le coût sans compromettre la sécurité.
Procédure de soudage recommandée pour les brides plates
Le soudage d'une bride plate sur un tube nécessite le respect de précautions spécifiques pour éviter les déformations et garantir une liaison homogène. La préparation consiste à chanfreiner légèrement l'extrémité du tube et à nettoyer la surface de la bride de toute trace de graisse ou de rouille. Un préchauffage est conseillé lorsque l'épaisseur du tube dépasse 25 mm ou que l'acier est à haute teneur en carbone. Le soudage à l'arc électrique avec électrode enrobée ou sous flux gazeux (MIG/MAG) est le plus courant. Une passe de racine puis une passe de remplissage sont effectuées en respectant un cordon continu, sans interruption, pour minimiser les contraintes résiduelles. Après soudage, un traitement thermique de détente peut être appliqué pour les assemblages soumis à des contraintes cycliques ou à des températures élevées. Des contrôles non destructifs (ressuage, contrôle ultrasonore) sont préconisés pour les installations critiques. Forge Jianing fournit avec chaque lot de brides un certificat de conformité et un rapport de contrôle dimensionnel, ce qui garantit la traçabilité et la qualité des pièces livrées.
Applications industrielles courantes
Les brides à souder plates sont omniprésentes dans les installations où la pression reste modérée. On les retrouve notamment dans :
- Les réseaux de distribution d'eau potable et d'eau traitée dans les usines de dessalement ou les stations d'épuration. Leur résistance à la corrosion, obtenue par choix d'acier inoxydable ou par revêtement, assure une longévité de 20 à 30 ans.
- Les circuits de chauffage et de climatisation (chaufferies, sous-stations). Leur capacité à supporter des variations de température sans fissuration en fait un choix privilégié.
- Les systèmes de ventilation industrielle, où le faible encombrement et la légèreté des brides plates facilitent le montage en hauteur.
- Les conduites d'air comprimé et de gaz non corrosifs, dans la limite de la pression nominale. Pour le gaz naturel, des brides certifiées ATEX sont recommandées.
- Les installations agricoles (irrigation, transfert d'engrais liquides) où le rapport coût-efficacité est primordial.
Un cas concret illustre l'efficacité des brides Forge Jianing : une usine de traitement des eaux dans le Sud de la France a remplacé ses anciennes brides à collet par des brides plates en acier inoxydable 316L pour 800 raccords. Après deux ans de service, aucun incident de fuite n'a été signalé, et le gain de temps à l'installation a été estimé à 35 %. Ce retour d'expérience confirme que la bride plate, bien dimensionnée et correctement soudée, offre des performances tout à fait satisfaisantes pour des applications exigeantes.
Tendances du marché et innovations en 2026
Le marché mondial des brides de tuyauterie connaît une croissance modérée mais constante, portée par les investissements dans les infrastructures hydrauliques et énergétiques. Selon les analyses sectorielles, le segment des brides à souder plates représente environ 45 % des volumes totaux en Europe en raison de leur polyvalence. En 2026, plusieurs tendances se dégagent :
- Matériaux à hautes performances : Les aciers duplex et super duplex gagnent du terrain dans les environnements offshore et chimiques, offrant une résistance à la corrosion localisée jusqu'à deux fois supérieure à celle des aciers inoxydables classiques.
- Digitalisation des processus : La traçabilité numérique par QR code ou puce RFID intégrée dans la bride permet un suivi complet depuis la coulée jusqu'à l'installation, en conformité avec les exigences de l'industrie 4.0.
- Allègement structurel : Les simulations par éléments finis permettent de réduire l'épaisseur des brides sans perte de résistance, ce qui diminue le poids total des canalisations et facilite le transport.
- Normalisation harmonisée : Les travaux en cours au sein de l'ISO visent à rapprocher les normes EN, ANSI et GB, ce qui simplifiera les échanges internationaux. Forge Jianing suit ces évolutions pour anticiper les besoins de ses clients exportateurs.
Ces avancées technologiques confirment que la bride à souder plate n'est pas un produit dépassé, mais bien un composant en constante amélioration, capable de répondre aux défis de la décennie.
Bonnes pratiques d'achat et de maintenance
Pour garantir la fiabilité d'une installation utilisant des brides plates, il est conseillé d'adopter une démarche structurée. Lors de l'achat, privilégiez un fournisseur qui peut délivrer un certificat matière 3.1 selon la norme EN 10204, attestant de la composition chimique et des propriétés mécaniques. Vérifiez également que les brides sont marquées individuellement avec le diamètre nominal, la pression, la nuance d'acier et le logo du fabricant. Forge Jianing s'engage à fournir cette traçabilité complète sur chaque pièce. Côté maintenance, un contrôle visuel annuel est recommandé pour détecter d'éventuelles fissures ou déformations autour des soudures. Si une bride est démontée, remplacez systématiquement le joint et nettoyez les surfaces d'appui avant remontage. Le couple de serrage des boulons doit être appliqué avec une clé dynamométrique en suivant un ordre croisé pour assurer une pression uniforme. Enfin, pour les installations exposées à des vibrations (pompes, compresseurs), l'ajout de contre-brides renforcées ou de colliers de serrage supplémentaires peut prolonger la durée de vie des assemblages. Pour toute question technique ou pour un devis personnalisé, l'équipe de Forge Jianing reste à votre disposition (咨询热线：176 9623 6479).
Conclusion : un choix fiable pour des raccordements durables
La bride à souder plate de type plat s'impose comme une solution pragmatique et économique pour une large gamme d'applications industrielles et de génie civil. Sa conception simple, ses normes éprouvées et son adaptabilité aux conditions de service en font un composant de base incontournable pour tout professionnel de la tuyauterie. Grâce à une sélection rigoureuse des matériaux, un contrôle qualité systématique et une expertise technique approfondie, les brides proposées par Forge Jianing répondent aux exigences les plus strictes en matière de sécurité et de durabilité. Que vous travailliez sur un projet de rénovation d'usine, une extension de réseau d'eau ou une nouvelle installation de chauffage, intégrer des brides plates de qualité, c'est investir dans la tranquillité d'esprit pour les années à venir. N'hésitez pas à consulter notre équipe d'ingénieurs pour bénéficier de conseils personnalisés et d'un accompagnement complet, de la phase de conception jusqu'à la mise en service.
