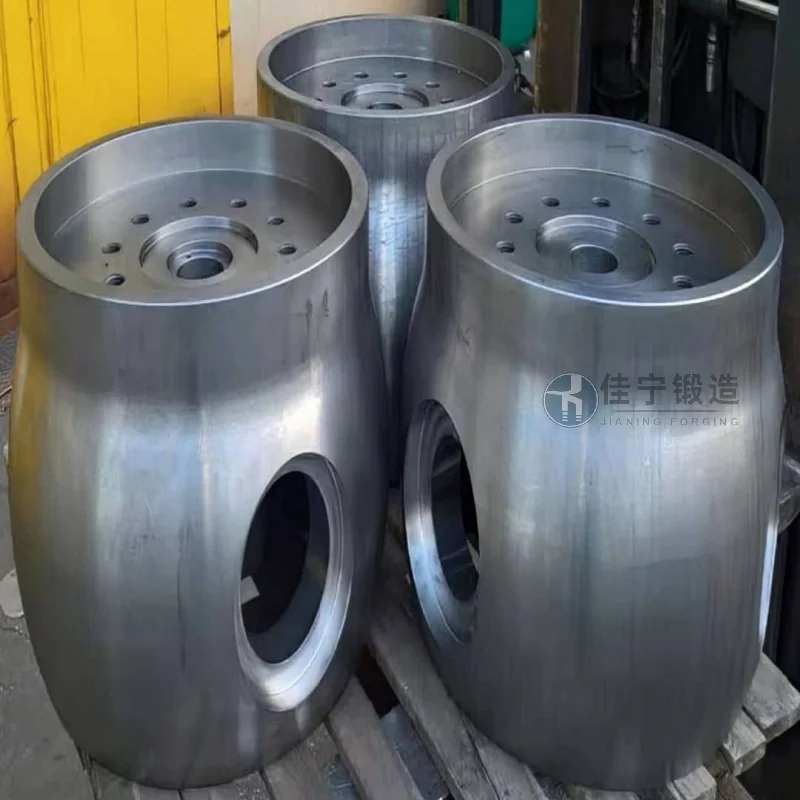

Introduction aux pièces forgées de forme spéciale en acier carbone
Dans l'industrie mécanique moderne, les pièces forgées de forme spéciale en acier carbone occupent une place stratégique, car elles répondent à des exigences de résistance, de durabilité et de précision que les procédés de fonderie ou d'usinage classiques peinent à atteindre. Le forgeage, en tant que procédé de déformation plastique à chaud ou à froid, permet de densifier la structure interne du métal, d'orienter les fibres et d'éliminer les défauts de solidification. Lorsque l'on parle de « forme spéciale », il s'agit de géométries complexes, non standard, souvent destinées à des applications spécifiques : brides sur mesure, arbres excentriques, crochets de levage, pièces de liaison pour engins de chantier, composants de transmission pour l'énergie éolienne, ou encore éléments de sécurité pour l'industrie ferroviaire. L'acier carbone, quant à lui, reste le matériau de base le plus utilisé dans le monde pour le forgeage en raison de son excellent rapport coût-performance, de sa large gamme de teneurs en carbone (de 0,05 % à 1,5 %) et de sa soudabilité aisée. Selon les données du marché mondial de la forge 2025-2026, la demande de pièces forgées en acier carbone devrait croître de 4,8 % par an, portée par la relance des infrastructures en Asie et la transition énergétique en Europe. Les pièces de forme spéciale représentent déjà 32 % du volume total des pièces forgées industrielles, avec une valeur ajoutée supérieure de 20 à 40 % par rapport aux pièces standard. Dans ce contexte, maîtriser la conception et la fabrication de ces pièces forgées spéciales devient un avantage compétitif décisif pour les entreprises de forge. Forge Jianing, forte de plus de vingt ans d'expérience dans le domaine, a développé des savoir-faire uniques pour produire des pièces forgées en acier carbone de formes complexes, avec des tolérances serrées (jusqu'à ±0,1 mm sur certaines dimensions) et des propriétés mécaniques homogènes. Cet article vise à présenter en profondeur les caractéristiques avantageuses de ces pièces, les technologies de fabrication associées, et les clés pour bien les spécifier dans un projet industriel.
Caractéristiques métallurgiques des aciers carbone pour le forgeage de formes spéciales
Le choix de l'acier carbone pour une pièce forgée de forme spéciale n'est jamais anodin. La teneur en carbone détermine directement la dureté, la résistance à la traction, la ductilité et la trempabilité. Pour les pièces soumises à des efforts dynamiques, comme les bielles ou les manivelles, on privilégie des aciers à moyenne teneur en carbone (0,30 % à 0,50 %) comme le C45 (SAE 1045) ou le 40Cr, qui offrent un bon équilibre entre résistance et ténacité après traitement thermique. Pour les pièces nécessitant une résistance à l'usure superficielle, comme les galets de roulement ou les cames, des aciers à haute teneur en carbone (0,60 % à 1,00 %) sont utilisés, souvent avec une trempe superficielle. En revanche, pour les pièces fortement sollicitées en choc ou en fatigue, les aciers à bas carbone (0,10 % à 0,25 %) comme le C22 (SAE 1022) sont cémentés puis trempés pour obtenir un cœur ductile et une surface dure.
Le forgeage en forme spéciale impose également une attention particulière à la pureté de l'acier. Les inclusions non métalliques (sulfures, oxydes, silicates) peuvent créer des amorces de rupture lors du forgeage ou en service. Les nuanceurs modernes précisent des teneurs maximales en soufre et phosphore (souvent < 0,025 %) pour les aciers de forge de qualité. De plus, la structure de la pièce forgée dépend fortement du rapport de réduction, c'est-à-dire du taux de déformation entre le lopin initial et la pièce finale. Un rapport de réduction d'au moins 3:1 est recommandé pour obtenir une bonne fibrage et une microstructure homogène. Forge Jianing utilise des aciers certifiés conformes aux normes ISO 683, EN 10083 et ASTM A29, et réalise des contrôles par analyse spectrométrique sur chaque lot de matière première. Cette rigueur garantit que chaque pièce forgée de forme spéciale présente des propriétés mécaniques reproductibles, même pour des géométries asymétriques ou à parois minces.
Procédés de forgeage adaptés aux géométries complexes
Plusieurs techniques sont employées pour obtenir des pièces forgées de forme spéciale en acier carbone, chacune ayant ses avantages et ses limites. Le forgeage libre (open die forging) convient aux grandes pièces unitaires ou de très petites séries, comme les arbres d'hélice ou les brides de grande dimension. Il permet une grande flexibilité de forme, mais nécessite des opérateurs expérimentés et des outillages spécifiques. Le forgeage en matrice fermée (closed die forging) est plus adapté aux moyennes et grandes séries, car il offre une meilleure précision dimensionnelle (tolérances de ±0,2 à ±0,5 mm) et des états de surface plus lisses (Ra 3,2 à 6,3 µm). Pour les formes très complexes, on utilise le forgeage avec refoulage et étirage combiné, ou encore le forgeage isotherme qui maintient la matrice à la même température que la pièce pour améliorer l'écoulement du métal.
La simulation numérique par éléments finis joue désormais un rôle clé dans la conception des outillages et des lopin initiaux. Des logiciels comme Forge NxT ou QForm permettent de prédire les défauts potentiels : replis, manque de matière, zones de compression excessive ou fissures de forgeage. Forge Jianing intègre systématiquement cette étape de simulation pour toute pièce de forme spéciale, ce qui réduit le nombre d'essais de 40 % en moyenne et garantit une première pièce bonne. Par exemple, pour une pièce de type « crochet de grue » en acier carbone C45, la simulation a permis de déterminer la géométrie optimale du lopin (cylindrique avec un diamètre de 80 mm et une hauteur de 120 mm) et les passes de forgeage (trois étapes : refoulage, préforme et finition). Le résultat final a montré une densité de matière uniforme et une absence de repli, avec une résistance à la traction de 650 MPa après traitement thermique.
Avantages mécaniques et fonctionnels des pièces forgées spéciales en acier carbone
Les pièces forgées de forme spéciale présentent des avantages significatifs par rapport à des pièces usinées dans la masse ou issues de fonderie. Le premier avantage est la continuité des lignes de fibres. Lors du forgeage, les fibres métalliques suivent le contour de la pièce, ce qui améliore la résistance à la fatigue et à la rupture dans les zones de forte sollicitation. Une étude comparative menée par le Centre Technique des Industries Mécaniques (CETIM) montre qu'une pièce forgée présente une durée de vie en fatigue 2 à 3 fois supérieure à celle d'une pièce usinée dans un barreau laminé. Le deuxième avantage est l'absence de défauts internes de retassure ou de porosité, fréquents en fonderie. Le forgeage ferme les cavités et homogénéise la microstructure, ce qui garantit une étanchéité parfaite pour des pièces comme les vannes ou les raccords hydrauliques.
En termes de propriétés mécaniques, les pièces forgées en acier carbone de forme spéciale peuvent atteindre des limites d'élasticité de 400 à 800 MPa selon la nuance et le traitement thermique, avec un allongement minimal de 12 à 20 %. La résistance à la traction peut dépasser 1 000 MPa pour les aciers à haute teneur en carbone trempés. De plus, le forgeage améliore la ténacité en réduisant la taille des grains : après forgeage et normalisation, la taille de grain ASTM peut atteindre 7 à 9, contre 4 à 6 pour un acier laminé standard. Ces caractéristiques sont essentielles pour des applications critiques : pièces de suspension dans le secteur automobile, composants de rotor dans l'éolien, éléments de fixation dans le génie civil. Forge Jianing a fourni par exemple des pièces de forme spéciale pour un système de levage de pont roulant : il s'agissait d'un support en forme de U en acier carbone 40Cr, forgé en matrice fermée, avec une dureté HRC 38-42 après trempe et revenu. Les essais de fatigue ont démontré une tenue de 2 millions de cycles sans fissure, répondant aux exigences de la norme FEM (Fédération Européenne de la Manutention).
Critères de sélection et dimensionnement pour les pièces forgées spéciales
Pour bien choisir une pièce forgée de forme spéciale en acier carbone, plusieurs paramètres doivent être pris en compte. Le premier est la charge de service : statique, dynamique, cyclique, avec ou sans choc. Pour des charges statiques élevées, on privilégie une nuance à moyenne teneur en carbone avec trempe et revenu. Pour des charges cycliques ou dynamiques, il faut ajouter un critère de ténacité et éventuellement un traitement de surface (grenaillage, nitruration). Le second critère est la température de fonctionnement : au-delà de 200 °C, les aciers au carbone commencent à perdre de leur résistance ; pour des températures supérieures, on préférera des aciers alliés (chrome-molybdène). Le troisième critère est l'environnement corrosif : bien que les aciers carbone ne soient pas inoxydables, un revêtement (zinc, peinture, galvanisation) peut suffire pour des atmosphères modérées.
Le dimensionnement d'une pièce forgée spéciale doit tenir compte des surépaisseurs d'usinage. En règle générale, on prévoit 2 à 5 mm par face pour l'usinage après forgeage, selon la complexité et la précision souhaitée. Les angles de dépouille (draft angles) sont nécessaires pour le démoulage dans les matrices fermées : 5° à 7° pour les faces externes, 10° à 12° pour les faces internes. Les rayons de congé doivent être d'au moins 3 mm pour éviter les concentrations de contraintes. Forge Jianing propose un service d'accompagnement technique pour aider ses clients à optimiser la conception de leurs pièces forgées spéciales : réduction du nombre de pièces par intégration de fonctions, simplification des géométries pour réduire les coûts d'outillage, et choix de la nuance d'acier carbone la mieux adaptée au cahier des charges. L'entreprise dispose d'un bureau d'études intégré capable de réaliser des calculs par éléments finis et de proposer des alternatives de forgeage qui respectent les normes internationales (ISO 9001, EN 10204).
Applications industrielles et retours d'expérience
Les pièces forgées de forme spéciale en acier carbone trouvent des applications dans quasiment tous les secteurs industriels. Dans l'industrie pétrolière et gazière, on les utilise pour les têtes de puits, les raccords de vannes et les brides de pipelines, où la résistance à la pression et à la fatigue est cruciale. Dans le secteur des énergies renouvelables, les pièces forgées pour les éoliennes (arbres de rotor, brides de tour) doivent supporter des charges variables et des conditions climatiques extrêmes. Dans l'industrie minière, les dents de godet, les mâchoires de concasseur et les roues de wagon sont souvent forgées en acier carbone pour leur résistance à l'abrasion. Le secteur ferroviaire utilise des pièces forgées pour les crochets d'attelage, les bielles de frein et les supports de suspension.
Forge Jianing a notamment réalisé une série de pièces forgées spéciales pour un fabricant de grues mobiles : il s'agissait d'un ensemble de supports de vérin en acier carbone C45, avec une forme de T renversé, nécessitant une grande précision d'assemblage. Après simulation et forgeage en matrice fermée, les pièces ont été livrées avec une tolérance de planéité de 0,2 mm sur 300 mm de longueur, et une résistance à la traction de 600 MPa. Le client a constaté une réduction de 25 % du poids par rapport à une solution usinée dans la masse, pour une tenue mécanique supérieure. Un autre projet concernait des brides de forme ovale pour un échangeur thermique, en acier carbone 25CrMo4, avec des dimensions de 800 mm x 600 mm x 40 mm d'épaisseur. Le forgeage a permis d'obtenir une étanchéité parfaite sous pression de 200 bars, sans aucun joint supplémentaire.
Maîtrise des traitements thermiques pour les pièces forgées spéciales
Le traitement thermique est une étape essentielle pour garantir les propriétés finales d'une pièce forgée de forme spéciale en acier carbone. La normalisation est souvent appliquée après forgeage pour homogénéiser la structure, affiner le grain et soulager les contraintes internes. La température de normalisation se situe entre 860 °C et 920 °C pour les aciers à 0,45 % de carbone, avec un maintien d'environ une heure pour 25 mm d'épaisseur, suivi d'un refroidissement à l'air calme. La trempe (dans l'eau, l'huile ou des polymères) confère une dureté élevée (HRC 50-60), mais nécessite un revenu ultérieur pour ajuster la ténacité. Le revenu s'effectue entre 400 °C et 650 °C, selon la dureté souhaitée. Pour les pièces à géométrie complexe, il est recommandé de réaliser un revenu de détente après usinage pour éviter les déformations.
Forge Jianing dispose d'un atelier de traitement thermique équipé de fours à circulation d'air avec contrôle de température par pyromètres infrarouges, garantissant une uniformité de ±5 °C sur toute la charge. Les pièces sont suivies individuellement avec des fiches de traitement traçables. Par exemple, pour une série de leviers de frein forgés en acier carbone 35MnB, le traitement a consisté en une normalisation à 880 °C, une trempe à l'huile à 850 °C, et un revenu à 500 °C pendant 2 heures, donnant une dureté de HRC 35-40 et une résilience Charpy de 50 J/cm² à -20 °C. Ce niveau de qualité est exigé par les normes ferroviaires UIC 825.
Normes et certifications dans le domaine du forgeage de formes spéciales
Les pièces forgées de forme spéciale en acier carbone doivent répondre à des normes strictes pour garantir leur sécurité et leur fiabilité. Les normes européennes EN 10243 (pièces forgées estampées), EN 10204 (documents de contrôle), et EN 10025 (produits laminés) sont souvent applicables. Au niveau international, les normes ASTM A668 (pièces forgées en acier au carbone et alliés), ASTM A372 (pièces forgées pour récipients sous pression) et ISO 4960 (aciers pour pièces forgées) sont courantes. Pour les applications aéronautiques, les spécifications AMS sont utilisées. Les contrôles incluent des essais de traction, des essais de dureté (Brinell, Rockwell), des analyses métallographiques, des contrôles ultrasonores (UT) pour détecter les défauts internes, et des contrôles par magnétoscopie ou ressuage pour les défauts surfaciques.
Forge Jianing est certifiée ISO 9001:2015 et ISO 14001:2015, et ses procédures sont conformes aux exigences des grands donneurs d'ordre dans l'industrie mécanique. Pour chaque commande de pièces forgées spéciales, un plan de contrôle personnalisé est établi, définissant les points de mesure, les tolérances et les critères d'acceptation. Des rapports de contrôle sont fournis avec chaque livraison, incluant les résultats d'essais mécaniques et de contrôles non destructifs. Cette transparence est un gage de confiance pour les clients exigeants.
Optimisation des coûts et des délais pour les séries de pièces forgées spéciales
Le coût d'une pièce forgée de forme spéciale dépend de plusieurs facteurs : le prix de la matière première (acier carbone), la complexité de la géométrie, le nombre de séries, le type d'outillage (matrice simple ou multiple, monobloc ou rapporté), et les traitements thermiques et d'usinage. Pour une pièce de forme complexe, le coût de l'outillage peut représenter 15 à 30 % du coût total pour une petite série (100 à 500 pièces), mais il tombe à moins de 5 % pour des séries de plus de 5 000 pièces. Forge Jianing propose des solutions d'optimisation : conception d'outillage modulaire, réutilisation de matrices existantes, forgeage à chaud avec une seule passe de finition pour réduire le nombre d'opérations. L'entreprise peut également réaliser des pièces en petites séries (à partir de 50 pièces) grâce à un atelier flexible et des outillages à changement rapide (moins de 30 minutes).
Les délais de livraison pour une pièce forgée spéciale sont généralement de 4 à 8 semaines, incluant la conception et la fabrication de l'outillage, le forgeage, le traitement thermique et les contrôles. Pour les commandes urgentes, des solutions accélérées sont possibles, avec une priorité sur certaines étapes. Un exemple récent : pour un client dans le secteur de l'emballage industriel, Forge Jianing a livré 200 pièces de forme spéciale (support de rouleau en acier carbone C22) en 3 semaines, en utilisant un outillage standard modifié et en effectuant les contrôles en continu. Le client a ainsi pu respecter son planning de production sans surcoût majeur.
Perspectives d'avenir pour les pièces forgées en acier carbone de forme spéciale
À l'horizon 2026-2027, le marché des pièces forgées spéciales en acier carbone devrait bénéficier de plusieurs tendances. La première est l'essor de l'électrification des transports : les véhicules électriques nécessitent des pièces forgées légères mais résistantes (rotors, arbres de transmission) en acier carbone haute résistance. La deuxième tendance est la montée en puissance du recyclage et de l'économie circulaire : les aciers carbone sont 100 % recyclables, et les forgerons peuvent utiliser des aciers issus de la filière EAF (four électrique) avec une faible empreinte carbone. La troisième tendance est l'automatisation des lignes de forgeage : Forge Jianing investit dans des robots de manipulation et des presses à commande numérique pour améliorer la répétabilité et réduire les rebuts.
Enfin, la digitalisation des processus (jumeau numérique, suivi en temps réel) permet d'offrir aux clients une transparence totale sur la fabrication de leurs pièces forgées spéciales. Forge Jianing s'engage à développer ces technologies pour rester à la pointe de l'innovation, tout en maintenant une relation de proximité avec ses partenaires industriels. Pour toute question sur la conception de vos pièces forgées de forme spéciale en acier carbone ou pour obtenir un devis personnalisé, nous vous invitons à nous contacter directement. (咨询热线：176 9623 6479) Forge Jianing met à votre disposition son expertise et son savoir-faire pour vous accompagner dans vos projets les plus exigeants.
