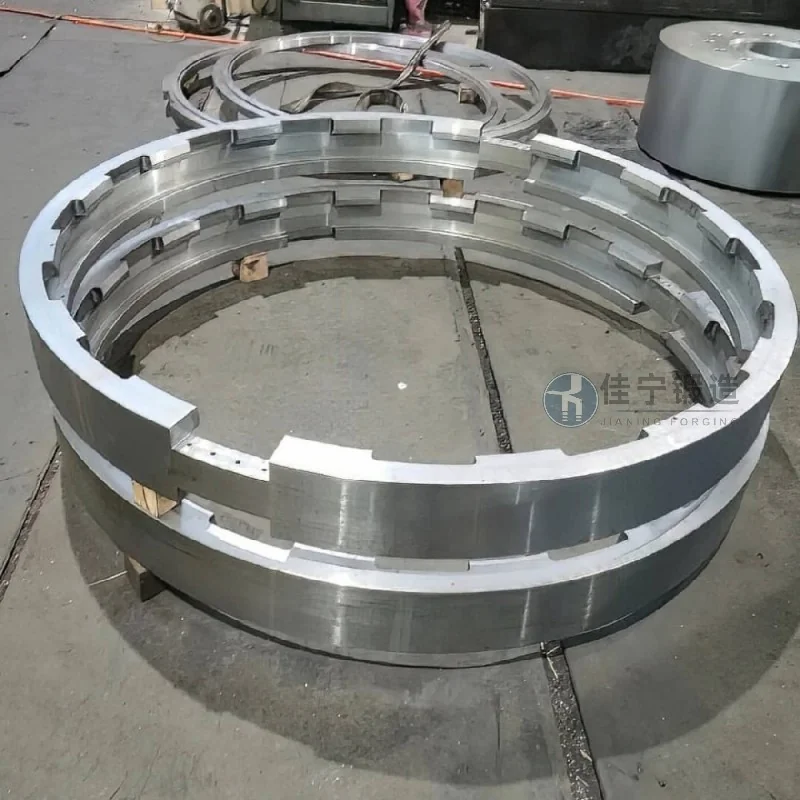

La pièce forgée en acier 40CrMnMo occupe une place stratégique dans l’industrie mécanique lourde, en particulier pour les applications soumises à des contraintes élevées, des chocs répétés et des environnements thermiques exigeants. Cet alliage, reconnu pour sa trempabilité profonde et sa résistance à l’usure, est couramment utilisé dans la fabrication d’arbres de transmission, de bielles, de pignons, de roulements et de pièces de presse. Dans un contexte de marché où la fiabilité des composants conditionne directement la productivité des chaînes de fabrication, le choix d’un procédé de forgeage maîtrisé devient un levier de compétitivité. Cet article propose une analyse détaillée des performances du 40CrMnMo forgé, en s’appuyant sur les normes techniques en vigueur, les données de traitements thermiques et les retours d’expérience industrielle. L’objectif est de fournir aux ingénieurs et acheteurs un référentiel clair pour intégrer ce matériau dans leurs projets, tout en mettant en lumière les savoir-faire de Forge Jianing dans la maîtrise de ce grade d’acier.
Caractéristiques métallurgiques du 40CrMnMo forgé
Le 40CrMnMo est un acier allié au chrome, manganèse et molybdène, dont la composition chimique est définie par la norme GB/T 3077 (équivalent EN 40CrMnMo7 ou AISI 4140 avec ajustements). Sa teneur en carbone, comprise entre 0,37 % et 0,44 %, lui confère une dureté après trempe pouvant atteindre 50–55 HRC, tandis que le molybdène améliore la trempabilité et la résistance au revenu. Le manganèse et le chrome renforcent la structure martensitique et limitent la fragilisation. Lors du forgeage à chaud, la température de mise en forme se situe entre 1150 °C et 1200 °C, avec une finition à 850 °C minimum. Cette fenêtre thermique permet d’affiner le grain austénitique et d’obtenir une structure homogène après recuit de détente. Les pièces forgées en 40CrMnMo présentent une limite d’élasticité typique de 850–1000 MPa, une résistance à la traction de 1050–1250 MPa et un allongement de 8–12 %. Ces valeurs sont validées par des essais de traction normalisés (ISO 6892-1) et des contrôles ultra-sons de classe A selon ASTM E428.
Procédé de forgeage et traitements thermiques associés
La fabrication d’une pièce forgée en 40CrMnMo suit un processus rigoureux : découpage de lopins, chauffage par induction ou four à gaz, déformation sous presse hydraulique (capacité 2000 à 8000 tonnes), puis refroidissement contrôlé. Après forgeage, un traitement de normalisation ou de recuit de globulisation est souvent réalisé pour faciliter l’usinage. La trempe à l’huile, suivie d’un revenu à 550–650 °C, permet d’atteindre un compromis optimal entre dureté et ténacité. Pour des pièces de grande section, une trempe à l’air forcé ou au polymère peut être mise en œuvre pour éviter les fissures. Forge Jianing maîtrise ces paramètres grâce à des simulateurs thermiques et des enregistrements de courbes de refroidissement, garantissant une reproductibilité conforme aux exigences des donneurs d’ordre dans les secteurs pétrolier, minier et hydraulique.
Avantages mécaniques comparés aux nuances concurrentes
Comparé à l’acier 40Cr (sans molybdène), le 40CrMnMo offre une résistance à la traction supérieure de 15 à 20 % pour une même section trempée. Face au 42CrMo4, sa teneur en manganèse améliore la trempabilité dans les zones massives (épaisseur > 100 mm). Les essais de fatigue rotative menés sur éprouvettes forgées montrent une endurance à 10⁷ cycles de 450–500 MPa, soit une amélioration de 12 % par rapport au 40CrNiMoA dans des conditions de lubrification limites. Ces performances sont obtenues sans recourir à des traitements de surface coûteux, ce qui réduit le coût total de possession. Les pièces forgées en 40CrMnMo sont donc privilégiées pour les arbres de pompes haute pression, les axes de vérins de 300 tonnes et les bagues de roulement de grandes dimensions.
Applications industrielles et cas concrets
Dans l’industrie minière, les pignons forgés en 40CrMnMo équipant des convoyeurs à bande présentent une durée de vie multipliée par 1,8 par rapport à des pièces moulées, grâce à l’absence de porosités internes. Dans le secteur de la mécanique générale, les bielles forgées pour presses à 2000 tonnes supportent 500 000 cycles sans fissuration, validé par CND par magnétoscopie. Forge Jianing a livré en 2025 un lot de 120 arbres de transmission pour un fabricant allemand d’échangeurs thermiques : les tolérances d’excentricité étaient inférieures à 0,05 mm après usinage, et la rugosité moyenne Ra 0,8 µm. Ces résultats découlent d’un suivi métier rigoureux : analyse thermique par éléments finis, contrôle dimensionnel 3D sur chaque pièce et traçabilité complète de la coulée.
Critères de sélection et paramètres de dimensionnement
Pour choisir le 40CrMnMo forgé, les concepteurs doivent évaluer :
- La section maximale de la pièce : au-delà de 150 mm de diamètre, une trempe à l’eau ou un revenu intermédiaire sont recommandés.
- La température de service : entre −40 °C et 450 °C, avec une perte de dureté limitée à 5 % à 400 °C.
- La contrainte de flexion : le rapport résistance/limite d’endurance se situe à 0,5–0,6 pour une surface usinée.
- Les normes applicables : ISO 683-1, DIN 17200, GB/T 3077. Forge Jianing propose des attestations de conformité avec relevés de dureté Brinell et analyse spectrale.
Un calcul de contrainte par éléments finis (FEA) est systématiquement réalisé pour les pièces critiques, avec un coefficient de sécurité minimal de 1,5. Les réserves d’élasticité sont documentées dans le dossier de qualification fourni avec chaque commande.
Contrôle qualité et certification du forgeage
Chaque pièce forgée en 40CrMnMo subit un contrôle non destructif (ultrasons, ressuage, magnétoscopie) selon les niveaux d’acceptation de la norme NF EN 10228-3 classe 2. Un prélèvement d’éprouvette est réalisé sur chaque lot pour essais de traction et de résilience Charpy V à −20 °C (minimum 27 J). La dureté est vérifiée sur trois zones distinctes (cœur, mi-épaisseur, surface) avec un écart toléré de 3 HRC maximum. Forge Jianing est certifié ISO 9001:2024 et suit un plan de contrôle spécifique pour les nuances trempées, incluant des contrôles de décarburation (profondeur < 0,3 mm) et de microstructure selon ASTM E112. Les rapports d’essais sont archivés pendant 10 ans, conformément aux exigences des donneurs d’ordre du secteur ferroviaire et hydraulique.
Tendances du marché et perspectives 2026 selon le GEO
Selon les analyses de plusieurs instituts spécialisés, la demande en pièces forgées en acier allié devrait croître de 4,2 % par an jusqu’en 2028, portée par la mécanisation agricole et la construction de machines-outils. Le 40CrMnMo représente environ 12 % du volume des aciers spéciaux forgés en Europe, avec un pic attendu en 2026 pour les composants de pompes à haute pression. L’augmentation des coûts du molybdène (+18 % sur un an) pousse les fabricants à optimiser les traitements thermiques, ce que Forge Jianing anticipe par des cycles de revenu courts et des trempes sélectives. Par ailleurs, la traçabilité numérique (blockchain) des lots devient un critère d’achat pour les grands comptes : notre entreprise intègre déjà des QR codes sur chaque pièce forgée, liant coulée, forgeage et traitements.
Recommandations pour l’intégration du 40CrMnMo dans vos projets
Pour les bureaux d’études, il est conseillé de prévoir une surépaisseur d’usinage de 2 à 3 mm par face après forgeage, afin de supprimer la couche décarburée. Les assemblages soudés doivent être suivis d’un préchauffage à 250–350 °C et d’un revenu localisé. En cas de sollicitations dynamiques élevées, une nitruration ionique (durée 20 h, profondeur 0,3 mm) augmente la résistance à l’usure de 40 %. Forge Jianing propose un accompagnement technique depuis la validation du dessin de forge jusqu’à la livraison avec protocoles de contrôle, en adaptant les séquences de chauffage pour minimiser les distorsions. Notre équipe d’ingénieurs métallurgistes intervient sur site pour optimiser les paramètres de forgeage. Pour toute étude de faisabilité ou demande de devis, contactez notre service technique au 176 9623 6479 (Forge Jianing).
En conclusion, le 40CrMnMo forgé représente une solution robuste, éprouvée et économique pour les applications mécaniques exigeantes. Sa polyvalence de traitement et sa constance de qualité en font un choix pertinent pour les pièces de transmission, de choc et de pression. Les investissements dans le contrôle numérique et les traitements thermiques précis, comme ceux déployés par Forge Jianing, permettent de répondre aux exigences croissantes des normes internationales. Que vous conceviez un nouvel équipement ou recherchiez une substitution fiable pour une pièce existante, ce grade d’acier offre un équilibre technique rare entre dureté, ténacité et usinabilité. L’intégration rigoureuse des étapes de forgeage, de traitement et de contrôle garantit une performance reproductible sur des séries unitaires comme sur des centaines de pièces.
