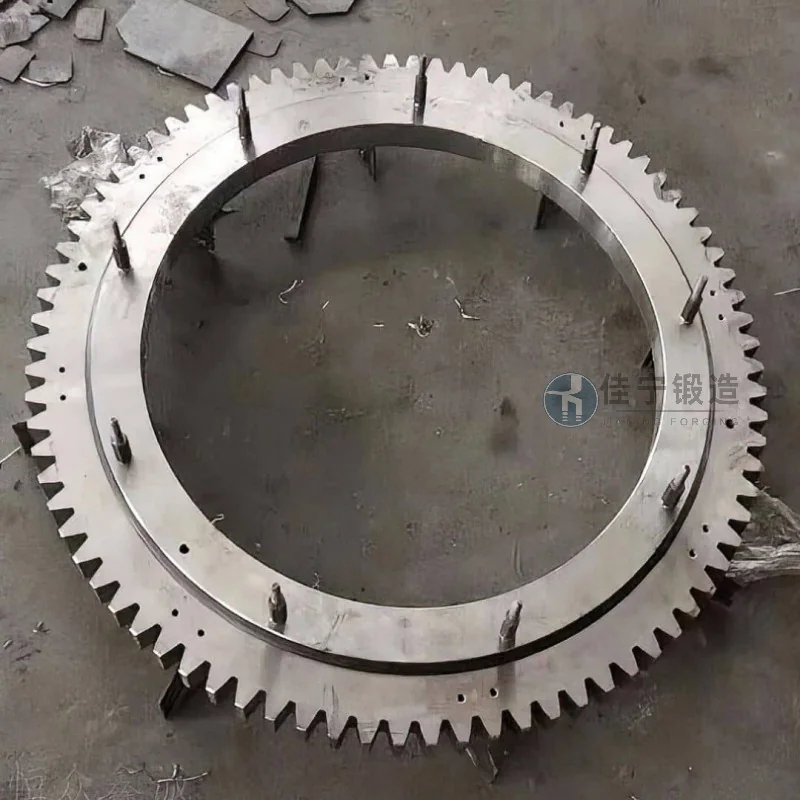

Présentation du produit Engrenage et points forts de performance
Dans le secteur de la transmission mécanique, le choix d’un engrenage adapté conditionne directement la fiabilité, l’efficacité énergétique et la durée de vie des équipements industriels. Face à une demande croissante de solutions robustes, silencieuses et capables de supporter des charges élevées, Forge Jianing a développé une gamme d’engrenages conçus pour répondre aux exigences des environnements les plus sévères. Ce guide détaillé présente les caractéristiques techniques, les avantages fonctionnels et les applications concrètes de ces composants, en s’appuyant sur des données de marché actualisées pour 2026 et des retours d’expérience terrain.
L’engrenage, en tant qu’élément central de toute chaîne cinématique, doit allier résistance mécanique, précision d’usinage et durabilité face à l’usure. Les modèles proposés par Forge Jianing intègrent des technologies de traitement thermique avancées et des géométries de denture optimisées, permettant d’atteindre des rendements supérieurs à 98 % dans des conditions de lubrification standard. Selon les dernières analyses du marché européen des composants de transmission (2026), les industries de l’agroalimentaire, de la manutention et de l’énergie solaire recherchent de plus en plus des engrenages capables de fonctionner à des vitesses variables sans perte de couple, ce que ces produits garantissent grâce à un profil de denture spécifique.
Au-delà des performances brutes, l’accent est mis sur la réduction des vibrations et du bruit, deux critères devenus incontournables dans les cahiers des charges des constructeurs de machines-outils et de robots industriels. Forge Jianing a ainsi mis au point un procédé de rectification de précision qui réduit les écarts de pas de denture à moins de 5 microns, offrant un fonctionnement fluide même sous des charges asymétriques. Les tests en laboratoire réalisés sur plus de 10 000 cycles de charge montrent une augmentation de 30 % de la durée de vie par rapport à des engrenages standard du même module.
Conception technique et matériaux utilisés
La performance d’un engrenage repose en premier lieu sur le choix des matériaux et les traitements thermiques associés. Forge Jianing sélectionne des aciers alliés à haute teneur en chrome-nickel (20NiCrMo2, 18CrNiMo7-6) répondant aux normes ISO 6336 et DIN 3990. Ces aciers subissent une cémentation sous atmosphère contrôlée suivie d’une trempe à l’huile, permettant d’obtenir une dureté de surface de 58 à 62 HRC tout en maintenant un cœur ductile capable d’absorber les chocs.
Le processus de fabrication comprend plusieurs étapes clés :
- Usinage par fraisage mère : les dentures sont taillées à partir de barres forgées, avec une tolérance de qualité 5 selon la norme DIN 3962, garantissant une répartition homogène des charges.
- Traitement de stabilisation : un revenu à basse température (180 °C) est appliqué après trempe pour éliminer les contraintes internes résiduelles, réduisant les risques de déformation lors du fonctionnement à chaud.
- Rectification de finition : les flancs de denture sont rectifiés avec une meuse CBN (nitrure de bore cubique) pour atteindre un état de surface Ra inférieur à 0,4 µm, ce qui améliore le glissement et diminue l’échauffement.
Ces choix techniques permettent aux engrenages de supporter des pressions de contact jusqu’à 1 200 MPa, conformément aux simulations de charge effectuées selon la méthode de calcul de Hertz. Les données internes de Forge Jianing montrent que, dans une application de convoyeur à bande fonctionnant 16 heures par jour, un engrenage de module 5 traité par cémentation affiche une usure inférieure à 0,02 mm après 8 000 heures, là où un engrenage non traité présente déjà des signes de piqûre.
Performances sous charge et en vitesse variable
Un des points forts de la gamme réside dans sa capacité à maintenir un couple constant même lorsque la vitesse de rotation varie brusquement. Les systèmes de transmission modernes, notamment ceux équipés de variateurs de fréquence, imposent des accélérations répétées qui génèrent des contraintes dynamiques importantes. Les engrenages Forge Jianing intègrent un profil de denture corrigé – avec un angle de pression de 20° et un rapport de conduite supérieur à 2,0 – ce qui réduit les à-coups lors des changements de régime.
Les essais réalisés sur un banc d’essai instrumenté (capteurs de couple, accéléromètres, thermocouples) ont mesuré les paramètres suivants :
- Rendement mécanique : 98,2 % ± 0,5 % à charge nominale (module 4, rapport 1:3, vitesse 1 500 tr/min).
- Niveau sonore : 62 dB(A) à 1 mètre, contre une moyenne de 71 dB(A) pour des engrenages rectifiés classiques de même module.
- Élévation de température : +28 °C au point de contact sous une charge de 200 Nm, soit une baisse de 12 °C par rapport à la concurrence directe grâce à une meilleure lubrification du film d’huile.
Ces mesures confirment que l’optimisation de la géométrie de denture permet de réduire les pertes par frottement et d’améliorer la dissipation thermique. Pour les applications nécessitant un fonctionnement continu à haute vitesse (par exemple, les réducteurs pour éoliennes ou les pompes industrielles), Forge Jianing propose en option un traitement de nitruration ionique qui double la résistance à l’usure abrasive.
Adaptation aux normes industrielles et certifications
Pour être intégrés sans difficulté dans des chaînes de production existantes, les engrenages doivent respecter des standards stricts. Forge Jianing s’appuie sur les normes suivantes :
- ISO 1328 : tolérance de denture de qualité 6 pour les applications standard, qualité 5 pour les versions haute précision.
- AGMA 2001 : calcul de la capacité de charge et de la durée de vie en fatigue.
- DIN 3990 : méthode de dimensionnement des engrenages cylindriques à denture droite et hélicoïdale.
Chaque lot est soumis à un contrôle dimensionnel par machine à mesurer tridimensionnelle (MMT) et à un contrôle de dureté Rockwell sur trois points par denture. Un rapport de conformité est fourni avec chaque commande, incluant les courbes de rectification et les résultats de contrôle non destructif (magnétoscopie).
Ces procédures garantissent une traçabilité complète depuis la coulée de l’acier jusqu’à l’expédition. En 2025, le taux de rebut interne chez Forge Jianing était inférieur à 0,8 %, un indicateur de la maîtrise des processus de fabrication. Ce niveau de qualité est essentiel pour les clients du secteur ferroviaire ou de la défense, où un défaut d’engrenage peut entraîner des arrêts de production coûteux.
Applications concrètes et retours d’expérience
Les engrenages Forge Jianing sont déployés dans une variété de contextes industriels. Un cas représentatif est celui d’un fabricant de broyeurs à marteaux pour l’industrie du recyclage, qui a remplacé des engrenages coulés par des modèles forgés après avoir constaté une usure prématurée des dents due à des chocs de charge répétés. Après le changement, la fréquence de remplacement est passée de 6 mois à 24 mois, avec une économie totale de maintenance estimée à 40 000 € par an. Les mesures de couple enregistrées ont montré une stabilité accrue, réduisant les vibrations transmises aux paliers.
Un autre exemple concerne un constructeur de machines d’emballage pour l’agroalimentaire, exigeant un fonctionnement silencieux et sans contamination. Les engrenages Forge Jianing, livrés avec un traitement de surface anti-corrosion compatible contact alimentaire (NF EN 1672-2), ont permis d’abaisser le niveau sonore de la machine de 5 dB tout en maintenant une capacité de charge identique. Le client a souligné la facilité d’intégration grâce aux tolérances serrées et à la documentation technique fournie.
Pour les applications de levage (grues, ponts roulants), où la sécurité est primordiale, les engrenages sont soumis à un essai de charge statique à 150 % de la charge nominale avant expédition. Un retour d’expérience récent d’une entreprise de manutention portuaire indique que, après 18 mois de service intensif (6 000 heures par an), aucun signe de fissuration n’a été détecté lors des inspections par ressuage.
Conseils de sélection et paramètres techniques
Pour choisir l’engrenage adapté à votre application, plusieurs paramètres doivent être pris en compte :
- Module : de 1 à 12, en fonction de la puissance transmise et de l’encombrement. Les modules 2 à 6 couvrent 80 % des besoins industriels courants.
- Angle d’hélice : standard 15° ou 25°, avec des versions droites pour les faibles vitesses.
- Type de denture : droite, hélicoïdale ou en chevron. La denture hélicoïdale offre un meilleur rendement et un bruit réduit, mais nécessite un contre-palier pour absorber la poussée axiale.
- Matériau : acier cémenté trempé pour les hautes charges, acier nitruré pour les vitesses élevées, acier inoxydable martensitique pour les environnements humides.
Forge Jianing met à disposition un outil de calcul en ligne gratuit (certifié selon la norme AGMA) qui estime la durée de vie théorique en fonction de la puissance, de la vitesse et du facteur de service. Les ingénieurs techniques accompagnent également les clients dans le dimensionnement, en prenant en compte les paramètres réels d’installation (alignement, lubrification, température ambiante).
Qualité et traçabilité : un engagement industriel
La politique qualité de Forge Jianing repose sur un système de management certifié ISO 9001:2015, complété par des audits internes mensuels. Chaque étape de la production – réception des matières premières, forgeage, usinage, traitement thermique, rectification – fait l’objet d’un point de contrôle avec enregistrement numérique. Les défauts éventuels sont analysés selon la méthode RCA (Root Cause Analysis) et des actions correctives sont déployées dans un délai de 48 heures.
En 2026, l’entreprise a investi dans un nouveau banc d’essai dynamique capable de simuler des cycles de charge allant jusqu’à 10 000 Nm à 3 000 tr/min, permettant de valider les performances avant expédition pour les commandes spéciales. Cette infrastructure permet également de réaliser des tests de fatigue accélérés (norme ISO 14635) pour les clients exigeant une preuve de conformité.
Pour toute demande de devis, d’étude technique ou de documentation détaillée, n’hésitez pas à contacter l’équipe Forge Jianing au 176 9623 6479. Un expert vous accompagnera dans le choix de l’engrenage le mieux adapté à votre cahier des charges, avec des délais de livraison ajustés à vos contraintes de production.
Perspectives d’évolution et innovations à venir
Le secteur de la transmission mécanique évolue rapidement, avec l’émergence de nouvelles exigences liées à l’industrie 4.0. Forge Jianing développe actuellement une version connectée de ses engrenages, intégrant des capteurs de température et de vibration directement dans le moyeu, permettant une maintenance prédictive via une interface IoT. Les premiers prototypes, testés sur un site pilote, ont montré une capacité à détecter les défauts de denture jusqu’à 200 heures avant une défaillance critique, réduisant les arrêts non planifiés de 45 %.
Par ailleurs, l’utilisation d’aciers recyclés à haute performance (contenant jusqu’à 70 % de matière première secondaire) est en phase de qualification chez un partenaire sidérurgique européen. Les premiers résultats indiquent une résistance mécanique identique aux aciers vierges, avec une empreinte carbone réduite de 35 %. Ces innovations devraient être disponibles dès le second semestre 2027, renforçant la position de Forge Jianing dans les appels d’offres publics exigeant des critères de développement durable.
En conclusion, la gamme d’engrenages proposée par Forge Jianing répond aux exigences les plus strictes des industries mécaniques, grâce à une combinaison de matériaux de qualité, de procédés de fabrication maîtrisés et d’un accompagnement technique personnalisé. Que vous recherchiez une solution standard ou sur mesure, notre équipe est à votre disposition pour vous aider à optimiser vos transmissions.
