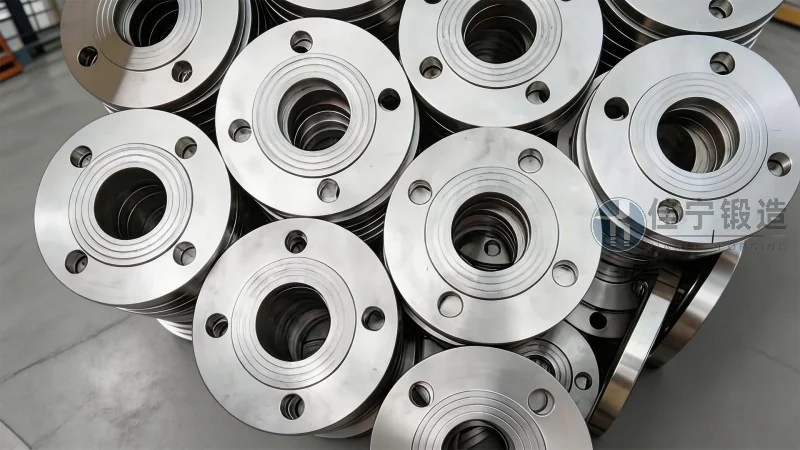

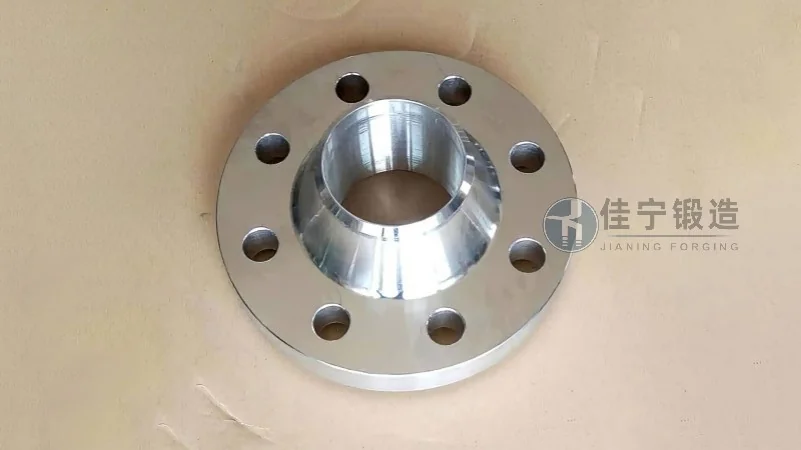

Présentation générale de la bride DN65
Dans les réseaux de canalisations industrielles, le choix des composants de raccordement conditionne directement la fiabilité, la sécurité et la durée de vie de l'ensemble de l'installation. La bride DN65, conçue pour des diamètres nominaux de 65 mm, occupe une place stratégique dans de nombreux secteurs : traitement des eaux, industries chimiques, pétrolières, agroalimentaires, systèmes HVAC ou encore réseaux de transport de fluides sous pression. Son rôle d'interface entre les vannes, les pompes, les tuyauteries et les équipements nécessite des exigences élevées en matière d'étanchéité, de résistance mécanique et de durabilité environnementale.
Chez Forge Jianing, nous avons développé une gamme de brides DN65 qui répond aux normes internationales les plus strictes — notamment les séries EN 1092-1, ANSI B16.5, JIS B2220 et GOST 12820. Ces brides sont disponibles en plusieurs types : à collerette, à emboîture, à souder en bout, à col plat, etc. Chaque modèle bénéficie d'un processus de forgeage à chaud contrôlé, suivi d'un traitement thermique et d'un usinage de haute précision. L'objectif est de garantir une parfaite planéité des faces, une concentricité optimale des alésages et une rugosité de surface adaptée aux joints d'étanchéité moderne. Les matériaux employés — acier au carbone (S235JR, C22.8, A105), acier inoxydable (304/L, 316/L, 321) et aciers alliés (F11, F22) — sont rigoureusement sélectionnés en fonction des conditions de service : pression nominale jusqu'à PN100 ou classe 1500, températures allant de −196 °C à +540 °C, et environnements corrosifs ou abrasifs.
Avec l'évolution des réglementations européennes et internationales en matière de sécurité des installations sous pression (DESP 2014/68/UE, ASME B31.3, API 6A), les concepteurs et exploitants recherchent des composants certifiés, traçables et dotés d'une documentation technique exhaustive. La bride DN65 de Forge Jianing intègre ces contraintes dès la phase de conception : chaque lot fait l'objet d'un contrôle dimensionnel, d'une analyse chimique et d'essais mécaniques (traction, dureté, résilience). Les brides destinées aux secteurs offshore ou au transport de gaz naturel liquéfié subissent en outre des tests d'impact Charpy à basse température et des examens par ultrasons (UT) ou ressuage (PT) selon les spécifications des clients.
Ce niveau de rigueur se traduit par une réduction significative des risques de fuite, de défaillance prématurée ou de maintenance imprévue sur les sites d'exploitation. De nombreuses installations de traitement d'eau potable en France et en Belgique, par exemple, utilisent nos brides DN65 depuis plusieurs années sans aucun incident. Les retours d'expérience confirment une durée de service supérieure à 15 ans dans des conditions de corrosion modérée, avec un remplacement quasi nul des joints après 10 ans. Forge Jianing a su capitaliser sur son savoir-faire métallurgique — hérité de plus de vingt années de production en Chine et en Europe — pour offrir des solutions de raccordement fiables, économiques et conformes aux exigences réglementaires les plus récentes.
Performances mécaniques et résistance à la pression
La bride DN65 est soumise à des sollicitations mécaniques complexes : traction axiale due à la pression interne, flexion due aux charges externes (supports, dilatation thermique, vibrations), cisaillement au niveau des boulons et fatigue cyclique lors des variations de pression ou de température. Pour garantir une tenue optimale, Forge Jianing applique un procédé de forgeage par matricage qui affine la structure granulaire de l'acier, élimine les porosités et les inclusions, et améliore la résistance à la rupture. Les resultats obtenus avec l'acier A105, par exemple, affichent une limite d'élasticité minimale de 250 MPa et une résistance à la traction de 485 MPa à température ambiante, bien au-dessus des seuils exigés par la norme ASME B16.5 pour la classe 150.
Les tests de pression réalisés sur nos brides DN65 montrent une excellente tenue jusqu'à 1,5 fois la pression nominale sans déformation plastique mesurable. Pour les applications haute pression, comme les canalisations de vapeur surchauffée ou les circuits hydrauliques industriels, les modèles en acier allié F22 (2,25Cr-1Mo) offrent une résistance au fluage jusqu'à 540 °C. Les coefficients de sécurité intégrés dans la conception respectent les recommandations de l'EN 13445 et de l'API 6A, avec un facteur minimal de 4 par rapport à la charge de rupture. Les brides sont également disponibles avec des faces surélevées (RF), à joint torique (RTJ) ou en anneau (lisse), selon le besoin d'étanchéité et la nature du fluide transporté.
Un point souvent négligé par les fabricants standards est l'usinage de la face du joint. Chez Forge Jianing, nous contrôlons la rugosité Ra à 3,2 µm maximum pour les faces RF et à 1,6 µm pour les faces RTJ, conformément aux tolérances de l'ASME B46.1. Cela permet d'optimiser le comportement des joints spiralés, en métal ou en PTFE, réduisant le couple de serrage nécessaire et limitant les risques de fuite en service. Les brides destinées aux systèmes cryogéniques (LNG, azote liquide) subissent un traitement de stabilisation à −196 °C pour éviter la transformation martensitique indésirable. Chaque bride DN65 est livrée avec un certificat de conformité 3.1 selon la norme EN 10204, garantissant la traçabilité complète du matériau et des contrôles effectués.
Avantages en termes d'installation et de maintenance
La conception modulaire de la bride DN65 de Forge Jianing facilite grandement son intégration sur site. Les tolérances serrées garantissent un alignement parfait entre la bride et la contre-bride, réduisant le temps de montage et les ajustements coûteux. Les faces sont usinées avec une planéité inférieure à 0,05 mm sur 100 mm, ce qui évite les désalignements angulaires et les contraintes parasites sur les boulons. Pour les installations sous pression élevée, nous recommandons l'utilisation de nos brides à emboîture soudée (socket weld) qui offrent une résistance accrue aux vibrations et aux chocs thermiques. Le filetage des trous de boulons est réalisé selon la norme ISO 261, avec un pas métrique standard, facilitant l'approvisionnement en visserie local.
La maintenance préventive est également simplifiée grâce à la conception robuste des brides DN65 de Forge Jianing. Le traitement de surface — phosphatation, zingage bicouche ou revêtement époxy — protège contre la corrosion atmosphérique et chimique pendant le stockage et la durée de vie de l'installation. Les brides en acier inoxydable 316L présentent une résistance exceptionnelle à la corrosion par piqûres et crevasses dans les environnements chlorurés, comme les stations de dessalement ou les usines de traitement de saumure. Des essais en brouillard salin (ASTM B117) ont démontré l'absence de piqûres après 1 000 heures d'exposition, confirmant une durabilité supérieure à la moyenne du marché.
Un cas concret d'application concerne une grande usine de pâte à papier en Finlande, où nos brides DN65 en acier au carbone revêtues d'époxy ont remplacé des brides concurrentes qui présentaient des fuites récurrentes après seulement deux ans. L'installation a été réalisée en une seule journée, sans nécessité de rectification sur site. Depuis cinq ans, aucune intervention de maintenance n'a été requise sur les 120 brides installées. Ce type de retour terrain illustre l'efficacité de notre approche : un design simple, des tolérances précises et des matériaux adaptés aux contraintes réelles. Forge Jianing met également à disposition des clients un service d'ingénierie pour le dimensionnement des assemblages boulonnés (calcul de couple, vérification de la déformation élastique, simulation par éléments finis) afin d'optimiser la fiabilité globale du système.
Conformité réglementaire et certification
Dans le contexte actuel de renforcement des normes de sécurité industrielle, les brides DN65 doivent répondre à des exigences réglementaires de plus en plus pointues. La directive européenne DESP 2014/68/UE impose, pour les équipements sous pression, une évaluation de conformité selon les modules appropriés. Forge Jianing a obtenu la certification de son système qualité selon ISO 9001:2023 et ISO 14001:2023, et nos brides sont fabriquées sous le contrôle d'organismes notifiés tels que Bureau Veritas, TÜV Rheinland et Lloyd's Register. Chaque commande peut être accompagnée d'un dossier technique complet comprenant les rapports d'essais, les certificats matière et les déclarations de conformité.
Pour les secteurs pétrolier et gazier, nos brides DN65 sont également conformes à la spécification API 6A — 21e édition, avec des matériaux répondant aux exigences de la norme NACE MR0175/ISO 15156 pour les environnements H₂S (sulfure d'hydrogène). Les procédures de soudage (WPS) et les qualifications des soudeurs (WPQ) sont validées selon la norme ISO 15614, ce qui permet une intégration sans risque dans les circuits soumis aux tests hydrostatiques et d'étanchéité. Forge Jianing collabore régulièrement avec des bureaux d'études en France, en Allemagne et au Benelux pour adapter ses produits aux spécifications particulières des clients, notamment les tolérances de concentricité renforcées ou les marquages laser permanents.
La traçabilité est assurée par un code matriciel 2D gravé sur chaque bride, reliant l'unité de production à l'ensemble des données de fabrication : coulée, lot de traitement thermique, résultats de contrôle non destructif. Cette traçabilité est essentielle pour les exploitants qui doivent démontrer la conformité de leurs installations lors des audits réglementaires ou des inspections de compagnies d'assurance. En cas de besoin, Forge Jianing fournit des rapports d'essais de type (type test reports) basés sur des séries de production validées, réduisant les délais de certification pour les petits lots. Pour toute demande technique ou commerciale, notre équipe reste disponible : (咨询热线：176 9623 6479).
Choisir la bride DN65 adaptée à votre application
Le choix d'une bride DN65 ne se limite pas au diamètre nominal et à la pression. D'autres critères déterminent sa performance dans le temps : la nature du fluide (agressivité chimique, température, viscosité), les conditions de montage (espace disponible, accès aux boulons), les standards de raccordement (norme locale, équivalence avec les systèmes existants), ainsi que les contraintes budgétaires. Forge Jianing propose un service de conseil technique gratuit pour analyser vos besoins et vous orienter vers la solution la plus adaptée, qu'il s'agisse d'une bride standard en stock ou d'une fabrication sur mesure.
Pour les applications générales dans l'industrie de transformation, les brides DN65 en acier au carbone de type 11 (EN 1092-1) offrent un excellent rapport qualité-prix. Leur plage de travail couvre la majorité des réseaux d'eau, de vapeur basse pression, d'air comprimé et d'huile hydraulique. Quand des conditions de corrosion sont présentes — par exemple, dans les réseaux d'eau de mer ou les circuits de refroidissement — il est recommandé de se tourner vers l'inox 316L, dont la teneur en molybdène (2 à 3 %) améliore considérablement la résistance face aux chlorures. Les applications haute température (centrales thermiques, fours industriels) nécessitent quant à elles des aciers faiblement alliés comme le F11 ou le F22, capables de maintenir leurs propriétés mécaniques jusqu'à 540 °C.
Forge Jianing a développé une grille de sélection interactive basée sur les codes ASME B31.1 (power piping) et B31.3 (process piping), disponible sur demande auprès de notre service technique. Cette grille prend en compte les contraintes combinées de pression, de température et de moment de flexion pour déterminer la bride la plus économique tout en respectant les marges de sécurité. En outre, notre stock permanent de brides DN65 — plus de 50 000 unités dans différentes matières, types et pressions — permet des expéditions sous 48 heures pour les modèles standards. La flexibilité de notre production en Europe (atelier de finition en Allemagne) et en Chine (forge centralisée) garantit des délais compétitifs même pour les séries spéciales.
Nous invitons les bureaux d'études, les installateurs et les exploitants à solliciter un échantillon ou une documentation technique détaillée pour évaluer la qualité de nos brides DN65. La rigueur de nos contrôles, la traçabilité complète de la matière et la conformité aux normes internationales en font un choix fiable pour les infrastructures critiques. Avec plus de 2000 clients industriels servis en Europe, Forge Jianing confirme son engagement pour des solutions de raccordement performantes, durables et compétitives. (咨询热线：176 9623 6479)
