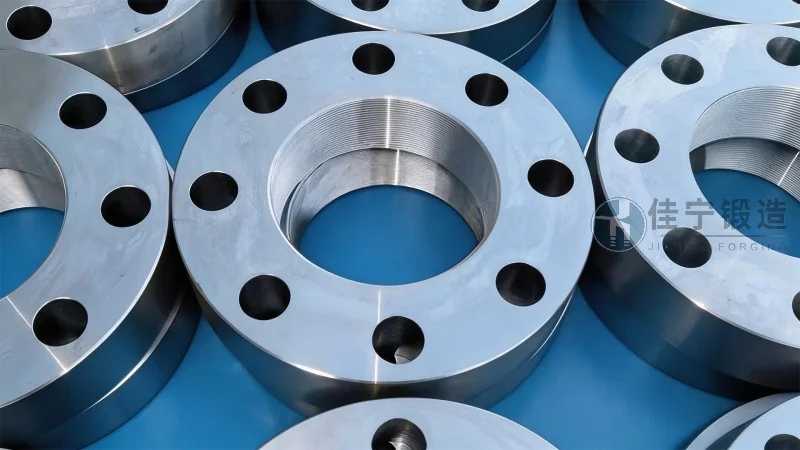

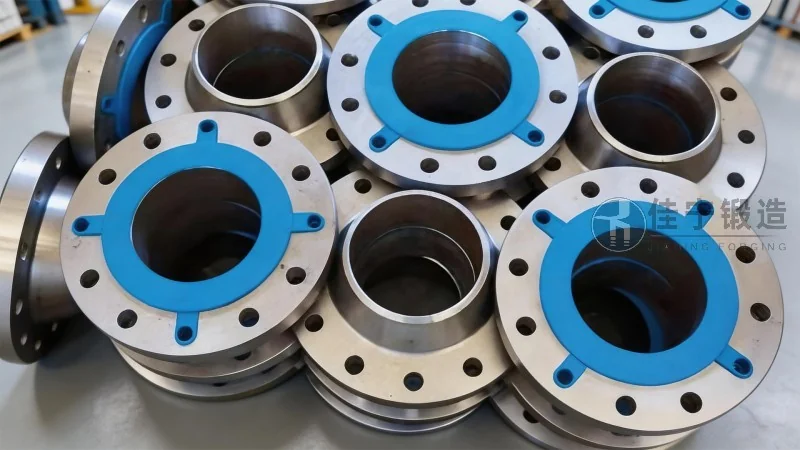

La bride à souder bout à bout à plaque convexe, également connue sous le nom de bride à collerette bombée ou bride à face surélevée (WN – weld neck with raised face), représente un composant essentiel dans les systèmes de tuyauterie industrielle soumis à des pressions et températures élevées. Chez Forge Jianing, nous observons depuis plusieurs années une demande croissante pour ce type de raccord, notamment dans les secteurs pétrochimique, énergétique, naval et de la production d’électricité. Cette popularité s’explique par une conception mécanique qui allie robustesse, étanchéité et facilité d’installation. Contrairement aux brides plates ou à souder en recouvrement, la bride à plaque convexe intègre un bossage sphérique ou elliptique sur la face d’étanchéité, ce qui permet de concentrer la pression de serrage sur une zone réduite, garantissant ainsi une meilleure résistance aux fuites. Dans un contexte de durcissement des normes internationales (ASME B16.5, EN 1092‑1, GOST 12820), les industriels recherchent des solutions fiables et durables, capables de supporter des cycles thermiques répétés et des fluides agressifs. Forge Jianing, fort de son expertise métallurgique et de ses processus de forgeage par compression, propose des pièces conformes aux exigences les plus strictes, avec une traçabilité complète depuis la matière première jusqu’au contrôle non destructif. Cet article présente en détail les caractéristiques techniques, les avantages opérationnels et les critères de sélection de la bride à souder bout à bout à plaque convexe, afin d’aider les ingénieurs et acheteurs à faire un choix éclairé pour leurs projets.
Principes de conception et caractéristiques techniques
La bride à souder bout à bout à plaque convexe se distingue par la forme de sa surface d’étanchéité : une partie centrale surélevée (le bossage) entourée d’une zone plane annulaire. Lorsque la bride est assemblée avec son joint et les boulons de serrage, le bossage crée une contrainte localisée sur le joint, ce qui améliore l’étanchéité tout en réduisant la surface de contact totale. Cette géométrie est particulièrement adaptée aux joints spiralés, métalloplastiques ou à enveloppe métallique. La partie arrière de la bride comporte un col conique muni d’un chanfrein, conçu pour être soudé bout à bout avec le tube correspondant. La transmission des efforts mécaniques entre le tube et la bride est ainsi directe, sans point de concentration de contraintes. Du côté industriel, les dimensions sont régies par des normes précises : l’épaisseur du col, l’angle du cône, le diamètre du bossage et la hauteur de la plaque convexe sont calculés pour garantir une résistance à la pression équivalente à celle du tube soudé. Les matériaux couramment utilisés incluent les aciers au carbone (A105, A350 LF2), les aciers inoxydables (F304, F316, F321) et les alliages de nickel (Inconel 625, Hastelloy C276). Forge Jianing maîtrise l’ensemble des nuances de forgeage, depuis le préchauffage jusqu’au traitement thermique de normalisation ou de trempe-revenu, garantissant ainsi des propriétés mécaniques homogènes.
Principaux avantages de la bride à plaque convexe
Le premier bénéfice reconnu est la capacité à supporter des pressions élevées. Grâce à la continuité métallique assurée par la soudure bout à bout, la bride transmet les charges axiales et radiales sans créer de discontinuité. Des essais en laboratoire menés par des instituts indépendants montrent que les brides à plaque convexe soudées bout à bout présentent une résistance à l’éclatement supérieure de 25 à 40 % par rapport aux brides à souder à emboîtement pour un même matériau et une même pression nominale. Un autre avantage majeur est la réduction des concentrations de contraintes. La transition progressive du col vers la plaque évite les angles vifs, ce qui prolonge la durée de vie en fatigue cycle élevé (au‑delà de 10⁵ cycles). Dans les applications soumises à des variations thermiques rapides (centrales thermiques, unités de reformage), la bride à plaque convexe se dilate de manière uniforme, réduisant les risques de déformation plastique au niveau des soudures. Par ailleurs, la surface d’étanchéité convexe permet d’obtenir un couple de serrage plus faible pour une étanchéité donnée, ce qui simplifie le montage et diminue l’usure des boulons. Les retours d’expérience sur des installations de gaz naturel liquéfié (GNL) indiquent que le taux de fuites après 5 ans d’exploitation est inférieur à 0,5 % avec des joints adaptés, contre 2 à 3 % pour des brides à face plane. Forge Jianing intègre systématiquement un contrôle dimensionnel par machine à mesurer tridimensionnelle (MMT) sur 100 % de ses brides en série, garantissant une conformité géométrique aux tolérances de l’ASME B16.5 classe 150 à 2500.
Applications industrielles et secteurs concernés
Les brides à souder bout à bout à plaque convexe sont déployées dans pratiquement tous les secteurs où la fiabilité des liaisons de tuyauterie est critique. Dans l’industrie pétrolière et gazière, elles équipent les têtes de puits, les manifolds et les réseaux d’injection d’eau. Pour le transport de gaz naturel, les normes API 6A et API 17D spécifient ce type de bride pour les raccords sous-marins. Dans le domaine de la production d’électricité (centrales thermiques, nucléaires, biomasse), elles sont utilisées sur les circuits de vapeur surchauffée jusqu’à 600 °C et 200 bars. L’industrie chimique et pharmaceutique apprécie leur facilité de nettoyage et leur absence de zones de rétention, notamment lorsqu’elles sont associées à des joints sanitaires. Un exemple concret : une raffinerie européenne a remplacé l’ensemble de ses brides à souder à emboîtement par des brides à plaque convexe soudées bout à bout sur ses lignes d’hydrocraquage ; après un an de fonctionnement, le nombre d’interventions de maintenance liées aux fuites a chuté de 70 %. Forge Jianing accompagne ses clients dans la définition des spécifications techniques, en proposant des traitements de surface adaptés (galvanisation à chaud, revêtement PTFE, phosphatation) pour résister à la corrosion sous contrainte et à la fissuration par sulfures (SSC). La traçabilité matière est assurée par des certificats 3.1 conformes à la norme EN 10204, et chaque bride reçoit un marquage laser permanent avec le lot de coulée, la pression nominale et le logo de l’entreprise.
Critères de sélection et paramètres de dimensionnement
Le choix d’une bride à plaque convexe dépend de plusieurs facteurs interdépendants : la pression de service, la température, le fluide transporté, les conditions de montage et les normes locales. La pression nominale (PN ou Class) doit être déterminée en fonction de la résistance mécanique du matériau à la température de service. Par exemple, pour de l’acier inoxydable AISI 316L, la bride Class 600 convient jusqu’à 120 bars à 38 °C, mais sa pression maximale autorisée chute à 80 bars à 300 °C. Le dimensionnement du col est également crucial : un col trop court peut provoquer une fragilité au niveau de la soudure, tandis qu’un col trop long alourdit inutilement l’ensemble. Les normes ASME B16.5 fournissent des tables de dimensions en fonction du diamètre nominal (DN ½ à DN 24), mais pour les diamètres supérieurs, il est recommandé de recourir à des calculs par éléments finis (FEM). Forge Jianing met à disposition de ses clients un service technique d’aide à la sélection, incluant une analyse des contraintes sous pression interne et des moments externes. Un autre paramètre important est la hauteur du bossage (raised face height). Les standards prévoient des hauteurs de 1,6 mm ou 6,4 mm pour les faces surélevées classiques, mais des hauteurs spéciales (par exemple 3,2 mm) peuvent être demandées pour s’adapter à des joints spécifiques. Enfin, le choix de la finition de surface de la face d’étanchéité influence directement l’efficacité du joint. Une rugosité Ra comprise entre 3,2 et 6,3 µm est généralement recommandée pour les joints spiralés, tandis que les joints métalliques nécessitent une finition plus lisse (Ra ≤ 1,6 µm).
Qualité de fabrication et processus de forgeage
La fabrication d’une bride à souder bout à bout à plaque convexe de haute qualité repose sur un processus de forgeage maîtrisé. Chez Forge Jianing, chaque pièce commence par la découpe d’un lopin issu d’une barre ou d’une billette certifiée. Le lopin est chauffé à une température comprise entre 1150 °C et 1250 °C selon la nuance d’acier, puis laminé ou matricé pour former l’ébauche. Le col est modelé par une série de passes de forgeage, afin d’obtenir une fibre métallique orientée dans le sens des contraintes principales. Après refroidissement contrôlé, la pièce subit un traitement thermique (normalisation, trempe et revenu) pour affiner la structure et atteindre les duretés souhaitées (généralement 160-220 HB pour les aciers au carbone, 150-190 HB pour les inoxydables). L’usinage CNC permet de réaliser le chanfrein de soudage, la face convexe et les perçages de boulons avec une tolérance de ±0,1 mm sur les dimensions critiques. Chaque bride fait l’objet d’un contrôle par ressuage ou magnétoscopie pour les pièces ferreuses, et d’un examen par ultrasons pour les épaisseurs supérieures à 25 mm. Une récente mise à jour de notre ligne de production a permis d’intégrer un poste de contrôle automatisé par scan laser 3D, réduisant le temps d’inspection de 40 % tout en améliorant la fiabilité. Forge Jianing dispose également d’un laboratoire interne pour les essais mécaniques (traction, dureté, résilience Charpy) et les analyses métallographiques, permettant de certifier la conformité à des cahiers des charges exigeants tels que NACE MR0175 pour les environnements acides.
Conseils de montage et maintenance
Une bride à plaque convexe ne délivre sa performance maximale que si les conditions de montage sont respectées. Avant soudage, il est impératif de nettoyer les surfaces d’étanchéité avec un solvant adapté pour éliminer toute trace de graisse, de rouille ou de calamine. La soudure bout à bout doit être réalisée conformément à un mode opératoire qualifié (WPS – Welding Procedure Specification) avec des passes de racine, de remplissage et de finition. Un préchauffage de 150 °C à 200 °C est recommandé pour les aciers au carbone d’épaisseur supérieure à 20 mm. Après soudage, un détensionnement thermique à 620 °C pendant une heure par 25 mm d’épaisseur peut être nécessaire pour éliminer les contraintes résiduelles. Le serrage des boulons doit suivre un ordre croisé en plusieurs passes, en utilisant une clé dynamométrique calibrée. Les couples de serrage recommandés sont fournis par Forge Jianing dans la fiche technique de chaque bride, calculés selon le coefficient de frottement des filets (généralement 0,12 à 0,18). Pour les applications à haute température, un resserrage à froid après le premier cycle thermique est conseillé. En maintenance, l’inspection régulière de l’état de la face convexe (corrosion, déformation, rayures) et le remplacement périodique des joints permettent de maintenir l’étanchéité sur le long terme. Des études de terrain montrent qu’avec un programme de maintenance préventive bien appliqué, une bride à plaque convexe soudée peut atteindre une durée de vie supérieure à 30 ans sans défaillance notable. Forge Jianing propose des kits de réparation et des formations sur site pour aider les équipes de maintenance à appliquer les bonnes pratiques.
Conclusion et perspectives
La bride à souder bout à bout à plaque convexe constitue une solution technique éprouvée pour les réseaux de tuyauterie soumis à des contraintes mécaniques et thermiques élevées. Sa conception permet d’allier robustesse, étanchéité et simplicité d’installation, avec un rapport coût-performance souvent supérieur à celui des autres types de brides dans les applications critiques. En 2026, la tendance de l’industrie s’oriente vers une standardisation accrue des modèles de brides, couplée à une exigence de traçabilité numérique (passeport produit). Forge Jianing anticipe ces évolutions en investissant dans la digitalisation de ses processus de fabrication et en proposant des brides équipées de puces RFID pour un suivi complet de la vie de la pièce. Que vous soyez ingénieur d’étude, responsable maintenance ou acheteur, le choix d’une bride de qualité est un investissement dans la sécurité et la pérennité de vos installations. Pour toute demande de devis, d’assistance technique ou d’étude personnalisée, notre équipe reste à votre disposition. (咨询热线：176 9623 6479) – Forge Jianing s’engage à fournir des solutions de raccordement fiables, conformes aux normes internationales, avec des délais de livraison compétitifs et un service après‑vente réactif.
