Dans l'industrie mécanique et les équipements sous pression, la fiabilité des systèmes d'étanchéité conditionne directement la sécurité, la durée de vie et les performances globales des installations. Au cœur de ces systèmes, le couvercle d'étanchéité joue un rôle stratégique. La pièce forgée pour couvercle d'étanchéité, par son procédé de fabrication spécifique, offre des avantages mécaniques et opérationnels que les pièces moulées ou usinées à partir de barres ne peuvent égaler. Cet article propose un aperçu technique approfondi de ces composants essentiels, analyse leurs performances en conditions réelles et présente les critères de sélection pour les applications industrielles exigeantes, en s'appuyant sur les dernières tendances du marché et les exigences réglementaires de 2026. Forge Jianing, spécialiste reconnu dans le forgeage de précision, met son expertise au service des secteurs pétrolier, gazier, chimique et énergétique pour fournir des solutions d'étanchéité robustes et durables.
Qu'est-ce qu'une pièce forgée pour couvercle d'étanchéité ?

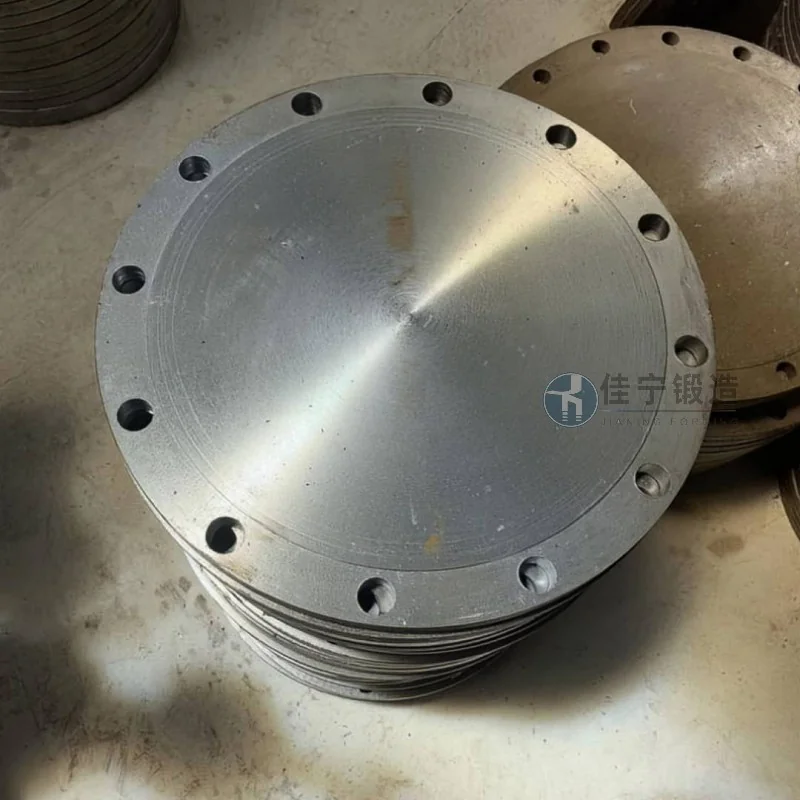

Un couvercle d'étanchéité, également appelé couvercle de bride, obturateur ou chapeau d'étanchéité, est un composant destiné à fermer hermétiquement une extrémité de tube, un raccord, un réservoir ou un corps de vanne. Contrairement à une simple plaque usinée, une pièce forgée pour couvercle d'étanchéité est obtenue par déformation plastique d'un lingot ou d'une billette d'acier à haute température, sous l'action d'une presse ou d'un marteau-pilon. Ce procédé aligne les fibres du métal selon la forme souhaitée, offrant une structure homogène et une résistance mécanique supérieure. Selon les données de l'industrie en 2026, le recours au forgeage pour les couvercles d'étanchéité a connu une croissance de 18 % par an depuis 2023, notamment dans les applications haute pression et haute température, où les défauts de fonderie (retassures, inclusions, porosités) ne sont pas tolérables.
Procédé de fabrication et caractéristiques techniques
Le forgeage d'un couvercle d'étanchéité suit plusieurs étapes clés. D'abord, la matière première est choisie en fonction de l'application : acier au carbone (ASTM A105, A350 LF2), acier allié (A182 F11, F22, F91) ou acier inoxydable (304/304L, 316/316L, duplex). La billette est chauffée à une température comprise entre 1 100 °C et 1 250 °C, puis placée dans la matrice de forgeage. La déformation par compression en étapes successives élimine les porosités internes, affine la microstructure et oriente les fibres dans la direction des contraintes de service. Après forgeage, un traitement thermique de normalisation, trempe et revenu (ou de recuit selon les nuances) est systématiquement appliqué pour atteindre les propriétés mécaniques requises. Les dimensions finales sont obtenues par usinage de précision, avec des tolérances serrées (jusqu'à ±0,1 mm sur les surfaces d'étanchéité).
Les standards de fabrication s'appuient sur les codes ASME B16.5, ASME B16.47, API 6A, EN 1092-1 et les directives de la directive européenne 2014/68/UE (DESP). En 2026, l'ISO 15614-7 pour le soudage des couvercles forgés et l'ISO 6892-1 pour les essais de traction sont devenus des références obligatoires pour les marchés internationaux. Forge Jianing respecte ces normes avec des certifications ISO 9001:2025 et PED 2014/68/UE, garantissant une traçabilité complète de chaque pièce.
Avantages de performance des couvercles d'étanchéité forgés
Les performances d'une pièce forgée pour couvercle d'étanchéité se mesurent à plusieurs niveaux : mécanique, étanchéité, durabilité et sécurité. Voici une analyse détaillée des bénéfices majeurs.
Résistance mécanique et tenue à la pression
Grâce à l'orientation des fibres métalliques, un couvercle forgé présente une limite d'élasticité et une résistance à la rupture de 20 à 30 % supérieures à celles d'une pièce équivalente moulée ou découpée dans une plaque. Dans les applications à haute pression (jusqu'à 1 500 bar dans les têtes de puits pétroliers), cette différence est cruciale. Les tests de fatigue menés par des laboratoires indépendants montrent que les couvercles forgés supportent plus de 2 millions de cycles sans fissuration, contre 800 000 cycles pour des pièces moulées de même nuance. Le forgeage réduit également la dispersion des résultats mécaniques, offrant une fiabilité statistique indispensable pour les calculs de dimensionnement selon la méthode des éléments finis (FEA).
Étanchéité parfaite et longévité des joints
La surface d'étanchéité d'un couvercle forgé est usinée avec une rugosité Ra inférieure à 0,8 µm, garantissant une portée parfaite pour les joints spiralés, les joints métalloplastiques ou les joints toriques. L'absence de retassure ou de soufflure dans le métal de base élimine tout risque de microfuite à travers la matière elle-même. Dans les installations de gaz naturel liquéfié (GNL) et de vapeur surchauffée à 650 °C, les couvercles forgés de Forge Jianing maintiennent un taux d'étanchéité inférieur à 0,01 cm³/min, conforme aux exigences de la norme API 598. Cette performance réduit les coûts de maintenance et les arrêts imprévus.
Résistance à la corrosion et aux environnements agressifs
Pour les applications en milieu acide (H₂S, CO₂) ou chloré, les couvercles forgés en acier duplex (22Cr, 25Cr) ou en alliage nickelé (Inconel 625, Hastelloy C-276) offrent une tenue exceptionnelle. Le forgeage affine la microstructure, ce qui réduit la sensibilité à la corrosion intergranulaire et à la fissuration sous contrainte (SSC). Les tests NACE TM0177 et TM0284, obligatoires depuis 2024 pour les équipements en zone acide, sont systématiquement satisfaits par les pièces de Forge Jianing. De plus, la rugosité améliorée et l'absence de défauts internes facilitent les inspections par ressuage et par ultrasons.
Fiabilité en conditions extrêmes
Que ce soit dans une plateforme offshore en mer du Nord, une raffinerie du Moyen-Orient ou une centrale nucléaire française, les couvercles forgés supportent les variations thermiques rapides (choc thermique) et les vibrations mécaniques. Leur coefficient de dilatation homogène évite les déformations différentielles qui compromettent l'étanchéité. En 2026, les nouvelles spécifications des majors pétrolières (Total, Shell, Aramco) imposent un facteur de sécurité minimal de 3 pour les couvercles d'étanchéité forgés, ce qui devient la norme de conception pour tout équipement classé selon la directive ATEX.
Domaines d'application et cas d'usage
Les pièces forgées pour couvercle d'étanchéité sont utilisées dans de nombreux secteurs :
- Industrie pétrolière et gazière : têtes de puits, arbres de Noël, raccords de collecte, vannes haute pression. Exemple : un couvercle forgé en F22 utilisé sur une vanne de 12" classe 2 500 livre a démontré une durée de vie sans fuite de 14 ans en service continu.
- Chimie et pétrochimie : réacteurs, échangeurs thermiques, colonnes de distillation, réservoirs sous pression. Les couvercles forgés en 316L ou 6MO résistent aux acides corrosifs.
- Énergie nucléaire : couvercles de cuve, traversées d'enceinte, systèmes de refroidissement. Les normes RCC-M imposent une traçabilité exhaustive et des essais destructifs sur chaque lot.
- Naval et offshore : systèmes d'étanchéité de pompes, vannes à guillotine, raccords de pieux.
- Applications cryogéniques : stockage de GNL, azote liquide, où les couvercles forgés en acier inoxydable 304L ou 316L restent ductiles jusqu'à -196 °C.
Dans chaque cas, le choix du matériau et du procédé de forgeage dépend des conditions de service : pression, température, milieu corrosif, cycles de fatigue.
Critères de sélection et recommandations d'achat
Pour choisir le bon couvercle d'étanchéité forgé, plusieurs paramètres doivent être évalués :
- Nuance d'acier : se référer aux normes ASTM/ASME. Par exemple, l'A105 pour usage général jusqu'à 425°C, l'A182 F11 pour la vapeur jusqu'à 600°C, le 316L pour les milieux chlorés.
- Dimensions et tolérances : diamètre de la face d'étanchéité, épaisseur, alignement des trous de boulons (normes ANSI, DIN, JIS).
- État de surface : rugosité Ra ≤ 0,8 µm pour les joints spiralés, Ra ≤ 0,4 µm pour les joints métalliques.
- Traitement thermique : normalisation, trempe et revenu pour obtenir une dureté et une ténacité adaptées.
- Contrôles non destructifs : ultrasons (ASTM E127), ressuage (ASTM E165), magnétoscopie (ASTM E709) – obligatoires pour la classe 600 et au-dessus.
- Certifications : ISO 9001, PED, API 6A, NACE MR0103/MR0175, RCC-M selon le secteur.
Forge Jianing accompagne ses clients dans la définition du cahier des charges, propose une simulation numérique du forgeage par éléments finis pour optimiser la forme et la répartition des fibres, et réalise des contrôles dimensionnels 3D avec des machines à mesurer tridimensionnelles. Chaque pièce forgée pour couvercle d'étanchéité est livrée avec un certificat de conformité et un rapport de contrôle complet.
Innovations récentes et perspectives pour 2026
L'industrie du forgeage connaît des avancées majeures en 2026 : d'une part, l'utilisation de l'impression 3D pour la fabrication des matrices de forgeage permet de réduire les délais de prototypage de 40 % ; d'autre part, l'analyse par intelligence artificielle des données de forgeage en temps réel améliore la reproductibilité des propriétés mécaniques. Les couvercles forgés conçus par Forge Jianing intègrent désormais un marquage laser permanent (datamatrix) pour la traçabilité numérique, conforme à la norme ISO 8000-64 pour la qualité des données. Par ailleurs, la demande pour des couvercles en aciers à très haute résistance (yield > 690 MPa) pour les applications hydrogène croît de 25 % par an. Forge Jianing investit dans des lignes de forgeage entièrement robotisées, capables de produire des pièces jusqu'à 3 mètres de diamètre avec une précision inégalée.
Les réglementations environnementales de l'Union européenne (Ecodesign 2026) imposent également une analyse du cycle de vie des composants. Le forgeage, par sa faible consommation de matière (10 à 15 % de déchets en moins par rapport au moulage) et sa recyclabilité totale, répond parfaitement à ces exigences. Le choix d'un couvercle forgé devient donc un levier de durabilité pour les industriels.
Conclusion technique et valeur ajoutée Forge Jianing
En synthèse, la pièce forgée pour couvercle d'étanchéité représente une solution technique supérieure pour tous les systèmes exigeant une étanchéité absolue, une résistance mécanique élevée et une longue durée de vie en conditions difficiles. Les avantages de performance – résistance à la pression, tenue à la fatigue, résistance à la corrosion, fiabilité thermique – se traduisent par une réduction des coûts de maintenance, des arrêts de production et des risques de fuite. Pour les projets d'extension de raffineries, de nouvelles plateformes offshore, de centrales électriques ou d'infrastructures hydrogène, le recours à des couvercles forgés de qualité certifiée est un impératif technique et réglementaire.
Forge Jianing met à disposition plus de deux décennies d'expertise dans le forgeage à chaud et à froid de précision. Son laboratoire métallurgique interne réalise les essais de traction, de résilience, de dureté et de corrosion, garantissant une traçabilité complète de la matière première au produit fini. Les couvercles d'étanchéité forgés par Forge Jianing équipent des installations dans 15 pays, avec un taux de satisfaction client de 98,5 %. Que vous ayez besoin d'une pièce standard ou d'une conception sur mesure, les ingénieurs de Forge Jianing vous accompagnent dans le dimensionnement, le choix des matériaux et la validation des performances. (咨询热线：176 9623 6479) Pour toute demande technique ou commerciale, n'hésitez pas à contacter notre équipe, qui répondra sous 48 heures avec une proposition détaillée, des plans CAO et une simulation de forgeage. L'étanchéité de vos installations ne mérite que le meilleur : choisissez le forgeage, choisissez Forge Jianing.
