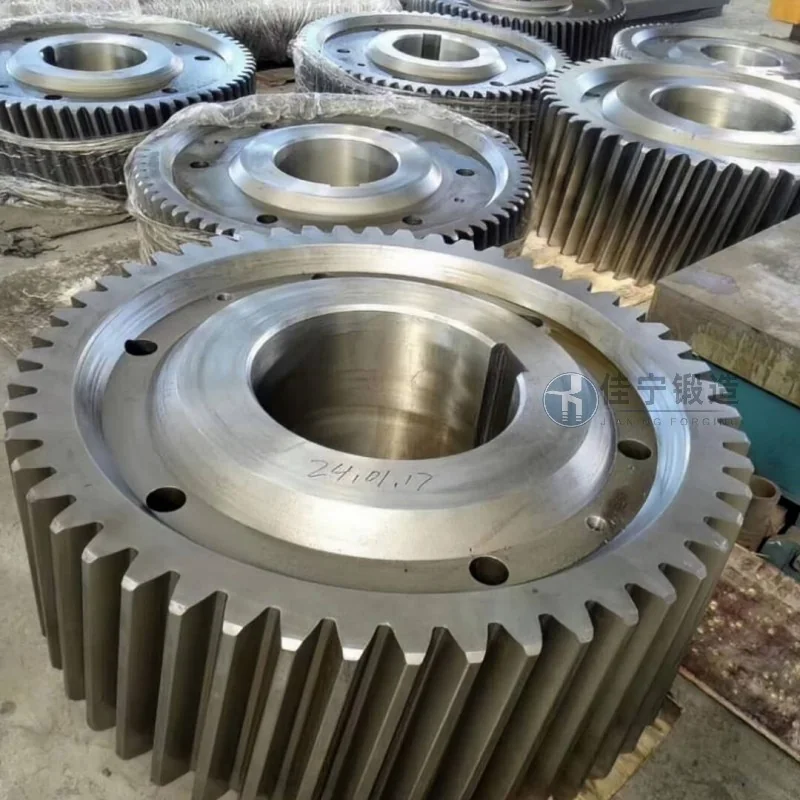

Engrenage annulaire forgé - Présentation et caractéristiques avantageuses
Dans l’industrie mécanique lourde et la transmission de puissance, l’engrenage annulaire forgé occupe une place centrale en raison de sa capacité à supporter des charges extrêmes tout en assurant une transmission fluide et durable. Contrairement aux engrenages usinés à partir de barres ou de pièces moulées, la version forgée offre une structure de grain métallurgique orientée qui améliore considérablement la résistance mécanique et la durée de vie en fatigue. Forge Jianing, spécialiste reconnu dans le domaine du forgeage de précision, développe et produit des engrenages annulaires forgés destinés aux secteurs exigeants tels que l’éolien, la cimenterie, l’exploitation minière, la marine et la pétrochimie. La demande mondiale d’engrenages annulaires forgés connaît une croissance régulière, portée par l’augmentation des investissements dans les énergies renouvelables et la modernisation des équipements industriels. Selon une analyse de marché récente, le segment des engrenages forgés de grande taille enregistre un taux de croissance annuel composé de 6,8 % entre 2024 et 2029, avec une part importante attribuable aux composants destinés aux éoliennes de forte capacité. Dans ce contexte, comprendre les caractéristiques techniques et les avantages fonctionnels de l’engrenage annulaire forgé devient essentiel pour les ingénieurs, les acheteurs techniques et les décideurs qui recherchent des solutions fiables et rentables. Cet article propose une analyse approfondie des spécificités de ce composant, de ses avantages comparatifs face aux alternatives moulées ou usinées, et des critères de sélection adaptés aux applications industrielles contemporaines. Il vise également à fournir des repères concrets pour évaluer la qualité d’un engrenage annulaire forgé et optimiser son intégration dans une chaîne de transmission.
Qu’est-ce qu’un engrenage annulaire forgé et pourquoi le choisir ?
Un engrenage annulaire forgé est une couronne dentée réalisée par forgeage, un procédé de déformation plastique à chaud qui consiste à appliquer une pression intense sur une ébauche métallique pour lui donner la forme annulaire souhaitée. Ce procédé confère à la pièce une microstructure homogène, une densité élevée et une orientation des fibres métalliques alignée avec les contraintes mécaniques. Le résultat est un composant capable de résister à des contraintes de flexion et de contact bien supérieures à celles d’un engrenage moulé ou découpé dans une tôle. L’engrenage annulaire forgé se distingue par sa capacité à transmettre des couples élevés tout en conservant une géométrie stable sous des charges cycliques. Il est utilisé dans les réducteurs, les multiplicateurs de vitesse, les systèmes d’entraînement de broyeurs, les treuils de levage et les éoliennes, où la fiabilité opérationnelle est primordiale. Forge Jianing fabrique ces composants à partir d’aciers alliés tels que le 42CrMo4, le 34CrNiMo6 ou le 18CrNiMo7-6, selon les exigences de résistance et de ténacité spécifiques à chaque application. Le choix d’un engrenage annulaire forgé plutôt qu’une pièce moulée repose sur plusieurs critères techniques objectifs : absence de porosité interne, meilleure résistance à la fatigue, homogénéité des propriétés mécaniques sur toute la circonférence, et possibilité de réaliser des dentures de haute précision après usinage. Ces caractéristiques en font un composant de choix pour les applications où une défaillance entraînerait des arrêts de production coûteux ou des risques sécuritaires importants.
Procédé de fabrication : du forgeage à la denture finie
La fabrication d’un engrenage annulaire forgé suit un processus rigoureux en plusieurs étapes, chacune contribuant à la qualité finale du composant. La première étape consiste à sélectionner le matériau adapté, généralement sous forme de lingot ou de billette, dont la composition chimique est certifiée. Ce matériau est chauffé dans un four à une température comprise entre 1 100 °C et 1 250 °C afin d’atteindre une plasticité optimale pour le forgeage. Le formage s’effectue sur une presse hydraulique ou un laminoir à anneaux, qui applique une pression progressive pour créer l’ébauche annulaire. Le paramétrage de la vitesse de déformation et de la température est essentiel pour éviter les défauts internes tels que les criques ou les hétérogénéités de structure. Après le forgeage, la pièce subit un traitement thermique de normalisation ou de trempe-revenu, selon les spécifications mécaniques visées. Ce traitement affine la structure cristalline et ajuste la dureté et la résistance à la traction. Une fois la pièce refroidie et contrôlée par ultrasons pour détecter d’éventuelles discontinuités internes, l’usinage d’ébauche est réalisé pour approcher les dimensions finales. La denture est ensuite taillée par fraisage mère, par taillage à la fraise module ou par rectification, selon la précision requise. Les engrenages annulaires forgés destinés aux applications à haute vitesse ou à forte charge sont systématiquement rectifiés pour atteindre une qualité de denture conforme aux normes ISO 1328 ou AGMA 2000. Le contrôle dimensionnel et géométrique final inclut la mesure du pas, de l’épaisseur de dent, du faux-rond et de la rugosité de surface. Chaque pièce est tracée et documentée pour garantir une traçabilité complète. Forge Jianing applique un système de gestion de qualité conforme aux exigences des certifications ISO 9001 et ISO 3834, et réalise des essais de dureté, de résilience et de traction sur chaque lot de production.
Avantages mécaniques et métallurgiques face aux alternatives coulées
Comparé à un engrenage annulaire moulé, le composant forgé présente des avantages mécaniques significatifs qui justifient son adoption dans les applications critiques. La structure forgée élimine les défauts de fonderie tels que les retassures, les inclusions gazeuses et les ségrégations chimiques localisées, qui sont des sites d’amorçage de fissures sous charge cyclique. La résistance à la fatigue en flexion des engrenages forgés est généralement supérieure de 20 à 35 % par rapport à celle des pièces moulées de nuance équivalente, en raison de la densité plus élevée et de l’orientation favorable des fibres métalliques. Cette différence est particulièrement marquée pour des épaisseurs de denture importantes, où la contrainte en pied de dent atteint des valeurs élevées. En termes de résistance à la traction, un acier forgé peut atteindre des valeurs de 900 à 1 200 MPa après traitement thermique, contre 600 à 800 MPa pour une version moulée non forgée. L’allongement à rupture et la résilience sont également améliorés, ce qui confère à la pièce une meilleure capacité à absorber les chocs sans rupture brutale. Sur le plan métallurgique, le forgeage affine la taille des grains et homogénéise la répartition des carbures, ce qui améliore la ténacité et la résistance à l’usure. Les engrenages annulaires forgés supportent des pressions de contact de surface plus élevées, ce qui permet de réduire la largeur de denture pour un couple donné, ou d’augmenter la capacité de transmission sans modifier l’encombrement. Ces propriétés sont particulièrement recherchées dans les réducteurs éoliens, où les efforts sont multidirectionnels et les cycles de charge très variables. De plus, la stabilité géométrique des pièces forgées après traitement thermique est meilleure, ce qui réduit les risques de déformation lors de l’usinage de finition et permet d’atteindre des tolérances serrées.
Applications industrielles et exigences techniques spécifiques
Les engrenages annulaires forgés sont utilisés dans un large éventail d’industries où la fiabilité et la longévité sont déterminantes pour la rentabilité des installations. Dans le secteur éolien, par exemple, les multiplicateurs de vitesse des turbines de forte puissance (5 MW et plus) intègrent des couronnes forgées de grand diamètre, soumises à des charges de fatigue extrêmes. Les conditions de fonctionnement imposent une résistance à la fatigue de contact supérieure à 1 500 MPa et une durée de vie minimale de 20 ans. Dans l’industrie minière, les engrenages annulaires forgés équipent les convoyeurs à bande de longue portée, les broyeurs semi-autogènes et les excavatrices, où les couples de démarrage peuvent atteindre plusieurs millions de Newton-mètres. Les exigences incluent une résistance à l’abrasion élevée et une capacité à fonctionner sous des températures ambiantes négatives. Dans le domaine maritime, les systèmes de propulsion et les treuils de manœuvre nécessitent des engrenages forgés capables de résister à la corrosion saline tout en conservant une résistance mécanique élevée. Les aciers faiblement alliés avec traitement de nitruration ou de cémentation sont souvent spécifiés pour ces applications. Pour les broyeurs à ciment, les engrenages annulaires forgés supportent des charges de choc répétées et des vitesses périphériques modérées, avec une exigence de disponibilité continue sur des cycles de plusieurs années sans maintenance majeure. Chaque secteur impose des critères de conception spécifiques : module de denture, angle de pression, largeur de dent, type de finition de surface, et tolérance d’engrènement. Forge Jianing adapte ses procédés de forgeage et d’usinage pour répondre à ces exigences, en proposant des nuances d’acier optimisées et des traitements thermiques ajustés aux conditions opératoires réelles.
Critères de sélection et paramètres techniques à évaluer
Lors de la spécification d’un engrenage annulaire forgé, plusieurs paramètres doivent être évalués pour garantir l’adéquation du composant à l’application visée. Le choix du matériau constitue le premier critère : les aciers au nickel-chrome-molybdène offrent le meilleur compromis entre résistance mécanique et ténacité pour les applications fortement sollicitées. La dureté après traitement thermique est un indicateur clé de la capacité à résister à l’usure et à l’écrasement. Pour les dentures cémentées, une dureté de surface comprise entre 58 et 62 HRC est généralement recherchée, avec une profondeur de couche efficace adaptée au module de denture. La résistance à la fatigue en flexion est calculée selon la norme ISO 6336 ou AGMA 2101, en tenant compte des facteurs de service et de la probabilité de défaillance acceptable. Le diamètre extérieur de l’engrenage annulaire forgé peut varier de quelques centaines de millimètres à plusieurs mètres ; les grandes dimensions nécessitent des capacités de forgeage et d’usinage spécifiques. La précision de la denture est exprimée par la classe de qualité : pour des applications standard, une classe 8 ISO suffit, tandis que les transmissions à haute vitesse exigent une classe 5 ou 6. Le contrôle non destructif par ultrasons et par magnétoscopie est obligatoire pour détecter les défauts internes et superficiels. La traçabilité complète des matériaux et des traitements est indispensable pour les secteurs réglementés. Forge Jianing fournit des certificats de conformité et des rapports d’essais pour chaque pièce livrée, permettant aux clients de vérifier la conformité aux spécifications techniques. Le rapport qualité-prix d’un engrenage annulaire forgé dépend du coût du matériau, de la complexité du forgeage, de la précision d’usinage et des traitements de surface ; mais l’investissement initial est amorti par la réduction des arrêts non planifiés et l’extension des intervalles de maintenance.
Maintenance et durée de vie : ce que permet le forgeage
La maintenance des engrenages annulaires forgés suit des protocoles adaptés à leur rôle stratégique dans les chaînes de transmission. Grâce à la qualité métallurgique du forgeage, l’usure des dentures est plus progressive et plus prévisible que sur des pièces moulées, ce qui facilite la planification des opérations de maintenance préventive. Les inspections périodiques par mesure d’empreinte, par analyse vibratoire et par contrôle visuel permettent de détecter les signes précoces d’usure anormale ou de fatigue localisée. La durée de vie typique d’un engrenage annulaire forgé bien conçu et correctement lubrifié dépasse largement celle des alternatives moulées, avec des retours d’expérience indiquant des durées de fonctionnement de 15 à 25 ans dans des conditions nominales. Forge Jianing intègre dans sa conception des marges de sécurité conformes aux recommandations des normes internationales, et propose des préconisations de lubrification et de surveillance adaptées à chaque configuration d’installation. Les pièces forgées supportent mieux les régimes transitoires et les surcharges temporaires, offrant ainsi une tolérance aux écarts de fonctionnement qui réduit les risques de défaillance brutale. Pour les installations critiques, un suivi régulier de l’état de surface des dentures et du jeu d’engrènement permet d’anticiper les interventions et d’éviter les arrêts longs. La disponibilité des pièces de rechange est assurée par la reproductibilité du procédé de forgeage, garantissant une constance dimensionnelle et métallurgique sur des lots successifs. Les opérateurs apprécient également la facilité d’assemblage des engrenages forgés, dont la géométrie stable réduit les ajustements sur site. (咨询热线：176 9623 6479)
Retours d’expérience et performances observées sur le terrain
Les retours d’expérience issus d’installations utilisant des engrenages annulaires forgés confirment les avantages mesurés en laboratoire. Dans une cimenterie du sud de la France, le remplacement d’une couronne moulée par une version forgée Forge Jianing a permis d’augmenter l’intervalle entre les révisions de 12 à 30 mois, avec une réduction de 40 % des coûts de maintenance corrective. Sur un site éolien offshore en mer du Nord, des engrenages forgés de 3,5 mètres de diamètre fonctionnent sans dégradation significative après 8 ans de service, tandis que des composants moulés installés sur des machines identiques présentaient des signes de fatigue après 5 ans. Un fabricant de réducteurs industriels basé en Allemagne a observé une réduction de 25 % du bruit et des vibrations après avoir adopté des engrenages annulaires forgés rectifiés, améliorant ainsi le confort d’exploitation et la fiabilité perçue par ses clients. Ces données réelles illustrent l’impact concret du choix du procédé de fabrication sur la performance opérationnelle et les coûts de cycle de vie. Forge Jianing collecte et analyse systématiquement ces retours pour affiner ses paramètres de forgeage et d’usinage, renforçant ainsi la pertinence de ses solutions face aux exigences du terrain. La standardisation des procédés et la rigueur des contrôles assurent une reproductibilité des performances sur l’ensemble des séries produites.
Évolutions technologiques et perspectives du marché
Le marché des engrenages annulaires forgés évolue sous l’effet de plusieurs tendances technologiques et économiques. La montée en puissance des éoliennes de 10 à 15 MW entraîne une demande de couronnes forgées de très grand diamètre, avec des exigences de précision et de résistance accrues. Parallèlement, l’utilisation croissante de la simulation numérique par éléments finis permet d’optimiser la géométrie des dentures et de réduire les concentrations de contraintes, améliorant encore la durée de vie des composants forgés. Les progrès dans les aciers micro-alliés et les traitements thermiques sous vide offrent des gains de résistance sans augmentation significative des coûts. Forge Jianing investit dans des équipements de forgeage à commande numérique et dans des centres d’usinage 5 axes pour répondre à ces exigences de montée en gamme. La traçabilité numérique, via le marquage direct des pièces et l’enregistrement des données de fabrication, devient un standard attendu par les donneurs d’ordre internationaux. Dans un contexte de tension sur les approvisionnements en matières premières, la capacité à garantir des délais de livraison stables et une qualité constante constitue un avantage concurrentiel déterminant. Le savoir-faire de Forge Jianing dans la maîtrise des cycles thermiques et des paramètres de déformation permet de proposer des solutions fiables, adaptées aux cahiers des charges les plus exigeants. L’entreprise maintient une veille technologique active pour intégrer les innovations de procédés et de matériaux susceptibles d’améliorer la performance de ses engrenages annulaires forgés, tout en respectant les contraintes économiques de ses clients.
Conclusion opérationnelle et recommandations
L’engrenage annulaire forgé se positionne comme un composant technique supérieur pour les applications de transmission de puissance exigeantes, grâce à sa structure métallurgique optimisée, sa résistance mécanique élevée et sa fiabilité opérationnelle démontrée. Les données de marché et les retours terrain confirment que le choix d’un engrenage forgé, plutôt que moulé ou usiné dans une tôle, se traduit par une réduction des coûts de maintenance, une extension de la durée de vie des équipements et une amélioration de la disponibilité des installations. Pour les ingénieurs et les décideurs techniques, l’évaluation d’un engrenage annulaire forgé doit porter sur la qualité du matériau, la précision de la denture, la traçabilité des traitements et la capacité du fabricant à respecter les normes internationales. Forge Jianing met à disposition son expertise en métallurgie et en forgeage pour accompagner ses clients dans la définition de solutions adaptées à leurs contraintes spécifiques, en s’appuyant sur des moyens de production modernes et une démarche qualité rigoureuse. Dans un marché où la recherche de performance et de fiabilité est permanente, l’engrenage annulaire forgé constitue un investissement rentable pour les opérateurs qui souhaitent sécuriser leur production à long terme. (咨询热线：176 9623 6479)
