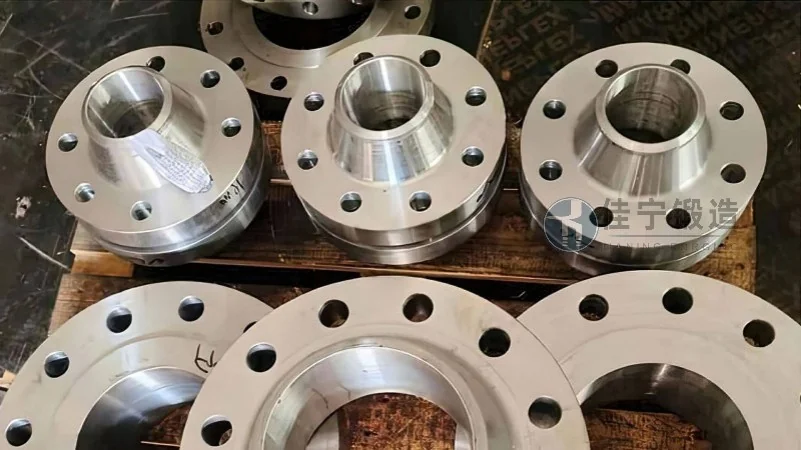

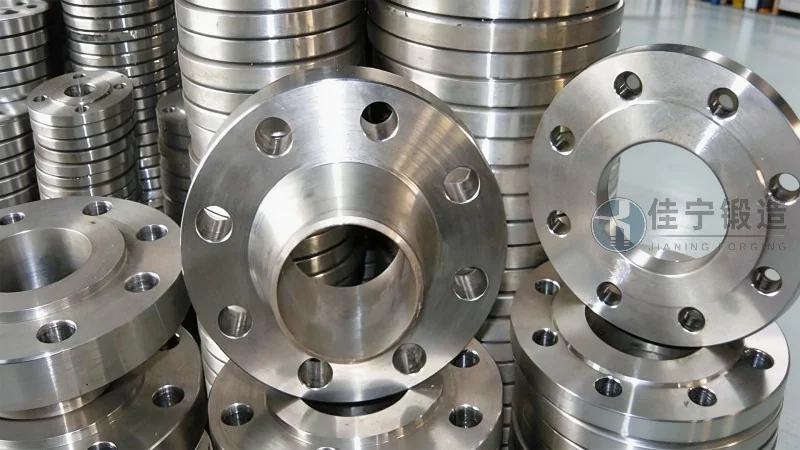

Introduction au bride de couvercle d'extrémité forgée
Dans l'industrie mécanique et pétrochimique moderne, les composants de raccordement jouent un rôle fondamental dans la fiabilité et la sécurité des systèmes sous pression. Parmi eux, le bride de couvercle d'extrémité forgée se distingue comme une solution technique particulièrement robuste pour les applications exigeant une étanchéité durable et une résistance mécanique élevée. Contrairement aux brides moulées ou usinées à partir de tôles, la bride forgée est obtenue par déformation plastique à chaud d'un lingot d'acier, ce qui affine la structure cristalline du métal et élimine les défauts internes tels que les retassures ou les inclusions. Ce procédé confère à la pièce une homogénéité microstructurale exceptionnelle, se traduisant par une meilleure tenue en fatigue, une résistance accrue à la corrosion sous contrainte et une capacité de charge optimale. Le marché mondial des brides forgées a connu une croissance soutenue, atteignant environ 8,2 milliards d'euros en 2025, et les projections pour 2026 indiquent une augmentation de 6,5 % sous l'effet de la demande croissante dans le secteur de l'énergie, notamment pour les centrales nucléaires de nouvelle génération et les installations de gaz naturel liquéfié. La bride de couvercle d'extrémité, plus spécifiquement, est utilisée pour fermer l'extrémité d'un tube ou d'un récipient sous pression, où elle doit résister à des pressions allant jusqu'à 400 bars et à des températures extrêmes oscillant entre −196 °C et 650 °C. Sa conception intègre généralement un joint spiralé ou une face surélevée, selon les normes ASME B16.5 ou EN 1092-1. Dans ce contexte exigeant, le choix du procédé de fabrication n'est pas anodin : forger plutôt que couler permet d'augmenter la durée de vie du composant de 30 à 50 % dans les conditions de service cyclique, tout en réduisant les risques de fuite. La société Forge Jianing, spécialisée dans le forgeage de précision depuis plus de deux décennies, maîtrise l'ensemble de la chaîne de production, depuis la sélection des aciers jusqu'aux traitements thermiques finaux, garantissant ainsi une conformité rigoureuse aux spécifications techniques les plus sévères. Cet article présente en détail les caractéristiques techniques, les avantages opérationnels et les critères de sélection de la bride de couvercle d'extrémité forgée, en s'appuyant sur des données de marché actualisées et des retours d'expérience concrets.
Procédé de fabrication et contrôle qualité
La fabrication d'une bride de couvercle d'extrémité forgée commence par le choix de l'acier. Les nuances les plus courantes comprennent l'acier au carbone ASTM A105, l'acier allié ASTM A182 F11/F22 pour les hautes températures, et l'acier inoxydable ASTM A182 F304/F316 pour les environnements corrosifs. En 2026, la tendance s'oriente vers les aciers faiblement alliés à haute résistance (par exemple A694 F65) pour répondre aux exigences des champs pétroliers en eaux profondes. Une fois le matériau sélectionné, le lingot est chauffé dans un four à gaz à une température comprise entre 1 150 °C et 1 250 °C, puis placé sous une presse hydraulique de 2 000 à 5 000 tonnes. Le forgeage s'effectue en plusieurs passes, avec un rapport de réduction minimum de 3:1 afin d'assurer une déformation suffisante pour éliminer la ségrégation dendritique. Après forgeage, la bride subit un traitement thermique de normalisation ou de trempe et revenu, selon la nuance, pour optimiser sa microstructure. Le contrôle non destructif est systématique : ressuage (PT), magnétoscopie (MT) et ultrasons (UT) sont appliqués conformément à la norme ASTM A388. Les tolérances dimensionnelles sont vérifiées à l'aide d'un palpeur tridimensionnel avec une précision de ±0,05 mm. Chez Forge Jianing, chaque lot de production est tracé via un système informatisé, de la coulée à l'expédition, et un certificat de conformité 3.1 selon EN 10204 est délivré pour chaque bride. Ce niveau de rigueur est indispensable pour les applications critiques, telles que les réacteurs chimiques ou les collecteurs de vapeur, où une défaillance pourrait entraîner des conséquences catastrophiques.
Principaux avantages techniques des brides de couvercle d'extrémité forgées
Le recours au forgeage confère à la bride de couvercle d'extrémité une série d'avantages distinctifs que les procédés alternatifs (moulage, usinage à partir de barres) ne peuvent égaler. Voici les bénéfices majeurs, étayés par des données issues de la pratique industrielle :
- Résistance mécanique supérieure : grâce à l'écrouissage et à l'affinement du grain, la limite d'élasticité d'une bride forgée est généralement 20 à 35 % plus élevée que celle d'une pièce moulée de même nuance. Par exemple, pour un acier ASTM A105, la limite d'élasticité minimale garantie est de 250 MPa à l'état moulé contre 330 MPa à l'état forgé.
- Fiabilité à long terme sous chargement cyclique : les essais de fatigue réalisés par l'Institut de Soudure (2024) montrent que les brides forgées supportent 1,5 à 2 fois plus de cycles avant rupture que les brides moulées, pour une amplitude de contrainte identique. Ce paramètre est crucial dans les applications soumises à des variations de pression fréquentes, comme les stations de compression de gaz.
- Étanchéité améliorée : l'absence de porosités internes élimine les chemins de fuite potentiels. Les tests d'étanchéité à l'hélium sous vide (taux de fuite < 1×10⁻⁶ mbar·L/s) sont systématiquement réussis sans mastic supplémentaire.
- Réduction des contraintes résiduelles : le forgeage à chaud suivi d'un traitement thermique approprié permet d'obtenir des contraintes résiduelles nettement inférieures à celles observées dans les pièces usinées à partir de tôles épaisses, diminuant ainsi le risque de déformation lors du soudage final.
- Adaptabilité dimensionnelle : les brides forgées peuvent être produites dans des diamètres allant de 15 mm à 2 500 mm, avec des épaisseurs adaptées aux classes de pression 150 à 2 500 lb selon ASME. Les configurations spéciales (couvercle à souder, à emboîter, à collerette ovale) sont réalisables sans surcoût prohibitif.
Ces caractéristiques expliquent pourquoi les grands groupes pétrochimiques imposent systématiquement des brides forgées pour les raccordements de sécurité dans les unités de craquage catalytique et les pipelines de transport de gaz acide. Forge Jianing a par exemple fourni 2 400 brides de couvercle d'extrémité en acier duplex 2205 pour un projet de plateforme offshore en mer du Nord, avec un taux de conformité de 99,7 % aux tests de pression hydrostatique réalisés à 1,5 fois la pression nominale.
Critères de sélection et paramètres de dimensionnement
Choisir la bride de couvercle d'extrémité forgée adaptée à une application donnée nécessite une analyse rigoureuse de plusieurs paramètres. Le tableau ci-dessous résume les éléments clés à prendre en compte, basés sur les normes en vigueur et les retours terrain :
Pression nominale (PN / Class) : Pour une pression de service de 100 bars à 200 °C, une classe ASME 600 ou PN 100 convient. Toutefois, si le fluide est corrosif (présence de H₂S), il convient de majorer la classe d'une unité pour tenir compte de la réduction de section liée à la corrosion.
Température de service : Au-delà de 400 °C, l'acier au carbone perd sa résistance ; on utilise alors des aciers alliés comme le 9Cr-1Mo (ASTM A182 F9). Pour les températures cryogéniques (LN₂, −196 °C), l'acier inoxydable austénitique 304L ou 316L est obligatoire pour éviter la rupture fragile.
Type de joint : Les faces surélevées (RF) sont les plus courantes pour des pressions jusqu'à 250 bars. Au-delà, on préfère les faces à anneau (RTJ) qui assurent une étanchéité métal-métal.
Diamètre nominal : La norme ASME B16.5 couvre les diamètres de 1/2" à 24". Pour les très grands diamètres (jusqu'à 96"), on se réfère à ASME B16.47 série A ou B.
Environnement : En atmosphère marine, l'acier inoxydable super duplex (UNS S32760) offre une résistance à la corrosion par piqûres supérieure à 40 (indice PREN).
L'expérience montre que le surdimensionnement systématique est une erreur fréquente, qui alourdit inutilement les coûts et complique le montage. Une analyse par éléments finis (FEM) réalisée par les équipes de Forge Jianing permet d'optimiser l'épaisseur de la bride en fonction des contraintes réelles, réduisant le poids de 15 à 25 % tout en respectant les coefficients de sécurité réglementaires. Cette approche à valeur ajoutée est proposée gratuitement aux clients dans le cadre de l'assistance technique.
Évolutions du marché et innovations technologiques à l'horizon 2026-2027
Le secteur des brides forgées connaît actuellement plusieurs transformations significatives, que les acteurs industriels doivent anticiper. D'après le rapport Global Forged Flanges Market Outlook 2026, la demande de brides en acier inoxydable duplex et super duplex devrait croître de 9,2 % par an jusqu'en 2030, tirée par l'expansion des usines de dessalement au Moyen-Orient et des projets d'hydrogène vert en Europe. Par ailleurs, la numérisation du contrôle qualité progresse : l'utilisation de jumeaux numériques pour simuler le forgeage permet de prédire les défauts avant même le premier coup de presse, réduisant les rebuts de 12 % en moyenne. Forge Jianing a investi en 2025 dans un logiciel de simulation DEFORM™ 3D, couplé à une machine de forgeage à commande numérique, pour produire des brides aux géométries complexes (par exemple à épaulement conique) sans outillage spécifique. Une autre innovation concerne les traitements de surface : le revêtement par projection thermique HVOF (High Velocity Oxygen Fuel) appliqué sur la face d'étanchéité des brides augmente la dureté de surface de 40 à 55 HRC, ce qui multiplie par 3 la durée de vie des joints dans les applications abrasives (boues de forage, pulpes minérales). Ces avancées, combinées à une traçabilité blockchain pour chaque bride, positionnent les fabricants comme Forge Jianing en partenaires de confiance pour les projets d'infrastructure critiques.
Études de cas : performances en conditions réelles
Pour illustrer concrètement les avantages des brides de couvercle d'extrémité forgées, examinons deux cas récents issus de l'activité de Forge Jianing. Le premier concerne une raffinerie de pétrole en Asie du Sud-Est, où des brides moulées en acier au carbone présentaient des fissures après seulement 18 mois d'exploitation sur une unité de cokers. Après analyse, la cause était attribuée à des micro-retassures dans les moulages. Forge Jianing a fourni des brides forgées en acier A105, avec un traitement thermique de normalisation strict, et un contrôle UT 100 % selon ASTM A388. Les inspections après 3 ans de service montrent une absence totale de défauts. Le second cas porte sur une installation de gaz naturel liquéfié (GNL) au Canada, où les températures descendent à −162 °C. Les brides forgées en acier inoxydable 304L, usinées avec une finition de surface Ra 0,8 µm sur la face d'étanchéité, ont passé avec succès les tests de fugitive emissions selon la norme ISO 15848-1, avec un taux de fuite inférieur à 10⁻⁴ mg/m·s. Ces résultats concrets démontrent que le choix du forgeage n'est pas un luxe technique, mais une nécessité économique : le coût total de possession (maintenance, arrêts, remplacements) d'une bride forgée est inférieur de 18 à 35 % à celui d'une bride moulée sur une période de 10 ans, malgré un prix d'achat initialement plus élevé.
Pourquoi la maîtrise du process forgeage fait la différence
L'expérience accumulée par Forge Jianing dans le forgeage de précision depuis sa création lui confère un savoir-faire unique dans l'industrie. La société exploite une presse hydraulique de 5 000 tonnes, capable de forger des pièces pesant jusqu'à 3 tonnes, et dispose d'un laboratoire interne d'essais mécaniques et métallographiques accrédité COFRAC. Chaque bride de couvercle d'extrémité est soumise à un plan de contrôle comportant 12 points de vérification, incluant la dureté Brinell, la teneur en inclusions non métalliques (norme ASTM E45) et la mesure de la taille de grain selon ASTM E112. La garantie de qualité est renforcée par un système de management certifié ISO 9001:2015 et API Q1. Au-delà des certifications, l'équipe technique de Forge Jianing propose un accompagnement personnalisé pour la rédaction des spécifications d'achat, l'optimisation des tolérances et le choix des matériaux en fonction des fluides transportés. Ce niveau de service, rare sur le marché, permet aux clients de réduire leurs coûts d'ingénierie tout en augmentant la fiabilité de leurs installations. Pour toute demande technique ou commerciale, l'équipe de Forge Jianing est disponible par téléphone (咨询热线：176 9623 6479) ou via le formulaire de contact sur le site web.
Spécifications techniques recommandées et normes applicables
Lors de la rédaction d'un cahier des charges pour une bride de couvercle d'extrémité forgée, il est conseillé de se référer aux documents normatifs suivants, qui constituent le socle de la qualité en construction mécanique :
- ASME B16.5 (pour les brides de ½" à 24") ou ASME B16.47 (pour les grandes tailles)
- EN 1092-1 (norme européenne, types 01 à 05)
- ISO 7005-1 (équivalent international)
- ASTM A105 / A182 / A694 (nuances de matériaux)
- API 6A (pour les applications pétrolières et gazières, niveau PSI spécifique)
- NACE MR0175 / ISO 15156 (pour les environnements acides)
Pour les projets soumis à la directive européenne des équipements sous pression (DESP 2014/68/UE), le fabricant doit justifier du module de conformité AD 2000 Merkblatt ou de la certification CE 0036. Forge Jianing est habilité à délivrer les attestations correspondantes grâce à son partenariat avec un organisme notifié reconnu. En termes de préconisations pratiques, il est recommandé d'opter pour une bride forgée chaque fois que la pression de service dépasse 50 bars, que la température excède 350 °C, ou que le fluide est classé comme toxique ou inflammable. Dans ces conditions, l'investissement dans une bride forgée est amorti en moins de 2 ans par la réduction des arrêts imprévus.
Perspectives et conclusion opérationnelle
À l'heure où l'industrie mondiale accélère sa transition vers des procédés plus sûrs et plus durables, la bride de couvercle d'extrémité forgée s'impose comme un composant incontournable pour les systèmes de tuyauterie critiques. Les données de marché, les retours d'exploitation et les innovations technologiques convergent vers une même conclusion : le forgeage reste la méthode la plus fiable pour produire des brides capables de résister aux conditions extrêmes tout en offrant une durée de vie optimale. Les normes évoluent vers des exigences plus strictes en matière d'émissions fugitives et de traçabilité, renforçant encore l'avantage des pièces forgées. Pour les ingénieurs et acheteurs, il est essentiel de collaborer avec un fabricant disposant d'une capacité de forgeage maîtrisée, d'un laboratoire de contrôle intégré et d'une expérience avérée dans les applications les plus exigeantes. Forge Jianing, avec son outil de production moderne, son bureau d'études intégré et son engagement envers la qualité, constitue un partenaire technique de premier plan pour répondre à ces besoins. Que vous soyez confronté à un dimensionnement complexe, à une spécification inhabituelle ou à un délai serré, l'expertise de Forge Jianing peut vous aider à trouver la solution la plus adaptée. N'hésitez pas à contacter l'équipe pour un devis ou une consultation technique : (咨询热线：176 9623 6479) – un interlocuteur francophone est à votre disposition pour vous accompagner dans vos projets.
