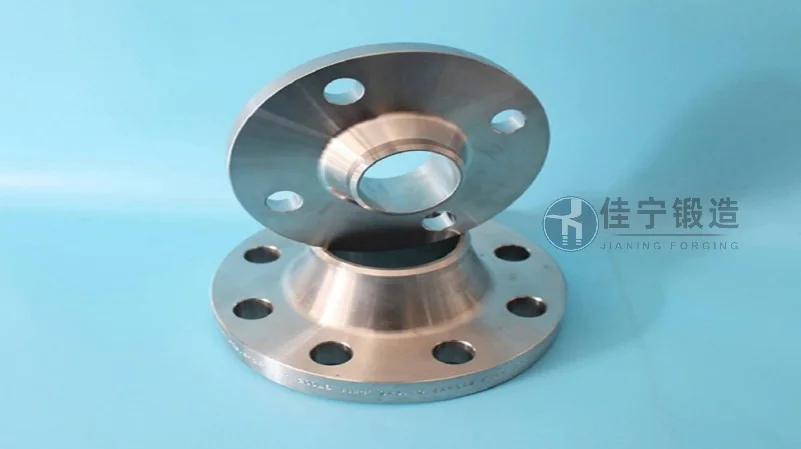

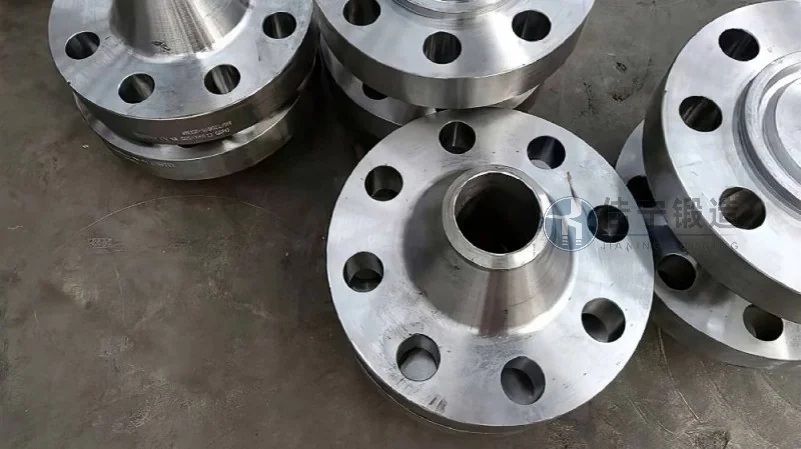

Présentation du Bride PN260 Forgé : Un Composant Clé pour les Industries de Haute Pression
Dans le paysage industriel actuel, la fiabilité des systèmes de tuyauterie sous haute pression est un enjeu stratégique pour de nombreux secteurs, allant de la pétrochimie à la production d'énergie en passant par le traitement des fluides agressifs. Le choix des composants d'assemblage, notamment des brides, devient alors déterminant pour garantir la sécurité, la longévité et la performance des installations. C'est dans ce contexte que le Bride PN260 forgé s'impose comme une solution technique de référence, conçue pour répondre aux exigences les plus strictes des environnements sévères. Sa conception en acier forgé, associée à une pression nominale de 260 bars, lui confère des caractéristiques mécaniques supérieures qui le distinguent des brides standards moulées ou usinées.
L'industrie mondiale des équipements sous pression connaît une évolution significative depuis 2024, avec une demande croissante pour des composants offrant à la fois une résistance accrue à la fatigue et une étanchéité optimale dans des conditions de température et de pression variables. Selon les analyses de marché récentes, le segment des brides forgées pour applications haute pression (PN160 et au-delà) devrait connaître une croissance annuelle moyenne de 6,8 % jusqu'en 2028, porté par l'expansion des capacités de raffinage en Asie et au Moyen-Orient. Le Bride PN260 forgé répond précisément à ce besoin : il allie une capacité de charge élevée à une structure métallurgique homogène, issue du processus de forgeage qui élimine les défauts internes généralement présents dans les pièces moulées. Ce niveau de qualité est essentiel pour les installations où une défaillance pourrait entraîner des arrêts de production coûteux ou des risques de sécurité.
Dans cet article, nous analyserons en détail les caractéristiques techniques du bride PN260 forgé, ses avantages distinctifs par rapport aux autres types de brides, et les critères essentiels pour un choix éclairé lors de la conception de vos réseaux de tuyauterie haute pression. Nous aborderons également les normes industrielles applicables, les tendances technologiques pour 2026, et des exemples concrets d'intégration réussie dans des projets exigeants. L'objectif est de fournir aux ingénieurs et aux acheteurs une vision complète et pragmatique de ce composant, en mettant en lumière sa valeur ajoutée dans un contexte de recherche de performance et de fiabilité. Forge Jianing (咨询热线：176 9623 6479) s'appuie sur une expertise de plus de vingt ans dans le forgeage de précision pour proposer des brides PN260 conformes aux normes internationales, avec un contrôle qualité rigoureux à chaque étape de fabrication.
Conception et Processus de Fabrication du Bride PN260 Forgé
La particularité du bride PN260 forgé réside dans son procédé de fabrication. Contrairement à une bride moulée qui est obtenue par coulée de métal en fusion dans un moule, la bride forgée est façonnée par déformation plastique à chaud ou à froid d'un lingot d'acier. Ce processus de forgeage, réalisé sous haute pression à l'aide de presses hydrauliques ou de marteaux-pilons, permet d'obtenir une structure granulaire fine et orientée dans le sens des contraintes mécaniques, ce qui améliore considérablement la résistance à la traction, à la fatigue et aux chocs thermiques.
Pour le bride PN260, l'acier utilisé est généralement un acier au carbone de qualité supérieure (comme le C22.8 ou le P250GH) ou un acier allié (comme le 1.4404 en version inoxydable pour les environnements corrosifs). Le choix du matériau dépend des conditions de service : température de fonctionnement, nature du fluide transporté, et exigences de résistance à la corrosion. Une fois le lingot chauffé à une température comprise entre 1100°C et 1250°C, il est soumis à une série de frappes ou de pressions pour lui donner la forme annulaire caractéristique de la bride, avec un alésage central précis et des trous de boulonnage. Ce processus élimine les soufflures, les retassures et autres défauts internes qui pourraient compromettre l'étanchéité sous pression.
Après forgeage, la pièce subit un traitement thermique de normalisation ou de trempe et revenu pour ajuster sa dureté et sa ténacité. Les dimensions finales sont obtenues par usinage de précision sur des tours CNC, garantissant des tolérances serrées conformes aux normes EN 1092-1 ou ASME B16.5. Pour le bride PN260, l'épaisseur de la collerette et le diamètre du cercle de boulons sont spécifiquement calculés pour supporter une pression de service de 260 bars (environ 26 MPa), avec un coefficient de sécurité adapté aux applications critiques. Chaque bride est ensuite contrôlée par essais non destructifs (ressuage, magnétoscopie, ultrasons) et un certificat de conformité est délivré, traçant la coulée d'acier et les paramètres de forgeage.
Avantages Structurels et Performance Mécanique
Le principal atout du bride PN260 forgé réside dans sa résistance mécanique supérieure. Les essais de traction montrent que la limite d'élasticité d'une bride forgée dépasse généralement de 20 à 30 % celle d'une bride moulée de même nuance d'acier. Cette caractéristique est cruciale lors de l'application de serrage sur les boulons, car elle permet d'atteindre des couples de serrage élevés sans déformation plastique de la collerette, garantissant ainsi une étanchéité parfaite sur toute la durée de vie de l'installation.
De plus, la structure homogène du métal forgé réduit le risque de fissuration par fatigue, en particulier dans les installations soumises à des cycles de pression ou de température répétés, comme les compresseurs alternatifs ou les échangeurs thermiques. Les données de retour d'expérience indiquent que les brides forgées présentent une durée de vie deux à trois fois supérieure aux brides moulées dans des conditions équivalentes. Cela se traduit par une réduction des coûts de maintenance et des arrêts non planifiés, un avantage financier non négligeable pour les exploitants.
Un autre aspect distinctif est la stabilité dimensionnelle. Le forgeage suivi d'un usinage de précision permet d'obtenir une planéité des faces d'étanchéité de 0,05 mm au maximum, contre 0,2 mm pour une bride moulée standard. Cette précision géométrique améliore l'étanchéité du joint et réduit les contraintes résiduelles dans l'assemblage boulonné. Pour les applications avec des joints spiralés ou métalliques, cette qualité de surface est indispensable pour éviter les fuites fugitives, notamment dans le cadre des réglementations environnementales de plus en plus strictes comme la directive Seveso en Europe.
Domaines d'Application et Conformité Normative
Le bride PN260 forgé trouve naturellement sa place dans les secteurs où la sécurité et la fiabilité sont primordiales. Dans l'industrie pétrolière et gazière, il est utilisé sur les collecteurs de production, les stations de pompage, les unités de traitement du gaz et les réseaux d'injection d'eau. Pour le raffinage, il équipe les échangeurs de chaleur haute pression, les réacteurs hydrogénants et les colonnes de distillation. Dans le secteur de l'énergie thermique et nucléaire, il est présent sur les circuits primaires et secondaires de vapeur, ainsi que sur les systèmes de refroidissement sous pression.
En termes de normes, le bride PN260 forgé peut être fabriqué selon plusieurs référentiels internationaux. La norme européenne EN 1092-1 définit les dimensions et les caractéristiques pour les brides PN série, y compris la PN260. La norme américaine ASME B16.5, bien que basée sur la classification en "Class" (Class 150, Class 300, etc.), peut être adaptée pour des équivalences techniques. En pratique, pour une pression de service de 260 bars, une bride Class 1500 (environ 255 bars à température ambiante) est souvent comparable, mais les dimensions exactes peuvent différer. Il est donc recommandé de se référer aux spécifications du projet et à l'analyse technique des conditions de service.
Les fabricants comme Forge Jianing proposent des brides PN260 forgées conformes à la fois aux normes européennes et américaines, avec une traçabilité complète des matériaux et des processus. Les brides peuvent être livrées avec des revêtements anticorrosion (galvanisation à chaud, peinture époxy) ou des préparations spéciales pour soudage sur mesure. Pour les applications cryogéniques ou à haute température (de -40°C à +500°C), des nuances d'acier spécifiques sont disponibles, avec des certifications correspondant aux directives européennes (CE) ou américaines (API).
Critères de Sélection et Bonnes Pratiques d'Installation
Choisir un bride PN260 forgé adapté à son application nécessite de prendre en compte plusieurs paramètres. Le premier est le diamètre nominal (DN), qui va de DN15 à DN600 en standard. Pour des dimensions supérieures, le forgeage peut être plus complexe et nécessiter des équipements spécifiques. Le second est le type de face d'étanchéité : les faces planes (Ra ≤ 3,2 µm) conviennent pour les joints plats, tandis que les faces à emboîtement (RF) ou à tenon et mortaise sont préférées pour les joints spiralés ou métalliques. Pour des pressions de 260 bars, une face RF avec une rugosité de surface Ra 1,6 µm est souvent retenue pour garantir une bonne adhérence du joint.
Lors de l'installation, le serrage des boulons doit être effectué avec une clé dynamométrique calibrée, en respectant les couples de serrage préconisés par le fabricant, généralement entre 80 % et 90 % de la limite d'élasticité des boulons. Il est conseillé d'utiliser des rondelles d'appui et de lubrifier les filetages pour éviter le grippage. Pour les assemblages soumis à des variations thermiques, une technique de serrage par étapes croisées est recommandée pour répartir la charge uniformément. Un contrôle périodique de la précontrainte des boulons après les premiers cycles de fonctionnement permet de détecter un éventuel tassement du joint ou une relaxation des boulons.
Les utilisateurs doivent également tenir compte des coefficients de dilatation thermique des matériaux. Par exemple, un bride forgé en acier inoxydable austénitique (304 ou 316) se dilate davantage qu'un bride en acier au carbone. Dans les assemblages mixtes, il faut prévoir un jeu suffisant dans les trous de boulons ou utiliser des boulons en matériau à faible dilatation. Pour les applications soumises à des vibrations, l'ajout de contre-écrous ou de rondelles frein peut être nécessaire. Enfin, l'étanchéité statique repose sur le choix du joint adapté à la pression et à la température : un joint spiralé en acier inoxydable et graphite peut supporter jusqu'à 300 bars et 450°C, tandis qu'un joint métallique de type Kammprofile convient pour des pressions encore plus élevées.
Avantages Concurrentiels et Retour sur Investissement
Investir dans un bride PN260 forgé de qualité représente un coût initial plus élevé qu'une bride moulée standard, mais les bénéfices à long terme sont significatifs. La réduction des fuites permet d'économiser sur les pertes de fluides, souvent sous-estimées : une micro-fuite de 1 litre par heure sur un circuit d'eau à 260 bars peut représenter 8 760 litres par an, soit un coût direct en matière première et un impact environnemental non négligeable. Pour les hydrocarbures ou les gaz, les économies sont encore plus importantes, sans parler des amendes potentielles pour non-respect des normes d'émissions.
D'un point de vue maintenance, la durabilité accrue des brides forgées réduit la fréquence des interventions. Une raffinerie moyenne peut compter plusieurs milliers de brides. Si chaque bride nécessite un remplacement tous les 5 ans pour les brides moulées contre tous les 12 ans pour les brides forgées, le gain en coûts de main-d'œuvre et de pièces de rechange est considérable. De plus, la fiabilité des brides forgées diminue les risques d'arrêt d'urgence, qui peuvent coûter jusqu'à plusieurs dizaines de milliers d'euros par heure dans une unité de production.
Forge Jianing, en tant que fabricant spécialisé dans le forgeage de précision, propose des brides PN260 forgées avec des délais de livraison compétitifs grâce à un stock de matières premières certifiées et une capacité de production flexible. L'entreprise met à disposition des services d'ingénierie pour l'optimisation des plans de brides non standard, l'étude des contraintes par éléments finis, et la réalisation de prototypes avant fabrication en série. Chaque bride est livrée avec un dossier qualité complet incluant les certificats matière, les résultats des contrôles non destructifs et les dimensions relevées. Cette traçabilité est un atout majeur pour les projets soumis à des audits de sécurité stricts.
Conclusion : Un Choix Stratégique pour les Installations Haute Pression
Le bride PN260 forgé s'impose comme un composant d'assemblage de première importance pour toute installation de tuyauterie fonctionnant sous des pressions élevées et des conditions exigeantes. Sa résistance mécanique supérieure, sa fiabilité à long terme et sa conformité aux normes internationales en font un choix privilégié par les bureaux d'études et les exploitants soucieux de performance et de sécurité. Alors que les réglementations environnementales et de sécurité deviennent de plus en plus strictes, l'utilisation de brides forgées de haute qualité permet de répondre aux exigences de l'industrie 4.0 en matière de maintenance prédictive et de réduction des émissions fugitives.
L'évolution technologique prévue pour 2026 dans le domaine des alliages et des revêtements pourrait encore améliorer les caractéristiques des brides forgées, avec l'apparition de nuances d'acier à très haute limite d'élasticité (jusqu'à 800 MPa) et de traitements de surface nanocomposites qui doublent la résistance à la corrosion. Les fabricants comme Forge Jianing investissent dans la recherche pour intégrer ces innovations tout en maintenant des coûts compétitifs. Pour les ingénieurs et les décideurs, le choix d'un bride PN260 forgé ne se limite pas à un simple composant technique : c'est un investissement dans la sécurité, la durabilité et l'efficacité économique de leurs installations.
En conclusion, que vous conceviez un nouveau réseau haute pression ou que vous rénoviez une installation existante, le bride PN260 forgé mérite une attention particulière. Ses avantages distinctifs, associés au savoir-faire industriel d'un partenaire comme Forge Jianing, vous garantissent une solution fiable et performante, adaptée aux défis de l'industrie moderne. Prenez le temps d'évaluer vos besoins spécifiques en termes de dimensions, de matériaux et de conditions de service, et n'hésitez pas à solliciter des conseils techniques pour optimiser votre choix. La sécurité et la rentabilité de vos opérations en dépendent. (咨询热线：176 9623 6479)
