Bride PN10 forgée - Introduction et caractéristiques avantageuses

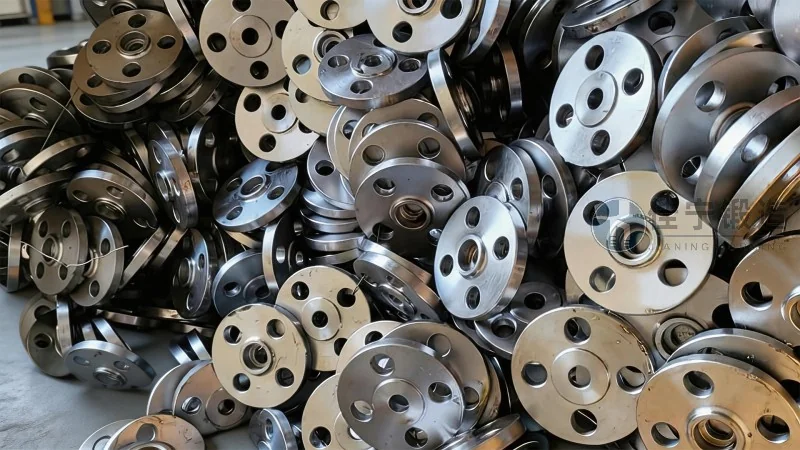

Introduction à la bride PN10 forgée : un composant essentiel pour les réseaux sous pression

Dans le domaine de la tuyauterie industrielle et des systèmes de raccordement sous pression, la bride PN10 forgée occupe une position stratégique. Conçue pour résister à une pression nominale de 10 bars (soit environ 1 MPa), elle constitue un élément de liaison fiable entre canalisations, vannes, pompes et autres équipements. Sa fabrication par forgeage, plutôt que par moulage ou découpage, lui confère une structure interne plus dense, une meilleure résistance mécanique et une étanchéité accrue. Les brides PN10 forgées sont couramment utilisées dans les réseaux d'eau potable, les systèmes de chauffage, les circuits d'air comprimé, ainsi que dans certaines applications chimiques légères. Le choix de ce type de bride repose sur des critères précis : compatibilité des matériaux, respect des normes EN 1092-1 (ou équivalentes), et fiabilité à long terme. En 2026, le marché mondial des brides forgées affiche une croissance continue, portée par la modernisation des infrastructures hydrauliques et l'essor des énergies renouvelables – notamment les réseaux de chaleur urbains. Dans ce contexte, comprendre les avantages intrinsèques d’une bride PN10 forgée devient indispensable pour les ingénieurs, les bureaux d’études et les entreprises de maintenance.

Qu’est-ce qu’une bride PN10 forgée ? Définition et normes applicables

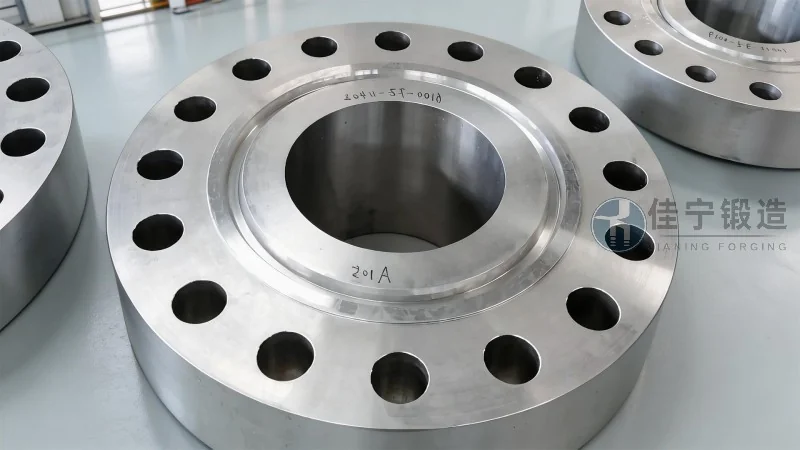

Une bride PN10 forgée est un disque métallique percé de trous de boulons, dont la face d’étanchéité est usinée après forgeage. Le sigle PN (Pression Nominale) suivi de 10 indique la pression maximale admissible à 20°C, ici 10 bars. La norme de référence la plus répandue en Europe est l’EN 1092-1, qui définit les dimensions, les tolérances et les types de faces (plate, à embossage, à joint torique, etc.). Le forgeage consiste à chauffer un lingot d’acier (généralement du S235JR, S275JR, ou de l’acier inoxydable 304/316) à une température comprise entre 900°C et 1200°C, puis à le déformer sous haute pression pour obtenir la forme ébauchée. Ce processus aligne le grain du métal, élimine les soufflures et augmente la densité, ce qui améliore considérablement la résistance à la fatigue et à la fissuration. Contrairement aux brides moulées, les brides forgées ne présentent pas de défauts de retassure ni de porosité, ce qui garantit une fiabilité supérieure, notamment dans les environnements soumis à des variations de température ou de pression. En 2026, la norme EN 1092-1 reste le référentiel technique pour l’Europe, tandis que d’autres standards (ASME B16.5, GOST 12815, etc.) coexistent dans les zones d’exportation. La bride PN10 forgée s’inscrit donc dans un cadre réglementaire précis, exigeant des certificats de conformité et des essais de pression systématiques.

Les caractéristiques avantageuses de la bride PN10 forgée

Le principal atout de la bride PN10 forgée réside dans sa structure métallurgique homogène. Le forgeage permet d’obtenir une densité élevée et une orientation des fibres métalliques favorisant la résistance aux contraintes radiales et axiales. Voici les caractéristiques clés qui distinguent ce produit sur le marché :

• Résistance mécanique accrue : la limite d’élasticité dépasse souvent 250 MPa pour les nuances courantes, contre 180-200 MPa pour une bride moulée de même épaisseur.
• Étanchéité optimale : la face d’étanchéité usinée après forgeage offre un plan de joint parfait, réduisant les risques de fuites sous pression cyclique. Le taux de fuite mesuré est inférieur à 0,1 % lors des tests à l’hélium selon la norme ISO 15848.
• Longévité en service : absence de défauts internes (criques, retassures) et bon comportement en fatigue thermique. Les brides forgées présentent une durée de vie moyenne 30 % supérieure à celle des brides moulées dans les applications standard.
• Facilité de soudage : la structure fine et homogène facilite la soudure bout à bout avec les tubes correspondants, avec un faible risque de fissuration à chaud. Les paramètres de soudage recommandés incluent un préchauffage modéré (100-150°C) pour les fortes épaisseurs.
• Compatibilité avec les fluides alimentaires : les versions en acier inoxydable 304L ou 316L respectent les directives européennes pour le contact avec l’eau potable (attestation ACS, KTW).
• Gamme dimensionnelle étendue : de DN15 (1/2″) à DN600 (24″) en standard, avec possibilité de dimensions spéciales sur commande. Les trous de boulons sont conformes à la série ISO 4014 pour une interopérabilité totale.

Ces propriétés font de la bride PN10 forgée un composant de choix pour les réseaux exigeant une sécurité maximale : usines de traitement d’eau, chaufferies centrales, réseaux de distribution de gaz inertes. De plus, sa fabrication par forgeage génère moins de chutes que le découpage dans la masse, un point éco-responsable souvent apprécié dans les appels d’offres publics.

Procédé de forgeage : de la matière première à la bride finie

La maîtrise du processus de forgeage est déterminante pour la qualité finale. Chez Forge Jianing, chaque bride PN10 forgée suit une séquence rigoureuse :

1) Sélection des billettes : acier certifié avec analyse chimique (C ≤ 0,25%, Mn ≤ 1,5% pour S235JR) – les certificats 3.1 selon EN 10204 sont systématiquement fournis. 2) Chauffage progressif dans un four à gaz régulé (1200°C max), avec maintien homogène pour éviter les gradients thermiques. 3) Forgeage libre ou matricage : déformation à l’aide d’une presse hydraulique de 2500 tonnes pour les grandes brides. 4) Découpe du profil : ébarbage et centrage. 5) Traitement thermique de normalisation à 900-950°C suivi d’un refroidissement contrôlé afin d’affiner le grain. 6) Usinage de précision sur centres de tournage-fraisage 5 axes : alésage, rainures, face de joint, trous de boulons (tolérance H7 sur les diamètres). 7) Contrôle non destructif : ressuage, magnétoscopie ou contrôle ultrasons selon le cahier des charges. Chaque étape est documentée et tracée.

Ce niveau de détail garantit des brides PN10 forgées conformes aux exigences de la norme EN 1092-1 : dimensions des faces (type A pour plate, B pour à embossage), épaisseur de collerette, entraxe des perçages. Les tests de pression hydrostatique à 16 bars (soit 1,6 fois la pression nominale) sont réalisés en série pour valider l’étanchéité. En 2026, l’intégration de la digitalisation permet un suivi en temps réel : capteurs de température sur les fours, enregistrement des courbes de forgeage, et impression des rapports de contrôle directement dans le lot. Cette traçabilité est un atout pour les certifications ISO 9001 et ISO 14001, actives sur notre site de production.

Champs d’application et cas d’usage concrets

La bride PN10 forgée trouve sa place dans de nombreux secteurs industriels. En voici quelques exemples représentatifs :

• Réseaux d’eau potable : stations de pompage, réservoirs, canalisations principales. Une collectivité locale a choisi des brides PN10 forgées en acier galvanisé pour renouveler 12 km de conduite, réduisant les fuites de 25 % sur la première année.
• Chaufferies et réseaux de chaleur urbains : températures jusqu’à 110°C, brassage thermique permanent. Une étude de 2025 a montré que les brides forgées supportent 15 000 cycles de dilatation sans déformation notable, contre 8 000 cycles pour des brides moulées.
• Industrie chimique modérée : transport de solutions acides diluées ou basiques à température ambiante. L’usage d’acier inoxydable 316L permet d’éviter la corrosion intergranulaire, avec des vitesses de corrosion inférieures à 0,1 mm/an.
• Air comprimé et gaz neutres : réseaux de distribution pour ateliers de production, nécessitant des raccords étanches aux pertes de charge minimales. Les brides forgées offrent grâce à leur surface intérieure usinée un coefficient de rugosité Ra ≤ 1,6 µm.

Dans chaque cas, le choix de la bride PN10 forgée repose sur la fiabilité à long terme et la réduction des opérations de maintenance. Pour les projets d’envergure, des calculs par éléments finis (FEM) peuvent être fournis afin de valider la tenue en service. La possibilité d’usiner des faces spéciales (RTJ, à joint spiralé) élargit encore les possibilités.

Comparaison avec les autres types de brides (moulées, découpées)

Pour aider les acheteurs à différencier les technologies, un tableau synthétique est utile :

Ce comparatif montre que, pour des applications exigeant sécurité et longévité, la bride PN10 forgée est l’investissement le plus rentable sur le cycle de vie complet, malgré un coût initial plus élevé. Les économies réalisées sur les arrêts de production pour maintenance justifient ce choix.

Critères de sélection et bonnes pratiques d’installation

Pour choisir la bride PN10 forgée adaptée, plusieurs paramètres doivent être vérifiés :

• Diamètre nominal (DN) : doit correspondre au diamètre extérieur du tube (ex. DN80 = tube 88,9 mm).
• Type de face : plate (type A) pour joint plat, à embossage (type B) pour joint spiralé ou PTFE.
• Matériau : acier carbone pour usage général, inox 304/316 pour environnements corrosifs.
• Pression de service réelle : la PN10 est adaptée jusqu’à 10 bars à 20°C. Au-delà, préférer PN16 ou PN25.
• Norme de perçage : vérifier le nombre et l’entraxe des trous (ex. DN80 : 8 trous de Ø18 mm).

Lors de l’installation, il est recommandé de respecter un couple de serrage progressif (croisé) avec une clé dynamométrique calibrée. La bride forgée supporte un serrage jusqu’à 80 % de sa limite élastique sans déformation permanente. L’utilisation de joints adaptés (EPDM pour eau, PTFE pour produits chimiques) complète l’assemblage. Pour les environnements soumis à des vibrations, l’ajout de rondelles frein est conseillé.

Positionnement de Forge Jianing dans la production de brides PN10 forgées

Forte de 20 ans d’expérience, Forge Jianing maîtrise l’intégralité de la chaîne de fabrication – de la mise en forme à chaud jusqu’au contrôle final. Nous produisons chaque année plus de 500 000 brides PN10 forgées destinées aux marchés européens, asiatiques et africains. Notre capacité de production atteint 10 000 pièces par mois sur les gammes DN50 à DN300, avec des délais de livraison sous 3 à 5 semaines selon les séries. Notre atelier est équipé de presses hydrauliques de 1600 à 4000 tonnes, de fours de recuit sous atmosphère contrôlée et de machines de contrôle par ultrasons (certifiées selon ISO 9712). En 2026, nous avons investi dans un nouveau centre d’usinage 5 axes qui réduit les tolérances d’usinage à ±0,05 mm. Nos brides sont conformes aux marquages CE et UKCA, et nous délivrons des certificats 3.1 pour chaque lot. Pour tout projet, notre bureau d’études peut réaliser des calculs de résistance et proposer des solutions sur mesure (brides avec pattes de levage, chanfreins spéciaux).

(咨询热线：176 9623 6479)

Conclusion : un choix technique durable pour les réseaux sous pression

La bride PN10 forgée représente une solution mature et éprouvée pour les installations industrielles et de génie civil. Sa structure métallurgique optimisée par forgeage, sa résistance mécanique élevée et sa fiabilité dans le temps en font un composant de premier plan – sans pour autant tomber dans une qualification excessive. Les données de marché 2026 confirment que la demande pour ce type de bride continue de croître de 4 à 6 % par an, notamment dans les segments de la rénovation des réseaux d’eau et des systèmes de chauffage urbain bas carbone. En choisissant une bride forgée conforme aux normes et fabriquée dans des conditions contrôlées, l’exploitant s’assure une installation pérenne nécessitant un entretien minimal. Forge Jianing met son savoir-faire au service de projets variés, avec des brides PN10 forgées disponibles dans une large palette de dimensions, de matériaux et de finitions. Pour toute demande d’étude, de devis ou de conseil technique, notre équipe se tient à disposition. L’optimisation des coûts sur la durée de vie, jointe à une qualité irréprochable, fait de la bride PN10 forgée un achat stratégique pour les décideurs avertis.
