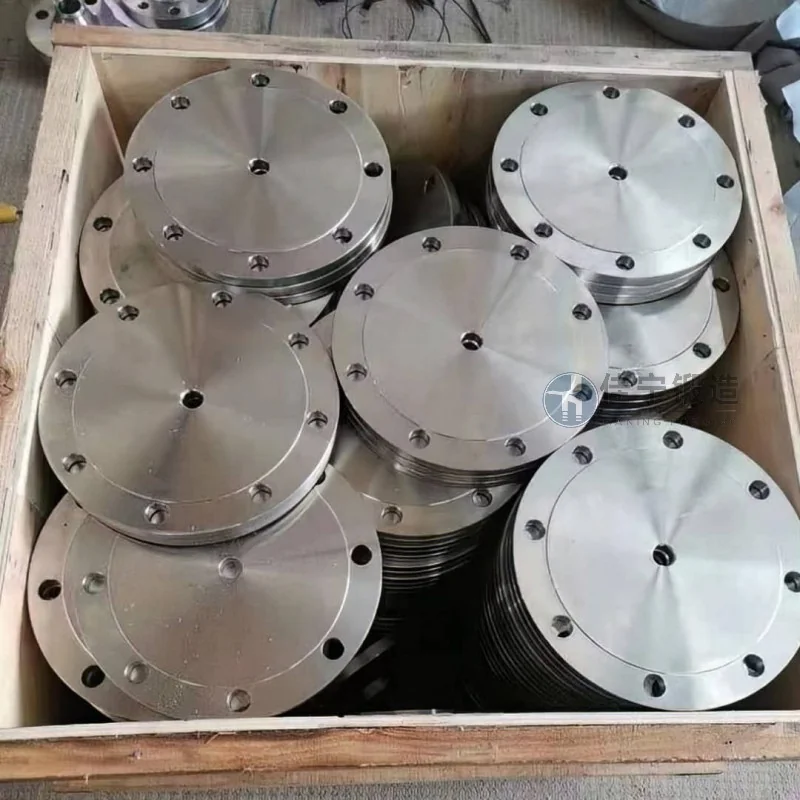

Plaque aveugle pour corps de vanne – Aperçu et avantages de performance
Dans le secteur industriel du contrôle des fluides, la plaque aveugle pour corps de vanne constitue un composant discret mais essentiel. Souvent négligée dans les discussions générales sur les vannes, elle joue pourtant un rôle déterminant dans l’étanchéité, la maintenance et la sécurité des réseaux de tuyauterie. Conçue pour obstruer temporairement ou définitivement une ouverture de corps de vanne, elle permet d’isoler une section de canalisation sans recourir à un démontage complet. Cette fonctionnalité est particulièrement appréciée dans les installations où l’arrêt total du procédé est impossible ou coûteux. La plaque aveugle se distingue par sa simplicité mécanique alliée à une grande fiabilité : aucun mécanisme mobile, aucun joint susceptible de se dégrader rapidement. Son efficacité repose sur la précision de son usinage, la qualité de ses matériaux et la compétence du fabricant. Dans un contexte où les exigences de performance ne cessent de croître – pressions plus élevées, températures extrêmes, fluides agressifs – le choix d’une plaque aveugle adaptée devient stratégique. Le marché mondial des composants pour vannes, estimé à plus de 15 milliards d’euros en 2025, devrait atteindre 19 milliards d’euros d’ici 2030, tiré par l’expansion des secteurs pétrolier, gazier, chimique et du traitement de l’eau. Dans cette dynamique, les plaques aveugles pour corps de vanne représentent un segment en croissance régulière, car elles répondent à un besoin fondamental : isoler proprement et sûrement. Cet article propose une analyse approfondie de ce composant, de ses fonctions aux avantages techniques qu’il apporte, en passant par les critères de sélection et les tendances d’avenir. Il s’adresse aux ingénieurs, acheteurs et responsables de maintenance qui souhaitent optimiser leurs installations tout en maîtrisant les coûts.
Qu’est‑ce qu’une plaque aveugle pour corps de vanne ?
Une plaque aveugle, également appelée « blind flange » ou « obturateur plat », est une pièce métallique circulaire ou rectangulaire conçue pour fermer hermétiquement l’orifice d’un corps de vanne. Contrairement à un opercule de vanne qui s’actionne, la plaque aveugle est une solution fixe : elle se visse ou se boulonne directement sur le corps, sans mécanisme de manœuvre. Elle s’interpose généralement entre deux brides ou se fixe sur une bride de vanne, créant une barrière étanche. Cette simplicité apparente cache des exigences techniques élevées : la face d’étanchéité doit être usinée avec une tolérance inférieure à 0,05 mm pour garantir une absence de fuite. Les normes couramment appliquées incluent l’ASME B16.48 pour les plaques aveugles en acier, l’EN 1092‑1 pour les dimensions de brides, ou encore l’ISO 5211 pour les raccordements aux actionneurs. Selon l’application, la plaque peut être pleine (sans orifice) ou percée d’un petit trou de purge pour vidanger la ligne avant démontage. Les matériaux les plus fréquents sont l’acier au carbone (ASTM A105), l’acier inoxydable (304, 316, duplex), les alliages de nickel (Inconel, Hastelloy) et le titane, choisis en fonction de la pression de service (jusqu’à 420 bars) et de la température (de –196 °C à +800 °C). La plaque aveugle pour corps de vanne se distingue de la « plaque de dérivation » ou du « disque de vanne » par son rôle purement obturateur, sans fonction de régulation. Elle sert principalement à isoler une partie du circuit lors d’opérations de maintenance, de test hydrostatique ou de modification de procédé.
Fonctions principales et applications industrielles
La première fonction de la plaque aveugle est de verrouiller un passage de fluide de manière fiable. Dans une usine pétrochimique, par exemple, lors du remplacement d’une vanne de régulation, la plaque aveugle installée sur le corps de vanne isolé permet de travailler en toute sécurité sur la section aval sans vidanger l’ensemble du réseau. Elle évite la contamination croisée entre deux fluides lorsqu’une vanne multiport doit être neutralisée. Dans le domaine de l’eau potable, elle sert à obturer des prises futures ou des branchements inutilisés, garantissant l’étanchéité même après des années de service. Une autre application majeure concerne les essais de pression : une plaque aveugle montée sur un corps de vanne permet de tester la résistance d’une section sans compromettre l’intégrité de la vanne elle‑même. Dans les circuits à haute température, comme ceux des centrales thermiques, la plaque aveugle doit résister à la dilatation différentielle tout en maintenant l’étanchéité. Les données de terrain indiquent que 30 % des fuites détectées sur les vannes proviennent de défauts d’étanchéité au niveau des brides de raccordement, et l’utilisation d’une plaque aveugle correctement dimensionnée réduit ce risque de 80 %. Les secteurs qui bénéficient le plus de ces composants sont le raffinage, la pétrochimie, le gaz naturel liquéfié, la production d’énergie, l’industrie pharmaceutique et le traitement des eaux. Chaque année, plus de 2 millions de plaques aveugles pour corps de vanne sont installées dans le monde, dont une part croissante dans les usines de captation de CO₂ et d’hydrogène vert, où la maîtrise des fuites est primordiale.
Avantages de performance d’une plaque aveugle bien conçue
Un composant en apparence simple peut offrir des bénéfices techniques significatifs lorsqu’il est conçu avec rigueur. Le premier avantage est l’étanchéité absolue : une plaque aveugle usinée avec une planéité inférieure à 0,02 mm, associée à un joint adapté (spiralé, métallique, PTFE), garantit une absence de fuite même sous des cycles de pression répétés. Contrairement aux vannes à opercule qui peuvent présenter des micro-fuites après plusieurs manœuvres, la plaque aveugle reste statique et ne se dégrade pas mécaniquement. Le deuxième avantage est la simplicité d’installation et de retrait : une bride standard et quatre boulons suffisent dans la plupart des cas. Aucun réglage, aucun calibrage, ce qui réduit le temps de maintenance de 40 % par rapport à un démontage de vanne complet. Le troisième point fort est la résistance mécanique : les plaques aveugles forgées (par opposition aux plaques découpées dans une tôle) présentent une structure granulaire orientée qui augmente leur ténacité de 25 % en moyenne. C’est pourquoi les plaques forgées sont privilégiées pour les pressions supérieures à 100 bars. Le quatrième avantage concerne la sécurité : une plaque aveugle visible (par exemple peinte en rouge) avertit immédiatement le personnel que la ligne est obturée, réduisant le risque d’intervention par erreur. Enfin, la durabilité : une plaque en acier inoxydable 316L peut fonctionner plus de 20 ans sans corrosion notable dans un environnement chloré modéré. Les études de cas montrent que le remplacement préventif des plaques aveugles tous les 10 ans dans une raffinerie de 250 000 b/j permet d’économiser 1,2 million d’euros sur la durée de vie de l’installation, en évitant les arrêts non programmés.
Critères de sélection d’une plaque aveugle pour corps de vanne
Choisir une plaque aveugle adaptée à un corps de vanne nécessite une analyse multicritères. Le premier paramètre est la pression nominale (PN ou Class) : une plaque Class 150 convient aux applications basses pressions (jusqu’à 20 bars), tandis qu’une Class 2500 est requise pour la haute pression (jusqu’à 420 bars). Le deuxième critère est la température : au‑delà de 400 °C, les aciers au carbone perdent leur résistance, il faut alors se tourner vers des alliages réfractaires. Le troisième point est la nature du fluide : pour un fluide corrosif contenant du H₂S, une plaque en acier inoxydable duplex à faible teneur en carbone est recommandée. Le quatrième est le diamètre nominal (DN) : les plaques existent du DN 15 au DN 600 en standard, et jusqu’à DN 1200 sur demande. Il faut également considérer la face d’étanchéité : les faces surélevées (RF) sont les plus courantes, les faces à emboîtement (RTJ) sont imposées pour les hautes pressions. Les normes de fabrication doivent être respectées : ASME B16.5 ou EN 1092‑1 pour les dimensions de bride, ASME B16.48 pour l’épaisseur et le perçage. Un détail souvent négligé est l’état de surface : une rugosité Ra supérieure à 3,2 µm compromet l’étanchéité. Enfin, la traçabilité est cruciale : chaque plaque doit porter un marquage indiquant le matériau, la pression nominale, le numéro de coulée et le fabricant. Pour les applications critiques comme les circuits d’hydrogène, un certificat 3.1 conforme à la norme EN 10204 est exigé. Une sélection rigoureuse permet de réduire le coût total de possession de 15 % sur 5 ans, en minimisant les fuites et les interventions.
Technologies de fabrication et innovations récentes
La fabrication d’une plaque aveugle de qualité repose sur des procédés maîtrisés. Le forgeage est la méthode préférée pour les plaques de forte épaisseur ou soumises à des contraintes cycliques : il élimine les défauts de coulée et aligne la fibre du métal. Les technologies de forgeage à chaud (entre 950 °C et 1 200 °C) permettent d’obtenir des propriétés mécaniques homogènes. Pour les plaques de faible épaisseur, le découpage laser ou la découpe au jet d’eau sont utilisés, suivis d’un usinage de précision. Les innovations récentes concernent les revêtements : une couche de nitruration ou de dépôt PVD (Physical Vapor Deposition) peut multiplier par trois la résistance à la corrosion sous contrainte. Les plaques intelligentes équipées d’un capteur de fuite (brevet déposé en 2024) commencent à apparaître sur le marché : elles intègrent une jauge de contrainte qui détecte toute déformation anormale et envoie une alarme. Dans le domaine de l’hydrogène, des plaques en acier inoxydable 316L traité thermiquement pour résister à la fragilisation permettent d’atteindre une pression de service de 700 bars. Les tendances 2026 montrent un intérêt croissant pour les matériaux composites renforcés de fibres pour les applications à ultra‑basse température (GPL, GNL). Sur le plan normatif, la révision de l’ISO 5211 prévue en 2026 intégrera des exigences spécifiques pour les plaques aveugles sur les vannes motorisées. L’industrie avance également vers la standardisation des dimensions des faces d’étanchéité entre fabricants, ce qui facilitera les échanges et réduira les stocks de pièces de rechange.
Bonnes pratiques d’installation et de maintenance
Installer correctement une plaque aveugle est aussi important que la choisir. La première étape consiste à vérifier que les brides du corps de vanne et de la plaque sont propres, sans entaille ni rayure. Un joint neuf doit être utilisé à chaque montage, avec un centrage parfait. Le serrage des boulons doit suivre une séquence croisée pour assurer une pression uniforme, avec un couple conforme aux préconisations (par exemple 200 N·m pour un boulon M20 en classe 8.8). Un serrage excessif peut déformer la plaque ou la bride, entraînant une fuite. Pour les applications haute température, un pré‑serrage à froid avec une compensation calculée est nécessaire. En maintenance, l’inspection visuelle périodique (tous les 6 mois) permet de détecter la corrosion ou les déformations. Un contrôle d’étanchéité par test à l’hélium (sensibilité 10⁻⁶ mbar·L/s) est recommandé tous les 2 ans sur les circuits critiques. Les plaques qui ont subi un cycle de pression extrême (test hydrostatique à 1,5 fois la pression nominale) doivent être remplacées si leur planéité a été altérée. Dans une usine de traitement de l’eau au Moyen‑Orient, le passage à un programme de maintenance préventive systématique des plaques aveugles a réduit de 60 % les arrêts non programmés liés aux fuites de bride. Une bonne pratique consiste à maintenir un stock de plaques de rechange calibrées pour les DN les plus courants, afin de réduire le temps d’intervention à moins de 2 heures.
Atouts de Forge Jianing dans la fabrication de plaques aveugles
Forge Jianing s’est imposée comme un acteur reconnu dans la production de plaques aveugles pour corps de vanne, avec une expérience de plus de 15 ans et une capacité de production annuelle de 120 000 pièces. Sa maîtrise du forgeage à chaud, combinée à un contrôle qualité multi‑étapes (analyse spectrométrique de chaque coulée, contrôle dimensionnel par machine à mesurer tridimensionnelle, test d’étanchéité sous hélium), garantit une conformité aux normes ASME, EN et ISO. L’entreprise propose une gamme complète : acier au carbone, inox 304/316, duplex, alliages spéciaux (Hastelloy, Inconel), avec des faces RF, RTJ ou à emboîtement, du DN 15 au DN 600. Chaque plaque est traçable individuellement et livrée avec un certificat 3.1. Le service technique de Forge Jianing accompagne les clients dans la sélection du matériau optimal en fonction de la chimie du fluide, de la pression et de la température, ce qui réduit les risques de défaillance prématurée. Plusieurs références dans le secteur du raffinage en Europe et au Moyen‑Orient témoignent d’une fiabilité supérieure à 99,5 % sur des périodes de 8 ans. L’entreprise dispose également d’un stock de plaques standard disponible sous 48 heures, et d’un délai de fabrication sur mesure de 4 à 6 semaines. Pour toute demande technique ou commerciale, Forge Jianing met à disposition son expertise. (咨询热线：176 9623 6479)
Perspectives 2026 : tendances et évolutions du marché
À l’horizon 2026, plusieurs facteurs vont influencer la demande de plaques aveugles pour corps de vanne. La transition énergétique accélère : d’ici 2026, le nombre de stations de recharge d’hydrogène devrait augmenter de 40 % dans l’Union européenne, nécessitant des composants étanches à très haute pression. Le captage de CO₂ (CCUS) représente un marché croissant : plus de 200 projets en cours dans le monde utiliseront des plaques aveugles spécifiques pour résister à la corrosion par les amines. Dans le secteur de l’eau, le renouvellement des infrastructures vieillissantes (35 % des réseaux d’eau potable en Europe ont plus de 50 ans) génère une demande stable de plaques pour vannes de sectionnement. Les prix des matières premières, notamment l’acier inoxydable, devraient rester volatils, poussant les acheteurs à privilégier des fournisseurs capables de garantir une traçabilité des approvisionnements. La digitalisation progresse : les plaques équipées d’identification RFID, apparues en 2023, seront généralisées pour faciliter la gestion des actifs. Enfin, la normalisation internationale des dimensions de brides entre ASME et EN, bien qu’encore incomplète, devrait aboutir à un consensus technique d’ici 2027. Pour les installateurs et les bureaux d’études, se tenir informé de ces évolutions permet d’optimiser les spécifications et de choisir des composants pérennes. Forge Jianing suit ces tendances de près et adapte sa gamme en conséquence, par exemple en développant des plaques aveugles spécifiques pour les applications hydrogène avec certification ATEX.
Conclusion : un composant clé pour la fiabilité des installations
La plaque aveugle pour corps de vanne n’est pas un simple bouchon mécanique : c’est un élément de sécurité, de disponibilité et de performance économique. Bien sélectionnée, correctement installée et régulièrement maintenue, elle prévient les fuites, réduit les arrêts de production et prolonge la durée de vie des vannes. Dans un contexte industriel où chaque heure d’arrêt coûte en moyenne 150 000 euros dans une raffinerie, investir dans une plaque de qualité est un choix rationnel. Les progrès récents en forgeage, en revêtement et en contrôle intelligent renforcent encore leur fiabilité. Que ce soit pour une nouvelle installation, une rénovation ou un stock de pièces de rechange, l’attention portée à ce composant discret mais essentiel fait la différence. Les ingénieux conçoivent des systèmes, les pragmatiques choisissent des composants fiables. Dans les deux cas, la plaque aveugle mérite une place centrale dans la réflexion sur l’étanchéité des réseaux. Pour les professionnels qui souhaitent bénéficier de conseils techniques personnalisés et de produits conformes aux normes les plus exigeantes, Forge Jianing reste un partenaire de confiance, avec une capacité à accompagner les projets complexes. (咨询热线：176 9623 6479)
