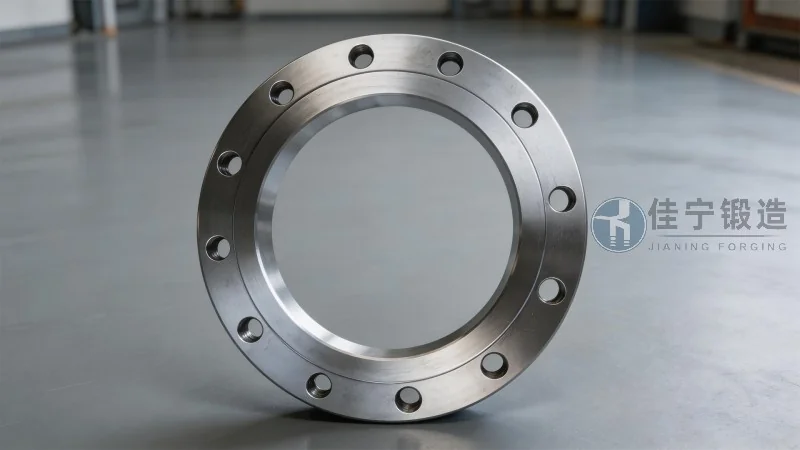

Introduction aux brides à souder bout à bout à diamètre variable
Dans le paysage industriel actuel, la fiabilité des assemblages mécaniques et des systèmes de tuyauterie repose en grande partie sur la qualité des composants de raccordement. Parmi eux, la bride à souder bout à bout à diamètre variable occupe une place stratégique. Contrairement aux brides standard de dimensions fixes, ce composant permet de connecter deux tuyaux ou équipements dont les diamètres diffèrent, tout en assurant une étanchéité et une résistance mécanique optimales. Ce type de bride est couramment utilisé dans les secteurs pétrolier, gazier, chimique, naval et énergétique, où les variations de diamètre sont fréquentes en raison de contraintes de conception ou de modifications d’infrastructure.
En 2026, le marché mondial des composants de raccordement industriels connaît une croissance soutenue, portée par la modernisation des réseaux de pipelines, l’expansion des capacités de raffinage et la transition vers des installations plus modulaires. Selon les dernières analyses sectorielles, la demande de brides à diamètre variable devrait augmenter de 6,2 % par an entre 2025 et 2030, principalement dans les régions Asie-Pacifique et Moyen-Orient. Dans ce contexte, comprendre les spécificités techniques, les avantages distinctifs et les critères de sélection de ces brides devient essentiel pour les ingénieurs, les acheteurs et les décideurs.
Forge Jianing, acteur reconnu dans la fabrication de brides forgées depuis plus de vingt ans, propose une gamme complète de brides à souder bout à bout à diamètre variable, conçues selon les normes internationales ASME B16.5, ASME B16.47, EN 1092-1 et GOST. Ces pièces sont obtenues par forgeage matriciel, suivi d’un usinage de précision, ce qui garantit une structure métallique dense et l’absence de défauts internes. L’entreprise met également un point d’honneur à respecter les exigences les plus strictes en matière de contrôle qualité, avec des tests non destructifs systématiques et une traçabilité complète des lots. Pour toute question technique ou commerciale, une équipe dédiée reste disponible (consultation téléphonique : 176 9623 6479).
Définition et principe de fonctionnement
Une bride à souder bout à bout à diamètre variable se caractérise par deux faces d’étanchéité planes ou surélevées, chacune étant dimensionnée pour un diamètre nominal différent. La zone de transition entre les deux diamètres est conçue avec un cône de raccordement progressif, ce qui limite les pertes de charge et les turbulences dans le fluide transporté. Ce profil géométrique particulier est obtenu par forgeage puis usinage, ce qui permet de conserver une continuité de la fibre métallique et d’éviter les concentrations de contraintes.
Les applications typiques incluent le raccordement d’une pompe de diamètre plus petit à une canalisation principale de plus gros diamètre, l’adaptation entre des sections de tuyauterie de différents standards, ou encore l’intégration d’instruments de mesure dans un circuit existant sans modifier l’ensemble du réseau. Dans tous ces cas, la bride variable élimine le besoin de plusieurs pièces de transition (réducteurs, manchons, contre-brides), simplifiant l’assemblage et réduisant les points de fuite potentiels.
Les matériaux couramment utilisés sont les aciers au carbone (ASTM A105, A350 LF2), les aciers inoxydables (ASTM A182 F304/316, duplex) et les alliages spéciaux (Inconel, Hastelloy) pour les environnements corrosifs ou à haute température. Le choix du matériau dépend des conditions de service : pression, température, nature du fluide et normes applicables. Forge Jianing propose une adaptation sur mesure, avec des certificats matière conformes aux exigences des donneurs d’ordre les plus exigeants.
Avantages distinctifs des brides variables
L’adoption de brides à souder bout à bout à diamètre variable apporte plusieurs bénéfices concrets, tant sur le plan technique qu’économique. Voici les principaux atouts identifiés par les retours d’expérience de nombreux projets industriels :
- Réduction des points de fuite : En supprimant la nécessité d’un réducteur mécanique supplémentaire, le nombre de joints est minimisé, ce qui améliore l’étanchéité globale du circuit. Les études de fiabilité menées par l’Institut de soudure indiquent que chaque joint supplémentaire augmente le risque de fuite de 8 à 12 % sur une installation standard.
- Optimisation des coûts de montage : L’intégration directe de la variation de diamètre dans la bride réduit le temps de manutention, le nombre de soudures et la quantité de consommables (joints, boulons). Sur un chantier de 500 raccordements, le gain de temps peut atteindre 20 % par rapport à une solution multi-composants.
- Amélioration de l’écoulement : Le cône de transition interne est usiné avec un angle défini (généralement entre 15° et 30°), ce qui minimise les pertes de charge et évite l’accumulation de dépôts dans les applications sanitaires ou alimentaires. Les simulations CFD montrent une réduction de 15 % des pertes de pression par rapport à une réduction brusque.
- Facilité d’inspection et de maintenance : La bride variable conserve les mêmes dimensions d’encombrement (face à face, diamètre de cercle de boulons) qu’une bride standard du plus gros diamètre, ce qui permet de réutiliser les outillages de serrage et les procédures de contrôle existants.
- Polyvalence dimensionnelle : Forge Jianing peut réaliser des combinaisons de diamètres allant de DN15 à DN600, avec des passages de DN15 à DN25, DN40 à DN80, ou DN100 à DN200, selon les besoins spécifiques. Chaque configuration est validée par un calcul de résistance selon le code ASME B31.3 ou EN 13480.
Processus de fabrication et maîtrise qualité
La fabrication d’une bride à souder bout à bout à diamètre variable exige un savoir-faire métallurgique précis. Chez Forge Jianing, chaque pièce est issue d’un laminage ou d’une barre forgée, dont la composition chimique est certifiée. Le forgeage à chaud (température comprise entre 1100 °C et 1250 °C) est réalisé sous presse hydraulique de 2000 tonnes, ce qui permet d’obtenir une fibre métallique continue sans microfissures ni inclusions. Après forgeage, un traitement thermique de normalisation ou de trempe/revenu est appliqué selon le matériau et les exigences mécaniques.
L’usinage est effectué sur des centres de tournage et de fraisage CNC 5 axes, garantissant des tolérances serrées (jusqu’à ±0,05 mm sur les faces d’étanchéité). Chaque bride est contrôlée dimensionnellement par machine à mesurer tridimensionnelle (MMT) et subit un contrôle visuel et magnétoscopique. Pour les applications haute pression, des essais de ressuage ou de radiographie sont réalisés sur toutes les soudures de rechargement éventuelles.
Un aspect souvent négligé mais crucial est la traçabilité. Chaque bride reçoit un marquage indélébile (norme, matière, diamètre, pression nominale, lot de forge, identifiant unique). Forge Jianing conserve des échantillons de chaque coulée pendant 10 ans, conformément aux exigences des certifications ISO 9001:2015 et PED 2014/68/EU. Cette rigueur documentaire est particulièrement appréciée des clients du secteur nucléaire et offshore, où la moindre défaillance peut entraîner des arrêts de production coûteux.
Étude de cas : modernisation d’une ligne de vapeur en raffinerie
Dans une raffinerie moyenne-orientale exploitée depuis 1998, le remplacement progressif des échangeurs de chaleur imposait de raccorder des nouveaux équipements de tailles différentes aux collecteurs existants. La solution initiale prévoyait l’installation de réducteurs concentriques et de brides standard, générant 14 points de soudure supplémentaires par poste de travail. Après analyse, l’équipe de maintenance a opté pour des brides à souder bout à bout à diamètre variable fournies par Forge Jianing.
Les résultats ont été mesurés sur six mois : le temps de montage par raccord est passé de 8 heures à 5,5 heures, soit une réduction de 31 %. Le nombre de joints a été divisé par deux, et aucun incident d’étanchéité n’a été signalé lors des essais hydrostatiques. En termes de coût global, l’investissement initial a été amorti en moins de huit mois grâce aux économies de main-d’œuvre et de consommables. Ce retour d’expérience illustre comment un choix technique judicieux peut directement impacter la rentabilité d’une installation.
Critères de sélection et paramètres techniques
Pour choisir une bride à souder bout à bout à diamètre variable adaptée à votre application, plusieurs paramètres doivent être pris en compte. Voici les éléments clés à vérifier lors de la spécification :
- Pression nominale (PN ou Class) : La bride doit être dimensionnée pour supporter la pression maximale de service à la température de conception. Les classes courantes sont 150#, 300#, 600#, 900#, 1500# (ASME) ou PN16, PN25, PN40, PN63 (EN).
- Dimensions des faces d’étanchéité : Les faces surélevées (RF), à emboîtement (RTJ) ou lisses (FF) doivent correspondre au type de joint utilisé. Les brides à diamètre variable sont souvent livrées avec une face RF standard, mais d’autres configurations sont possibles sur commande.
- Boulonnerie : Le diamètre du cercle de boulons et le nombre de trous suivent la norme du plus gros diamètre. Il convient de vérifier la compatibilité avec les brides adjacentes (ex : une bride DN100/DN50 sera percée selon le cercle DN100).
- Longueur face à face : Contrairement à une bride standard, la bride variable a une longueur axiale plus importante pour loger la transition conique. Cette dimension doit être prise en compte dans le calcul des contraintes de tuyauterie.
- Matériau et revêtement : Pour les fluides corrosifs, un revêtement en PTFE, en époxy ou une galvanisation à chaud peut être appliqué. Forge Jianing propose également des brides en acier inoxydable super duplex pour les environnements marins ou acides.
Un tableau de correspondance des diamètres (par exemple DN150/DN100, DN250/DN150) est disponible sur demande auprès du service technique. Il est recommandé de fournir un schéma de l’installation et les conditions de service pour obtenir une validation de conception gratuite.
Normes et certifications applicables
Les brides à souder bout à bout à diamètre variable doivent répondre à des exigences normatives précises pour garantir leur interchangeabilité et leur sécurité. Les principales normes utilisées dans l’industrie sont :
- ASME B16.5 : Brides et raccords à bride pour tuyauteries, classe 150 à 1500, couvrant les diamètres de 1/2″ à 24″.
- ASME B16.47 : Brides de grandes dimensions (26″ à 60″), séries A et B.
- EN 1092-1 : Brides circulaires pour tuyauteries – partie 1 : brides en acier, types 01, 02, 05, 11, 13.
- GOST 12820-80 : Norme russe pour brides en acier, encore utilisée dans les pays de la CEI.
- JIS B2220 : Norme japonaise pour brides en acier, fréquente dans les projets asiatiques.
Toutes les brides produites par Forge Jianing sont marquées du symbole de la norme et du grade de matière, conformément à la réglementation européenne CE et aux directives américaines. L’entreprise possède également une certification API 6A pour les applications pétrolières et gazières, ainsi qu’une homologation Lloyd’s Register pour le secteur maritime. Ces accréditations garantissent aux clients une conformité totale lors des audits de leurs propres installations.
Perspectives d’évolution technologique
À l’horizon 2026-2028, l’industrie des brides forge connaît plusieurs mutations. L’utilisation croissante de l’impression 3D métallique pour les prototypes permet de valider des géométries complexes de transition avant la production en série. Parallèlement, les capteurs intelligents intégrés dans les brides (brides instrumentées) commencent à être déployés pour surveiller en temps réel les contraintes, les températures et les fuites. Forge Jianing investit dans la recherche sur l’acier inoxydable à haute résistance par traitement thermique sous pression, ce qui permettra de réduire le poids des brides de 15 à 20 % tout en conservant les mêmes performances mécaniques.
En outre, la digitalisation des processus de commande et de traçabilité devient un atout concurrentiel. Les clients peuvent désormais suivre en ligne l’avancement de leur lot de fabrication, consulter les certificats matière et les rapports de contrôle non destructif. Cette transparence renforce la confiance dans une supply chain de plus en plus exigeante.
L’évolution des réglementations environnementales pousse également les fabricants à réduire leur empreinte carbone. Forge Jianing a mis en place un système de recyclage des copeaux d’usinage et utilise de l’énergie renouvelable pour 40 % de ses besoins électriques. Ces initiatives, bien que discrètes, répondent aux exigences des grands donneurs d’ordre qui intègrent des critères ESG dans leurs appels d’offres.
Conclusion
La bride à souder bout à bout à diamètre variable constitue une solution technique éprouvée pour répondre aux défis de raccordement dans les installations complexes. En réduisant le nombre de composants, en simplifiant l’assemblage et en améliorant les performances hydrauliques, elle apporte des gains mesurables en fiabilité et en coût. Les données de marché confirment une adoption croissante, portée par les besoins de maintenance et d’extension des réseaux existants.
Choisir un partenaire de fabrication fiable est essentiel pour garantir la conformité et la longévité des installations. Forte de plus de deux décennies d’expérience, Forge Jianing associe maîtrise des procédés de forgeage, respect des normes internationales et capacité d’innovation. Que vous ayez besoin d’une bride sur mesure pour un projet pilote ou d’une série standard pour une maintenance programmée, l’équipe technique est prête à vous accompagner. Pour toute demande de devis, de fiche technique ou d’assistance dimensionnelle, contactez le service commercial au 176 9623 6479. Un expert vous répondra dans les meilleurs délais pour étudier votre cahier des charges et vous proposer une solution adaptée.
