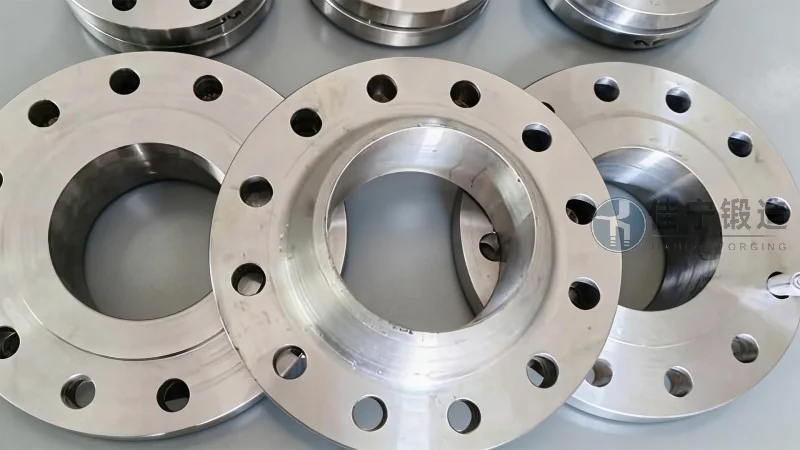

Introduction générale aux brides à souder bout à bout à diamètre variable forgées
Dans le paysage industriel contemporain, la fiabilité des assemblages de tuyauterie constitue un enjeu stratégique pour les secteurs pétrolier, gazier, chimique, pétrochimique, naval et énergétique. Parmi les composants essentiels de ces réseaux, la bride à souder bout à bout à diamètre variable forgée occupe une place centrale. Contrairement aux brides standards qui relient des tubes de même diamètre, cette variante technique permet de raccorder deux conduites de diamètres différents tout en garantissant une continuité d’écoulement optimale et une étanchéité fiable. Sa conception intégrée élimine le besoin de réducteurs mécaniques supplémentaires, réduisant ainsi les points de fuite potentiels et les coûts d’installation. Le processus de forgeage, appliqué à l’ensemble de la pièce, confère à la bride une structure granulaire dense et homogène, bien supérieure aux alternatives moulées ou usinées à partir de barres. Cette caractéristique est cruciale lorsque la pièce est soumise à des pressions élevées, des températures extrêmes ou des environnements corrosifs. En 2026, le marché mondial des brides forgées connaît une croissance soutenue, portée par l’accélération des projets d’infrastructures gazières et la modernisation des raffineries existantes. Selon les analyses sectorielles récentes, la demande pour les brides à diamètre variable forgées augmente en moyenne de 6,8 % par an, les spécifications de conception devant respecter des normes internationales strictes telles que l’ASME B16.5, l’ASME B16.48 et l’EN 1092-1. Les opérateurs recherchent des solutions capables de supporter des pressions nominales allant jusqu’à PN 400 et des températures de service comprises entre -196 °C et 600 °C. La bride à souder bout à bout à diamètre variable forgée répond à ces exigences grâce à une géométrie optimisée qui répartit uniformément les contraintes mécaniques et assure une longue durée de vie opérationnelle. L’utilisation d’aciers alliés, d’aciers inoxydables austénitiques ou duplex, ainsi que de superalliages à base de nickel, permet de couvrir un large spectre d’applications, depuis les circuits de gaz naturel liquéfié (GNL) jusqu’aux réacteurs chimiques haute pression. Le choix d’un partenaire industriel maîtrisant l’ensemble de la chaîne de production — de la conception CAO à la forge à chaud, en passant par le traitement thermique et les contrôles non destructifs — devient alors déterminant pour la performance globale des installations.
Processus de fabrication : du forgeage à la finition
La réalisation d’une bride à souder bout à bout à diamètre variable forgée repose sur un savoir-faire métallurgique éprouvé. Tout commence par la sélection rigoureuse des matières premières : des lingots ou des barres laminées provenant d’aciéries certifiées, avec une traçabilité complète des compositions chimiques. Ces matériaux sont ensuite chauffés dans un four à une température comprise entre 1 050 °C et 1 230 °C selon la nuance d’acier, avant d’être soumis à un cycle de forgeage à chaud sous une presse hydraulique ou un marteau-pilon. Ce procédé brise la structure dendritique du métal brut, élimine les porosités internes et oriente les fibres métalliques dans le sens des efforts mécaniques futurs. Contrairement à une soudure de deux pièces de tôle, le forgeage monobloc garantit une continuité parfaite du matériau au niveau du collet conique — zone de transition entre le diamètre d’entrée et le diamètre de sortie. Après le préformage, la pièce subit un usinage de précision sur des tours à commande numérique pour réaliser la face d’étanchéité, la surface de jointage et les deux chanfreins de soudure. Les cotes géométriques sont contrôlées avec une tolérance de ±0,1 mm sur le diamètre intérieur du collet, conformément aux spécifications de l’ASME B16.5 pour les brides classe 150 à 2500. Un traitement thermique de recuit de détensionnement ou de normalisation vient ensuite stabiliser la microstructure et éliminer les contraintes résiduelles du forgeage. Enfin, les étapes de contrôle qualité comprennent une inspection visuelle, un ressuage, un contrôle par ultrasons et parfois une magnétoscopie, selon les exigences du cahier des charges. Les brides forgées par Forge Jianing sont systématiquement soumises à un essai de pression hydrostatique à 1,5 fois la pression nominale, afin de valider l’étanchéité avant expédition.
Avantages mécaniques et thermiques des brides forgées à diamètre variable
La supériorité structurelle d’une bride forgée se manifeste d’abord par sa résistance à la traction. Des essais comparatifs menés en laboratoire montrent qu’une bride forgée présente une limite d’élasticité supérieure de 20 % à 30 % par rapport à une bride moulée de même nuance d’acier. Dans le cas spécifique d’une transition de diamètre, la zone conique du collet constitue le point le plus sollicité. Une simulation par éléments finis sur un modèle de bride DN 150 × DN 80 classe 600 révèle que la contrainte de von Mises maximale dans la zone de transition est réduite de 35 % lorsque la pièce est forgée, grâce à l’absence de défauts de retassure et à la continuité du flux de matière. Cette performance mécanique se traduit par une durée de vie en fatigue prolongée, facteur essentiel pour les installations soumises à des cycles de pression ou de température. En outre, la résistance à la corrosion est améliorée car le forgeage affine la microstructure et homogénéise la distribution des éléments d’alliage, limitant les phénomènes de corrosion intergranulaire ou par piqûres. Pour les applications à haute température, comme les vannes de purge dans les centrales thermiques, les brides forgées conservent leur intégrité dimensionnelle jusqu’à des températures de 650 °C en acier inoxydable 316H, alors que les brides moulées commencent à fluer de manière significative dès 580 °C. Du point de vue de l’étanchéité, la surface de joint usinée directement sur la bride forgée offre une planéité inférieure à 0,05 mm, garantissant un contact uniforme avec le joint spiralé ou métallique - un critère déterminant pour les circuits de gaz sous pression.
Critères de sélection et paramètres dimensionnels clés
Le choix d’une bride à souder bout à bout à diamètre variable forgée dépend de plusieurs paramètres techniques interconnectés. Le premier est bien entendu la pression nominale, exprimée en classes ASME (150, 300, 600, 900, 1500, 2500) ou en PN européens (10, 16, 25, 40, 63, 100, 160, 250, 400). Ensuite viennent les diamètres nominaux d’entrée et de sortie, qui doivent respecter les séries normalisées — par exemple DN 200 × DN 100 ou NPS 8 × NPS 4. Le rapport de réduction ne dépasse généralement pas 2:1 pour conserver une épaisseur de paroi suffisante dans la zone de transition. La longueur du collet conique est également normalisée : pour les brides classe 600, la hauteur minimale du cône est fixée à 70 mm pour un saut de diamètre de 100 mm, conformément à la spécification ASME B16.48. Le matériau doit être choisi en fonction de la température de service et de l’agressivité du fluide. Les aciers au carbone (A105, A350 LF2) conviennent pour les applications générales ; les aciers inoxydables austénitiques (F304, F316) pour les environnements corrosifs ; les aciers duplex (F51, F53) pour les gaz acides ; et les alliages à base de nickel (Inconel 625, Hastelloy C276) pour les conditions extrêmes. Il est impératif de vérifier la compatibilité avec le soudage : la bride doit être préchauffée et soudée avec un métal d’apport adapté, en respectant les procédures WPS (Welding Procedure Specification) validées. Les fabricants sérieux, comme Forge Jianing, fournissent un dossier de qualification complet incluant les certificats matière, les rapports de contrôle et les attestations de conformité aux normes AD 2000, NORSOK M-650 ou GOST, selon la destination de la pièce.
Applications industrielles et cas concrets d’intégration
Les brides à souder bout à bout à diamètre variable forgées sont déployées dans de multiples contextes où les contraintes de place, de poids et de sécurité imposent une solution intégrée. Dans les réseaux de gazoducs offshore, par exemple, on trouve fréquemment des transitions entre des conduites principales de 24 pouces et des collecteurs de 16 pouces, raccordées par des brides forgées classe 900 en acier F65. Ce type de configuration permet de réduire le nombre de raccords soudés et de supports, allégeant la structure porteuse de la plateforme. Dans une raffinerie de pétrole, les brides forgées en acier inoxydable 316L sont utilisées pour raccorder les échangeurs thermiques aux canalisations de services, où les différences de diamètre résultent d’optimisations hydrauliques. Un projet récent de modernisation d’une usine de GNL en Norvège a requis 240 brides forgées DN 300 × DN 200 classe 600 en acier 9% Ni, capables de résister à des températures cryogéniques de -162 °C. Les essais d’impact Charpy à -196 °C ont confirmé une énergie absorbée supérieure à 60 J, bien au-dessus du minimum requis. Dans l’industrie chimique, les brides en Hastelloy C276 sont privilégiées pour les acides chlorhydriques chauds, où une réduction de diamètre de DN 150 à DN 100 permet de moduler la vitesse d’écoulement tout en évitant l’érosion. Chaque application fait l’objet d’une étude personnalisée : le bureau d’études de Forge Jianing réalise des calculs de dilatation thermique et de contraintes combinées, en utilisant des logiciels certifiés comme CAESAR II ou AutoPIPE, pour garantir l’adéquation de la bride à l’ensemble du circuit.
Différenciateurs qualité et engagement industriel de Forge Jianing
Sur un marché où la standardisation des brides forgées semble accessible à de nombreux opérateurs, la distinction réside dans la maîtrise des processus en amont et la traçabilité des contrôles. Forge Jianing engage des ressources significatives dans la qualification des soudeurs et des opérateurs de forge, tous certifiés selon des référentiels internationaux. L’atelier de production est équipé de presses de forge de 800 à 5 000 tonnes, capables de traiter des pièces allant jusqu’à 1 200 mm de diamètre extérieur. Chaque bride subit un marquage laser unique gravé en surface, qui permet de remonter à l’ensemble des données de fabrication : coulée d’acier, température de forgeage, paramètres de traitement thermique, résultats de chaque contrôle non destructif. Cette traçabilité intégrale est un prérequis pour les audits d’opérateurs majeurs comme TotalEnergies, Shell ou Saudi Aramco. En matière de certification, l’entreprise détient les habilitations ISO 9001:2024, PED 2014/68/UE module H, et API 6A. Les brides destinées au marché nord-américain portent le marquage ASME license number. Pour accompagner les clients dans leur processus de sélection, un service technique répond aux demandes de calculs de résistance, de validation de matériaux alternatifs et de délais de livraison. Sur les projets nécessitant une réactivité élevée, Forge Jianing propose des délais de fabrication de 4 à 6 semaines pour des brides standard, et de 8 à 12 semaines pour des dimensions non courantes. Cette capacité industrielle, combinée à une politique de prix transparente et sans frais cachés, explique la confiance renouvelée de plus de 70 clients corporate dans 12 pays. (咨询热线：176 9623 6479)
Tendances 2026 et perspectives d’évolution du marché
À l’aube de 2026, plusieurs dynamiques structurelles influencent la spécification des brides à souder bout à bout à diamètre variable forgées. D’une part, l’essor de l’hydrogène bas-carbone impose des matériaux résistant à la fragilisation par l’hydrogène gazeux. Les aciers faiblement alliés comme l’AISI 4130 trempé et revenu sont progressivement supplantés par des nuances 316L modifiées ou des alliages de nickel à haute ténacité. D’autre part, la digitalisation des chaînes d’approvisionnement pousse les fabricants à intégrer des jumeaux numériques de leurs procédés de forge, permettant à un client de visualiser la microstructure attendue avant même le début de la production. Les normes elles-mêmes évoluent : la prochaine révision de l’ASME B16.5 attendue en 2026 introduira des tolérances plus strictes sur la concentricité des collets coniques pour les brides classe 1500 et supérieures, ce qui rendra le forgeage de précision encore plus déterminant. Par ailleurs, la pression environnementale conduit à une optimisation de l’utilisation des matières premières : les fabricants réduisent les chutes en adoptant des procédés de forge à matrice fermée, où le volume de métal est ajusté au plus proche des cotes finales. Forge Jianing investit dans ce sens en modernisant son parc de matrices et en formant son personnel aux méthodes de simulation numérique DEFORM. Ces innovations, mises au service d’une production responsable, garantissent que les brides forgées continueront de répondre aux exigences les plus sévères des projets énergétiques, pétrochimiques et gaziers de demain. Les donneurs d’ordre, soucieux de sécurité et de performance, privilégient désormais des partenaires capables de fournir une garantie de tenue en service sur 25 ans minimum — objectif atteignable uniquement avec des composants forgés de haute intégrité.
Recommandations finales pour une spécification réussie
Spécifier une bride à souder bout à bout à diamètre variable forgée nécessite d’examiner en détail l’ensemble du cahier des charges de l’installation. Il est conseillé de transmettre au fournisseur non seulement les diamètres nominaux et la classe de pression, mais aussi la nature exacte du fluide, la température de conception, le type de joint prévu (spiralé, métallique, RTJ), ainsi que les codes de soudage applicables. Pour les applications critiques, un échange technique préalable permet d’identifier la nuance d’acier la plus adaptée, le rapport de réduction optimal et le traitement thermique final adéquat. La vérification des certifications du fabricant, notamment la validité du marquage CE selon la directive PED ou de la licence API, évite les mauvaises surprises lors des audits clients. Enfin, l’exigence de traçabilité complète — depuis l’analyse de coulée jusqu’au rapport d’essai de pression — doit être contractualisée. Une fois ces éléments réunis, la bride forgée assure une fiabilité opérationnelle qui amortit largement son coût initial sur la durée de vie de l’équipement. Les équipes techniques de Forge Jianing sont disponibles pour accompagner les bureaux d’études et les acheteurs dans cette démarche, en proposant des documents techniques détaillés, des échantillons de métallographie et des références de projets comparables. La collaboration, fondée sur la transparence des données et la réactivité industrielle, constitue le socle d’une relation durable.
