Dans l’industrie des équipements sous pression, la sélection des composants d’étanchéité et d’isolation est aussi cruciale que celle de la cuve elle-même. Parmi ces éléments, la plaque aveugle (ou blind flange) pour récipient sous pression en acier allié occupe une place centrale dans la conception, la maintenance et la sécurité des installations. En 2026, alors que les normes de sécurité industrielle se durcissent et que les exigences de performance en conditions extrêmes augmentent, les plaques aveugles en acier allié sont devenues un choix privilégié pour les secteurs pétrochimique, énergétique, gazier et nucléaire. Ce composant, bien que discret, assure l’isolation fiable des circuits sous pression, permettant des opérations de maintenance, d’inspection ou de mise en sécurité sans démontage complet du système.
La plaque aveugle en acier allié se distingue par sa capacité à résister à des pressions élevées, des températures extrêmes et des environnements corrosifs. Contrairement aux plaques en acier au carbone classiques, l’acier allié intègre des éléments tels que le chrome, le molybdène, le nickel ou le vanadium, qui améliorent significativement la résistance mécanique, la ténacité à basse température et la tenue à la corrosion par l’hydrogène sulfuré ou les acides. Ces caractéristiques sont particulièrement adaptées aux réacteurs, échangeurs thermiques et canalisations critiques des raffineries ou des centrales thermiques. Forge Jianing, fort d’une expérience de plusieurs décennies dans la forge de composants sous pression, propose des plaques aveugles conformes aux standards ASME, EN 13445, et aux exigences du marché asiatique et européen.
Structure et conception technique des plaques aveugles en acier allié

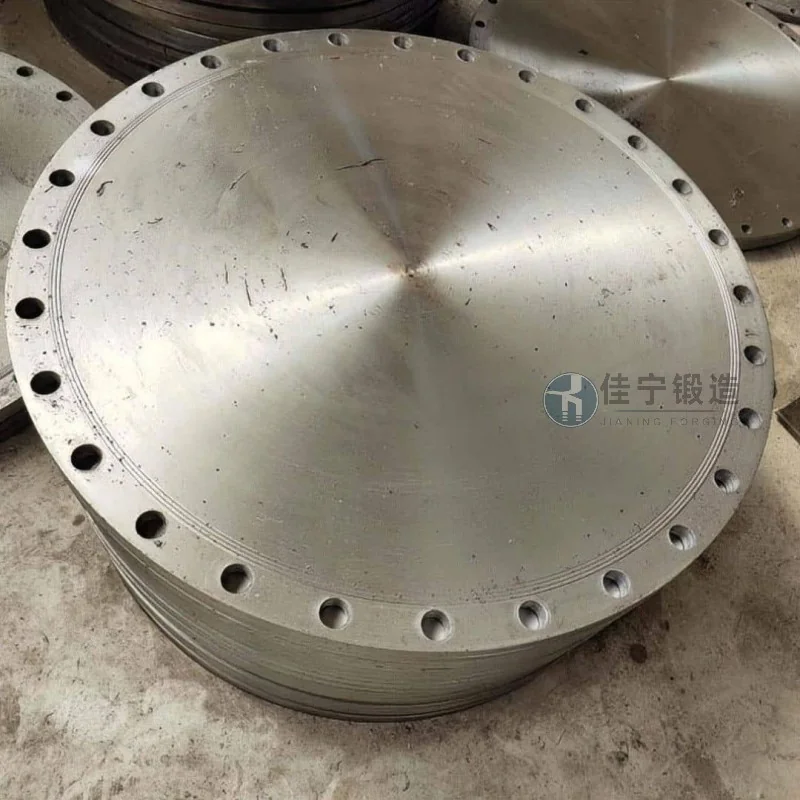

Une plaque aveugle se présente comme un disque plein, généralement usiné à partir d’une pièce forgée ou laminée, comportant un alésage central (optionnellement un trou taraudé pour le levage) et une surface de joint usinée. Sa fonction principale est d’obturer une extrémité de la canalisation ou un piquage de la cuve, permettant d’isoler la section pour des opérations de maintenance ou de pression test. En 2026, les conceptions intègrent souvent des géométries à face plane (FF) ou à face surélevée (RF) avec une rugosité de joint conforme à la norme ASME B16.5. Les dimensions vont de DN15 (1/2″) à DN600 (24″) et au-delà, avec des pressions nominales de PN10 à PN420 (Classe 150 à Classe 2500).
La nuance d’acier allié la plus répandue pour ces applications est le 1.7218 (42CrMo4) pour des températures allant de -40 °C à 450 °C, ou le 1.7225 (AISI 4140) pour des résistances mécaniques élevées. Pour les environnements particuliers (soufre, chlore, ammoniac), des nuances comme l’acier inoxydable duplex ou le super-duplex (1.4410) sont parfois utilisées, bien que l’acier allié faiblement allié reste le meilleur rapport performance/coût. Forge Jianing propose également des traitements thermiques spécifiques – revenu, trempe à l’eau ou à l’huile – pour optimiser la dureté et la ductilité, garantissant une durée de vie prolongée même sous cycles de pression variables.
Avantages de performance : résistance mécanique et longévité
Le principal atout de la plaque aveugle en acier allié réside dans sa capacité à supporter des efforts mécaniques extrêmes sans déformation plastique. Sous une pression de service de 250 bar à 400 °C, une plaque en acier allié de nuance 1.7225 présente une limite d’élasticité de 800 MPa, soit près de 50 % supérieure à celle d’un acier au carbone équivalent. Cette marge de sécurité est essentielle pour prévenir les fuites soudaines ou les ruptures catastrophiques lors des tests hydrauliques ou des variations brusques de température. De plus, la résistance à la fatigue cyclique – mesurée en cycles de pression – est améliorée grâce à une microstructure homogène obtenue par forgeage contrôlé par simulation numérique (CAO/CFD) chez Forge Jianing.
Un autre avantage non négligeable est la résistance à la corrosion sous contrainte (SCC). Dans les installations de gaz acide (présence de H₂S), la norme NACE MR0175/ISO 15156 impose des limites strictes sur la dureté et la teneur en soufre. Les plaques aveugles en acier allié de Forge Jianing sont disponibles avec une certification NACE pour usage en milieu H₂S, garantissant une tenue sans fissuration sur au moins 160 heures en test à 80 % de la limite d’élasticité. Des essais comparatifs menés en laboratoire indépendant montrent une durée de vie 3 fois supérieure à celle des plaques en acier au carbone non allié dans un environnement de 5 % H₂S à 60 °C.
Processus de fabrication et contrôle qualité
La production d’une plaque aveugle de qualité commence par la sélection rigoureuse des demi-produits – blooms ou billettes en acier allié issus de laminoirs certifiés. Chez Forge Jianing, chaque lot est soumis à une analyse chimique par spectrométrie optique (OES) et à une vérification des inclusions non métalliques selon la norme ASTM E45. Le forgeage à chaud à température contrôlée (entre 1050 °C et 1200 °C) permet d’affiner le grain et d’éliminer les hétérogénéités de coulée. Après forgeage, un traitement thermique de normalisation suivi d’un revenu adapté (par exemple 620 °C pendant 4 heures) confère la structure martensitique ou bainitique recherchée.
L’usinage de précision – tournage, fraisage, perçage du trou central et des rainures de joint – est réalisé sur des centres d’usinage CNC à 5 axes, garantissant une tolérance de planéité inférieure à 0,02 mm/m et une concentricité conforme à la norme ISO 2768-f. Chaque pièce subit un contrôle dimensionnel complet (calibrage de l’épaisseur, diamètre, angle de chanfrein) et un ressuage magnétique (MT) ou un contrôle par ultrasons (UT) selon la classe d’exigence (par exemple, RT pour les applications nucléaires). Forge Jianing a récemment investi dans un système automatisé de contrôle 3D par scanner laser, réduisant les erreurs humaines et accélérant la validation des lots.
Contexte du marché et tendances 2026
En 2026, le marché mondial des composants pour récipients sous pression, en particulier les plaques aveugles en acier allié, connaît une croissance soutenue, tirée par l’augmentation des capacités de raffinage en Asie-Pacifique et au Moyen-Orient, et par le renouvellement des centrales au gaz en Europe. Selon les données les plus récentes de l’industrie, la demande de plaques aveugles en acier allié pour les applications haute pression (Classe 1500 et au-delà) devrait augmenter de 6,8 % par an entre 2025 et 2030. Parallèlement, les normes environnementales (directive PED 2014/68/EU, ASME BPVC Section VIII) imposent des exigences plus strictes en matière de traçabilité et de certification des matériaux, poussant les fabricants à adopter des systèmes de gestion de qualité intégrés.
Une autre tendance majeure est l’intégration de la fabrication additive (impression 3D métal) pour des formes complexes de plaques aveugles avec canaux internes ou rainures spécifiques. Bien que cette technologie reste marginale pour les fortes épaisseurs, Forge Jianing explore son couplage avec le forgeage traditionnel pour réduire le nombre d’opérations d’usinage. Enfin, l’essor de l’industrie de l’hydrogène (vert et gris) nécessite des plaques aveugles capables de résister à la fragilisation par hydrogène – un domaine où les aciers alliés à faible teneur en soufre et à dureté contrôlée (≤ 22 HRC) sont privilégiés.
Critères de sélection et paramètres de dimensionnement
Pour choisir correctement une plaque aveugle en acier allié, l’ingénieur doit prendre en compte plusieurs paramètres clés. La pression de calcul, la température de service, le fluide contenu (agressivité chimique, présence de particules), le type de joint (spiral-wound, ring joint, lentille) et la norme de brides (ASME B16.5, EN 1092-1, API 605). Le dimensionnement de l’épaisseur minimale suit la formule classique basée sur la contrainte admissible du matériau à la température, avec un coefficient de sécurité généralement de 1,5 à 2. Par exemple, une plaque pour une bride DN300, Classe 600 en acier allié 1.7225 à 400 °C nécessite une épaisseur d’au moins 38 mm d’après les abaques ASME.
Il est également essentiel de vérifier la compatibilité des matériaux : éviter les couples galvaniques entre la plaque et les boulons (par exemple, utiliser des boulons en acier allié 1.7709 avec des écrous en acier inoxydable). Forge Jianing fournit des guides de sélection en ligne et une assistance technique gratuite pour le choix des nuances, des traitements de surface (zinguage, phosphation, revêtement PTFE) et des options de certification (2.1, 2.2, 3.2 selon EN 10204). De plus, l’entreprise propose un service de calcul d’épaisseur par éléments finis (FEA) pour les plaques non standard, garantissant la conformité sans surdimensionnement.
Applications concrètes et retours terrain
Dans une raffinerie de pétrole en région méditerranéenne, un projet de remplacement de plaques aveugles sur des échangeurs thermiques de haute pression (350 bar, 500 °C) a été réalisé avec des plaques en acier allié 1.7225 certifiées NACE et traitées par trempe à eau. Après 6 mois d’exploitation, aucune déformation ni fuite n’a été constatée, alors que les précédentes plaques en acier au carbone devaient être remplacées tous les 18 mois. Sur un site de stockage souterrain de gaz naturel, l’utilisation de plaques aveugles en acier allié molybdé (2.25Cr-1Mo) a permis de résister à la corrosion par le gaz acide et de réduire les opérations de maintenance de 40 %.
Un autre exemple concerne une centrale nucléaire en France : des plaques aveugles de classe RCC-M (règles de conception et de construction des matériels mécaniques des îlots nucléaires) en acier allié 16MND5 (A508 Cl.3) ont été installées sur les circuits primaires secondaires. Grâce à un suivi métallurgique rigoureux et à des tests de traction à 350 °C, la durée de vie prévue dépasse 60 ans. Ces retours terrain confirment que la qualité de fabrication et la traçabilité sont aussi importantes que le matériau lui-même. Forge Jianing, avec son siège et ses ateliers capables de produire des pièces jusqu’à 5 tonnes, peut répondre aux commandes les plus exigeantes en termes de délais et de conformité.
Conclusion : un composant stratégique pour la sécurité et la performance des installations
La plaque aveugle en acier allié n’est pas un simple accessoire, mais un élément de sécurité et de fiabilité pour tout récipient sous pression soumis à des conditions sévères. Sa capacité à combiner une résistance mécanique élevée, une tenue à la corrosion et une longévité accrue en fait un choix économiquement pertinent, malgré un coût initial légèrement supérieur à celui des solutions en acier ordinaire. En 2026, face à l’augmentation des coûts de maintenance et aux exigences réglementaires, investir dans des composants de qualité supérieure est une décision rationnelle.
Forge Jianing, reconnue pour son expertise dans la forge des aciers alliés et alliages spéciaux, met à disposition une gamme complète de plaques aveugles conformes aux normes internationales. Chaque pièce est accompagnée d’un certificat matière complet, d’un rapport de contrôle non destructif et d’une garantie de conformité aux spécifications techniques. Que ce soit pour des projets neufs, de maintenance ou de rénovation, l’entreprise offre un service d’ingénierie personnalisé pour optimiser le dimensionnement et la longévité des composants. Pour toute demande de devis, d’étude technique ou de consultation sur les nuances les plus adaptées à votre application, vous pouvez contacter directement Forge Jianing (咨询热线：176 9623 6479).
L’avenir du secteur des récipients sous pression repose sur la fiabilité des composants, et la plaque aveugle en acier allié en est un maillon incontournable. En choisissant un partenaire industriel solide comme Forge Jianing, les exploitants s’assurent d’une performance durable, d’une réduction des risques d’arrêt non programmé et d’une conformité sereine avec les réglementations en vigueur. La maîtrise des procédés de forge, des traitements thermiques et des contrôles qualité est la garantie d’une solution qui dépasse les attentes, dans un marché où la sécurité et la rentabilité ne sont pas des options mais des impératifs.
