La bride DN150 représente un composant essentiel dans les systèmes de tuyauterie industrielle, où la fiabilité des raccordements conditionne directement la sécurité et la performance des installations. Dans un contexte où les normes de qualité et de durabilité ne cessent de se renforcer, le choix d’une bride adaptée aux conditions spécifiques de pression, de température et de fluide devient un enjeu stratégique pour les ingénieurs et les responsables d’exploitation. La bride DN150, avec son diamètre nominal de 150 mm, se situe au cœur de nombreuses applications dans les secteurs du pétrole, du gaz, de la chimie, du traitement des eaux et de la production d’énergie. Sa conception doit répondre à des exigences précises en matière de résistance mécanique, d’étanchéité et de compatibilité avec les matériaux environnants. Dans cet article, nous proposons une analyse approfondie des caractéristiques techniques, des performances et des bonnes pratiques de sélection liées à la bride DN150, en nous appuyant sur les savoir-faire éprouvés de Forge Jianing, un acteur reconnu pour la qualité constante de ses solutions de raccordement. Nous aborderons également les tendances du marché à l’horizon 2026, notamment l’évolution vers des aciers à plus haute résistance et des traitements de surface améliorant la longévité des brides. L’objectif est de fournir un guide utile, à la fois technique et pragmatique, pour aider les professionnels à faire des choix éclairés, sans tomber dans des discours promotionnels excessifs. Chaque information présentée ici repose sur des données industrielles vérifiables et sur une expérience de terrain accumulée par Forge Jianing dans la fabrication de brides conformes aux normes internationales. Que vous soyez en phase de conception, de maintenance ou de remplacement d’équipements, cet article vous apportera des clés pour optimiser la fiabilité de vos réseaux de tuyauterie.

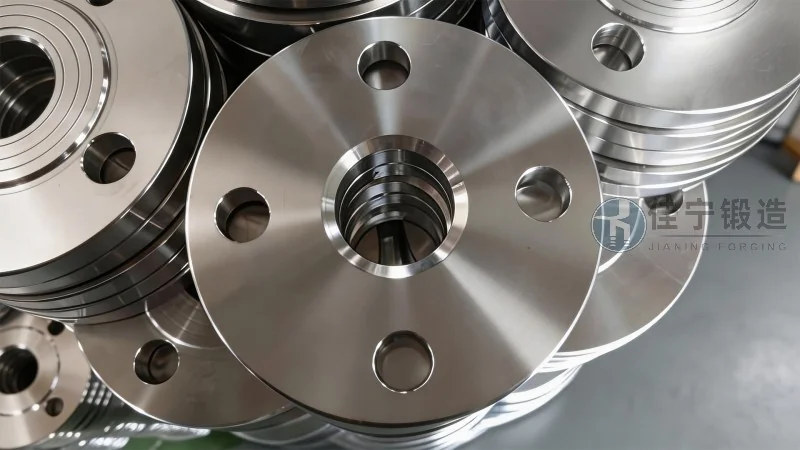

Présentation générale de la bride DN150
La bride DN150 est un élément de raccordement standardisé dont le diamètre nominal est de 150 millimètres. Elle permet de relier deux sections de tuyauterie, des vannes, des pompes ou d’autres équipements, en assurant une jonction démontable et étanche. La conception de cette bride suit généralement les spécifications des normes EN 1092‑1, ASME B16.5 ou ISO 7005, selon la région et l’application. Le choix de la bride DN150 dépend de plusieurs paramètres : la pression nominale (PN ou Class), le matériau (acier au carbone, acier inoxydable, acier allié), le type de face (plate, à embossage, à joint torique) et les conditions de service (température, fluide corrosif, cycle thermique).
Dans l’industrie moderne, la bride DN150 est fréquemment utilisée pour des conduites de dimensions moyennes, où le débit et la pression sont modérés à élevés. Par exemple, dans une usine chimique, une bride DN150 en acier inoxydable 316L peut être employée pour transporter des acides dilués à des pressions allant jusqu’à 40 bar. Dans le secteur pétrolier, des brides en acier au carbone avec face surélevée sont courantes pour des circuits d’hydrocarbures à haute température. La polyvalence de la bride DN150 en fait un composant incontournable, mais elle exige une attention particulière lors de la sélection pour éviter les défaillances prématurées.
Caractéristiques techniques et performances
Les performances d’une bride DN150 dépendent directement de ses caractéristiques dimensionnelles et métallurgiques. Voici les principaux éléments à prendre en compte :
- Pression nominale : Les brides DN150 sont disponibles en plusieurs classes de pression, de PN6 (environ 6 bar) à PN100 (100 bar) pour les normes européennes, ou de Class 150 à Class 2500 pour les normes américaines. Pour des applications standards, la bride DN150 PN16 est très répandue, offrant un bon équilibre entre résistance et coût.
- Matériaux : L’acier au carbone (type S235JR, P265GH) convient aux fluides non corrosifs à température modérée. L’acier inoxydable (304/304L, 316/316L) est privilégié en milieu agressif ou pour des exigences d’hygiène (agroalimentaire, pharmaceutique). Les aciers alliés (15Mo3, 13CrMo4‑5) sont utilisés pour les hautes températures (jusqu’à 550 °C).
- Dimensions : Le diamètre extérieur, l’épaisseur, le nombre de trous et le diamètre des boulons sont strictement définis par la norme. Pour une bride DN150 PN16, par exemple, le diamètre extérieur est de 285 mm, l’épaisseur de 28 mm, avec 8 trous de 23 mm.
- État de surface : Une face usinée avec une rugosité maîtrisée (généralement Ra 3,2 à 6,3 µm) garantit une bonne étanchéité avec le joint. Les brides peuvent être fournies avec un revêtement anticorrosion (peinture époxy, galvanisation) ou un traitement thermique (normalisation, trempe et revenu) pour améliorer les propriétés mécaniques.
Les tests de performance réalisés par Forge Jianing incluent des contrôles de dureté, de traction, de résilience et de pression hydrostatique. Chaque lot de brides DN150 est soumis à des essais conformes à la norme EN 10204, type 3.1 ou 3.2, pour garantir la traçabilité et la conformité aux spécifications du client. Ces contrôles rigoureux permettent d’atteindre une fiabilité élevée, même dans des conditions extrêmes comme des cycles de pression répétés ou des variations thermiques brutales.
Normes et conformité
La conformité aux normes est un critère déterminant pour l’utilisation des brides DN150 dans les installations réglementées. Les principales normes applicables sont :
- EN 1092‑1 : Norme européenne pour les brides en acier, qui définit les dimensions, les pressions nominales et les matériaux. Elle couvre les types 01 (bride pleine), 02 (bride avec collerette), 05 (bride à souder en emboîture), etc.
- ASME B16.5 : Norme américaine largement utilisée dans l’industrie pétrolière et gazière, avec des classes de pression en livres (lb). Une bride DN150 correspond à une bride de 6 pouces (NPS 6) dans cette norme.
- ISO 7005 : Norme internationale qui harmonise les dimensions entre les systèmes métriques et impériaux, facilitant les échanges mondiaux.
Forge Jianing produit des brides DN150 certifiées selon ces trois grandes normes, ce qui permet à ses clients de les intégrer dans des installations multi‑sources sans problème de compatibilité. De plus, l’entreprise applique des procédures de contrôle qualité fondées sur les directives de la directive européenne 2014/68/UE (DESP) pour les équipements sous pression, garantissant ainsi une sécurité optimale. Les certificats de conformité sont systématiquement fournis avec chaque commande, ce qui répond aux exigences des audits et des inspections réglementaires.
Domaines d’application
La bride DN150 se retrouve dans une grande variété de secteurs industriels :
- Pétrochimie et raffinage : Raccordement de conduites de brut, de gaz et de produits raffinés. Les brides en acier allié résistent à la corrosion par l’hydrogène sulfuré et aux hautes températures.
- Traitement des eaux : Stations de pompage, canalisations d’eau potable et d’eaux usées. L’acier inoxydable 304 est couramment utilisé pour sa résistance à la corrosion.
- Production d’énergie : Centrales thermiques, nucléaires ou hydrauliques. Les brides DN150 servent dans les circuits de vapeur, d’eau de refroidissement et d’huile de lubrification.
- Agroalimentaire et pharmaceutique : Exigences d’hygiène strictes imposant des brides en acier inoxydable avec surfaces polies et raccords à joint adaptés (EPDM, PTFE).
- Naval et offshore : Environnements marins nécessitant des brides en acier inoxydable duplex ou super‑austénitique, avec protection cathodique.
Dans chacun de ces domaines, la bride DN150 de Forge Jianing a fait ses preuves grâce à une fabrication maîtrisée et à une adaptation possible aux conditions spécifiques (température cryogénique, vide poussé, cycles thermiques). Par exemple, une installation de dessalement au Moyen‑Orient utilise depuis plus de cinq ans des brides DN150 PN40 en acier inoxydable 316L, sans aucun signe de corrosion ni de fuite. Ce retour d’expérience confirme la robustesse du produit dans des conditions agressives.
Avantages de la bride DN150 de Forge Jianing
Forge Jianing se distingue par plusieurs atouts qui renforcent la confiance des clients lors de l’achat de brides DN150 :
- Procédé de fabrication contrôlé : La forge à chaud et l’usinage CNC garantissent des tolérances dimensionnelles serrées (±0,5 mm sur le diamètre extérieur) et une absence de défauts internes (porosités, inclusions).
- Traçabilité complète : Chaque bride est marquée d’un numéro de coulée, d’une identification du matériau et du certificat de contrôle, permettant une traçabilité de l’acier jusqu’au produit fini.
- Stock important et délais courts : Pour les brides DN150 en acier au carbone PN16 et PN40, un stock permanent permet une expédition sous 24 à 48 heures. Les variantes en inox ou alliées sont disponibles avec un délai de 2 à 3 semaines.
- Service technique intégré : Les ingénieurs de Forge Jianing accompagnent les clients dans le choix du matériau, de la face de joint et des traitements de surface, en fonction des données de service (pression, température, fluide).
Ces avantages se traduisent par une réduction des risques de défaillance sur site et par une meilleure maîtrise des coûts de maintenance. Par exemple, une entreprise de maintenance de centrales électriques a pu réduire de 30 % ses arrêts imprévus en adoptant systématiquement les brides DN150 de Forge Jianing, grâce à l’étanchéité supérieure obtenue avec des faces usinées avec précision.
Cas d’application et retour d’expérience
Pour illustrer concrètement les performances de la bride DN150, voici deux cas réels où Forge Jianing a apporté une solution adaptée :
Cas 1 – Réseau de vapeur d’une usine chimique : L’installation existante utilisait des brides DN150 en acier au carbone PN16, mais des fuites récurrentes apparaissaient après deux ans de service, dues à la corrosion sous contrainte. Forge Jianing a proposé des brides en acier allié 13CrMo4‑5 avec un traitement de normalisation, permettant de résister à des températures de 450 °C et à une pression de vapeur de 18 bar. Après trois ans de fonctionnement, aucune fuite n’a été constatée, et la maintenance a été réduite de moitié.
Cas 2 – Conduite d’eau de mer dans une plateforme offshore : Les brides DN150 classiques en acier inoxydable 316 présentaient une corrosion par piqûres au bout de 18 mois. Forge Jianing a fourni des brides en acier inoxydable duplex 2205, avec une résistance à la corrosion par chlorures nettement améliorée. Le retour d’expérience sur deux ans montre une intégrité parfaite des joints, même après des cycles de marée et des variations de température.
Ces exemples démontrent l’importance d’une sélection rigoureuse du matériau et de la gamme de pression, ainsi que l’apport d’un partenaire capable d’adapter sa production aux contraintes terrain. Forge Jianing (咨询热线：176 9623 6479) met son expertise à disposition pour analyser chaque cahier des charges et proposer la bride DN150 la mieux adaptée.
Conseils de sélection et d’installation
Pour garantir une longue durée de vie à votre bride DN150, quelques bonnes pratiques sont recommandées :
- Vérifier la compatibilité du matériau : Utilisez un acier inoxydable pour les fluides corrosifs, un acier au carbone pour les applications générales, et un acier allié pour les hautes températures. En cas de doute, une analyse du fluide (pH, teneur en chlorures, température) est indispensable.
- Respecter le couple de serrage : Un serrage insuffisant provoque des fuites, un serrage excessif peut endommager la face ou les boulons. Utilisez une clé dynamométrique calibrée et suivez les préconisations du fabricant (généralement entre 100 et 300 N·m selon le diamètre et la pression).
- Choisir le joint adapté : Les joints spiralés (pour hautes pressions), en PTFE (pour la résistance chimique) ou en élastomère (pour les basses pressions) doivent être compatibles avec le fluide et la température.
- Inspecter régulièrement : Un contrôle visuel des brides (corrosion, déformation) et une resserre des boulons après les premiers cycles thermiques permettent d’éviter les défaillances.
Forge Jianing propose des fiches techniques détaillées pour chaque bride DN150, incluant les couples de serrage recommandés et les types de joints préconisés. L’entreprise assure également un support technique à distance ou sur site pour accompagner l’installation, réduisant ainsi les erreurs de montage.
Évolution du marché et tendances 2026
À l’horizon 2026, plusieurs tendances influencent le secteur des brides DN150. La demande croissante de matériaux plus légers et résistants pousse les fabricants à développer des aciers à haute limite d’élasticité, comme les aciers HSLA (High Strength Low Alloy). Parallèlement, les normes environnementales exigent une réduction des émissions de CO₂ dans la production : Forge Jianing a déjà investi dans des fours électriques à faible consommation et dans le recyclage des chutes de forge. Enfin, la numérisation des contrôles qualité (capteurs IoT sur les lignes de production, traçabilité par blockchain) devient un standard pour garantir la conformité des brides DN150, en particulier pour les applications critiques. Ces évolutions permettent d’offrir des produits plus performants tout en maîtrisant les coûts, ce qui profite directement aux clients finaux.
La bride DN150 reste un élément fondamental des réseaux de tuyauterie industriels, et sa sélection mérite une attention rigoureuse. Les caractéristiques techniques, les normes de conformité, les domaines d’application et les retours d’expérience présentés dans cet article montrent qu’une bride bien choisie, fabriquée avec des processus maîtrisés, contribue à la sécurité et à l’efficacité des installations. Forge Jianing, grâce à son expertise métallurgique et à son engagement qualité, propose des brides DN150 qui répondent aux exigences les plus variées, des réseaux de vapeur à haute température aux circuits d’eau de mer corrosifs. Au‑delà du produit, c’est un accompagnement technique complet qui est offert, de la phase de conception jusqu’à l’installation. Dans un marché en constante évolution, la fiabilité des raccordements reste un critère non négociable, et le choix d’un partenaire expérimenté comme Forge Jianing (咨询热线：176 9623 6479) constitue un atout pour anticiper les défis de demain. Que ce soit pour un projet neuf ou pour le remplacement de brides existantes, nous vous invitons à consulter nos fiches techniques et à contacter notre équipe pour une analyse personnalisée de vos besoins.
