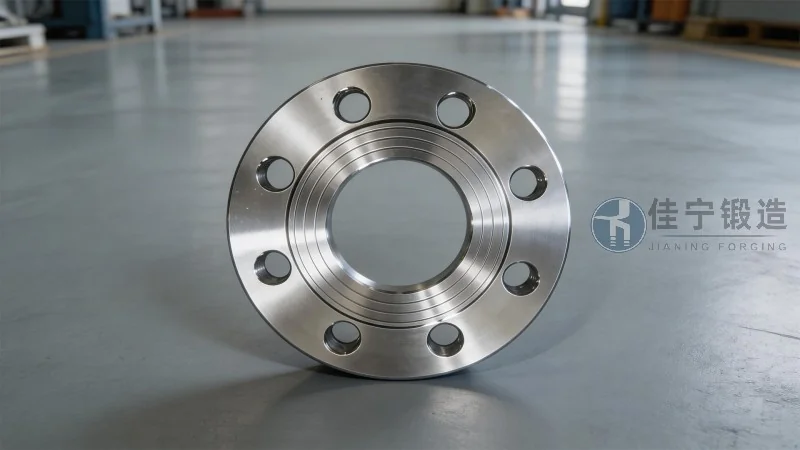

Comprendre la bride DN10 : spécifications techniques et atouts majeurs
Dans le domaine de la tuyauterie industrielle et des raccordements hydrauliques, la bride DN10 occupe une place spécifique mais essentielle. Bien qu’elle soit de petit diamètre nominal (10 mm), elle intervient dans des circuits où la précision, l’étanchéité et la résistance mécanique sont primordiales. Utilisée dans des secteurs tels que la pétrochimie, le traitement de l’eau, l’agroalimentaire ou encore les systèmes de dosage pharmaceutique, cette bride permet d’assurer des jonctions fiables entre des canalisations de faible section. Sa conception répond à des normes internationales comme l’EN 1092‑1, l’ANSI B16.5 ou la DIN 2633, ce qui garantit une interchangeabilité avec les équipements existants. Pour les bureaux d’études et les responsables maintenance, le choix d’une bride DN10 adaptée ne se résume pas à un simple encombrement : il engage la sécurité et la performance globale de l’installation.
Face à la diversité des matériaux disponibles – acier au carbone, acier inoxydable 304L/316L, alliages spéciaux comme l’Hastelloy – il est crucial de connaître les caractéristiques avantageuses de chaque variante. La bride DN10 se distingue par sa compacité, sa capacité à supporter des pressions allant jusqu’à PN40 (voire plus selon la norme) et sa facilité d’assemblage dans des espaces restreints. Avec l’évolution des réglementations européennes en 2026 sur la réduction des fuites fugitives, les brides de petit diamètre font l’objet d’une attention renouvelée. Une bride mal conçue ou mal fabriquée peut entraîner des pertes de fluide, des arrêts de production coûteux et des risques environnementaux. C’est pourquoi les opérateurs industriels se tournent vers des fabricants maîtrisant la forge de précision, capables de garantir une planéité de surface, une rugosité conforme et une concentricité parfaite du trou central.
Dans cet article, nous proposons une analyse détaillée de la bride DN10 : ses dimensions nominales, ses types (à collerette, plate, à souder, filetée), ses avantages par rapport aux raccords vissés traditionnels, et les critères de sélection pour des applications sous pression ou sous vide. Nous aborderons également l’importance de la traçabilité des lots, des traitements thermiques et des certifications (CE, ATEX, FDA) dans un contexte où la qualité prime sur le prix. Enfin, nous mettrons en évidence comment Forge Jianing, fort de plusieurs décennies d’expérience dans la forge de brides normalisées, accompagne ses clients avec des solutions sur mesure et des délais compétitifs. Pour tout besoin d’information technique ou de devis, contacter notre équipe au 176 9623 6479.
Dimensions et tolérances de la bride DN10 selon les normes en vigueur
La bride DN10 possède des cotes bien définies qui varient légèrement selon le système normatif adopté. En Europe, la norme EN 1092‑1 type 11 (bride à collerette) précise les dimensions suivantes pour une bride PN10 : diamètre extérieur de 90 mm, diamètre du cercle de boulons de 60 mm, diamètre des trous de boulons de 14 mm (4 trous), et épaisseur de bride de 14 mm. En PN16, l’épaisseur passe à 16 mm tandis que le diamètre extérieur reste identique. Aux États-Unis, la bride ANSI B16.5 classe 150 pour un DN10 (1/4 NPS) présente un diamètre extérieur de 88,9 mm et 4 trous de 15,7 mm sur un cercle de 60,3 mm. Ces différences exigent une attention rigoureuse lors de la sélection, notamment pour les projets d’extension ou de remplacement dans des installations mixtes.
Pour les applications critiques, les tolérances géométriques jouent un rôle fondamental. Une bride DN10 doit présenter une planéité de face inférieure à 0,1 mm sur la surface d’étanchéité (surépaisseur de joint), une concentricité du trou central par rapport au cercle de boulons inférieure à 0,2 mm, et une rugosité Ra comprise entre 1,6 et 3,2 µm pour les surfaces destinées aux joints spiralés ou PTFE. Ces exigences sont validées par des contrôles tridimensionnels (MMT) et des certificats d’inspection 3.1 selon la norme EN 10204. Forge Jianing intègre ces contrôles systématiques à son processus de fabrication, avec des enregistrements numérisés archivés pendant 10 ans. Cette traçabilité est indispensable pour les audits qualité dans les secteurs pharmaceutiques et gaziers. De plus, la société propose des brides DN10 forgées à partir de barres laminées, garantissant une structure de grain homogène et l’absence de porosités internes, contrairement aux brides découpées dans des tôles qui présentent des hétérogénéités.
Les types de bride DN10 : avantages comparés et domaines d’emploi
La bride DN10 se décline en plusieurs configurations, chacune adaptée à des conditions de service spécifiques. La bride plate (EN 1092‑1 type 01) est la plus simple : elle se glisse sur le tube et se soude en angle. Son principal avantage réside dans le faible coût de fabrication et la facilité de montage, mais elle convient principalement pour des pressions modérées (jusqu’à PN10) et des températures inférieures à 300 °C. La bride à collerette (type 11) offre une meilleure répartition des contraintes grâce à un épaulement conique qui renforce la liaison avec le tube. Elle est recommandée pour les circuits soumis à des vibrations, des variations thermiques ou des pressions élevées (PN16 à PN40). Pour les applications nécessitant un démontage fréquent (maintenance, nettoyage CIP), la bride filetée (type 13) permet un raccordement sans soudure, idéale pour les canalisations en acier inoxydable dans l’agroalimentaire ou la biopharmacie.
En termes de performance, la bride DN10 se révèle plus avantageuse qu’un raccord à souder ou à visser classique pour plusieurs raisons. D’abord, elle crée une liaison démontable permettant d’intervenir sur les équipements sans couper la canalisation. Ensuite, la surface d’étanchéité plane ou à embossage (RF) autorise l’utilisation de joints standards (PTFE, graphite, Klingersil) garantissant un taux de fuite inférieur à 10⁻⁶ mbar·l/s. Sous vide, une bride DN10 avec joint métallique et face conique (type tongue & groove) est capable de maintenir un vide poussé jusqu’à 10⁻⁵ mbar. Le choix du matériau demeure toutefois déterminant : l’acier au carbone (C22.8) convient aux fluides non corrosifs à température ambiante ; l’acier inoxydable 316L résiste aux acides dilués et aux environnements salins ; tandis que les alliages duplex (UNS S31803) sont préconisés pour les zones offshore riches en chlorures. Forge Jianing dispose d’un stock permanent de plus de 50 nuances d’acier et propose des traitements de surface (passivation, polissage électrochimique) pour répondre aux cahiers des charges les plus stricts.
Critères de sélection pour une bride DN10 adaptée à votre installation
- Pression nominale et température : vérifier la courbe pression‑température de la bride choisie. Pour une bride DN10 PN40 en acier inoxydable 316L, la pression maximale admissible à 200 °C est de 28 bar ; à 400 °C, elle tombe à 8 bar. Ne jamais dépasser les valeurs indiquées sur la plaque signalétique.
- Type de joint et surface d’étanchéité : les faces RF (raised face) sont les plus courantes pour les brides DN10. Pour les fluides gazeux à haute température, les faces à embossage (male/female) ou à languette (tongue & groove) offrent une meilleure étanchéité sans joint supplémentaire.
- Compatibilité avec les fluides : pour un fluide corrosif (acide sulfurique à 30 %), privilégier l’acier inoxydable 316L ou le Hastelloy C276. Pour l’eau potable, une bride en acier inoxydable 304L avec revêtement intérieur conforme à la norme NSF/ANSI 61 est nécessaire.
- Conditions de serrage : le couple de serrage des boulons pour une bride DN10 (4 vis M12) est généralement compris entre 35 et 50 N·m. Un serrage excessif peut déformer la bride et générer des fuites. Forge Jianing fournit, sur demande, des instructions de montage avec des valeurs de couple préconisées pour chaque nuance.
- Certifications requises : pour l’industrie pétrolière et gazière, une bride DN10 doit être certifiée selon la directive ATEX (pour environnements explosifs) ou selon le module GCD pour les équipements sous pression (DESP 2014/68/UE). Les brides destinées à l’industrie pharmaceutique doivent satisfaire la norme ASME BPE avec finition de surface Ra ≤ 0,8 µm.
Un tableau synoptique des dimensions et pressions des brides DN10 est disponible dans la documentation technique de Forge Jianing. L’équipe d’ingénierie réalise gratuitement une analyse de votre schéma de tuyauterie pour valider la compatibilité et proposer des alternatives si nécessaire. Cette approche préventive évite les erreurs coûteuses de montage et les arrêts de production imprévus. Pour bénéficier de cet accompagnement, n’hésitez pas à nous contacter au 176 9623 6479.
Performances et fiabilité de la bride DN10 dans des cas concrets
Prenons l’exemple d’une installation de dosage de réactifs chimiques dans une usine de traitement de surface. Les canalisations en acier inoxydable 316L de diamètre extérieur 17,2 mm sont raccordées par des brides DN10 PN16. L’exploitant a choisi des brides à collerette avec face RF et joints en PTFE expansé. Après deux ans de fonctionnement à 15 bar et 120 °C, aucun signe de fuite ni de corrosion n’a été constaté. Les contrôles de resserrage effectués tous les 6 mois montrent une stabilité du couple de serrage, ce qui prouve la qualité de la surface d’appui usinée par Forge Jianing. Dans un autre cas, un fabricant de pompes doseuses pour l’industrie cosmétique a intégré des brides DN10 en acier inoxydable 304L polies mécaniquement (Ra 0,4 µm). La réduction des rugosités a permis d’éliminer les zones de rétention bactérienne et de respecter les exigences de nettoyabilité de la norme GMP.
Du point de vue économique, l’investissement dans une bride DN10 de qualité supérieure se rentabilise rapidement. Une bride forgée proposée par Forge Jianing coûte en moyenne 15 à 20 % de plus qu’une bride découpée dans une tôle, mais sa durée de vie peut être deux à trois fois supérieure, notamment dans les environnements cycliques thermiques. Le retour sur investissement est encore plus net lorsque l’on comptabilise les coûts de main‑d’œuvre liés aux interventions de maintenance correctives. Selon une étude interne des services de maintenance d’une raffinerie française, le remplacement d’une bride DN10 défaillante (main-d’œuvre + pièce + arrêt de ligne) coûte en moyenne 850 €, contre 120 € pour une bride neuve de haute qualité installée initialement. Prévenir vaut donc largement mieux que guérir.
Processus de fabrication des brides DN10 chez Forge Jianing
Forge Jianing maîtrise l’ensemble de la chaîne de production, depuis l’approvisionnement en aciers certifiés jusqu’à l’usinage final et le contrôle qualité. Pour les brides DN10, le procédé de forge à matrice ouverte est privilégié pour les faibles séries, tandis que le forgeage à chaud sous presse est utilisé pour les grandes quantités, garantissant une répétabilité dimensionnelle élevée. Chaque pièce subit un traitement thermique (normalisation, trempe et revenu) afin d’affiner la structure cristalline et d’éliminer les contraintes résiduelles. Les contrôles non destructifs (ressuage, magnétoscopie, ultrasons) sont systématiquement réalisés sur les brides destinées aux applications sous pression, conformément aux exigences de la norme ISO 9712.
L’usinage des faces et du trou central est effectué sur des centres de tournage CNC 5 axes, permettant d’obtenir des tolérances serrées (IT7 sur les diamètres intérieurs). Les surfaces d’étanchéité sont ensuite rectifiées ou rodées pour atteindre la rugosité requise. Enfin, un marquage laser indélébile reporte le numéro de coulée, la nuance d’acier et la pression nominale, assurant une traçabilité complète jusqu’à la matière première. Ce niveau de détail est rare sur le marché des brides de petit diamètre, où de nombreux fournisseurs se contentent de produits standards importés sans traçabilité fiable. En choisissant Forge Jianing, les clients accèdent à un service de conception sur plan (brides non standard, avec alésages spécifiques, rainures pour joint torique, etc.) et à des délais de livraison de 3 à 5 semaines pour les commandes urgentes. Pour tout projet, l’équipe est joignable au 176 9623 6479.
Évolutions du marché des brides DN10 en 2026 et perspectives
Le secteur des raccordements industriels connaît une mutation sensible depuis 2024, portée par la transition énergétique et la numérisation des usines. En 2026, la demande de brides DN10 en aciers faiblement alliés pour les réseaux d’hydrogène croît de 12 % par an selon les projections de l’association européenne des fabricants de tuyauteries (CEFIR). La bride DN10, par sa petite taille, est particulièrement adaptée aux boucles d’injection d’hydrogène vert dans les sites de stockage souterrain. Les exigences en matière d’étanchéité (fuites inférieures à 0,1 ml/min) imposent des surfaces d’étanchéité avec finition micro‑usinée et des joints métalliques revêtus de nickel. Forge Jianing a déjà développé une gamme « H2‑ready » pour ces applications, avec des matériaux spécifiques et une certification de résistance à la fragilisation par l’hydrogène.
Parallèlement, la pression réglementaire européenne sur l’écoconception pousse les fabricants à réduire l’empreinte carbone de leurs brides. L’utilisation d’aciers recyclés à 80 % (aciers verts) et la réduction des rebuts d’usinage (recyclage des copeaux sur place) deviennent des arguments concurrentiels. Forge Jianing s’inscrit dans cette tendance en proposant une analyse de cycle de vie simplifiée pour ses brides DN10, et en offrant une reprise des emballages en bois pour réutilisation. Le marché des brides DN10 reste néanmoins dominé par le besoin de pièces de rechange dans les industries matures. Les installateurs et les mainteneurs recherchent avant tout la disponibilité, la compatibilité avec les brides existantes et un rapport qualité‑prix équilibré.
Pour accompagner cette évolution, Forge Jianing a mis en place un configurateur en ligne (accessible sur demande) qui permet de sélectionner en quelques clics la bride DN10 conforme à vos paramètres : type de bride, norme, matériau, pression, face d’étanchéité, quantité, et délai souhaité. Une fois la commande validée, un ingénieur d’affaires prend contact pour valider les spécifications techniques et organiser le suivi de production. Cette digitalisation réduit les erreurs de spécification et accélère le processus de commande. En conclusion, la bride DN10 n’est pas un simple accessoire : c’est un composant critique qui mérite toute l’attention des décideurs techniques. Avec un fabricant fiable comme Forge Jianing, vous bénéficiez d’une expertise reconnue, d’une qualité constante et d’un accompagnement personnalisé. Pour toute question technique ou demande de documentation, notre équipe répond au 176 9623 6479.
