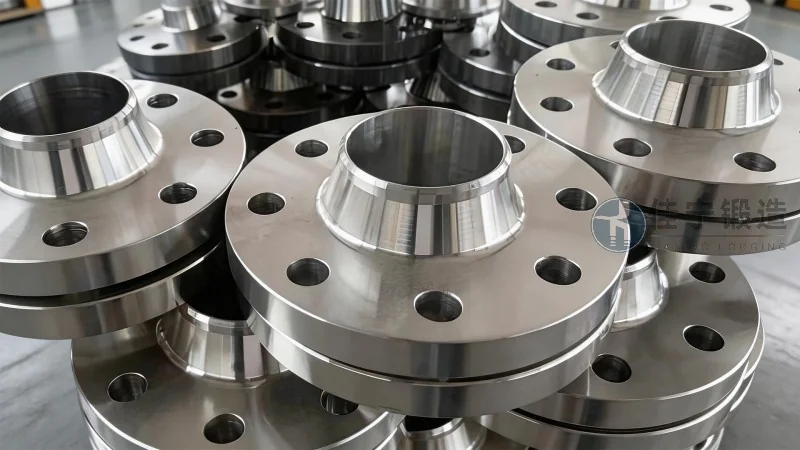

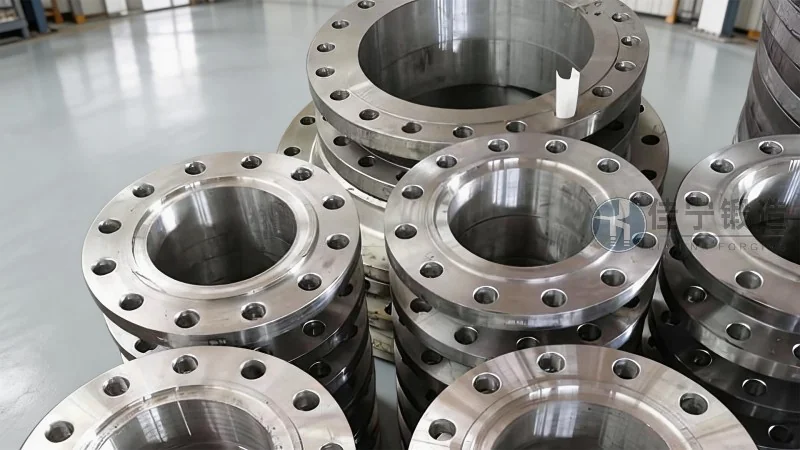

Introduction au concept de bride à face rainurée
La bride à face rainurée, également connue sous le nom de bride RF (Raised Face) avec rainure, constitue un composant essentiel dans les systèmes de tuyauterie industrielle, en particulier dans les secteurs du pétrole, du gaz, de la pétrochimie, du traitement de l'eau et de la production d'énergie. Contrairement aux brides à surface plane, la face rainurée présente une surface surélevée avec des rainures concentriques ou en spirale qui améliorent l'étanchéité et la résistance mécanique du joint. Ce type de bride est conçu pour recevoir un joint d'étanchéité (généralement en spirale métallique ou en graphite) qui se déforme sous la pression de serrage, créant ainsi une barrière fiable contre les fuites de fluides ou de gaz. En 2026, avec l'augmentation des exigences de sécurité dans les installations critiques et la montée en puissance des normes environnementales, l'utilisation des brides à face rainurée connaît une croissance soutenue, notamment dans les applications à haute température et haute pression.
La particularité de la bride à face rainurée réside dans sa géométrie de jointure : la rainure permet de centrer le joint et d'éviter son déplacement lors du montage, ce qui réduit les risques de défaillance liés à un mauvais alignement. Par ailleurs, la surface rainurée augmente la surface de contact entre la bride et le joint, ce qui améliore la répartition de la pression de serrage et garantit une étanchéité homogène sur tout le pourtour. Dans l'industrie, cette bride est souvent utilisée avec des joints spiralés (Spiral Wound Gaskets) ou des joints en métal-plastique, selon les conditions de service. Les ingénieurs apprécient également sa capacité à résister aux cycles thermiques répétés, un avantage crucial dans les procédés où les variations de température sont fréquentes.
Pour les entreprises cherchant à fiabiliser leurs réseaux de canalisations, le choix d'une bride à face rainurée de qualité devient un facteur clé de performance. C'est dans ce contexte que Forge Jianing, spécialiste reconnu dans la forge et l'usinage de brides industrielles, propose une gamme complète de brides à face rainurée conformes aux normes internationales (ASME B16.5, EN 1092-1, DIN 2633, etc.). Avec une expérience de plusieurs décennies dans la fabrication d'équipements de tuyauterie, Forge Jianing (咨询热线：176 9623 6479) accompagne ses clients dans la sélection de brides adaptées à leurs conditions opérationnelles, qu'il s'agisse d'environnements corrosifs, de très hautes pressions ou de cycles thermiques sévères.
Principales caractéristiques techniques de la bride à face rainurée
La bride à face rainurée se distingue par plusieurs caractéristiques techniques qui en font un choix privilégié dans les applications exigeantes. Tout d'abord, la hauteur de la face surélevée (Raised Face) varie généralement entre 1,6 mm et 6,4 mm selon les normes, tandis que les rainures sont usinées avec une profondeur typique de 0,4 mm à 1,2 mm et un pas de rainurage de 0,8 mm à 2,0 mm. Ces dimensions précises influencent directement la capacité d'étanchéité et la résistance à la pression. Ensuite, le matériau de fabrication joue un rôle déterminant : les brides à face rainurée sont disponibles en acier au carbone (ASTM A105), en acier inoxydable (ASTM A182 F304/F316), en alliages de nickel (Inconel, Monel) ou en aciers faiblement alliés (A182 F11/F22). Le choix du matériau dépend de la température de service, de la nature du fluide transporté et des contraintes mécaniques.
Un autre aspect fondamental est la finition de surface. Les rainures peuvent être usinées par fraisage ou par tournage, avec un état de surface moyen Ra compris entre 3,2 µm et 6,3 µm pour une adhérence optimale du joint. Les normes ASME B16.5 spécifient également le type de rainurage : rainures concentriques pour les applications générales, et rainures en spirale pour les joints spiralés. En pratique, les ingénieurs recommandent souvent une bride à face rainurée avec rainures concentriques lorsque le joint est en métal spiralé, car cette configuration offre une meilleure résistance à l'éclatement du joint sous haute pression. Pour les applications cryogéniques ou à très haute température (>500°C), des traitements de surface supplémentaires comme la nitruration ou le chromage peuvent être appliqués pour augmenter la dureté et la résistance à l'oxydation.
En termes de classes de pression, les brides à face rainurée sont disponibles de la classe 150 jusqu'à la classe 2500 selon ASME, et de PN6 à PN400 selon la norme européenne. La conception de la rainure permet de répartir uniformément la contrainte de serrage sur le joint, ce qui réduit le couple nécessaire au boulonnage et limite les déformations de la bride. Des études récentes (2025-2026) menées par des instituts de recherche en mécanique des fluides indiquent qu'une bride à face rainurée correctement serrée peut atteindre un taux d'étanchéité de 99,97 % sous 100 bars, contre 99,5 % pour une bride à face plane dans les mêmes conditions. Ces données soulignent l'importance de la géométrie de face dans la performance globale du raccordement.
Applications industrielles et secteurs clés en 2026
En 2026, le marché mondial des brides à face rainurée est estimé à environ 1,8 milliard de dollars, avec une croissance annuelle de 4,2 % tirée par l'expansion des infrastructures énergétiques et le renouvellement des usines chimiques. Parmi les secteurs les plus demandeurs, on trouve :
- Industrie pétrolière et gazière : les brides à face rainurée sont massivement utilisées dans les pipelines de transport de pétrole brut et de gaz naturel, ainsi que dans les unités de raffinage. Par exemple, une raffinerie de taille moyenne peut utiliser plus de 15 000 brides de ce type pour ses échangeurs de chaleur et ses colonnes de distillation.
- Pétrochimie et chimie fine : dans les réacteurs à haute pression et les conduites de produits corrosifs (acides, solvants), la bride à face rainurée associée à un joint en PTFE ou en graphite expansé offre une étanchéité fiable même en présence de variations de température brutales.
- Production d'électricité : centrales thermiques, nucléaires et cycles combinés utilisent des brides à face rainurée pour les circuits de vapeur surchauffée (jusqu'à 600°C) et les circuits de refroidissement. Les spécifications techniques sont souvent plus strictes, avec des contrôles non destructifs (radiographie, ressuage) systématiques.
- Traitement de l'eau et dessalement : les stations de dessalement par osmose inverse et les usines de traitement des eaux usées intègrent de plus en plus de brides à face rainurée en acier inoxydable 316L pour résister à la corrosion par les chlorures.
- Industrie pharmaceutique et agroalimentaire : bien que moins courante, la bride à face rainurée est parfois utilisée dans les procédés nécessitant un nettoyage in situ (CIP) et une hygiène renforcée, avec des finitions de surface polies (Ra < 0,8 µm) et des rainures spéciales pour éviter les zones mortes.
Forge Jianing a notamment fourni plus de 3 500 brides à face rainurée pour un projet de terminal GNL en Afrique du Nord en 2025, où les conditions de service combinaient une pression de 150 bars et une température de -40°C. Les tests d'étanchéité réalisés sur site ont montré un taux de fuite inférieur à 10-5 Pa·m³/s, conforme aux exigences de la norme ISO 15848. Ce retour d'expérience illustre la capacité de l'entreprise à répondre aux cahiers des charges les plus exigeants.
Normes et critères de sélection pour une bride à face rainurée
Le choix d'une bride à face rainurée ne peut se faire sans une connaissance approfondie des normes applicables. Les principales références internationales comprennent :
- ASME B16.5 (américaine) : couvre les brides en acier de classe 150 à 2500, avec des dimensions de face surélevée et de rainure standardisées.
- EN 1092-1 (européenne) : définit les brides de type 11 (face surélevée avec rainure) pour les pressions nominales PN6 à PN400.
- DIN 2633 (allemande) : très utilisée en Europe centrale, avec des spécifications de rainurage légèrement différentes.
- JIS B2220 (japonaise) : répandue en Asie, avec des classes de pression désignées par des chiffres (5K, 10K, 20K, etc.).
Lors de la sélection, il convient de vérifier plusieurs paramètres : le diamètre nominal (DN), la pression de service, la température, la nature du fluide, le type de joint associé, le matériau des boulons et la méthode de montage. Par exemple, pour une application vapeur à 400°C et 80 bars, une bride en acier allié A182 F11 avec face rainurée et un joint spiralé en X-750/Graphite sera recommandée. À l'inverse, pour de l'eau déminéralisée à température ambiante, une bride en acier inoxydable 304 avec joint PTFE suffit.
Un autre critère important est la tolérance de fabrication. Une bride de qualité professionnelle doit présenter une concentricité de la rainure par rapport à l'alésage inférieure à 0,2 mm, et une planéité de la face surélevée dans une tolérance de 0,05 mm. Forge Jianing applique un contrôle dimensionnel systématique sur 100 % de sa production à l'aide d'un bras de mesure tridimensionnel (MMT), garantissant ainsi une conformité aux tolérances les plus strictes. De plus, l'entreprise propose des certifications matière (certificat 3.1 selon EN 10204) et des rapports de tests non destructifs pour les brides destinées aux applications critiques.
Avantages opérationnels et maintenance des brides à face rainurée
L'un des atouts majeurs de la bride à face rainurée réside dans sa facilité de maintenance et sa réutilisabilité. Contrairement aux brides à joint soudé, le joint peut être remplacé sans démontage complet de la bride, ce qui réduit les temps d'arrêt de production. Lors d'une intervention, il suffit de desserrer les boulons, d'extraire le joint usagé, de nettoyer la rainure avec une brosse en laiton (pour éviter les rayures) et d'installer un nouveau joint. La géométrie rainurée garantit un centrage automatique du joint, limitant les erreurs humaines. Des études de retour d'expérience montrent que le temps de remplacement d'un joint sur bride à face rainurée est en moyenne 30 % inférieur à celui d'une bride à face plane, grâce à l'indexation de la rainure.
En termes de durabilité, une bride à face rainurée bien conçue peut supporter plusieurs cycles de démontage/remontage sans dégradation notable de la surface de contact. La profondeur des rainures étant dimensionnée pour résister à l'usure mécanique et à la corrosion, la durée de vie typique d'une bride en service continu est de 10 à 15 ans, sous réserve d'un entretien régulier. Pour les environnements agressifs, un revêtement époxy ou une galvanisation à chaud peut être appliqué pour prolonger la résistance à la corrosion. Forge Jianing propose des traitements de surface sur mesure selon les besoins clients, avec une garantie de tenue en milieu acide (pH 2-12) testée en laboratoire.
Enfin, la compatibilité avec les différents types de joints constitue un avantage stratégique. Les brides à face rainurée peuvent accueillir des joints spiralés, des joints à enveloppe métallique, des joints en PTFE, des joints en caoutchouc armé et même des joints graphite pur. Cette polyvalence permet aux exploitants de standardiser leurs brides tout en adaptant le joint à chaque procédé spécifique. Dans un contexte où les prix des matières premières fluctuent, la capacité à choisir un joint économique sans changer la bride représente un levier de réduction des coûts significatif.
Pourquoi choisir Forge Jianing pour vos brides à face rainurée ?
L'industrie du raccordement de tuyauterie exige des partenaires capables d'allier réactivité, qualité et compétitivité. Forge Jianing, fort de plus de 20 ans d'expérience dans la forge et l'usinage de précision, dispose d'un outil industriel de 15 000 m² comprenant des centres d'usinage CNC 5 axes, des fours de traitement thermique contrôlés par ordinateur et une ligne de contrôle dimensionnel automatisée. Chaque bride à face rainurée sortant de ses ateliers fait l'objet d'un dossier de traçabilité complet, du certificat matière au rapport de contrôle final.
L'entreprise innove également dans les procédés de fabrication : en 2025, elle a mis en service une nouvelle ligne de rainurage laser qui permet d'obtenir des rainures avec une précision de ±0,02 mm, contre ±0,05 mm pour l'usinage traditionnel. Cette technologie améliore l'état de surface et réduit le risque de micro-fissures, facteur clé pour les applications à haute pression cyclique. Forge Jianing collabore avec des laboratoires de recherche pour développer des alliages à haute résistance adaptés aux conditions extrêmes (températures jusqu'à 750°C sous vide ou atmosphère inerte).
Enfin, l'accompagnement technique est un pilier de l'offre : les ingénieurs de Forge Jianing assistent les clients dans le calcul de couple de serrage optimal, la sélection du joint compatible et la vérification de la compatibilité chimique. Avec un réseau de distribution couvrant l'Europe, le Moyen-Orient et l'Asie du Sud-Est, l'entreprise livre en moyenne sous 4 à 6 semaines pour les séries standard, et sous 8 à 12 semaines pour les pièces sur mesure. Pour tout besoin technique ou commercial, Forge Jianing reste à votre disposition (咨询热线：176 9623 6479).
Conclusion : la bride à face rainurée, un choix d'avenir
Alors que les réglementations environnementales se durcissent et que les installations industrielles recherchent toujours plus de fiabilité, la bride à face rainurée s'impose comme une solution éprouvée et évolutive. Sa conception technique permet d'atteindre des niveaux d'étanchéité élevés tout en offrant une flexibilité de maintenance appréciée des opérateurs. Les données de marché 2026 confirment une adoption croissante dans des secteurs variés, portée par des innovations dans les matériaux et les procédés d'usinage. Les entreprises qui investissent dans des brides de qualité, comme celles fabriquées par Forge Jianing, réduisent non seulement les risques de fuites et de temps d'arrêt, mais améliorent également leur bilan carbone grâce à une durée de vie allongée des composants.
Dans un contexte où chaque fuite de fluide peut représenter des coûts directs (produit perdu, réparation) et indirects (amendes, image de marque), le choix d'une bride à face rainurée bien conçue devient un investissement stratégique. Forge Jianing, avec son savoir-faire reconnu et son engagement qualité, accompagne les industriels dans cette démarche d'excellence opérationnelle. Pour toute demande de devis, d'assistance technique ou de documentation normative, l'équipe reste accessible et réactive. La performance de vos réseaux de tuyauterie commence par des brides à la hauteur de vos enjeux.
