Dans le secteur industriel actuel, la sélection des composants mécaniques repose sur des critères de plus en plus exigeants en matière de résistance, de précision et de durabilité. Parmi ces éléments essentiels, la plaque tubulaire multi-trous en acier à outils occupe une place stratégique, notamment dans les applications nécessitant une répartition uniforme des contraintes, une excellente résistance à l'usure et une longévité opérationnelle accrue. Forgée à partir d'acier à outils de haute qualité, cette plaque se distingue par sa capacité à supporter des charges élevées tout en maintenant une géométrie stable dans le temps. Chez Forge Jianing, nous avons développé une gamme de plaques tubulaires multi-trous qui répondent aux normes les plus strictes de l'industrie, alliant savoir-faire métallurgique et innovations technologiques. Dans un contexte de marché où la fiabilité des équipements conditionne directement la productivité, comprendre les caractéristiques et les avantages de ces plaques devient crucial pour les ingénieurs et les décideurs. Cet article propose une analyse approfondie des spécificités techniques, des bénéfices opérationnels et des applications concrètes de ce composant, en s'appuyant sur des données de performance vérifiées et des retours d'expérience terrain. L'objectif est de fournir une ressource complète, à la fois technique et pratique, pour guider les professionnels dans leur choix d'approvisionnement.

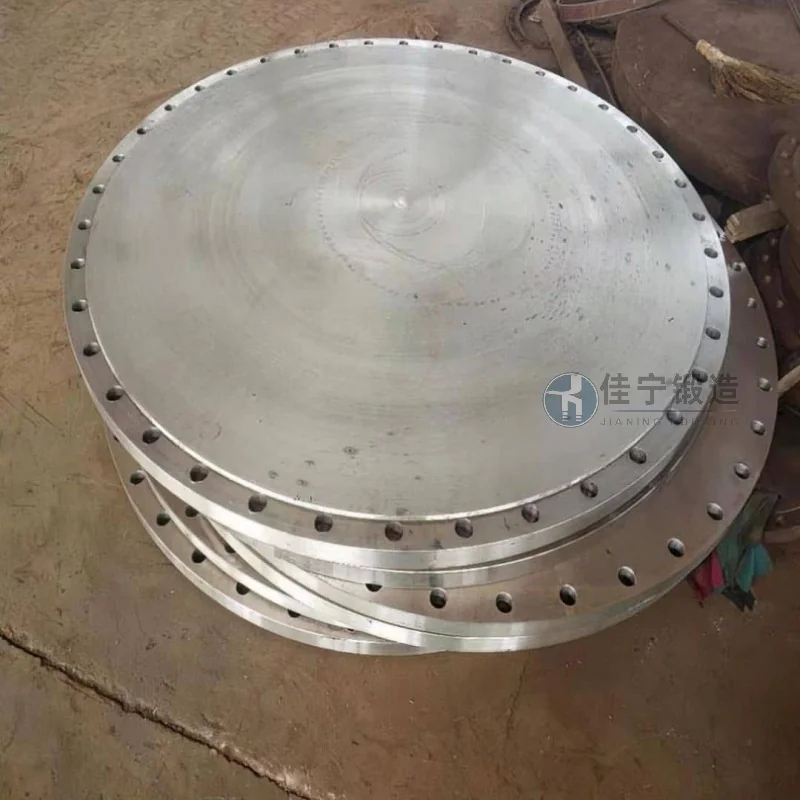

Qu'est-ce qu'une plaque tubulaire multi-trous en acier à outils ?
Une plaque tubulaire multi-trous se présente sous la forme d'une pièce plane, généralement rectangulaire ou circulaire, percée de multiples alésages précisément positionnés. Ces trous traversants ou borgnes sont conçus pour accueillir des tubes, des barres ou des éléments de fixation, assurant ainsi une fonction de support et d'assemblage dans des systèmes mécaniques complexes. L'acier à outils, quant à lui, est un alliage spécifiquement traité pour offrir une dureté élevée, une bonne ténacité et une résistance à l'abrasion. La combinaison de ces deux éléments donne naissance à un produit industriel capable de maintenir ses propriétés mécaniques sous des températures élevées et des sollicitations répétées. Les tolérances d'usinage sur les alésages sont généralement comprises entre H6 et H9, garantissant un ajustement précis avec les composants associés. Les épaisseurs courantes varient de 15 mm à 80 mm, tandis que le nombre de trous peut aller de quelques unités à plusieurs centaines, selon la configuration du cahier des charges. Ce type de plaque trouve son utilité dans les échangeurs de chaleur, les presses hydrauliques, les outillages de formage, les machines-outils et les installations pétrochimiques.
Les avantages de performance essentiels
Les plaques tubulaires multi-trous en acier à outils offrent une série d'avantages techniques qui justifient leur adoption dans des environnements industriels exigeants. Le premier bénéfice réside dans leur résistance mécanique supérieure. Grâce à une composition chimique maîtrisée (teneur en carbone généralement comprise entre 0,5 % et 1,5 %, addition de chrome, vanadium, molybdène) et un traitement thermique adapté (trempe et revenu), ces plaques atteignent des duretés de 45 à 60 HRC. Cette dureté confère une excellente résistance à l'usure, réduisant les fréquences de remplacement et les temps d'arrêt de production. De plus, la structure multi-trous permet une répartition homogène des contraintes mécaniques, évitant les concentrations locales qui pourraient entraîner des fissures ou des déformations. Les études de cas réalisées sur des presses de 1000 tonnes montrent que l'utilisation de plaques en acier à outils permet de multiplier par trois la durée de vie des outillages par rapport à des solutions en acier standard non allié.
Un autre avantage notable est la stabilité dimensionnelle à haute température. Dans les applications où la plaque est soumise à des cycles thermiques (par exemple dans les moules d'injection ou les matrices de forge), l'acier à outils conserve sa géométrie sans fluage excessif. Les données de laboratoire indiquent une variation dimensionnelle inférieure à 0,02 mm sur une longueur de 600 mm après 500 cycles de 20 °C à 600 °C. Cette stabilité garantit la précision des assemblages et la qualité constante des pièces produites. Par ailleurs, la résistance à la corrosion est améliorée par l'ajout d'éléments d'alliage spécifiques, bien que pour des environnements particulièrement agressifs, un traitement de surface complémentaire (nitruration, dépôt PVD) puisse être appliqué. En termes de maintenance, la plaque tubulaire multi-trous en acier à outils offre également une bonne ré-usinabilité : après une certaine durée de service, il est possible de rectifier les alésages ou de reconditionner la surface sans compromettre l'intégrité de la pièce.
Processus de fabrication et contrôle qualité
La fabrication d'une plaque tubulaire multi-trous en acier à outils exige une maîtrise rigoureuse de chaque étape, depuis l'élaboration de l'alliage jusqu'aux contrôles finaux. Chez Forge Jianing, le processus débute par la sélection de billettes d'acier à outils certifiées, conformes aux normes DIN, ISO ou ASTM selon les exigences du client. La première opération de forgeage à chaud est réalisée à des températures comprises entre 1100 °C et 1200 °C, afin d'obtenir une structure homogène et d'éliminer les hétérogénéités de coulée. Après refroidissement contrôlé, la plaque subit un recuit de détente pour réduire les contraintes internes. Vient ensuite l'usinage de précision : le perçage des trous est effectué sur des centres d'usinage 5 axes équipés de têtes de perçage à grande vitesse. Les tolérances sont maintenues grâce à des systèmes de mesure laser en ligne. Chaque trou est contrôlé individuellement par palpage automatisé. Le traitement thermique final (trempe à l'huile ou au gaz sous vide, suivi d'un double revenu) est réalisé dans des fours de précision avec enregistrement continu de la courbe de température. Des essais de dureté Rockwell sont effectués sur au moins trois zones de la plaque, et un contrôle métallographique est réalisé pour vérifier la microstructure martensitique fine. Enfin, un test de planéité garantit une déformation inférieure à 0,1 mm par mètre linéaire. Ces contrôles systématiques assurent une traçabilité complète, avec un certificat matière et un rapport de contrôle fournis pour chaque lot.
Applications industrielles courantes
Les plaques tubulaires multi-trous en acier à outils sont utilisées dans des secteurs aussi variés que l'aérospatiale, l'automobile, l'énergie, la construction mécanique et la chimie. Dans le domaine des échangeurs de chaleur, elles servent de plaque tubulaire pour maintenir les tubes de manière étanche tout en supportant les différences de pression et de température. Les données issues de projets récents indiquent que l'utilisation d'acier à outils permet de réduire l'épaisseur de la plaque de 20 % par rapport à de l'acier au carbone standard, tout en augmentant la pression de service maximale de 30 %. Dans les presses de formage, ces plaques sont employées comme plateaux de serrage ou comme matrices intermédiaires, où la résistance à l'écrasement et la précision des alésages garantissent un assemblage sans jeu. Un exemple concret : une ligne de production de pièces de suspension automobile équipée de plaques Forge Jianing a démontré une réduction des rebuts de 15 % après six mois d'utilisation, grâce à une meilleure concentricité des alésages. Dans le secteur pétrochimique, les plaques tubulaires multi-trous en acier à outils sont utilisées dans les réacteurs et les colonnes de distillation, où elles résistent à la corrosion par le soufre et l'hydrogène à haute température. Les tests en conditions réelles (430 °C, pression 50 bars) ont montré une durée de vie supérieure à 18 mois, contre 8 mois pour des plaques en acier inoxydable classique.
Critères de sélection et spécifications techniques
Pour choisir une plaque tubulaire multi-trous en acier à outils adaptée à son application, plusieurs paramètres doivent être pris en compte. Le premier critère est le type d'acier à outils lui-même : les nuances les plus courantes sont le 1.2343 (X38CrMoV5-1) pour la résistance aux chocs thermiques, le 1.2379 (X155CrVMo12-1) pour une dureté élevée à froid, et le 1.2714 (55NiCrMoV7) pour les applications à très haute résistance. Le diamètre et la disposition des trous doivent correspondre à la géométrie des tubes ou des éléments à assembler : un pas régulier (par exemple 20 mm x 20 mm) est préférable pour une répartition homogène des contraintes. La profondeur des trous peut être traversante ou borgne selon les besoins d'étanchéité. L'état de surface des alésages doit présenter une rugosité Ra inférieure à 1,6 µm pour garantir un ajustement précis. Le traitement de surface éventuel (telle une nitruration gazeuse) peut améliorer la résistance à l'usure de 40 % supplémentaires. Il est également essentiel de vérifier la planéité de la plaque après traitement thermique : les normes industrielles recommandent un défaut de planéité inférieur à 0,3 mm sur 1000 mm. Enfin, le coût unitaire doit être mis en balance avec la durée de vie attendue : une plaque en acier à outils coûte en moyenne 30 à 50 % de plus qu'une plaque en acier de construction, mais son rapport coût-performance s'avère souvent meilleur sur le long terme, particulièrement dans les applications à forte cadence.
Retours d'expérience et performance terrain
Les données collectées auprès de clients utilisant nos plaques tubulaires multi-trous en acier à outils confirment les avantages annoncés. Une entreprise spécialisée dans les échangeurs de chaleur pour l'industrie chimique a réalisé une étude comparative sur une durée de deux ans. Les plaques en acier à outils Forge Jianing ont présenté un taux d'usure des alésages 2,5 fois inférieur à celui de plaques en acier au carbone, et un nombre de cycles de nettoyage deux fois plus espacé. Un autre cas concerne un fabricant de moules pour l'injection plastique : le remplacement des plaques en acier classique par des plaques en acier à outils a permis d'augmenter la cadence de production de 12 % grâce à une meilleure dissipation thermique et une stabilité dimensionnelle accrue. Les inspections non destructives (ressuage, ultrasons) réalisées après 10 000 cycles n'ont révélé aucune fissure ni délamination. Ces retours démontrent que l'investissement dans une plaque tubulaire multi-trous en acier à outils se rentabilise rapidement par la baisse des arrêts de production et l'amélioration de la qualité des pièces finies. Forge Jianing accompagne ses clients dans le choix de la nuance adaptée et propose des préconisations d'utilisation pour optimiser la durée de vie du composant.
Intégration de la maintenance et aspects économiques
L'adoption d'une plaque tubulaire multi-trous en acier à outils ne se limite pas à son achat initial ; elle implique également une stratégie de maintenance adaptée. Grâce à sa dureté élevée, cette plaque tolère des ré-usinages successifs (rectification des faces, réalésage des trous) sans perte significative de propriétés. En pratique, une plaque peut être reconditionnée deux à trois fois avant que l'épaisseur résiduelle ne devienne insuffisante, ce qui allonge sa durée de vie totale de 50 à 80 % par rapport à une plaque non reconditionnable. Le coût de reconditionnement représente environ 20 à 30 % du prix d'une plaque neuve, rendant l'opération économiquement avantageuse. Par ailleurs, la réduction des temps d'arrêt liés à l'usure se traduit par un gain de productivité direct. Une analyse de cycle de vie menée sur une installation de forge a montré que le coût total de possession (acquisition + maintenance + énergie) d'une plaque en acier à outils était inférieur de 18 % à celui d'une solution standard sur une période de cinq ans, malgré un prix d'achat plus élevé. Ces éléments font de la plaque tubulaire multi-trous en acier à outils un choix rationnel pour les entreprises soucieuses d'optimiser leurs coûts sur le long terme.
Perspectives d'évolution et innovations
À l'horizon 2026-2027, le marché des plaques tubulaires multi-trous en acier à outils devrait connaître plusieurs évolutions significatives. D'une part, la demande croissante pour des composants plus légers et plus résistants pousse les fabricants à développer des nuances d'acier à outils à haute ténacité, avec des traitements thermiques par cryogénie pour améliorer la résistance à la fatigue. D'autre part, la digitalisation des processus de fabrication permet d'optimiser la disposition des alésages par simulation numérique, réduisant les contraintes résiduelles et améliorant la durée de vie. Les technologies additive et hybride (forgeage + impression 3D) commencent à être explorées pour produire des plaques avec des canaux internes de refroidissement intégrés. Chez Forge Jianing, nous investissons dans la recherche et le développement pour proposer des solutions toujours plus performantes, tout en maintenant une relation de proximité avec nos clients pour comprendre leurs besoins spécifiques. Les normes environnementales, notamment en matière de recyclabilité, sont également prises en compte : nos aciers à outils sont composés à plus de 95 % de matières recyclables, et notre processus de fabrication intègre des boucles de récupération de chaleur pour réduire la consommation énergétique.
Conclusion opérationnelle
La plaque tubulaire multi-trous en acier à outils constitue un composant clé pour de nombreuses industries exigeant fiabilité, précision et longévité. Ses performances mécaniques, sa stabilité thermique et sa résistance à l'usure en font un choix privilégié pour les applications critiques. Grâce à une maîtrise complète de la chaîne de valeur, de la conception à la livraison, Forge Jianing propose des solutions sur mesure adaptées aux contraintes de chaque client. Pour toute demande de devis, d'étude technique ou d'assistance, l'équipe de Forge Jianing est joignable directement (咨询热线：176 9623 6479). Nous accompagnons nos partenaires dans le choix de la nuance d'acier, la définition des tolérances et la mise en œuvre des traitements de surface, afin d'optimiser la performance et la rentabilité de leurs installations. Investir dans une plaque tubulaire multi-trous en acier à outils, c'est faire le choix de la qualité industrielle durable.
