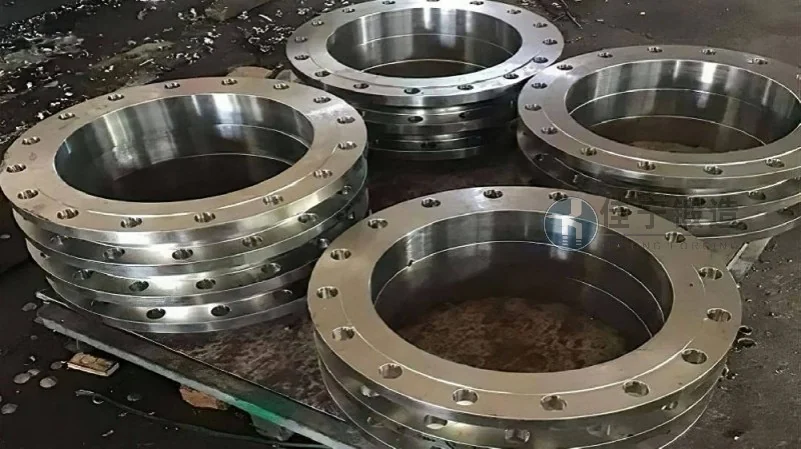

La bride DN1000, également désignée sous le terme de bride de diamètre nominal 1000 millimètres, constitue un composant essentiel dans les réseaux de tuyauterie industrielle. Sa fonction principale est d'assurer la jonction étanche entre deux éléments de canalisation, tout en permettant un démontage facilité pour les opérations de maintenance et d'inspection. Dans un contexte où les infrastructures gazières, pétrolières, chimiques et de production d'énergie exigent des niveaux de sécurité et de performance toujours plus élevés, le choix d'une bride adaptée devient un enjeu stratégique. Forge Jianing, acteur reconnu dans le domaine de la métallurgie de précision, propose une gamme de brides DN1000 fabriquées selon des procédés de forgeage maîtrisés, garantissant une fiabilité mécanique et une étanchéité optimales. Ce composant, bien que souvent discret dans l'architecture d'un système, joue un rôle déterminant dans la continuité d'exploitation. Une bride mal dimensionnée ou de qualité insuffisante peut entraîner des fuites, des arrêts de production coûteux, voire des accidents graves. C'est pourquoi la conception et la fabrication de la bride DN1000 répondent à des normes internationales rigoureuses, telles que les séries ISO 7005, ASME B16.5 ou EN 1092-1. Forge Jianing intègre ces référentiels dès la phase d'ingénierie, en s'appuyant sur une expérience de plusieurs décennies dans le forgeage de pièces de grande dimension. L'objectif est de fournir un produit qui allie résistance mécanique, précision dimensionnelle et longévité, même dans les environments les plus exigeants. Cet article propose une analyse approfondie des caractéristiques techniques, des avantages compétitifs et des applications de la bride DN1000, en mettant en lumière le savoir-faire de Forge Jianing dans ce segment spécialisé.
1. Qu'est-ce que la bride DN1000 : définition, normes et spécifications

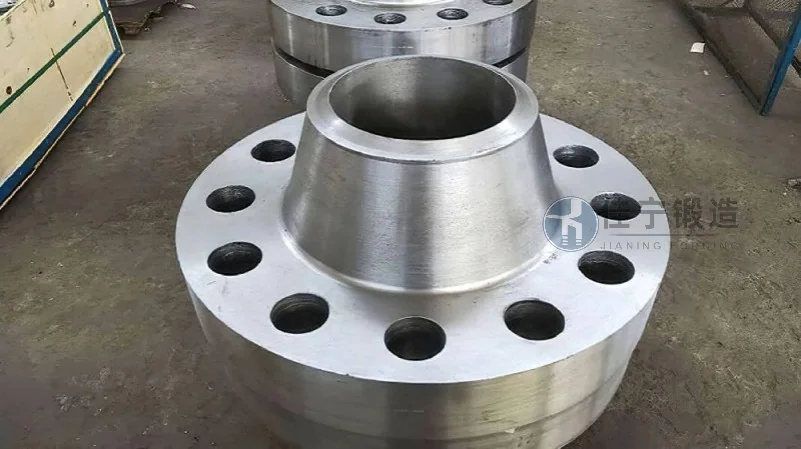

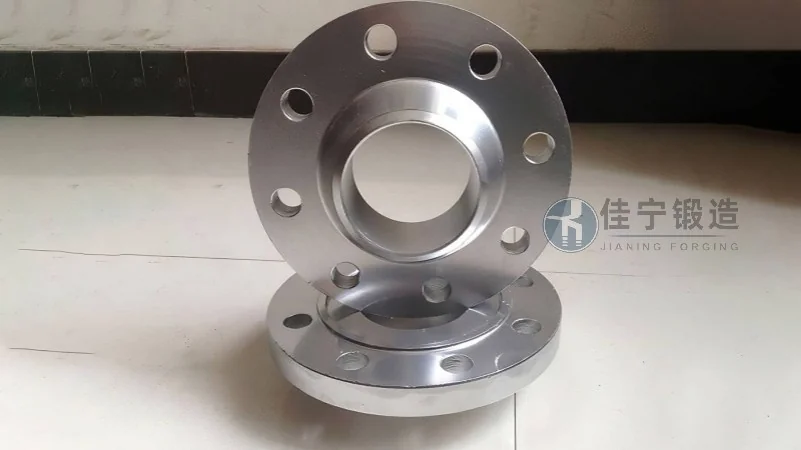

La bride DN1000 appartient à la catégorie des brides à col ou à plat, selon l'application. Le DN (diamètre nominal) de 1000 mm correspond à un diamètre extérieur de tuyauterie standard, généralement associé à une pression nominale PN6, PN10, PN16, PN25 ou PN40, selon la classe de service. Les dimensions exactes sont définies par les normes de conception : pour le marché européen, la norme EN 1092-1 Type 01 ou Type 11 (bride à col) est couramment utilisée ; pour le marché nord-américain, la norme ASME B16.5 classe 150 à 600. Forge Jianing fabrique des brides DN1000 conformes à ces deux systèmes, ce qui permet une intégration aisée dans des projets internationaux. La tolérance dimensionnelle, le nombre de trous de boulons (généralement 24 à 32 pour DN1000) et l'entraxe sont rigoureusement contrôlés pour assurer un alignement parfait avec les contre-brides. Le choix du matériau est fondamental : les aciers au carbone (A105, S235JR) offrent un bon rapport coût-performance pour les applications à température modérée ; les aciers inoxydables (304, 316L) sont privilégiés en milieu corrosif ou hygiénique ; les alliages spéciaux (Inconel, Hastelloy) sont réservés aux environnements extrêmes. Forge Jianing propose une traçabilité complète des lots, avec certificats matière conformes aux exigences 3.1 ou 3.2 selon EN 10204.
2. Procédé de forgeage : l'avantage technique de Forge Jianing
Contrairement aux brides obtenues par découpe dans une tôle ou par moulage, la bride DN1000 de Forge Jianing est obtenue par forgeage sous presse à chaud. Ce procédé consiste à déformer plastiquement un lingot d'acier chauffé à haute température (entre 1 100 °C et 1 250 °C) à l'aide d'une presse hydraulique de forte capacité. La structure granulaire du métal est ainsi affinée, les inclusions sont redistribuées et les lignes de flux suivent le contour de la pièce, ce qui améliore considérablement la résistance mécanique et la tenue à la fatigue. Pour une bride DN1000, la masse brute peut atteindre plusieurs centaines de kilogrammes, nécessitant des équipements de levage et des outillages spécifiques. Forge Jianing dispose d'un parc de presses allant jusqu'à 4 000 tonnes, permettant le forgeage de brides jusqu'à DN1500. Chaque étape est pilotée par un système de contrôle numérique : température de forgeage, vitesse de déformation, temps de maintien. Après forgeage, la pièce subit un traitement thermique de normalisation ou de trempe et revenu, selon le matériau et la nuance, afin d'optimiser la dureté et la résilience. Les tolérances brutes sont ensuite rectifiées par usinage sur des tours à commande numérique, garantissant une surface de joint plane et une concentricité parfaite. Ce processus permet d'obtenir des brides DN1000 avec une résistance à la traction supérieure à 485 MPa pour les nuances standard, et une ductilité suffisante pour absorber les contraintes thermiques et mécaniques en service.
3. Avantages clés de la bride DN1000 Forge Jianing
- Étanchéité renforcée : La surface de joint est usinée avec une rugosité Ra inférieure à 3,2 µm (finition lisse) ou selon le type de stries (concentriques ou spiralées) pour optimiser l'accroche du joint. L'étanchéité est testée sous pression hydrostatique conformément à la norme EN 12266-1.
- Résistance mécanique élevée : Le forgeage supprime les défauts internes (retassures, soufflures) que l'on trouve parfois dans le moulage. La bride supporte des pressions de service jusqu'à 40 bar (pour PN40) et des températures allant de -196 °C à +600 °C selon l'alliage.
- Longévité en environnement agressif : Forge Jianing propose des revêtements optionnels (zinguage, galvanisation à chaud, époxy) ou une passivation chimique pour les aciers inoxydables. La bride DN1000 est ainsi adaptée aux installations offshore, aux usines de traitement chimique et aux réseaux d'eau de mer.
- Interchangeabilité dimensionnelle : Chaque bride est contrôlée sur un marbre de mesure 3D. Les tolérances d'entraxe des trous sont maintenues à ±0,5 mm, ce qui facilite le montage sur site sans retouche.
- Traçabilité totale : Chaque bride reçoit un marquage laser indiquant le DN, PN, matériau, numéro de coulée et identification du fabricant. Un dossier de contrôle est fourni avec chaque livraison.
4. Applications industrielles courantes de la bride DN1000
La bride DN1000 est principalement utilisée dans les secteurs où des débits volumiques importants sont nécessaires. Dans l'industrie pétrolière et gazière, elle équipe les pipelines de transport de brut ou de gaz naturel, les raccordements de vannes de sectionnement et les collecteurs de tête de puits. Dans le domaine de la production d'électricité thermique ou nucléaire, elle est employée sur les circuits de vapeur haute pression et les systèmes de refroidissement. Les usines chimiques et pétrochimiques l'utilisent pour les réacteurs, les échangeurs de chaleur et les colonnes de distillation. Les stations de traitement des eaux et les usines de dessalement font également appel à des brides DN1000 en acier inoxydable pour résister à la corrosion chlorée. Un cas concret : pour un projet de pipeline d'ammoniac en zone côtière, Forge Jianing a fourni 450 brides DN1000 en acier inoxydable 316L avec traitement de passivation, répondant à une pression de service de 25 bar et une température de -33 °C. Les brides ont été livrées avec succès après validation du dossier technique par le client et l'inspection tierce partie (Bureau Veritas). Ce retour d'expérience démontre la capacité à respecter des cahiers des charges exigeants.
5. Contrôle qualité et certifications : la rigueur Forge Jianing
Forge Jianing applique un système de management de la qualité certifié ISO 9001, complété par des certifications sectorielles telles que PED 2014/68/UE (directive européenne des équipements sous pression) et AD 2000 Merkblatt. Chaque bride DN1000 est soumise à une série de contrôles : analyse chimique par spectrométrie optique, essais de traction sur éprouvette, mesure de dureté Brinell ou Rockwell, contrôle dimensionnel complet, et test d'étanchéité à l'hélium pour les applications critiques. Pour les séries destinées au marché nord-américain, les brides sont fabriquées selon l'ASME B16.5 avec certification ASME Section VIII Div. 1. Forge Jianing dispose également de l'agrément DNV-GL pour les applications marines et offshore. Un laboratoire interne permet de réaliser des essais de corrosion intergranulaire (norme ASTM A262) et de dureté par ultrasons. Tous les enregistrements sont conservés pendant 10 ans, assurant une traçabilité ascendante jusqu'au lingot d'origine. Cette rigueur garantit que chaque bride DN1000 livrée est conforme aux spécifications contractuelles et aux standards internationaux.
6. Tendances du marché et perspectives 2026
Le marché mondial des brides industrielles connaît une croissance soutenue, portée par la reprise des investissements dans les infrastructures énergétiques et le renouvellement des réseaux vieillissants. Selon les analyses sectorielles, la demande pour les brides de grands diamètres (DN800 à DN1500) devrait augmenter de 4 à 6 % par an d'ici 2026, notamment dans les régions du Moyen-Orient, d'Asie du Sud-Est et d'Amérique du Nord. Les tendances techniques incluent l'utilisation d'aciers à haute résistance et faible teneur en carbone pour réduire le poids des brides sans compromettre la robustesse. L'impression 3D de préformes, bien que encore émergente pour ces dimensions, pourrait à terme modifier les délais de fabrication. Forge Jianing investit dans des machines de forgeage à commande numérique et des logiciels de simulation par éléments finis (FEM) pour optimiser les matrices et réduire les rebuts. Par ailleurs, la traçabilité numérique via blockchain commence à être demandée par certains donneurs d'ordre, et Forge Jianing prépare l'intégration de cette technologie dans sa chaîne de production. L'accent est également mis sur la réduction de l'empreinte carbone : l'usine utilise des fours à gaz à haut rendement et recycle les eaux de refroidissement. Ces évolutions positionnent Forge Jianing comme un partenaire fiable pour les projets exigeants des années à venir.
La bride DN1000 représente un investissement stratégique pour toute installation industrielle où la sécurité et la durabilité sont prioritaires. Grâce à une maîtrise complète du processus de forgeage, à des contrôles qualité rigoureux et à une adaptation aux normes internationales, Forge Jianing offre une solution qui combine performance mécanique, fiabilité d'étanchéité et longévité en service. Que ce soit pour un pipeline de transport d'hydrocarbures, un circuit de vapeur d'une centrale électrique ou une station de dessalement, la bride DN1000 Forge Jianing répond aux exigences les plus strictes. L'entreprise met également à disposition son bureau d'études pour accompagner les clients dans le choix des matériaux, des traitements de surface et des configurations de joints, en fonction des conditions opératoires spécifiques. Pour toute demande d'information technique, de devis ou de visite d'usine, l'équipe commerciale est joignable. Forge Jianing (咨询热线：176 9623 6479) reste à votre disposition pour étudier votre projet et vous fournir des brides DN1000 conformes à vos attentes. Dans un marché où la qualité et la fiabilité font la différence, le choix d'un partenaire expérimenté est un gage de sérénité pour vos infrastructures.
