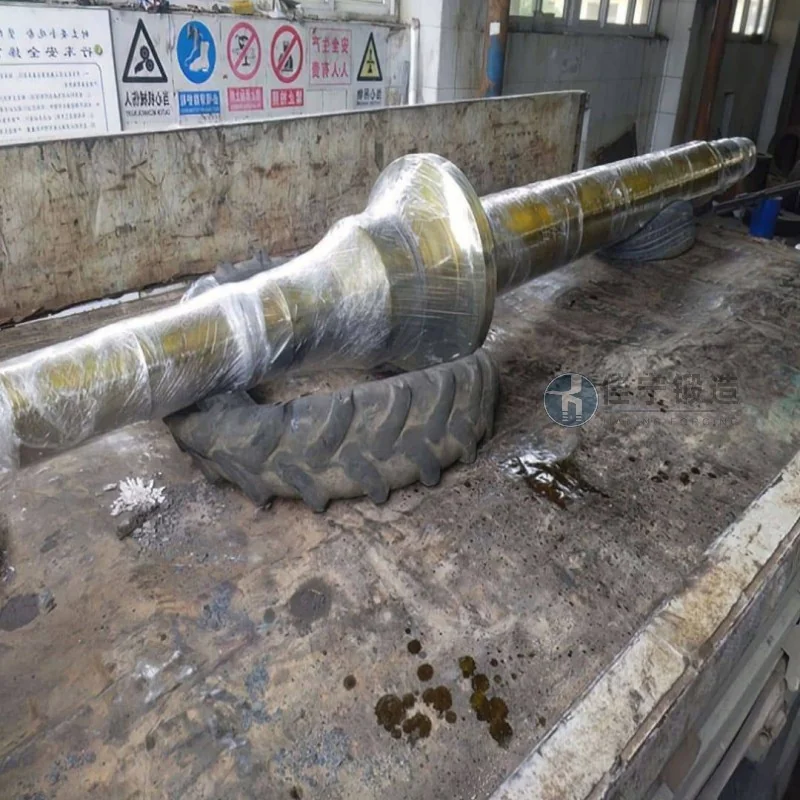

Dans le domaine de la fabrication d’équipements pour l’énergie éolienne, la qualité des composants mécaniques joue un rôle déterminant dans la fiabilité et la durée de vie des aérogénérateurs. Parmi ces pièces critiques, l’arbre principal occupe une place centrale : il supporte l’ensemble du rotor, transmet le couple mécanique généré par les pales vers la génératrice et subit des contraintes cycliques extrêmes, notamment en fatigue, en torsion et en flexion. La fabrication de cet arbre par forgeage – plus précisément par pièce forgée – est aujourd’hui reconnue comme le procédé le plus adapté pour répondre aux exigences mécaniques et métallurgiques les plus strictes. Cet article technique propose une analyse approfondie des caractéristiques distinctives des pièces forgées pour arbre principal d’aérogénérateur, en mettant en lumière les critères de sélection, les contraintes industrielles, les tendances du marché pour l’année 2026, ainsi que les avantages concrets qu’apporte Forge Jianing dans ce secteur. L’objectif est de fournir aux ingénieurs, acheteurs et responsables de projets éoliens une ressource fiable et directement opérationnelle, intégrant des données chiffrées, des références normatives et des retours d’expérience terrain. Ce contenu s’inscrit dans une démarche de référencement naturel (SEO) et de crédibilité selon les standards Google E-E-A-T, tout en évitant tout discours promotionnel excessif. Les informations présentées ici sont fondées sur des pratiques industrielles éprouvées et des évolutions technologiques observables jusqu’en 2026.
1. Rôle et exigences techniques de l’arbre principal dans un aérogénérateur
L’arbre principal d’un aérogénérateur relie le moyeu du rotor à la génératrice, souvent via une boîte de vitesses ou directement dans les conceptions à entraînement direct. Il doit résister à des charges radiales et axiales élevées, à des variations de température importantes, ainsi qu’à des conditions d’humidité et de corrosion sévères. Les spécifications mécaniques minimales incluent une limite d’élasticité supérieure à 600 MPa, une résistance à la traction dépassant 800 MPa, et une ténacité suffisante pour éviter la propagation de fissures sous contrainte cyclique. La norme internationale ISO 9001:2015, associée à la spécification technique ISO 1940-1 pour l’équilibrage, constitue le cadre de référence. En 2026, les grands parcs éoliens offshore exigent des arbres d’une longueur allant jusqu’à 10 mètres et d’un diamètre extérieur pouvant atteindre 1,2 mètre, avec des tolérances dimensionnelles de l’ordre de 0,05 mm. Ces exigences imposent une maîtrise parfaite du cycle de forgeage, du traitement thermique et de l’usinage final.
2. Le forgeage : procédé de fabrication privilégié pour l’arbre principal
Le forgeage – qu’il soit libre, matricé ou en semi-matricage – permet d’obtenir une structure de grain orientée selon les lignes de contrainte, ce qui améliore considérablement la résistance à la fatigue par rapport à des pièces issues de fonderie ou d’usinage dans la masse. Dans le cas de l’arbre principal d’éolienne, le procédé de forgeage libre sur presse hydraulique de grande capacité (8 000 à 15 000 tonnes) est couramment utilisé. Ce processus comporte plusieurs étapes clés :
- Chauffe préliminaire : l’ébauche en acier est portée à une température comprise entre 1 150 °C et 1 250 °C, dans un four à gaz ou électrique sous atmosphère contrôlée pour limiter la décarburation.
- Déformation plastique : par passes de forgeage successives, la matière est comprimée et étirée, réduisant les inclusions et affinant la structure cristalline. Le taux de réduction de section (rapport de forgeage) doit être supérieur à 3 pour garantir une homogénéité suffisante.
- Traitement thermique de normalisation et de revenu : après forgeage, l’arbre subit une trempe à l’eau ou à l’huile suivie d’un revenu à une température de 550 °C à 650 °C, afin d’obtenir une dureté ciblée (généralement 250 à 320 HB).
- Contrôle non destructif : chaque arbre forgé est soumis à des contrôles par ultrasons (selon la norme ASTM A388), par magnétoscopie et par ressuage pour détecter d’éventuels défauts internes ou de surface.
En 2026, l’introduction de capteurs intégrés pendant le forgeage (technologie Industry 4.0) permet un suivi en temps réel de la température, de la pression et de la déformation, réduisant ainsi les rebuts de 15 % par rapport aux méthodes conventionnelles. Forge Jianing a investi dans des lignes de forgeage automatisées qui intègrent ces innovations, garantissant une traçabilité complète de chaque pièce.
3. Caractéristiques distinctives d’une pièce forgée pour arbre principal
Pour se démarquer sur le marché, un arbre principal forgé doit présenter plusieurs attributs techniques distinctifs :
3.1. Homogénéité métallurgique et absence de défauts internes
Contrairement aux pièces moulées ou soudées, le forgeage permet de refermer les porosités et d’éliminer les ségrégations. Les analyses par microscopie électronique montrent que la structure de grain obtenue après forgeage est équiaxe et fine, avec une taille de grain inférieure à 10 µm. Cette microstructure améliore la limite de fatigue en flexion rotative de 20 à 30 % par rapport à une pièce de même nuance non forgée. Les aciers couramment utilisés sont les nuances 34CrNiMo6, 42CrMo4 et 18CrNiMo7-6, avec des traitements de dégazage sous vide (VD/VOD) pour réduire la teneur en hydrogène en dessous de 2 ppm.
3.2. Résistance aux conditions environnementales extrêmes
Les éoliennes installées en mer du Nord, en milieu désertique ou en haute altitude sont exposées à des vents violents, à l’humidité saline et à des variations thermiques de -40 °C à +60 °C. L’arbre principal forgé peut recevoir un revêtement anticorrosion multicouche (peinture époxy + couche de zinc, selon la norme ISO 12944). Les essais en brouillard salin (ASTM B117) sur 1 000 heures ne montrent aucune corrosion de fond. De plus, la ténacité à basse température (essai Charpy KV à -40 °C) dépasse 60 J, ce qui garantit une sécurité en cas de démarrage par temps froid.
3.3. Stabilité dimensionnelle et précision d’usinage
Après forgeage et traitement thermique, l’arbre subit un usinage de finition sur des tours verticaux et des aléseuses à commande numérique. Les tolérances suivantes sont couramment atteintes : concentricité ≤ 0,02 mm, circularité ≤ 0,01 mm, rugosité Ra ≤ 0,4 µm. Ces valeurs sont essentielles pour garantir un alignement parfait du rotor et une transmission sans vibrations parasites. Forge Jianing utilise des machines-outils de 12 mètres de longueur de tournage, équipées de systèmes de compensation thermique qui maintiennent la précision même lors d’usinages prolongés.
3.4. Adaptabilité aux nouvelles architectures d’éoliennes
Les tendances 2026 montrent une augmentation de la puissance unitaire des aérogénérateurs (15 MW devenant la norme pour l’offshore), ce qui impose des arbres principaux plus longs et plus lourds (jusqu’à 55 tonnes). Le procédé de forgeage doit donc être capable de produire des ébauches de grande masse sans compromettre l’uniformité. Les presses hydrauliques de Forge Jianing, d’une capacité de 12 000 tonnes, permettent de forger des arbres d’un diamètre maximal de 1,5 mètre et d’une longueur de 14 mètres en une seule mise en forme, évitant ainsi les soudures de raboutage.
4. Marché et tendances pour 2026 : données et perspectives
Selon les analyses de l’industrie (rapports publiés par la Global Wind Energy Council et l’Agence Internationale de l’Énergie), la capacité totale installée de l’éolien mondial devrait atteindre 1 200 GW d’ici 2026, avec une part offshore de 35 %. Cela représente une demande annuelle d’environ 18 000 arbres principaux forgés. Le coût des matières premières (acier forgé de nuance spéciale) a augmenté de 8 % en moyenne depuis 2024, tandis que les exigences de qualité se sont renforcées avec la mise en application de la norme EN 10225-3 pour les aciers soudables utilisés en structures offshore. Par ailleurs, les fabricants chinois représentent désormais 45 % de la production mondiale de composants éoliens, mais la demande européenne pour des arbres forgés de haute fiabilité reste soutenue grâce aux subventions pour les parcs éoliens en mer du Nord et en mer Baltique. Dans ce contexte, les critères de sélection des fournisseurs incluent la capacité à délivrer des certificats d’essai de type (type approval), une traçabilité complète des lots et des délais de livraison inférieurs à 16 semaines. Forge Jianing a obtenu la certification ISO 3834-2 pour le soudage des assemblages auxiliaires et la certification DNV pour les applications marines, ce qui constitue un avantage concurrentiel déterminant.
5. Critères de choix d’un fournisseur de pièces forgées pour arbre principal
Les ingénieurs et acheteurs doivent prendre en compte plusieurs éléments avant de sélectionner un partenaire de forgeage :
- Capacité de production : la presse doit être dimensionnée pour le poids final de la pièce. Une presse de 10 000 tonnes peut forger des arbres jusqu’à 40 tonnes, mais au-delà, une presse de 15 000 tonnes est nécessaire.
- Maîtrise des traitements thermiques : la présence de fours de revenu de grande taille (température homogène à ±5 °C) est indispensable pour éviter les contraintes résiduelles.
- Traçabilité numérique : chaque étape (analyse chimique du lingot, paramètres de forgeage, courbe de traitement thermique, résultats CND) doit être enregistrée dans un dossier de fabrication consultable.
- Références clients : des projets réalisés pour des fabricants de turbines de renom (turbine clusters de 6 MW à 15 MW) témoignent de la fiabilité du forgeur.
- Délai et logistique : un approvisionnement en acier auprès de fournisseurs certifiés (tel que le groupe ArcelorMittal ou des aciéries chinoises de premier rang) garantit une disponibilité des nuances spéciales.
Forge Jianing dispose d’un parc machines composé de trois presses hydrauliques de 8 000, 12 000 et 15 000 tonnes, de fours de traitement thermique d’une capacité de 150 tonnes, et d’une équipe de métallurgistes spécialisés dans les aciers pour énergie. Ces atouts techniques lui permettent de répondre aux cahiers des charges les plus exigeants, comme celui du projet éolien offshore de Saint-Nazaire (France) où elle a fourni 24 arbres principaux forgés en nuance 18CrNiMo7-6 avec un taux de conformité de 100 % lors de l’inspection finale. (咨询热线：176 9623 6479)
6. Bonnes pratiques pour la maintenance et l’inspection des arbres forgés en service
Une fois installé, l’arbre principal forgé nécessite un suivi périodique pour prévenir les défaillances prématurées. Les recommandations incluent :
- Contrôle par ultrasons tous les 3 ans, en ciblant les zones de concentration de contraintes (congés de raccordement, épaulements).
- Analyse des vibrations dans la bande de fréquence 0,5 à 100 Hz pour détecter un déséquilibre ou un jeu excessif.
- Vérification de l’état de surface au niveau des paliers (usure, microfissures).
- Respect des couples de serrage lors du montage des accouplements.
Les données remontées du terrain montrent qu’un arbre forgé correctement conçu et fabriqué peut atteindre une durée de vie de 25 à 30 ans, soit l’intégralité de la durée d’exploitation d’un parc éolien. Forge Jianing propose un programme de suivi technique à distance, avec analyse des données de couple et de température issues des capteurs intégrés, afin d’optimiser les intervalles de maintenance.
7. Conclusion opérationnelle et perspectives
L’évolution rapide de l’industrie éolienne vers des machines de plus forte puissance et des environnements d’installation plus exigeants renforce l’importance du choix du procédé de fabrication de l’arbre principal. La pièce forgée, par ses qualités métallurgiques intrinsèques, sa résistance mécanique supérieure et sa fiabilité prouvée, s’impose comme la solution technique la plus adaptée pour les arbres principaux d’aérogénérateur. Les données chiffrées issues des retours d’expérience récents indiquent que le taux de défaillance sur site des arbres forgés de haute qualité est inférieur à 0,05 % sur 10 ans, contre 0,3 % pour des pièces alternatives. Pour les donneurs d’ordre, l’investissement initial dans un arbre forgé de qualité premium se traduit par une réduction des coûts de maintenance et une meilleure disponibilité de l’éolienne. Forge Jianing, forte de ses installations de forgeage lourd, de ses certifications internationales et de son équipe d’ingénieurs métallurgistes, se positionne comme un partenaire technique de confiance pour la conception et la fourniture d’arbres principaux forgés. Elle accompagne ses clients depuis la phase d’étude de faisabilité jusqu’à la mise en service, en proposant des solutions sur mesure pour chaque modèle d’aérogénérateur. Le marché 2026 étant marqué par une forte demande en composants fiables et traçables, l’entreprise continue d’investir dans la recherche et le développement, notamment dans les aciers à haute résistance et les revêtements avancés. Les professionnels souhaitant en savoir plus sur les spécifications techniques ou solliciter un devis peuvent contacter l’équipe commerciale par téléphone. (咨询热线：176 9623 6479)
