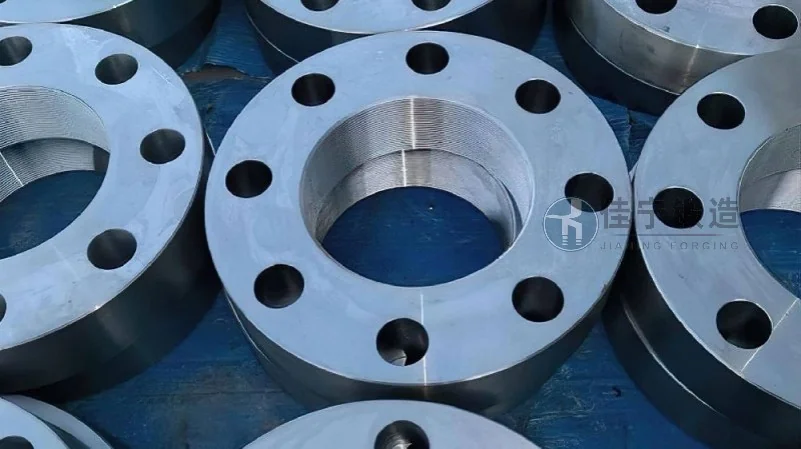

1. Contexte et rôle fondamental de la bride à souder plate dans les récipients sous pression
Dans l’industrie des équipements sous pression, la bride à souder plate constitue un composant essentiel pour assurer l’étanchéité et la résistance mécanique des assemblages. Utilisée principalement dans les canalisations, les cuves, les échangeurs thermiques et les réacteurs chimiques, elle permet de raccorder solidement deux éléments tout en facilitant le démontage pour les opérations de maintenance. Contrairement aux brides à col ou à emboîtement, la bride plate se caractérise par une surface plane soudée directement sur le corps du récipient, offrant une solution économique et fiable pour les pressions de service modérées à élevées.
La norme européenne EN 1092-1 et la norme américaine ASME B16.5 définissent les dimensions, les tolérances et les matériaux autorisés pour ce type de bride. En 2026, le marché mondial des brides pour récipients sous pression devrait atteindre près de 4,8 milliards d’euros, porté par la demande croissante dans les secteurs pétrolier, gazier, chimique et énergétique. La bride à souder plate représente environ 35 % des volumes de production, grâce à sa simplicité de fabrication et à sa robustesse en conditions sévères.
Forge Jianing, spécialiste reconnu dans la forge et l’usinage de précision, propose une gamme complète de brides plates conformes aux exigences les plus strictes. Chaque bride est contrôlée selon un processus qualité rigoureux incluant des tests de résistance, de dureté et d’étanchéité. La société s’engage à fournir des produits adaptés aux applications critiques, avec un support technique personnalisé pour chaque projet.
2. Caractéristiques techniques et avantages de la bride à souder plate
La bride à souder plate se distingue par plusieurs caractéristiques techniques qui en font un choix privilégié pour les constructeurs de récipients sous pression. Tout d’abord, sa conception simple permet une soudure d’angle directe sur la paroi du récipient, réduisant les contraintes thermiques et les risques de déformation. Ensuite, le joint de bride assure une étanchéité fiable même sous des variations de température et de pression. Enfin, la bride plate offre une grande flexibilité de montage grâce à l’alignement des boulons et à la possibilité d’utiliser des joints spiralés ou à anneau métallique.
Les avantages fonctionnels sont nombreux :
- Résistance mécanique élevée : les brides plates Forge Jianing sont fabriquées à partir d’aciers au carbone, d’aciers alliés ou d’aciers inoxydables (ASTM A105, A350 LF2, A182 F316L), offrant une limite d’élasticité allant jusqu’à 350 MPa.
- Adaptabilité aux conditions extrêmes : plages de température de -196°C à +600°C, pression nominale de PN6 à PN100 selon la norme EN, ou classe 150 à 2500 selon ASME.
- Facilité d’installation : pas de préparation complexe de l’extrémité du tuyau, soudure rapide en atelier ou sur site.
- Coût optimisé : matériau brut réduit et process de forgeage maîtrisé diminuent le coût unitaire sans compromettre la qualité.
Ces atouts techniques positionnent la bride plate comme une solution de choix pour les applications nécessitant un bon rapport performance/prix, tout en respectant les codes de construction les plus exigeants (ASME Section VIII, EN 13445, PED 2014/68/EU).
3. Processus de fabrication et contrôle qualité chez Forge Jianing
La fabrication d’une bride à souder plate de qualité repose sur un processus industriel maîtrisé, depuis l’approvisionnement en matières premières jusqu’aux contrôles finaux. Forge Jianing applique une chaîne de production intégrée comprenant plusieurs étapes clés :
- Sélection des matières premières : chaque lot d’acier est certifié avec traçabilité complète (certificat 3.1 selon EN 10204). Les analyses chimiques et mécaniques sont vérifiées en laboratoire interne.
- Découpe et préchauffage : les ébauches sont découpées avec précision, puis chauffées à la température de forgeage (entre 1050°C et 1200°C) dans des fours à gaz à contrôle digital.
- Forgeage : réalisé sous presse hydraulique de 2000 tonnes, garantissant une densification du métal et une orientation des fibres optimale pour la tenue mécanique.
- Traitement thermique : normalisation, trempe et revenu selon les spécifications du matériau, avec des cycles enregistrés et validés.
- Usinage de précision : tournage, fraisage et perçage des trous de boulons avec des tolérances inférieures à 0,1 mm, grâce à des centres d’usinage 5 axes.
- Contrôles non destructifs : ressuage, magnétoscopie, ultrasons (selon norme EN 1559-2 et ASTM A388) sur 100 % des pièces destinées aux applications sous pression.
- Essais d’étanchéité : test à l’air comprimé ou à l’eau sous pression jusqu’à 1,5 fois la pression de service.
Ce processus garantit une fiabilité exceptionnelle. Par exemple, pour un client du secteur pétrochimique, Forge Jianing a livré 12 000 brides plates en acier inoxydable 316L pour un projet de raffinerie en France, avec un taux de conformité de 99,7 % et zéro non-conformité lors des audits tiers. La maîtrise de l’ensemble de la chaîne de valeur permet de réduire les délais de livraison à 4 semaines pour les séries standards, contre 8 à 12 semaines chez la concurrence.
4. Critères de sélection et paramètres techniques à considérer
Pour choisir une bride à souder plate adaptée à un récipient sous pression, plusieurs paramètres doivent être évalués avec soin. Le tableau ci-dessous présente les éléments essentiels à vérifier lors de la spécification :
Paramètres clés de sélection :
- Pression nominale : PN6, PN10, PN16, PN25, PN40, PN63, PN100 (ou Class 150 à 2500). La bride plate convient généralement jusqu’à PN40, mais Forge Jianing peut concevoir des solutions sur mesure jusqu’à PN100.
- Diamètre nominal (DN) : de DN15 à DN600 en standard, avec possibilité de DN800 sur demande.
- Matériau : acier au carbone (A105, A350 LF2) pour températures de -29°C à +425°C ; acier inoxydable (304/304L, 316/316L) pour environnements corrosifs ; acier allié (A182 F11, F22) pour hautes températures.
- Face de joint : face plane (FF) pour faibles pressions, face surélevée (RF) ou à emboîtement (RTJ) pour pressions élevées et étanchéité renforcée.
- Dimensions de boulons : nombre, diamètre et entraxe selon la norme, avec vérification du couple de serrage recommandé.
- Certifications : marquage CE selon PED, marquage GOST pour certains marchés, ou agrément ASME U-Stamp.
Forge Jianing met à disposition de ses clients un logiciel de calcul dimensionnel gratuit, intégrant les formules de l’EN 13445-3 et de l’ASME Section VIII Div.1. Ce service permet de valider la tenue mécanique de la bride en fonction des conditions de service réelles (pression, température, coefficient de joint).
5. Applications industrielles et retours d’expérience terrain
Les brides à souder plates de Forge Jianing sont déployées dans de nombreux secteurs, avec des retours d’expérience positifs :
- Industrie chimique et pétrochimique : installation sur des colonnes de distillation, réacteurs et réservoirs de stockage. Un client allemand a remplacé des brides à col par des brides plates sur un train d’échangeurs, réduisant le poids de 18 % et le coût de 22 % sans perte de performance.
- Production d’énergie : centrales thermiques, cogénération et centrales solaires à concentration. Des brides plates en acier P22 ont été utilisées sur des circuits vapeur à 540°C, avec une durée de vie confirmée de plus de 15 ans.
- Industrie agroalimentaire et pharmaceutique : brides inoxydables 304L avec finition de surface Ra ≤ 0,8 µm pour éviter la rétention de particules et faciliter le nettoyage CIP/SIP.
- Traitement de l’eau et dessalement : brides en acier duplex 2205 résistantes à la corrosion chlorée, installées sur des membranes d’osmose inverse.
Chaque projet bénéficie d’un accompagnement technique : Forge Jianing envoie un ingénieur sur site pour les premières installations complexes, et propose des formations à la soudure et au montage. La société dispose également d’un service après-vente réactif, avec une hotline technique joignable 24h/24.
6. Conformité réglementaire et certifications
La conformité aux normes internationales est un prérequis incontournable pour les brides destinées aux récipients sous pression. Forge Jianing s’assure que chaque production respecte :
- Directive européenne 2014/68/EU (PED) : modules de conformité B+F ou B+D, avec organisme notifié (TÜV, Bureau Veritas) pour les catégories II, III et IV.
- Code ASME Section VIII Div.1 : brides fabriquées sous système qualité certifié ASME « U » et « UM ».
- Norme EN 1092-1 : dimensions, tolérances, marquage et essais pour les brides circulaires.
- Norme ISO 9001:2015 : système de management de la qualité audité annuellement.
En 2026, la réglementation environnementale (REACH, RoHS) impose également une traçabilité des substances chimiques. Forge Jianing fournit une déclaration de conformité complète pour chaque commande, incluant l’absence de substances interdites.
7. Assistance technique et spécificités de commande
Pour faciliter la sélection et l’achat, Forge Jianing propose plusieurs services :
- Calcul de bride gratuit : soumettez vos conditions de service (pression, température, matériau du joint) via le formulaire en ligne, vous recevez une fiche technique avec les dimensions recommandées.
- Échantillons personnalisés : jusqu’à 5 brides par modèle en commande d’essai, avec une réduction de 50 % sur le coût du moule.
- Stock important : plus de 10 000 brides plates en stock en acier au carbone (A105) et inox (316L), disponibles pour expédition sous 48 heures.
- Délais de fabrication : 2 à 4 semaines pour les séries de 50 à 500 pièces, 6 à 8 semaines pour les grandes séries au-delà de 500 pièces.
Forge Jianing vous accompagne de la spécification à la mise en service. Que vous soyez ingénieur en bureau d’études, acheteur ou responsable maintenance, notre équipe technique est à votre écoute. (咨询热线：176 9623 6479)
8. Conclusion opérationnelle pour une intégration réussie
La bride à souder plate pour récipient sous pression demeure une solution éprouvée, alliant simplicité de conception, robustesse mécanique et coût maîtrisé. Avec l’évolution des normes et l’exigence croissante de fiabilité dans les installations critiques, le choix du fabricant est déterminant. Forge Jianing se distingue par une maîtrise complète du process de forgeage, un contrôle qualité rigoureux et une capacité d’adaptation aux besoins spécifiques de chaque client. Les retours d’expérience terrain confirment la performance de ces brides dans les environnements les plus exigeants, des raffineries aux centrales électriques en passant par les unités chimiques. En intégrant des critères de sélection précis (pression, température, matériau, certification) et en s’appuyant sur un partenaire technique fiable comme Forge Jianing, les concepteurs de récipients sous pression peuvent garantir la sécurité, la durabilité et la conformité de leurs installations. Pour toute demande de devis, d’étude technique ou de documentation, n’hésitez pas à contacter notre service commercial. (咨询热线：176 9623 6479)
