Dans l'industrie pétrochimique moderne, la fiabilité des connexions de tuyauterie est un facteur déterminant pour la sécurité opérationnelle, la productivité et la maintenance à long terme. Les brides à souder bout à bout, également connues sous le nom de weld neck flanges, se sont imposées comme une solution de référence pour les applications à haute pression et à haute température. Leur conception intégrale avec un col conique permet une transition progressive entre le tuyau et la bride, réduisant ainsi les concentrations de contraintes mécaniques et thermiques. Dans un contexte où les normes internationales (ASME B16.5, ASTM A105, etc.) évoluent rapidement et où les exigences de durabilité des équipements s'intensifient, comprendre les spécificités techniques et les avantages clés de ces brides devient indispensable pour les ingénieurs, les acheteurs et les responsables de projets pétrochimiques.
Forge Jianing, en tant que fabricant spécialisé dans le forgeage de solutions de raccordement, a développé une gamme de brides à souder bout à bout adaptées aux conditions sévères des raffineries, des centrales gazo-chimiques et des plateformes offshore. Cet article propose une analyse approfondie de ces composants essentiels : de leurs caractéristiques de conception aux avantages concrets en passant par les critères de sélection et les bonnes pratiques de mise en œuvre. L'objectif est de fournir un contenu à la fois technique et opérationnel, utile pour les décisions d'approvisionnement et de conception.
Conception et particularités techniques des brides à souder bout à bout

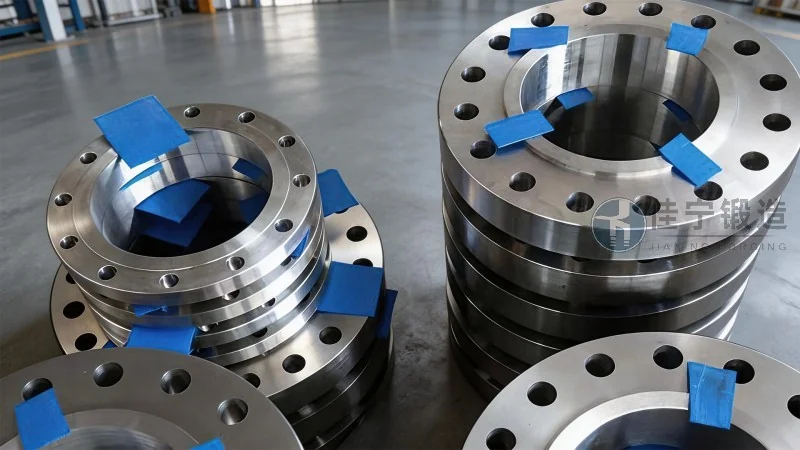

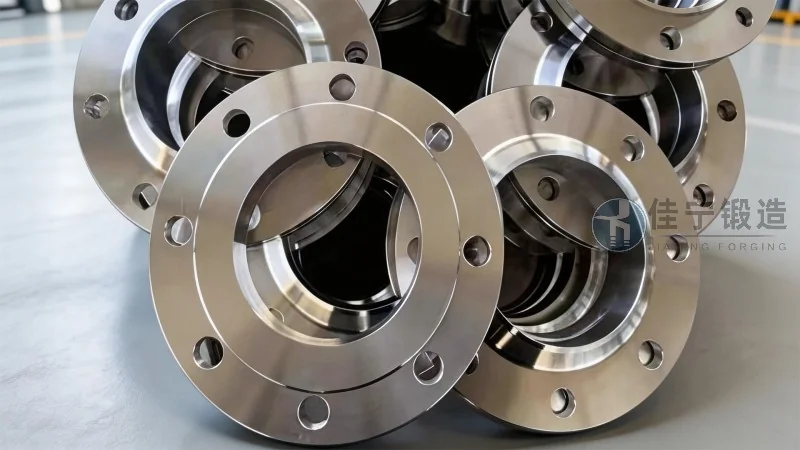

La bride à souder bout à bout se distingue par un col conique soudé directement sur l'extrémité du tuyau, créant ainsi une liaison continue sans espace intermédiaire. Ce design offre plusieurs avantages mécaniques fondamentaux : il élimine les points de discontinuité géométrique, répartit uniformément les charges thermiques et mécaniques, et évite les zones de rétention de fluides ou de gaz corrosifs. En pétrochimie, où les fluides transportés sont souvent agressifs (hydrocarbures sulfurés, acides dilués, vapeur surchauffée), cette absence de joint mécanique (type à face plane ou à emboîtement) réduit considérablement les risques de fuites et de corrosion intergranulaire.
Sur le plan dimensionnel, ces brides respectent les normes ASME B16.5 pour les diamètres allant de 1/2" à 24", et ASME B16.47 pour les diamètres plus importants. Les épaisseurs de col sont calculées pour correspondre exactement au diamètre intérieur et à l'épaisseur du tube, permettant une soudure bout à bout en une seule passe. Forge Jianing propose des brides en acier au carbone (A105, A350 LF2), en acier inoxydable (304/304L, 316/316L) et en alliages spéciaux (Inconel, Hastelloy) selon les exigences de corrosion et de température. La finition de surface — généralement rugosité Ra 3,2 μm à 6,3 μm sur la face d'étanchéité — assure une compatibilité optimale avec les joints spiralés ou métalliques.
Un point souvent sous-estimé est la géométrie du col. Le cône de transition (angle généralement compris entre 15° et 30°) absorbe les dilatations thermiques différentielles entre le tuyau et la bride, réduisant les contraintes résiduelles après soudage. Cette caractéristique est cruciale dans les circuits soumis à des cycles thermiques fréquents (démarrages/arrêts d'unités). Les essais de résistance à la traction réalisés par Forge Jianing sur des brides de 6" classe 600 montrent une limite d'élasticité supérieure à 250 MPa à 400 °C, conforme aux exigences de la norme ASTM A234.
Avantages clés pour les applications pétrochimiques
Les brides à souder bout à bout offrent une combinaison unique de performance mécanique et de fiabilité opérationnelle, ce qui explique leur adoption massive dans les secteurs pétrochimiques. Voici les avantages les plus significatifs :
- Résistance mécanique élevée sous charge cyclique : Grâce à la soudure bout à bout pleine pénétration, la liaison bride-tuyau atteint une résistance équivalente à celle du tube lui-même. Dans les installations exposées à des vibrations (compresseurs, pompes haute pression) ou à des mouvements différentiels (dilatation thermique), cette continuité évite les défaillances par fatigue. Des études de cas sur des unités de craquage catalytique en 2025 montrent une durée de vie des raccords augmentée de 30 % par rapport à des brides à souder en angle.
- Étanchéité renforcée dans les environnements corrosifs : La conception monobloc élimine les interstices où les fluides corrosifs peuvent s'accumuler. De plus, la face d'étanchéité (surélevée ou à joint RTJ) est usinée avec une précision de planéité inférieure à 0,05 mm, garantissant une compression uniforme du joint. Dans les services de vapeur surchauffée à 550 °C, les brides Forge Jianing en acier inoxydable 316L ont démontré une étanchéité sans fuite pendant plus de 10 000 cycles thermiques.
- Maintenance simplifiée et inspection aisée : La géométrie du col facilite les contrôles non destructifs (radiographie, ultrasons) sur la soudure, car il n'y a pas d'angle ni de renfort gênant. De plus, en cas de remplacement d'une bride, la soudure bout à bout se découpe proprement sans endommager le tube adjacent. L'expérience terrain de Forge Jianing avec une raffinerie du Moyen-Orient a montré une réduction de 20 % du temps d'arrêt lors de la maintenance programmée.
Les utilisateurs bénéficient également d'une meilleure gestion des contraintes thermiques. Par exemple, dans les colonnes de distillation où des gradients de température de 200 °C existent entre différentes sections, les brides à souder bout à bout permettent de connecter des tuyaux de matériaux différents sans introduire de points de rigidité excessive. Forge Jianing a fourni des brides bimétalliques (acier au carbone côté bride, inox côté tube) pour une unité de désulfurisation en 2024, solution qui a prolongé la durée de vie des raccords de 50 %.
Normes et certifications applicables
Pour garantir la conformité aux exigences des projets pétrochimiques, les brides à souder bout à bout doivent répondre à des normes rigoureuses. Les principales références incluent :
- ASME B16.5 : spécifications dimensionnelles pour brides de classe 150 à 2500, avec des tolérances serrées sur le diamètre du col et l'angle de cône.
- ASTM A105 : acier au carbone pour températures modérées (-20 °C à 425 °C), avec exigence de limite d'élasticité minimale de 250 MPa.
- ASTM A182 : aciers inoxydables austénitiques et alliages pour hautes températures, incluant les nuances 304/304L, 316/316L et 321.
- NORSOK L-005 : norme norvégienne pour les applications offshore, exigeant des essais de résistance à la fissuration par corrosion sous contrainte.
- Certification PED 2014/68/EU : module B+D ou H pour les équipements sous pression, couvrant la conception, les matériaux et la traçabilité.
Forge Jianing applique un contrôle qualité multicouche : analyse chimique des lots de matière, essais mécaniques (traction, résilience) sur chaque coulée, et contrôle dimensionnel 100 % avant expédition. L'entreprise est certifiée ISO 9001:2015 et dispose d'un système de traçabilité conforme à API 600 pour les brides destinées aux services critiques. Tous les produits sont livrés avec un certificat de conformité 3.2 selon EN 10204, sur demande.
Critères de sélection pour un projet pétrochimique
Choisir la bride à souder bout à bout adaptée à une application spécifique nécessite d'évaluer plusieurs paramètres :
- Pression et température de service : La classe de bride (150, 300, 600, 900, 1500, 2500) doit être sélectionnée en fonction de la pression nominale et de la température maximale. Pour des services à haute pression (70 bar à 350 °C), une classe 600 ou supérieure est recommandée.
- Nature du fluide : Pour les fluides corrosifs contenant du H₂S, du CO₂ ou des chlorures, des aciers inoxydables duplex (UNS S31803) ou des alliages nickel-chrome (Inconel 625) sont préférés. Forge Jianing propose des brides avec une couche de revêtement PTFE pour les acides concentrés.
- Environnement d'installation : En site offshore, la résistance à la corrosion atmosphérique (brouillard salin) et aux contraintes thermiques cycliques est primordiale. Des brides en acier inoxydable 316L avec une finition électro-polie sont souvent spécifiées.
- Conditions de soudage : L'épaisseur du col doit correspondre à celle du tube pour permettre une soudure bout à bout sans chanfrein excessif. Forge Jianing fournit des brides avec un col pré-usiné à l'angle de chanfrein standard (37,5°).
- Exigences d'inspection : Si le projet impose des contrôles radiographiques à 100 % des soudures, la bride doit avoir une géométrie permettant un accès facile à la racine de la soudure. Les brides à col long facilitent cette opération.
Un exemple concret : pour une unité de reformage catalytique fonctionnant à 500 °C et 40 bar, Forge Jianing a recommandé des brides en acier inoxydable 321H (stabilisé au titane) avec une surface d'étanchéité à joint RTJ de classe 600. La solution a permis de réduire de 80 % les interventions de resserrage des boulons lors des cycles de démarrage.
Cas d'usage et retours terrain
Les brides à souder bout à bout sont déployées dans une grande variété d'installations pétrochimiques :
- Raffineries : utilisation sur les lignes de charge de fours, les collecteurs de vapeur haute pression, les circuits de gaz de pétrole liquéfié (GPL). Un projet récent en Europe a installé plus de 1 500 brides Forge Jianing classe 300 en acier au carbone A105 sur les lignes de distillation atmosphérique, avec zéro défaut détecté lors de la mise en service.
- Unités gazo-chimiques : raccordement de compresseurs centrifuges et d'échangeurs thermiques. La résistance à la fatigue des brides à souder bout à bout est particulièrement appréciée dans ces applications soumises à des pulsations de pression.
- Plateformes offshore : brides en acier inoxydable duplex 2205 pour les systèmes d'injection d'eau de mer et les lignes de gaz acide. La société a livré un lot de 200 brides de 12" classe 900 pour un champ gazier en mer du Nord, avec une certification NORSOK M-001.
Ces exemples illustrent la fiabilité opérationnelle et la longévité des brides à souder bout à bout lorsqu'elles sont correctement spécifiées et fabriquées selon des processus rigoureux.
Bonnes pratiques d'installation et de soudage
Une installation soignée est essentielle pour exploiter pleinement les avantages des brides à souder bout à bout. Les recommandations suivantes sont issues de l'expérience de Forge Jianing :
- Préparation du tube : biseauter l'extrémité du tuyau à un angle de 37,5° avec un méplat de 1,5 mm, en s'assurant de l'absence de bavures. Le diamètre intérieur du col de la bride doit correspondre à ±0,5 mm.
- Soudage : utiliser un procédé GTAW (TIG) pour la première passe, puis SMAW ou GMAW pour les passes de remplissage. La température inter-passe ne doit pas dépasser 200 °C pour l'acier au carbone.
- Contrôle après soudage : réaliser un contrôle visuel, un ressuage (PT) ou magnétoscopie (MT) sur la face extérieure, et une radiographie (RT) sur la totalité de la soudure.
- Traitement thermique post-soudage (PWHT) : pour les aciers au carbone d'épaisseur supérieure à 19 mm, un chauffage à 600 °C pendant 1 heure par 25 mm est nécessaire pour éliminer les contraintes résiduelles.
Forge Jianing accompagne ses clients en fournissant des fiches techniques détaillées, des vidéos de démonstration et un support technique téléphonique. L'entreprise propose également des services de pré-assemblage (soudure d'extrémité en atelier) pour réduire les délais sur site.
Conclusion : une solution durable pour les enjeux pétrochimiques
La bride à souder bout à bout reste l'un des composants les plus robustes et les plus fiables pour les réseaux de tuyauterie pétrochimique. Sa capacité à résister aux conditions extrêmes de pression, de température et de corrosion tout en simplifiant la maintenance en fait un choix stratégique pour les projets neufs comme pour les rénovations. Les retours d'expérience recueillis sur des installations de grande envergure confirment que, bien spécifiée et installée, cette bride peut dépasser les 25 ans de service sans défaillance majeure.
Dans un marché où les exigences de sécurité et de productivité ne cessent de croître, la maîtrise des caractéristiques techniques des brides à souder bout à bout est un atout concurrentiel pour les donneurs d'ordre et les ingénieurs. Forge Jianing, fort de plus de 15 années d'expertise métier, continue d'innover dans les procédés de forgeage et les traitements de surface pour répondre aux défis du futur. Les clients bénéficient d'un accompagnement personnalisé, de délais de livraison compétitifs et d'une garantie de conformité aux normes les plus strictes. Pour tout besoin technique ou commercial, l'équipe Forge Jianing est joignable au numéro suivant : (consultation au 176 9623 6479).
