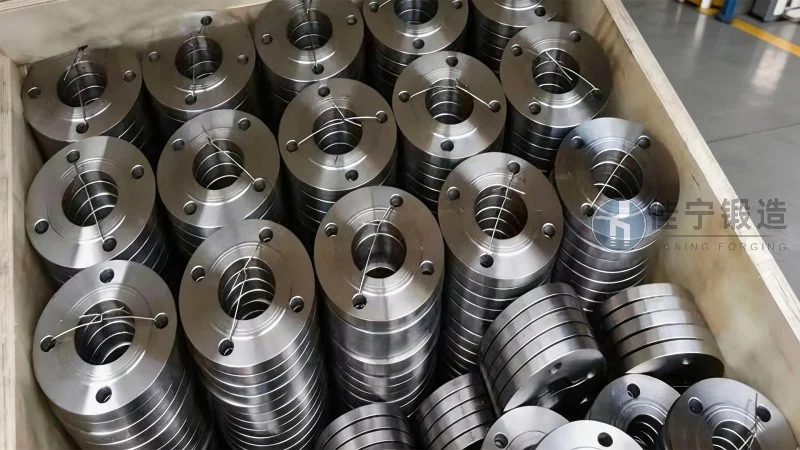

Bride estampée à chaud – Présentation et avantages clés
Dans l’univers de la mécanique industrielle et de la tuyauterie, le choix du procédé de fabrication des brides conditionne directement la fiabilité, la durabilité et la performance des assemblages. Parmi les méthodes éprouvées, l’estampage à chaud se distingue par sa capacité à produire des pièces aux caractéristiques mécaniques homogènes et à la précision dimensionnelle élevée. Ce procédé, qui consiste à déformer un lopin métallique chauffé à haute température sous l’action d’une presse hydraulique ou mécanique, offre des avantages déterminants pour les applications soumises à des pressions élevées, des variations thermiques ou des environnements corrosifs. Forge Jianing, fort de plusieurs années d’expérience dans la forge et l’usinage de brides, maîtrise l’ensemble de la chaîne de production, depuis la conception des outillages jusqu’au contrôle qualité final. Cette expertise permet d’obtenir des brides estampées à chaud conformes aux normes internationales (ASME B16.5, EN 1092, DIN, JIS) tout en répondant aux exigences spécifiques de chaque client. Comprendre les fondamentaux de l’estampage à chaud, ses avantages techniques et économiques, ainsi que les critères de sélection, est essentiel pour tout acheteur ou ingénieur souhaitant optimiser ses installations.
Le marché mondial des brides industrielles connaît une croissance régulière, portée par l’expansion des secteurs pétrolier, gazier, chimique, naval et énergétique. Selon les analyses sectorielles de 2026, le segment des brides forgées à chaud représente environ 40 % du volume total des brides utilisées dans les réseaux de canalisations haute pression, en raison de leur résistance supérieure à la fatigue et de leur étanchéité renforcée. L’estampage à chaud améliore la structure interne du métal : les grains se réorientent dans le sens de l’écoulement de la matière, éliminant les porosités et les défauts de coulée. Il en résulte des propriétés mécaniques uniformes, une limite d’élasticité et une résistance à la traction accrues, ainsi qu’une meilleure ténacité. Par ailleurs, la précision dimensionnelle obtenue grâce aux matrices d’estampage réduit les surépaisseurs d’usinage, ce qui se traduit par une consommation de matière optimisée et un gain de productivité. Ces atouts expliquent pourquoi de nombreuses spécifications d’ingénierie imposent l’estampage à chaud pour les brides destinées à des services sévères, comme les applications offshore ou les centrales thermiques.
Principes et procédé de l’estampage à chaud des brides
L’estampage à chaud consiste à chauffer une ébauche métallique (généralement en acier au carbone, acier allié, acier inoxydable ou alliages spéciaux) à une température comprise entre 1100 °C et 1250 °C, selon la nuance. Une fois portée à la température de forgeage, la pièce est placée dans une matrice inférieure, puis une matrice supérieure descend sous haute pression (généralement 800 à 3000 tonnes) pour forcer le métal à remplir les cavités de l’empreinte. La vitesse de déformation et la durée de maintien sont contrôlées précisément afin d’éviter les fissures ou les retassures. Après l’estampage, la bride subit un traitement thermique de normalisation ou de trempe-revenu pour affiner la structure grainulaire et ajuster les caractéristiques mécaniques. Les opérations ultérieures comprennent l’ébavurage, l’usinage des faces de joint et des trous de boulons, ainsi que des contrôles non destructifs (ressuage, ultrasons, magnétoscope) conformément aux exigences des normes.
La maîtrise des paramètres de forgeage est cruciale pour obtenir une bride sans défaut. Forge Jianing s’appuie sur des équipements de presse de dernière génération, dotés de systèmes de régulation numérique de la température et de la force. L’entreprise dispose également d’un bureau d’études intégré capable de simuler numériquement le remplissage des matrices par la méthode des éléments finis. Cette simulation permet de prévoir les zones de contrainte, d’optimiser la géométrie des matrices et de déterminer le nombre d’étapes de forgeage nécessaires. Grâce à cette approche, les brides produites présentent une excellente continuité de matière et une absence de lignes de pliage ou de soudure, ce qui est fondamental pour les applications à haute pression.
Avantages clés de la bride estampée à chaud
Résistance mécanique et fiabilité accrues
Le principal avantage de l’estampage à chaud réside dans l’amélioration des propriétés mécaniques par rapport à des procédés alternatifs comme le moulage ou l’usinage direct de barres laminées. La déformation plastique à chaud referme les microporosités et affine la structure granulaire, ce qui augmente la résistance à la traction, la limite d’élasticité et la résistance à la fatigue. Pour une bride de classe 300 en acier inoxydable 316L, par exemple, la limite d’élasticité après estampage à chaud peut atteindre 250 MPa, contre 210 MPa pour une bride usinée dans un barreau laminé. Cette différence est déterminante dans les circuits où les fluctuations de pression et de température sont fréquentes.
Précision dimensionnelle et économie de matière
Les matrices d’estampage sont conçues avec des tolérances serrées, ce qui permet d’obtenir des brides prêtes à l’usinage avec des surépaisseurs minimales. L’épaisseur de la bague, le diamètre extérieur, l’alésage intérieur et la concentricité sont reproduits à quelques dixièmes de millimètre près. Cela réduit les temps d’usinage et les pertes de matière, générant des économies significatives sur les séries de production. Sur une production de 1 000 brides de taille DN100 en acier au carbone, le gain de matière par rapport à l’usinage intégral peut atteindre 15 à 20 %, tout en diminuant le coût énergétique lié à l’enlèvement de copeaux.
Homogénéité de la structure métallurgique
Contrairement au moulage qui peut générer des hétérogénéités de composition ou des soufflures, l’estampage à chaud homogénéise la microstructure sur toute la section de la bride. Les fibres du métal suivent le contour de la pièce, conférant une résistance directionnelle optimale dans les zones de concentration de contraintes (congés de raccordement, fonds de gorge). Cette homogénéité garantit une étanchéité fiable sur toute la durée de vie du joint, même sous des cycles thermiques répétés.
Conformité aux normes et traçabilité
Les brides estampées à chaud produites par Forge Jianing sont conformes aux spécifications des normes ASME B16.5, ASME B16.47, EN 1092-1, DIN 2633, JIS B2220, ainsi qu’aux directives NACE pour les environnements acides (sulfure d’hydrogène). Chaque bride est identifiée par un marquage indélébile comprenant le grade de matériau, la pression nominale, la chaleur de coulée et le numéro de lot. Un dossier de traçabilité complet est fourni, incluant les certificats matière, les rapports d’essais mécaniques et les comptes rendus des contrôles non destructifs. Cette rigueur documentaire est essentielle pour les donneurs d’ordre des secteurs réglementés (pétrole, gaz, chimie).
Comparaison avec d’autres procédés de fabrication de brides
Pour éclairer le choix, il est utile de comparer l’estampage à chaud avec le moulage, le forgeage libre et l’usinage de barres.
- Bride moulée : procédé économique pour les petites séries ou les géométries complexes, mais la structure brute de moulage présente des risques de porosités, de retassures et de propriétés mécaniques inférieures. L’estampage à chaud surpasse le moulage en résistance et en homogénéité.
- Bride forgée librement (open die) : adaptée aux grandes dimensions, mais la tolérance dimensionnelle est moins précise et la productivité plus faible. L’estampage en matrice fermée offre une meilleure répétabilité et des états de surface plus soignés.
- Bride usinée dans un barreau laminé : solution simple pour des petites quantités, mais les propriétés mécaniques sont anisotropes (différentes dans le sens du laminage et transversalement). De plus, le taux d’enlèvement de matière est élevé, augmentant le coût et le délai. L’estampage à chaud permet un meilleur rendement matière et des caractéristiques isotropes.
Dans les applications où la sécurité est prioritaire (pipelines sous haute pression, réacteurs chimiques), les ingénieurs privilégient très majoritairement les brides estampées à chaud. Les retours d’expérience de l’industrie pétrolière montrent un taux de défaillance divisé par trois par rapport aux brides moulées pour des conditions de service équivalentes. Forge Jianing capitalise sur ces données pour proposer des brides adaptées à chaque cahier des charges, avec une attention particulière portée au contrôle dimensionnel et aux essais de pression.
Critères de sélection et bonnes pratiques pour l’achat de brides estampées à chaud
Lors de l’acquisition de brides estampées à chaud, plusieurs paramètres doivent être examinés :
- Nuance d’acier : en fonction du fluide transporté (température, pression, corrosivité). Les aciers au carbone (ASTM A105) conviennent aux applications générales ; les aciers alliés (A182 F11, F22) pour les hautes températures ; les aciers inoxydables (A182 F304, F316) pour les environnements acides ou marins.
- Pression nominale et classe : choisir la classe (150, 300, 600, 900, 1500, 2500) selon le code de tuyauterie en vigueur. L’estampage à chaud permet d’atteindre des classes élevées avec des coefficients de sécurité optimisés.
- Dimension et type de face : face plate, face surélevée, joint torique, RTJ. Le procédé d’estampage permet de réaliser des faces surélevées avec une rugosité maîtrisée (Ra 3,2 µm à 6,3 µm) sans nécessiter de reprise d’usinage systématique.
- Certifications et contrôles : exiger un certificat de conformité 3.1 selon EN 10204, des rapports de traction, de dureté, de résilience (suivant norme EN 10045 ou ASTM E23). Les contrôles non destructifs (ultrasons 100 % pour les brides de classe ≥ 900) sont recommandés.
- Délais de livraison et capacité de production : Forge Jianing dispose d’un parc de presses de 630 à 2500 tonnes et d’îlots d’usinage CNC, permettant de produire des brides de DN15 à DN600 en série ou en pièces unitaires. Le délai standard pour des brides en acier au carbone est de 4 à 6 semaines, et de 8 à 12 semaines pour les alliages spéciaux.
Un exemple concret d’application : un client du secteur gazier a équipé une station de compression en Norvège avec 1 200 brides de classe 600 en acier A694 F65, estampées à chaud par Forge Jianing. Les brides ont subi des tests de pression à 24 MPa et des cycles thermiques de -50 °C à +250 °C. Après trois ans en service, aucun défaut d’étanchéité n’a été constaté, confirmant la fiabilité du procédé.
Innovations et tendances technologiques 2026
Le secteur de la forge connaît plusieurs évolutions notables. D’une part, l’intégration de la simulation numérique (FEM) permet de réduire le temps de développement des outillages de 30 % tout en améliorant la qualité des pièces. D’autre part, l’utilisation de presses hydrauliques à servocommande, comme celles installées chez Forge Jianing, offre une répétabilité de la force de forgeage à ±2 %, ce qui limite les variations d’épaisseur. Par ailleurs, la demande croissante pour des brides en acier duplex (UNS S31803, S32205) destinées aux applications offshore et chimiques stimule le développement de nuances adaptées à l’estampage à chaud. Enfin, la traçabilité numérique via la technologie blockchain commence à être adoptée par les donneurs d’ordre pour garantir l’authenticité des certificats matière.
L’estampage à chaud reste donc un procédé de référence, alliant performance mécanique, rentabilité et traçabilité. Les brides produites selon cette méthode répondent aux exigences les plus strictes des codes de tuyauterie internationaux et offrent une durée de vie optimisée dans les installations critiques. Pour les professionnels qui recherchent une solution fiable et économique, le choix d’un partenaire maîtrisant l’ensemble de la chaîne de valeur – de la conception à la livraison – est déterminant.
Pourquoi choisir Forge Jianing pour vos brides estampées à chaud
Forge Jianing (咨询热线：176 9623 6479) met à votre disposition un savoir-faire complet en matière de forge estampée à chaud. L’entreprise dispose d’un laboratoire métallurgique interne, d’une équipe d’ingénieurs spécialisés en simulation numérique et d’un service qualité accrédité selon la norme ISO 9001:2015. Chaque bride est suivie depuis la coulée jusqu’à l’expédition, avec des contrôles systématiques en cours de fabrication. La capacité de production annuelle dépasse 50 000 pièces, toutes gammes confondues, et l’entreprise est en mesure de fournir des brides sur mesures, avec des tolérances spécifiques ou des traitements de surface (zinguage, phosphatation, revêtement PTFE).
Que vous ayez besoin de brides de série pour un projet d’extension ou de pièces spéciales pour une installation existante, Forge Jianing vous accompagne dans le choix des matériaux, la rédaction des spécifications techniques et la validation des plans. L’expertise acquise sur plus de 300 projets internationaux garantit une compréhension fine des enjeux de chaque secteur : pétrole et gaz, chimie, production d’énergie, traitement de l’eau, construction navale. Contactez l’équipe commerciale pour obtenir un devis détaillé ou une étude de faisabilité technique.
L’estampage à chaud est bien plus qu’un simple procédé de fabrication : c’est un gage de qualité, de sécurité et de performance pour vos réseaux de canalisations. Investir dans des brides estampées à chaud, c’est réduire les risques de maintenance, augmenter la disponibilité des installations et optimiser le coût total de possession. Avec Forge Jianing, bénéficiez d’un partenaire industriel de confiance, capable de répondre aux défis les plus exigeants tout en respectant les délais et les budgets.
