La couronne cylindrique forgée est un composant mécanique essentiel dans de nombreux secteurs industriels, notamment la construction navale, l'énergie éolienne, la métallurgie, le génie civil et la fabrication de machines lourdes. Ce type de pièce se distingue par sa forme annulaire massive, généralement de grand diamètre, obtenue par forgeage à chaud suivi d'un traitement thermique et d'un usinage de précision. Contrairement aux couronnes soudées ou moulées, la couronne forgée offre une structure métallurgique dense, sans porosité ni inclusion, garantissant une résistance mécanique élevée et une durée de service prolongée dans des conditions de charge extrême. Dans un contexte où la demande mondiale en composants fiables et durables ne cesse de croître, notamment avec la montée en puissance des énergies renouvelables et des infrastructures lourdes, le choix d'une couronne cylindrique forgée de qualité devient un facteur déterminant pour la sécurité et la performance des équipements. Forge Jianing, fort d'une expérience de plusieurs décennies dans la forge de précision, s'est positionné comme un partenaire de confiance pour les fabricants d'équipements industriels exigeants. Cet article a pour objectif de présenter en détail la couronne cylindrique forgée, ses principales caractéristiques techniques, ses avantages par rapport aux autres procédés, ainsi que les critères à prendre en compte pour une sélection adaptée aux applications les plus rigoureuses. En s'appuyant sur des données actualisées et des retours d'expérience concrets, nous souhaitons offrir aux professionnels une ressource complète et opérationnelle pour optimiser leurs achats et leurs conceptions.

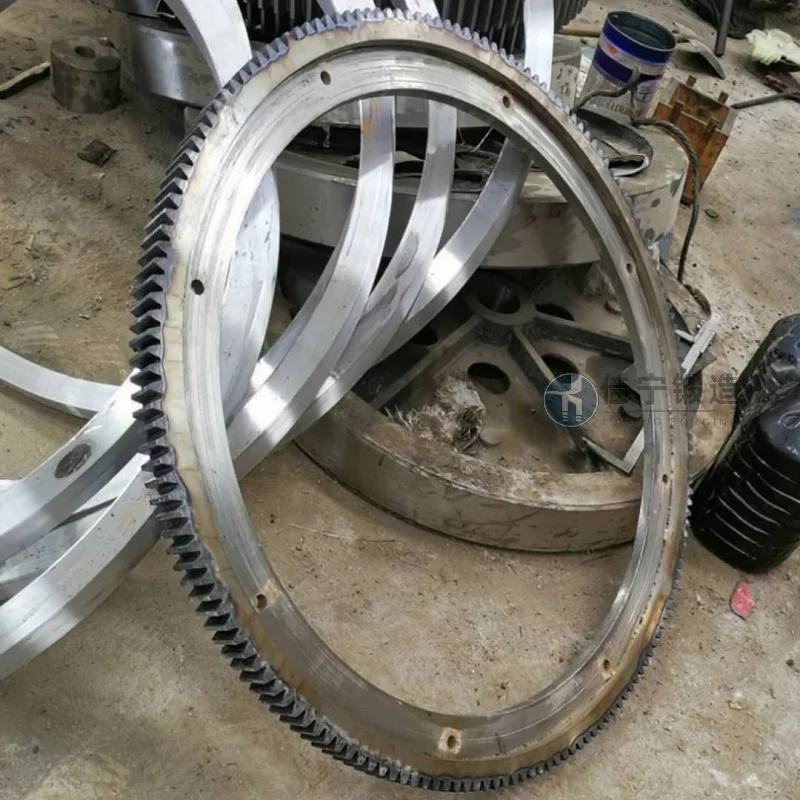

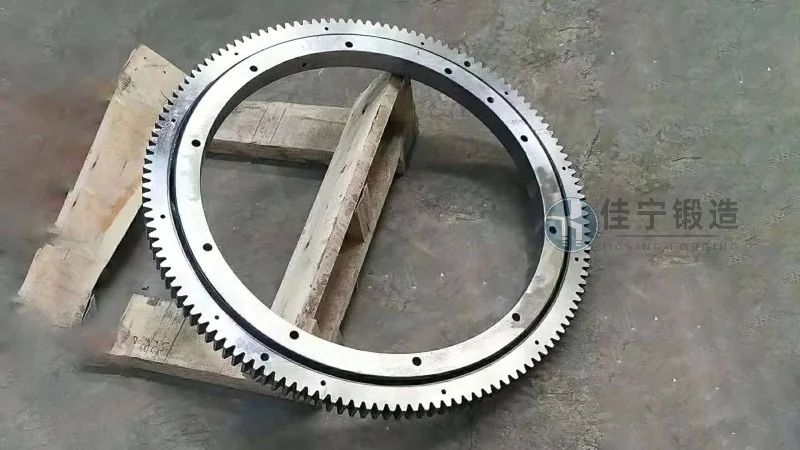

Qu'est-ce qu'une couronne cylindrique forgée ?
Une couronne cylindrique forgée est une pièce mécanique de forme annulaire, dont le diamètre peut varier de quelques centaines de millimètres à plusieurs mètres, et dont l'épaisseur s'adapte aux contraintes de l'application. Elle est fabriquée par forgeage libre ou matricage à partir d'un lingot d'acier ou d'un alliage métallique. Le processus de forgeage consiste à chauffer le métal à haute température (généralement au-dessus de la température de recristallisation) puis à le déformer plastiquement sous l'action de presses hydrauliques ou de marteaux-pilons. Cette déformation brise la structure dendritique du lingot, élimine les défauts internes et oriente les fibres métalliques dans le sens des contraintes de service. Après forgeage, la pièce subit un traitement thermique approprié (normalisation, trempe et revenu) pour affiner la microstructure et atteindre les propriétés mécaniques souhaitées. Enfin, un usinage de précision permet d'atteindre les tolérances dimensionnelles et les états de surface requis. Les aciers les plus couramment utilisés pour ces couronnes incluent les aciers au carbone (C45, C60), les aciers faiblement alliés (42CrMo4, 34CrNiMo6), ainsi que des aciers inoxydables ou réfractaires pour des environnements corrosifs ou à haute température.
Principales caractéristiques techniques des couronnes cylindriques forgées
Les couronnes cylindriques forgées se distinguent par plusieurs propriétés clés qui les rendent incontournables pour les applications critiques :
- Résistance mécanique élevée : grâce à la densification du matériau et à l'orientation des fibres, la limite d'élasticité et la résistance à la traction sont nettement supérieures à celles d'une pièce moulée ou soudée. Par exemple, une couronne forgée en 42CrMo4 trempé-revenu peut atteindre une résistance à la traction de 900 à 1100 MPa, contre 600 à 800 MPa pour une version moulée.
- Ténacité et résistance à la fatigue : l'absence de défauts internes (retassures, soufflures, inclusions) réduit les points de concentration de contraintes, améliorant ainsi la durée de vie en fatigue, particulièrement importante pour les applications rotatives ou soumises à des charges cycliques.
- Homogénéité métallurgique : le forgeage élimine la ségrégation chimique et produit une microstructure uniforme sur toute la section de la pièce, garantissant des propriétés constantes.
- Possibilité de grandes dimensions : les presses modernes permettent de forger des couronnes pouvant atteindre 10 mètres de diamètre et plusieurs dizaines de tonnes, une capacité que peu de fonderies peuvent égaler avec la même fiabilité.
- Traitement thermique personnalisé : chaque couronne peut recevoir un cycle thermique spécifique pour optimiser dureté, résistance à l'usure ou ductilité selon l'application.
- Usinabilité améliorée : la structure homogène facilite l'usinage de précision, permettant d'obtenir des tolérances serrées (IT6-IT7) et des finitions de surface adaptées.
Comparaison avec les autres procédés de fabrication
Pour choisir le mode de fabrication d'une couronne cylindrique, il est essentiel de comprendre les différences entre forgeage, moulage et soudage. Le moulage, bien que moins coûteux pour les petites séries et les formes complexes, produit une structure métallurgique moins dense avec des risques de retassures et de porosités. La résistance à la fatigue d'une couronne moulée est généralement inférieure de 30 à 50 % par rapport à une couronne forgée de même nuance. Le soudage, quant à lui, peut assembler des segments pour former un anneau de grand diamètre, mais les zones affectées thermiquement créent des gradients de propriétés et des contraintes résiduelles. Les normes internationales telles que la norme EN 10250 (pièces forgées en acier) ou l'ASTM A266 spécifient des exigences strictes pour les couronnes forgées destinées aux équipements sous pression ou aux machines tournantes. En termes de coût, le forgeage est plus onéreux à l'unité pour des petites séries, mais devient compétitif pour les volumes importants ou lorsque la fiabilité et la durée de vie sont prépondérantes. Les retours d'expérience dans l'industrie éolienne montrent que les couronnes forgées d'orientation (yaw rings) et les couronnes de roulement (slewing rings) ont une durée de vie de 20 à 25 ans, contre 10 à 15 ans pour des versions moulées ou soudées, justifiant l'investissement initial.
Applications industrielles typiques
Les couronnes cylindriques forgées sont utilisées dans des environnements où la sécurité et la continuité de service sont primordiales :
- Énergie éolienne : les couronnes d'orientation (yaw) et de rotation des pales (pitch) supportent des charges dynamiques intenses et doivent résister à la corrosion marine. Leur fabrication en acier forgé trempé-revenu garantit une fiabilité sur 20 à 30 ans.
- Construction navale : les couronnes de pivot de grues de bord, les supports de moteurs et les bagues de palier de lignes d'arbres sont souvent forgés pour résister aux efforts de torsion et aux vibrations.
- Génie civil et terrassement : les couronnes d'orientation des grues à tour, des excavatrices et des machines de tunnel nécessitent une résistance à l'usure et à la fatigue exceptionnelle.
- Métallurgie et cimenteries : les couronnes dentées des broyeurs, des fours rotatifs et des laminoirs sont forgées pour supporter des températures élevées et des charges lourdes.
- Industrie pétrolière et gazière : les couronnes de palier des têtes de puits, des vannes sous-marines et des connecteurs sont soumises à des pressions extrêmes et à des environnements corrosifs.
Processus de fabrication chez Forge Jianing
Forge Jianing dispose d'une chaîne de production intégrée pour les couronnes cylindriques forgées, depuis la préparation des lingots jusqu'à l'expédition. L'entreprise utilise des presses hydrauliques de capacité allant jusqu'à 8000 tonnes, permettant de forger des pièces d'un poids unitaire de 500 kg à 50 tonnes. Le processus comprend :
- Analyse et certification des matières premières : chaque lingot est contrôlé par spectrométrie pour vérifier la composition chimique conformément aux normes DIN, EN, ASTM ou JIS.
- Forgeage à chaud : la température de forgeage est ajustée entre 850°C et 1250°C selon la nuance, avec un rapport de forgeage minimum de 3 pour garantir une densification suffisante.
- Traitement thermique : les fours de traitement thermique, d'une capacité de 200 tonnes, permettent des cycles de normalisation, trempe et revenu avec une homogénéité de température de ±5°C.
- Contrôle non destructif : chaque couronne subit un contrôle par ultrasons (selon EN 10228-3 ou ASTM A388) pour détecter d'éventuels défauts internes. Des contrôles par magnétoscopie ou ressuage sont également réalisés en surface.
- Usinage de précision : des tours verticaux et horizontaux à commande numérique assurent des tolérances de concentricité et de perpendicularité inférieures à 0,05 mm.
- Certification finale : un dossier de traçabilité complet est fourni, incluant les certificats matière, les rapports de contrôle et les essais mécaniques.
Critères de sélection et bonnes pratiques
Pour choisir une couronne cylindrique forgée adaptée à votre application, plusieurs paramètres doivent être évalués :
- Dimensions : diamètre extérieur, diamètre intérieur, hauteur ou épaisseur. Les tolérances doivent être définies en fonction de l'assemblage prévu.
- Nuance d'acier : choisir en fonction de la résistance mécanique requise, de la température de service, de l'environnement corrosif et de la soudabilité éventuelle.
- Propriétés mécaniques : limite d'élasticité, résistance à la traction, allongement, résilience (essai Charpy). Les valeurs doivent être spécifiées selon les normes applicables.
- État de livraison : brut de forge, traité thermiquement, ébauché ou fini usiné. Le choix impacte les délais et le coût.
- Quantité : pour les petites séries, le forgeage libre est plus économique ; pour les grandes séries, le matricage peut réduire les coûts unitaires.
- Délai de livraison : compter généralement 8 à 12 semaines pour une couronne forgée sur mesure, selon la complexité et les traitements.
Avantages concurrentiels de Forge Jianing
Forge Jianing se distingue par une maîtrise éprouvée du forgeage de précision et une capacité à réaliser des pièces complexes de grande dimension. L'entreprise investit continuellement dans la modernisation de ses équipements : presse de 8000 tonnes, fours de traitement thermique automatisés, machines d'usinage 5 axes et laboratoire de contrôle accrédité ISO 17025. Depuis 2018, Forge Jianing a livré plus de 5000 couronnes cylindriques forgées à des clients répartis dans 30 pays, avec un taux de conformité de 99,7 %. Parmi les projets récents, on peut citer la fourniture de couronnes d'orientation pour des éoliennes offshore de 12 MW en mer du Nord, où les conditions de service imposent des exigences extrêmes de résistance à la fatigue et à la corrosion. Forge Jianing accompagne également ses clients dans la phase de conception, en proposant des simulations numériques de forgeage (CAO/FAO) pour optimiser la forme et réduire les surépaisseurs d'usinage. Cette approche permet de diminuer les coûts et les délais tout en garantissant une qualité irréprochable. Pour toute demande technique ou commerciale, n'hésitez pas à contacter l'équipe de Forge Jianing (consultation au 176 9623 6479) pour bénéficier d'un conseil personnalisé.
Évolutions du marché et perspectives 2026
Le marché mondial des couronnes cylindriques forgées devrait connaître une croissance annuelle moyenne de 4,5 % entre 2024 et 2026, porté par l'essor des énergies renouvelables, la reconstruction des infrastructures vieillissantes et la montée en puissance de l'industrie 4.0. Selon les dernières analyses sectorielles, la demande en Asie-Pacifique représente environ 45 % du volume total, suivie par l'Europe (30 %) et l'Amérique du Nord (18 %). Les exigences réglementaires évoluent également : de nouvelles normes ISO sur la traçabilité des matériaux et la gestion de la fatigue (ISO 12107) imposent aux fabricants de fournir des données de plus en plus précises. Forge Jianing anticipe ces tendances en développant des alliages à haute performance, par exemple des aciers micro-alliés au vanadium et au niobium, qui offrent un meilleur rapport résistance/poids. Par ailleurs, la digitalisation du processus de forgeage permet un contrôle en temps réel des paramètres de déformation, réduisant le taux de rebut et améliorant la reproductibilité. Ces innovations, combinées à une politique de prix compétitive, positionnent Forge Jianing comme un acteur de référence pour les projets exigeants.
Conclusion opérationnelle
La couronne cylindrique forgée est un composant dont la fiabilité conditionne directement la sécurité et la performance des équipements industriels lourds. Grâce à sa structure métallurgique dense, sa résistance mécanique élevée et sa durabilité éprouvée, elle surpasse largement les alternatives moulées ou soudées dans les applications critiques. Que ce soit pour une éolienne offshore, une grue portuaire ou un broyeur de cimenterie, le choix d'une couronne forgée de qualité est un investissement qui se rentabilise sur le long terme par une maintenance réduite et une durée de vie étendue. Forge Jianing, avec son savoir-faire de plusieurs générations, ses équipements de pointe et son engagement envers l'excellence opérationnelle, offre des solutions complètes allant de la conception à la livraison. Les ingénieurs et acheteurs qui souhaitent obtenir des informations techniques détaillées, des propositions de prix ou des études de cas spécifiques sont invités à prendre contact avec l'équipe commerciale. La maîtrise des processus, la traçabilité rigoureuse et la capacité à répondre aux projets les plus complexes font de Forge Jianing un partenaire de choix pour accompagner votre croissance industrielle dans un environnement concurrentiel en constante évolution.
