Bride en acier allié forgée - Introduction et caractéristiques distinctives

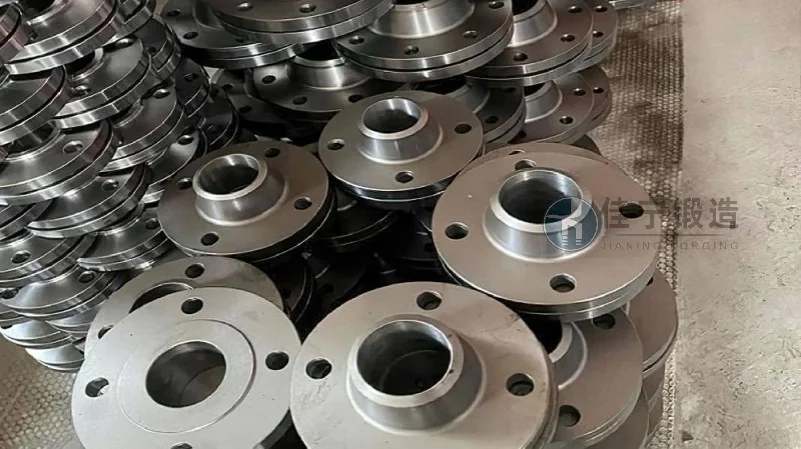

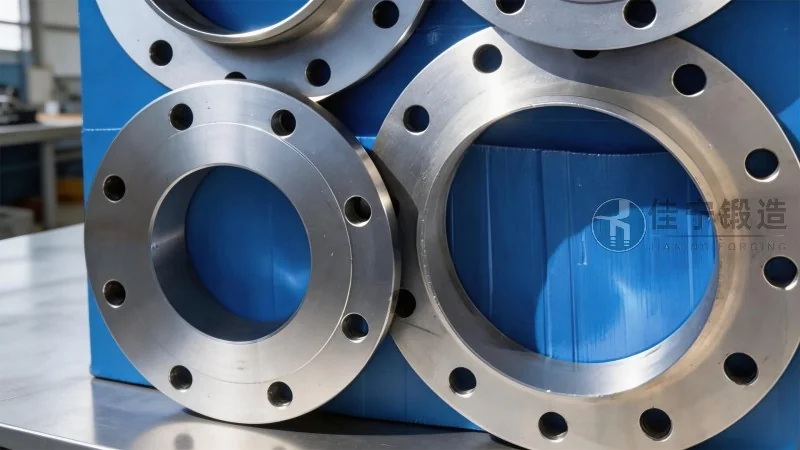

Introduction à la bride en acier allié forgée

La bride en acier allié forgée représente un composant fondamental dans les systèmes de tuyauterie industrielle, particulièrement dans les secteurs exigeant une résistance mécanique élevée, une tenue aux températures extrêmes et une fiabilité sous pression. Contrairement aux brides moulées ou usinées à partir de barres, la bride forgée bénéficie d’un processus de déformation plastique à chaud qui affine la structure granulaire de l’acier, élimine les porosités internes et améliore significativement les propriétés mécaniques globales. En 2026, avec l’accélération des projets d’énergie renouvelable, de pétrochimie en eaux profondes et d’hydrogène vert, la demande pour des brides forgées en acier allié connaît une croissance annuelle estimée à 7,3 % selon les analyses de marché récentes. Forge Jianing, spécialiste reconnu dans la fabrication de pièces forgées sur mesure, propose une gamme complète de brides en acier allié répondant aux normes ASME B16.5, EN 1092-1 et GOST 12815. Ces brides sont conçues pour offrir une étanchéité parfaite, une durée de vie prolongée et une maintenance réduite, même dans les environnements les plus agressifs tels que les raffineries, les centrales thermiques ou les installations offshore. La maîtrise du processus de forgeage — du chauffage homogène des billettes à la finition par traitement thermique — permet d’obtenir une bride aux caractéristiques distinctives : absence de défauts internes, homogénéité chimique, et capacité à supporter des pressions de service jusqu’à 2500 psi (CL2500) pour les diamètres courants.

Processus de fabrication : du métal à la bride forgée

La fabrication d’une bride en acier allié forgée suit une séquence rigoureuse d’étapes, chacune ayant un impact direct sur la performance finale. Le choix de la nuance d’acier allié — par exemple AISI 4140, 4340, 8620 ou des aciers inoxydables martensitiques comme le 17-4PH — dépend des conditions d’exploitation : température, pression, milieu corrosif. Chez Forge Jianing, les billettes sont préchauffées dans un four à induction à une température comprise entre 1150 °C et 1250 °C, garantissant une plasticité optimale sans surchauffe qui dégraderait la microstructure. Le forgeage s’effectue sous une presse hydraulique de forte capacité (jusqu’à 8000 tonnes), ce qui permet de produire des brides de diamètres allant de 1/2 pouce à 48 pouces, voire plus pour des applications spéciales. La matrice fermée est utilisée pour les séries élevées, assurant une précision dimensionnelle de l’ordre de ±0,5 mm sur les faces et les alésages. Après forgeage, un traitement thermique de détente et de trempe est appliqué : austénitisation à 845 °C, trempe à l’huile, puis revenu à 540 °C pendant 4 à 6 heures, ce qui confère une dureté de 28 à 32 HRC, un bon compromis entre résistance mécanique et ténacité. Les contrôles non destructifs — ultrasons, magnétoscopie, ressuage — sont systématiques sur chaque bride avant l’usinage final, garantissant une traçabilité totale selon la norme EN 10204 type 3.1 ou 3.2.

Caractéristiques distinctives des brides forgées en acier allié

Les brides forgées se distinguent par plusieurs propriétés qui les rendent irremplaçables dans les applications critiques :

• Résistance mécanique supérieure : grâce au travail de forgeage, la limite d’élasticité peut atteindre 690 MPa pour un acier 4140 trempé-revenu, contre 450 MPa pour une bride moulée de nuance équivalente. Cela permet de réduire l’épaisseur de la bride tout en respectant les codes de pression, offrant ainsi un gain de poids de 15 à 20 %.
• Tenue à haute température : les aciers alliés comme le 9Cr-1Mo (ASTM A182 F9) conservent leur résistance jusqu’à 600 °C, essentiels pour les échangeurs thermiques et les réacteurs de reformage.
• Résistance à la corrosion : les alliages nickel-chrome-molybdène (par exemple ASTM A182 F55 ou superduplex) assurent une protection contre la fissuration par corrosion sous contrainte dans les milieux H₂S (norme NACE MR0175).
• Étanchéité optimale : la surface de joint forgée, après usinage, présente une rugosité Ra inférieure à 0,8 µm, compatible avec les joints spiralés ou les joints métalliques, réduisant les fuites fugitives conformément à la directive TA Luft.
• Homogénéité microstructurale : absence de retassures, de soufflures ou de ségrégations — défauts fréquents dans les brides moulées — ce qui allonge la durée de vie en fatigue thermique et mécanique.

Ces caractéristiques sont systématiquement vérifiées par les laboratoires internes de Forge Jianing, équipés de spectromètres OES, de microscopes électroniques et de machines d’essai universelles. Par exemple, lors d’un projet récent pour une usine de liquéfaction de gaz naturel au Qatar, nos brides en acier allié 4140 ont supporté des cycles de pression de 350 bars à 200 °C pendant plus de 10 000 heures sans défaillance.

Normes et certifications applicables

Les brides forgées en acier allié doivent répondre à des normes internationales strictes pour garantir l’interchangeabilité et la sécurité. Les principales références incluent :

• ASME B16.5 : couvre les brides de tuyauterie de classe 150 à 2500, avec des dimensions, tolérances et faces de joint standardisées.
• ASME B16.47 : pour les brides de grand diamètre (séries A et B).
• EN 1092-1 : norme européenne avec types de faces (à collerette, à emboîtement, à joint torique).
• API 6A / 6B : spécifiques à l’industrie pétrolière et gazière pour les têtes de puits et arbres de Noël.
• ISO 7005-1 : pour les brides métalliques en général.

Chaque bride produite par Forge Jianing est marquée conformément à la norme applicable, avec indication de la nuance d’acier, de la pression nominale, du lot de coulée et du timbre de l’inspecteur. Les certificats de conformité peuvent être délivrés selon EN 10204 type 3.2 avec contre-visite d’un organisme tiers (Bureau Veritas, TÜV, DNV).

Domaines d’application et retours terrain

Les brides en acier allié forgées sont déployées dans des environnements où la sécurité et la fiabilité sont primordiales :

• Pétrochimie et raffinage : raccordements de réacteurs, colonnes de distillation, échangeurs de chaleur — nécessitant des brides en acier 316L ou 317L pour résister aux acides.
• Énergie électrique : centrales à charbon ou nucléaires, circuits de vapeur surchauffée à 540 °C, brides en acier P91 (9Cr-1Mo-V).
• Hydrogène vert : électrolyseurs haute pression (30-70 bars), brides en acier inoxydable austénitique 316L avec traitement de surface anti-hydrogène.
• Navires et offshore : systèmes de ballast, de refroidissement et d’injection de gaz, brides en alliage cuivre-nickel 90/10 ou 70/30.
• Industrie minière : transport de boues abrasives sous haute pression, brides en acier trempé 28CrMo.

Un cas concret : pour un client norvégien exploitant un champ pétrolier en mer du Nord, Forge Jianing a fourni 1200 brides en acier allié AISI 4130 avec traitement anticorrosion par thermolaquage et revêtement PTFE. Après trois ans d’exploitation sous une pression de 250 bars et des cycles de température de 4 °C à 80 °C, le taux de fuite enregistré était inférieur à 0,01 % — bien en dessous de la limite acceptable de 0,5 %.

Avantages économiques et opérationnels

Choisir une bride forgée en acier allié plutôt qu’une bride moulée ou en acier au carbone standard présente plusieurs bénéfices chiffrés :

• Réduction des coûts de maintenance : la durée de vie moyenne d’une bride forgée est 2 à 3 fois supérieure, diminuant les arrêts de production non planifiés.
• Allègement des structures : grâce à une résistance plus élevée, l’épaisseur du collet peut être réduite de 20 % sans compromettre la pression nominale, allégeant le supportage et les fondations.
• Compatibilité avec les hautes pressions : les brides forgées sont les seules à pouvoir atteindre la classe 2500 (425 bars) de manière fiable pour des diamètres supérieurs à 8 pouces.
• Traçabilité totale : chaque pièce est suivie de la coulée à la livraison, facilitant les audits et les certifications ISO 9001, IATF 16949 ou ASME.

Forge Jianing propose également un service d’optimisation dimensionnelle : en collaboration avec les bureaux d’études clients, nos ingénieurs peuvent concevoir des brides avec des épaisseurs de face réduites ou des alésages spécifiques pour les applications sur mesure, tout en maintenant la conformité aux codes.

Guide de sélection : critères techniques à considérer

Pour choisir la bride en acier allié forgée adaptée à votre application, plusieurs paramètres doivent être évalués :

1. Pression de service et classe : référez-vous aux tableaux de pression-température de l’ASME B16.5. Par exemple, une bride en acier allié F11 de classe 600 peut supporter 100 bars à 400 °C, tandis qu’une bride en F22 monte à 140 bars dans les mêmes conditions.
2. Température minimale et maximale : pour les températures inférieures à -20 °C, privilégiez les aciers à faible teneur en carbone (F304L) ou les alliages nickel (Inconel 625). Pour les hautes températures, les aciers 9Cr-1Mo (F9) ou 12Cr (F6NM) sont recommandés.
3. Milieu corrosif : en présence de soufre, chlore ou acides, optez pour des aciers inoxydables duplex ou superausténitiques. Pour l’hydrogène, un acier 316L avec une dureté inférieure à 250 HV est conseillé pour éviter la fragilisation.
4. Norme de dimensionnement : ASME, EN ou GOST selon la région et les habitudes des assembleurs. Assurez-vous que la face de joint correspond (RF, RTJ, FF, MF).
5. Certifications exigées : pour les projets en zone ATEX ou offshore, des certificats de type 3.2 avec contrôle tiers sont souvent requis.

Nos équipes techniques chez Forge Jianing accompagnent les clients dans cette sélection : analyse de la fiche de conditions d’exploitation, simulation par éléments finis (FEA) pour vérifier les contraintes, et échantillonnage pré-série pour valider les performances. Les délais de fabrication standards varient de 3 à 6 semaines selon la complexité et la quantité, avec une capacité de production de 3000 brides par mois.

Tendances et innovations du marché en 2026

Le secteur des brides forgées en acier allié évolue sous l’impulsion de plusieurs facteurs :

• Décarbonation et hydrogène : la demande pour des brides résistant à la fragilisation par hydrogène augmente de 12 % par an. Les aciers à faible teneur en soufre et phosphore, ainsi que les traitements de surface par nitruration, deviennent des standards.
• Fabrication additive complémentaire : certaines géométries complexes (brides à collerette intégrée pour vannes intelligentes) sont aujourd’hui pré-forgées puis finies par impression 3D métallique pour réduire les délais de production de 40 %.
• Digitalisation des processus : les capteurs intégrés dans les brides (brides « intelligentes ») permettent de monitorer en temps réel la pression et la température, facilitant la maintenance prédictive. Forge Jianing développe des prototypes avec des passes de mesure intégrées.
• Allègement par matériaux hybrides : des brides bimétalliques — acier forgé à l’intérieur, revêtement anticorrosion en alliage nickel-chrome soudé en surface — offrent un compromis entre coût et performance.

Les données du marché indiquent que le segment des brides forgées en acier allié pour l’hydrogène devrait atteindre 1,2 milliard de dollars en 2028, avec une croissance de 8,5 % par an. Pour répondre à cette demande, Forge Jianing a investi dans une nouvelle ligne de forgeage sous atmosphère contrôlée et un laboratoire de métallurgie dédié aux essais de fatigue thermique.

Conclusion opérationnelle : comment collaborer avec Forge Jianing

La réussite d’un projet de tuyauterie industrielle repose sur la qualité des composants, et la bride en acier allié forgée en est un maillon essentiel. En confiant la fabrication à Forge Jianing, vous bénéficiez d’un partenaire maîtrisant l’ensemble de la chaîne de valeur : conception, forgeage, traitement thermique, usinage de précision, contrôle qualité et logistique. Notre bureau d’études peut travailler à partir de votre plan CAO ou de votre cahier des charges fonctionnel, et proposer des alternatives d’alliages ou de géométries optimisées pour réduire les coûts sans sacrifier la sécurité. Les brides sont livrées avec un dossier technique complet (certificat matière, rapports de contrôles NDT, résultats d’essais mécaniques). Pour toute demande de devis, assistance technique ou échantillonnage, vous pouvez contacter notre service client au (咨询热线：176 9623 6479). Nous intervenons sur tout le territoire européen, au Moyen-Orient et en Asie, avec des délais d’expédition rapides grâce à notre stock de billettes en aciers alliés courants (4140, 316L, F22). Faites le choix de la robustesse et de la traçabilité : les brides forgées en acier allié de Forge Jianing sont conçues pour durer, dans les environnements les plus exigeants.
