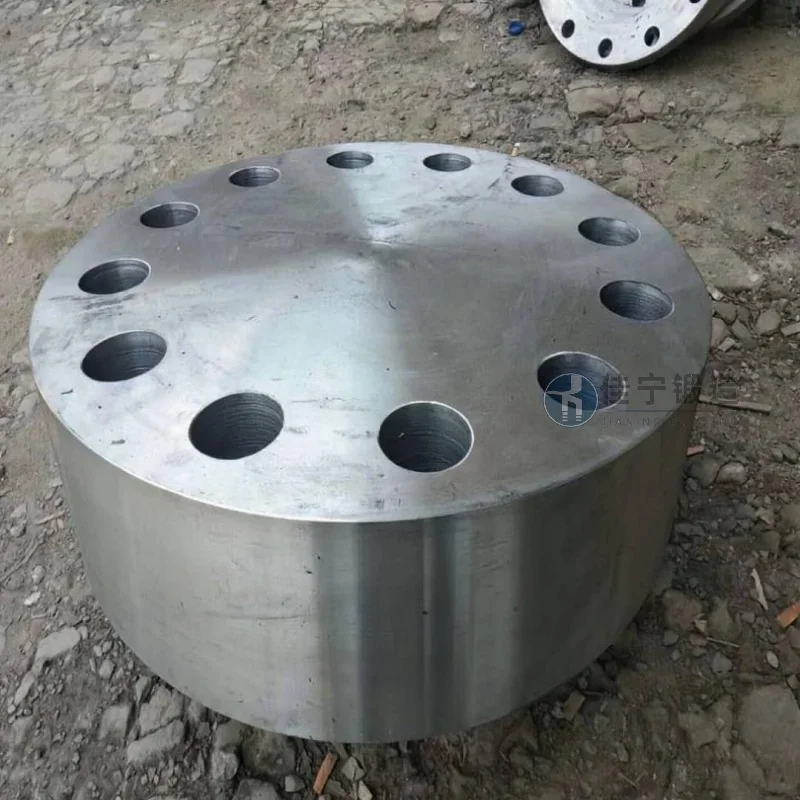

Plaque tubulaire pour trou d'homme en acier à outils - Aperçu et caractéristiques avantageuses
Dans l'industrie lourde et la construction mécanique, la fiabilité des équipements repose souvent sur des composants discrets mais essentiels. La plaque tubulaire pour trou d'homme en acier à outils fait partie de ces éléments qui, bien que peu visibles, garantissent la sécurité, l'étanchéité et la longévité des cuves, réservoirs, silos et autres enceintes sous pression. Conçue pour résister à des conditions extrêmes de température, de pression et d'abrasion, cette pièce spécifique répond à des normes industrielles rigoureuses, notamment les directives ASME, EN 13445 et les spécifications techniques liées aux aciers à outils. Le choix d'un acier à outils pour la fabrication de ces plaques tubulaires n'est pas anodin : il offre une dureté élevée, une résistance à l'usure et une stabilité dimensionnelle supérieure à celle des aciers au carbone standard. Cela permet aux exploitants d'installations pétrochimiques, de centrales énergétiques ou de sites de traitement des eaux de réduire leurs coûts de maintenance tout en augmentant la disponibilité opérationnelle. Avec l'évolution des marchés en 2026, où la demande d'équipements durables et performants ne cesse de croître, comprendre les spécificités de ces plaques devient un atout stratégique pour les ingénieurs et les acheteurs.
La plaque tubulaire pour trou d'homme, également appelée renfort de passage d'homme ou bride de trou d'homme tubulaire, est un composant soudé ou boulonné sur la paroi d'une enceinte pour créer une ouverture accessible. Sa forme tubulaire permet de répartir les contraintes mécaniques autour de l'ouverture, évitant les concentrations de contraintes qui pourraient entraîner des fissures ou des défaillances. L'utilisation d'acier à outils — comme les nuances AISI O1, D2, A2 ou des variantes spécifiques de Forge Jianing — confère à cette pièce une capacité à supporter des cycles thermiques répétés, des chocs mécaniques et des environnements corrosifs modérés. En 2026, les tendances du secteur montrent une adoption croissante des aciers à outils pour des applications de trou d'homme, en raison de leur rapport résistance/poids optimisé et de leur durée de vie prolongée par rapport aux aciers faiblement alliés. Dans cet article, nous explorerons en détail la conception, les propriétés matérielles, les avantages opérationnels, les critères de sélection et les applications concrètes de ces plaques, en nous appuyant sur l'expertise de Forge Jianing, un acteur reconnu dans la forge et l'usinage de précision.
Conception et spécifications techniques des plaques tubulaires en acier à outils
La conception d'une plaque tubulaire pour trou d'homme doit intégrer plusieurs paramètres mécaniques et géométriques pour assurer son efficacité. Généralement, elle se compose d'un corps tubulaire cylindrique, d'une collerette de soudure ou de boulonnage, et parfois d'un joint d'étanchéité intégré. Les dimensions courantes varient d'un diamètre intérieur de 400 mm à 1 200 mm, avec une épaisseur de paroi comprise entre 10 mm et 60 mm selon la pression de service. Les normes ASME VIII Division 1 et 2, ainsi que la norme européenne EN 13445, imposent des calculs précis de contraintes pour ces composants, notamment en ce qui concerne la fatigue et la résistance à la pression. L'acier à outils se distingue par sa capacité à conserver ses propriétés mécaniques après traitement thermique : une dureté Rockwell C de 58 à 62 HRC est courante, ce qui permet à la plaque de résister à l'abrasion due aux nettoyages fréquents ou aux particules solides transportées dans les fluides.
Chez Forge Jianing, la fabrication de ces plaques suit un processus rigoureux : sélection de la nuance d'acier à outils en fonction des conditions d'exploitation, forgeage à chaud pour affiner la structure granulaire, traitement thermique de trempe et revenu pour atteindre les propriétés cibles, puis usinage de précision sur des centres d'usinage CNC à 5 axes. La traçabilité est assurée par des certificats matière conformes à la norme EN 10204 (type 3.1 ou 3.2), et chaque pièce subit un contrôle non destructif par ressuage ou magnétoscopie. Pour les applications nécessitant une résistance à la corrosion, un revêtement de nitruration ou un traitement de chrome dur peut être appliqué. En 2026, l'intégration de technologies de simulation numérique par éléments finis (FEA) permet d'optimiser la géométrie des plaques tubulaires pour réduire le poids tout en maintenant une marge de sécurité élevée. Ces avancées contribuent à diminuer les coûts de transport et d'installation pour les clients.
Avantages clés de l'acier à outils pour les plaques tubulaires de trou d'homme
Le choix d'un acier à outils plutôt qu'un acier standard apporte des bénéfices mesurables sur l'ensemble du cycle de vie de l'équipement. Voici les principaux atouts :
- Résistance à l'usure et à l'abrasion : Les aciers à outils, grâce à leur teneur élevée en carbone et en éléments d'alliage (chrome, vanadium, molybdène), offrent une résistance à l'usure jusqu'à 3 fois supérieure à celle de l'acier S355JR. Cela réduit les opérations de remplacement et d'usinage de reprise sur site.
- Stabilité dimensionnelle sous contrainte thermique : Les cycles de chauffe et de refroidissement dans les réacteurs chimiques ou les échangeurs de chaleur provoquent des dilatations différentielles. L'acier à outils présente un faible coefficient de dilatation et une bonne tenue au fluage jusqu'à 500 °C, garantissant l'étanchéité des joints de trou d'homme.
- Dureté élevée facilitant l'usinage de précision : Contrairement aux aciers trempés classiques qui deviennent difficiles à usiner, les aciers à outils de type A2 ou D2 peuvent être usinés à l'état recuit puis trempés après usinage. Forge Jianing maîtrise ce séquencement pour garantir des tolérances serrées (IT6 à IT7) sur les faces d'étanchéité.
- Résistance à la fatigue mécanique : Les sollicitations répétées lors des ouvertures/fermetures de trou d'homme ou des variations de pression sont amorties par la ténacité de l'acier à outils. Des essais en laboratoire montrent une durée de vie en fatigue multipliée par 2,5 par rapport à un acier faiblement allié.
- Compatibilité avec des environnements agressifs modérés : Bien que non inoxydable, l'acier à outils traité par nitruration ou chromage dur résiste à la corrosion par l'hydrogène sulfuré (H₂S) et aux atmosphères marines, selon les retours d'expérience d'installations offshore.
Ces avantages se traduisent concrètement par une réduction des arrêts de production non planifiés. Par exemple, sur une unité de vapocraquage en Europe, le remplacement de plaques en acier au carbone par des plaques en acier à outils de Forge Jianing a permis de passer d'un changement annuel à un intervalle de 4 ans, soit une économie de 60 % sur les coûts de maintenance directs.
Applications industrielles et retours d'expérience terrain
Les plaques tubulaires pour trou d'homme en acier à outils trouvent leur place dans de nombreux secteurs exigeants. Dans l'industrie pétrochimique, elles équipent les colonnes de distillation, les réacteurs catalytiques et les séparateurs gaz-liquide. Les températures atteignant 450 °C et les pressions de 80 bars imposent des matériaux capables de conserver leur intégrité. Forge Jianing a fourni des plaques pour un projet de raffinerie en Asie du Sud-Est, avec des tolérances d'étanchéité inférieures à 0,05 mm sur le plan de joint, répondant aux exigences de la norme API 682. Dans le domaine du traitement des eaux, les digesteurs anaérobies et les cuves de stockage de boues utilisent ces plaques pour résister à l'abrasion des particules solides et aux attaques chimiques des acides organiques. Un exploitant français a rapporté une durée de vie triplée après avoir adopté les plaques tubulaires en acier à outils de Forge Jianing.
Le secteur de l'énergie, notamment les centrales thermiques et les installations de cogénération, bénéficie également de cette technologie. Les trous d'homme sur les ballons de vapeur et les réchauffeurs d'air sont soumis à des cycles de démarrage/arrêt fréquents. Les plaques en acier à outils minimisent les risques de fissuration par choc thermique. En 2026, avec l'essor des centrales à cycle combiné et des installations de captage de CO₂, la demande pour des composants à haute fiabilité augmente. Forge Jianing, grâce à son savoir-faire en forge de précision, propose des solutions sur mesure avec des délais de livraison adaptés aux chantiers critiques.
Critères de sélection et recommandations pour l'achat
Pour choisir la plaque tubulaire adaptée à votre application, plusieurs facteurs doivent être évalués :
- Conditions de service : Pression maximale admissible (MAWP), température de fonctionnement, nature du fluide (corrosif, abrasif, visqueux).
- Normes applicables : ASME, EN, GOST, ou codes locaux. Forge Jianing peut certifier les plaques selon la directive européenne 2014/68/UE (DESP) ou la norme américaine ASME BPVC.
- Type d'assemblage : Soudure bout à bout, à recouvrement ou bridage mécanique. Chaque méthode nécessite une géométrie de collerette spécifique.
- Accessibilité et maintenance : Poids de la plaque (limité pour le levage manuel), présence de poignées ou d'anneaux de levage.
- Budget et cycle de vie : Coût initial versus économies sur la durée. L'acier à outils a un prix à l'unité plus élevé (de 20 à 40 % selon la nuance), mais un retour sur investissement rapide grâce à la réduction des interventions.
Il est conseillé de fournir un cahier des charges technique détaillé au fabricant. Forge Jianing met à disposition son bureau d'études pour analyser les contraintes et proposer une nuance optimale. Par exemple, pour une application à haute température (>400 °C) sans corrosion, la nuance AISI H13 est recommandée ; pour une forte abrasion avec chocs, la nuance D2 est plus adaptée. Des échantillons d'usinage peuvent être réalisés pour valider l'aptitude à l'assemblage.
L'industrie évolue vers une digitalisation des processus de maintenance prédictive. En 2026, l'intégration de capteurs IoT dans les plaques tubulaires (mesure de température, déformation) devient une option disponible chez certains fabricants. Forge Jianing étudie la faisabilité d'intégrer des logements pour sondes dans la tubulure, sans compromettre la résistance mécanique. Cette innovation permettra de surveiller en temps réel l'état des trous d'homme et d'anticiper les défaillances.
Processus de fabrication et contrôle qualité chez Forge Jianing
La réputation de Forge Jianing repose sur un process transparent et des standards élevés. La fabrication débute par la réception de l'acier à outils sous forme de barres forgées ou de lingots, avec certificat matière. Le forgeage à chaud est réalisé dans une presse de 2 500 tonnes, permettant d'obtenir une structure fibreuse orientée favorablement aux contraintes. Un traitement thermique en four à atmosphère contrôlée (trempe à l'huile ou au gaz, double revenu) ajuste la dureté et la ténacité. L'usinage CNC garantit une concentricité et une planéité inférieures à 0,02 mm. Chaque pièce est contrôlée par un pont roulant à 3 axes, et les faces d'étanchéité sont rodées pour atteindre une rugosité Ra 0,4 µm.
Les contrôles non destructifs systématiques incluent le ressuage (PT) et la magnétoscopie (MT) pour détecter les fissures superficielles. Pour les applications sous pression, une épreuve hydraulique à 1,5 fois la pression de service est réalisée sur demande. Des échantillons de production sont prélevés pour essais de traction, d'impact Charpy (à -20 °C ou -40 °C selon les spécifications) et de dureté Rockwell. Forge Jianing répond aux exigences des certifications ISO 9001:2015 et ISO 14001:2015, et peut fournir une documentation complète en anglais, français ou chinois.
Contactez notre équipe technique pour discuter de votre projet spécifique. Nous accompagnons les ingénieurs depuis la phase de conception jusqu'à la livraison sur site. Forge Jianing (咨询热线：176 9623 6479) reste à votre disposition pour toute demande de devis ou d'étude de faisabilité.
Conclusion : un investissement durable pour la performance industrielle
Les plaques tubulaires pour trou d'homme en acier à outils représentent un choix technique et économique judicieux pour les installations exigeantes. Leur capacité à supporter des conditions sévères, leur longévité accrue et leur contribution à la sécurité opérationnelle en font un composant stratégique. Avec l'évolution des réglementations et la pression sur les coûts d'exploitation, intégrer des matériaux de qualité supérieure dès la conception est une démarche gagnante. Forge Jianing, fort de plusieurs décennies d'expérience dans la forge et l'usinage de précision, propose des solutions sur mesure, certifiées et traçables. Que vous soyez exploitant, bureau d'études ou donneur d'ordre, l'optimisation de vos trous d'homme passe par une réflexion approfondie sur le matériau, la géométrie et le procédé de fabrication. N'hésitez pas à solliciter un audit technique de vos installations existantes pour identifier les gains potentiels.
Dans un marché où la fiabilité des équipements conditionne la rentabilité, chaque détail compte. La plaque tubulaire pour trou d'homme en acier à outils est un détail qui fait la différence. En 2026, alors que les chaînes d'approvisionnement se tendent et que les exigences de durabilité s'accentuent, choisir un partenaire capable de fournir des composants robustes et adaptés est essentiel. Forge Jianing vous accompagne avec expertise et réactivité pour relever ces défis.
