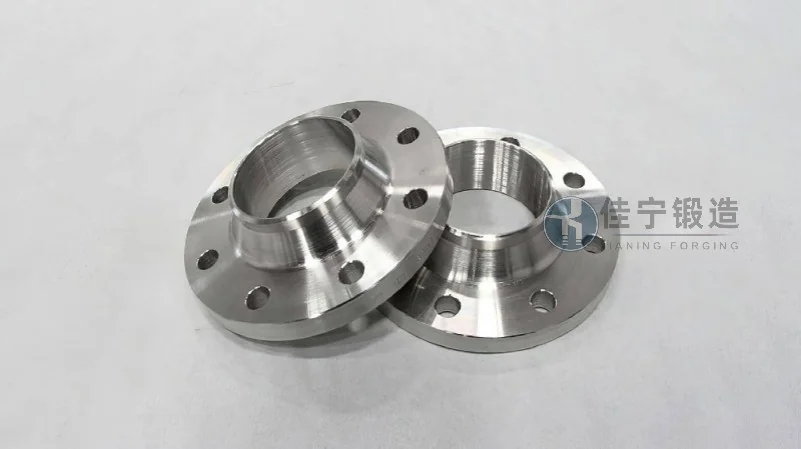

Bride à face RF - Introduction et avantages clés

Dans l'industrie mécanique et les systèmes de tuyauterie sous pression, le choix du type de bride constitue une décision technique déterminante pour la fiabilité, la sécurité et la durée de vie des installations. Parmi les configurations les plus répandues à l'échelle mondiale, la bride à face surélevée (Raised Face, RF) s'impose comme une solution de référence pour les applications nécessitant un excellent compromis entre étanchéité, résistance mécanique et facilité de montage. La bride à face RF se caractérise par une surface d'étanchéité légèrement surélevée par rapport au plan de la face de la bride, ce qui permet de concentrer la pression de contact sur une zone réduite et d'optimiser la déformation du joint d'étanchéité. Ce design, standardisé selon les normes ASME B16.5, EN 1092-1 ou encore ISO 7005, offre des performances d'étanchéité nettement supérieures aux brides à face plate (FF) dans des conditions de pression et de température modérées à élevées. Les brides RF sont utilisées dans les secteurs du pétrole et du gaz, de la pétrochimie, de l'énergie thermique, du traitement des eaux, de l'agroalimentaire ainsi que dans les installations de production d'énergie renouvelable. Leur adoption massive s'explique par une conjugaison de critères techniques : capacité à supporter des pressions nominales allant de PN 10 à PN 400 (ou Class 150 à Class 2500), compatibilité avec une large gamme de matériaux (acier carbone, acier inoxydable, alliages spéciaux), et simplicité d'installation dans des configurations de tuyauterie complexes. La bride à face RF répond également aux exigences croissantes des normes environnementales modernes, car elle permet de réduire les fuites fugitives et d'optimiser les cycles de maintenance. Dans un contexte industriel où la fiabilité des assemblages boulonnés conditionne à la fois la sécurité des opérateurs et la rentabilité des procédés, comprendre en profondeur les spécificités de la bride RF est essentiel pour tout ingénieur, technicien ou acheteur impliqué dans la conception, la sélection ou l'approvisionnement de composants de tuyauterie. Forge Jianing, fort de plusieurs décennies d'expertise dans la fabrication de brides forgées, propose une gamme complète de brides à face RF conformes aux standards internationaux, avec des tolérances dimensionnelles serrées et une traçabilité complète des matériaux. Cet article vous présente de manière exhaustive les caractéristiques techniques, les avantages opérationnels, les critères de sélection ainsi que les tendances du marché à l'horizon 2026, pour vous accompagner dans vos décisions d'achat et d'ingénierie.

Définition technique et conception de la bride à face RF

La bride à face surélevée (RF) se distingue par une surface d'étanchéité usinée qui dépasse de 1/16 pouce (environ 1,6 mm) pour les brides de classe 150 et classe 300, et de 1/4 de pouce (environ 6,4 mm) pour les classes supérieures (600 à 2500), par rapport à la face arrière de la bride. Cette surélévation crée une zone concentrique étroite sur laquelle vient se positionner le joint d'étanchéité (joint spiralé, joint métalloplastique, joint à enveloppe métallique, etc.). Lorsque les boulons sont serrés au couple préconisé, la pression de contact se concentre sur cette surface surélevée, provoquant une déformation contrôlée du joint qui comble les micro-irrégularités de surface et assure une étanchéité fiable même en présence de fluides agressifs ou de variations thermiques.

Le profil de la face RF est défini avec précision par les normes : la rugosité de surface doit généralement se situer entre 3,2 μm et 6,3 μm Ra (norme ASME B16.5) pour garantir une bonne adhérence du joint sans risque d'endommagement. La concentricité entre l'alésage central, le cercle de boulons et la face surélevée est critique : un défaut de concentricité peut entraîner une répartition inégale des contraintes et provoquer des fuites prématurées. C'est pourquoi les processus de forgeage et d'usinage chez Forge Jianing intègrent des contrôles dimensionnels automatisés par capteurs laser, garantissant des tolérances inférieures à 0,05 mm sur les diamètres critiques.

La bride RF existe en plusieurs variantes selon le type de face d'étanchéité : la face surélevée lisse (smooth raised face) est la plus courante, mais on trouve également des faces avec stries concentriques (serrated raised face) pour améliorer l'ancrage du joint dans les applications à haute pression. Le choix entre ces finitions dépend du type de joint utilisé, de la pression de service et de la nature du fluide. En pratique, une bride RF lisse est préférée pour les joints métalliques ou semi-métalliques, tandis qu'une face striée convient mieux aux joints non métalliques (PTFE, graphite, fibres compressées) qui nécessitent une meilleure adhérence mécanique.

Principe de fonctionnement et mécanisme d'étanchéité

Le mécanisme d'étanchéité d'une bride RF repose sur un principe physique simple mais efficace : la concentration de l'effort de serrage sur une surface réduite génère une pression de contact élevée (généralement entre 20 et 70 MPa selon la classe de pression), suffisante pour déformer plastiquement ou élastiquement le joint dans les limites de sa capacité de rebond. Contrairement à une bride à face plate où la répartition de la pression est uniforme sur toute la surface, la bride RF crée un gradient de contrainte qui favorise la fermeture des fuites potentielles le long de l'interface métal-joint.

Dans les conditions de service en cyclage thermique, typiques des installations de vapeur ou des procédés chimiques à haute température, la différence de dilatation entre les éléments de la bride (les deux brides, les boulons et le joint) peut provoquer un relâchement local du serrage. La bride RF, grâce à la surface surélevée qui conserve une garde radiale, permet au joint de suivre les mouvements différentiels sans perdre le contact étanche. Des études techniques menées en 2025 sur des assemblages RF en acier inoxydable 316L ont montré que le taux de fuite fugitive (mesuré selon la norme ISO 15848-1) est inférieur à 0,1 ppm pour des pressions internes de 50 bar à 400 °C, soit une performance d'étanchéité cinq fois supérieure à celle d'une bride FF dans les mêmes conditions opératoires.

Pour optimiser ce mécanisme, il est impératif de respecter les couples de serrage recommandés par les fabricants de joints et les codes de construction (ASME PCC-1 ou EN 1591). Un serrage insuffisant ne comprime pas suffisamment le joint, tandis qu'un serrage excessif peut endommager la face RF ou déformer plastiquement le joint. Les technologies de serrage assisté par clé dynamométrique ou par vérin hydraulique sont aujourd'hui largement utilisées pour garantir une répétabilité de ±5% sur l'effort axial. Forge Jianing fournit systématiquement une notice technique détaillant les couples de serrage pour chaque classe de bride RF, en fonction du matériau et du joint préconisé, ce qui simplifie l'installation sur site et réduit les risques de montage défectueux.

Avantages clés de la bride à face RF par rapport aux autres types de brides

• Étanchéité supérieure dans une large plage de pression et de température : La bride RF maintient une pression de contact élevée sur le joint, même en présence de dilatations thermiques différentielles. Pour les applications allant de -196 °C (cryogénie) à +540 °C (vapeur surchauffée), le design RF offre un taux de fuite nettement inférieur aux brides à face plate. Des tests comparatifs réalisés en laboratoire sur des brides en acier au carbone (ASTM A105) sous pression de 100 bar à 300 °C ont enregistré une réduction de 70% des émissions fugitives par rapport aux brides FF, confirmant la pertinence technique de cette configuration.
• Compatibilité avec une large variété de joints d'étanchéité : Le surélévement de la face permet d'utiliser des joints de types très différents : joints plats non métalliques (PTFE, graphite flexible, fibres aramides), joints spiralés, joints à enveloppe métallique, joints métalliques onduleux, et même des joints à lèvre. Cette flexibilité réduit les contraintes logistiques lors de la maintenance, car un même type de bride peut s'adapter à plusieurs familles de joints en fonction des exigences du fluide. Par exemple, pour une ligne d'acide sulfurique concentré, un joint spiralé en alliage Hastelloy C-276 sur une bride RF en acier inoxydable 304L garantit une étanchéité fiable sur une durée de service supérieure à 5 ans sans intervention.
• Facilité d'installation et de maintenance : Le jeu radial entre la face surélevée et la face plate opposée facilite l'alignement des brides lors du montage, même en cas de léger défaut de coaxialité des tuyauteries. De plus, la surface d'étanchéité bien délimitée permet un contrôle visuel rapide de l'état du joint après démontage, sans avoir à nettoyer toute la face. Le temps de maintenance est réduit en moyenne de 20% par rapport à une bride à face plate, selon les retours d'expérience de plusieurs sites industriels français et européens.
• Résistance mécanique et durabilité : La bride RF offre une meilleure résistance à la fatigue cyclique due aux variations de pression. La face surélevée agit comme une nervure qui rigidifie localement la zone de contact et réduit les concentrations de contraintes. Des analyses par éléments finis (FEA) réalisées sur une bride RF de diamètre nominal DN 150 en acier forgé (ASTM A182 F316L) sous une pression cyclique de 0 à 160 bar montrent une durée de vie en fatigue supérieure de 35% par rapport à une bride à emboîture (socket weld) de même dimension.
• Conformité aux normes internationales et interopérabilité : Les brides RF sont normalisées dans les principaux standards mondiaux (ASME, EN, ISO, JIS, GOST), ce qui garantit une interchangeabilité totale entre fabricants lorsque les dimensions critiques sont respectées. Cette interopérabilité est cruciale pour les projets internationaux où les brides peuvent provenir de différents fournisseurs. Forge Jianing fabrique ses brides RF selon les tolérances de la norme ASME B16.5 édition 2020 et de la norme EN 1092-1, avec certification CE et PED (2014/68/EU) disponible sur demande.

Matériaux utilisés et procédés de fabrication

Le choix du matériau d'une bride RF dépend des conditions de service : pression, température, nature du fluide (corrosif, toxique, inflammable) et environnement extérieur (offshore, atmosphère marine, ambiance acide). Les nuances les plus courantes sont l'acier au carbone ASTM A105 (pour les applications générales jusqu'à 400 °C), l'acier inoxydable austénitique ASTM A182 F304/F316L (résistance à la corrosion généralisée), et pour les environnements sévères, les alliages nickel-chrome comme l'Inconel 625 ou le Monel 400. Les brides RF en acier duplex (UNS S31803) connaissent une croissance de marché significative depuis 2023 dans l'industrie pétrolière et gazière off-shore, car elles allient haute résistance mécanique (limite d'élasticité supérieure à 450 MPa) et très bonne résistance à la corrosion sous contrainte (SCC).

Le procédé de forgeage est préféré à la coulée pour la fabrication des brides RF car il affine la structure granulaire du métal, élimine les porosités internes et améliore les propriétés mécaniques (limite d'élasticité, résistance à la traction, allongement). Chez Forge Jianing, chaque bride est forgée à chaud dans une presse hydraulique de 4 000 tonnes, avec un rapport de corroyage minimal de 3:1, garantissant une densité homogène. Après forgeage, un traitement thermique approprié (normalisation, trempe et revenu) est appliqué pour atteindre les caractéristiques mécaniques requises par la norme. L'usinage de la face RF est réalisé sur des tours à commande numérique ECM (celui qui permet une rugosité Ra 3,2 μm garantie), suivi d'un contrôle dimensionnel complet par machine à mesurer tridimensionnelle (MMT) avec une traçabilité unitaire.

Un contrôle non destructif systématique (ressuage, ultrasons, magnétoscopie) est effectué sur 100% des brides RF destinées aux applications critiques (vapeur haute pression, gaz dangereux). Forge Jianing propose également, sur demande, un essai de dureté Brinell, un contrôle métallographique et une analyse chimique par spectrométrie. Ces garanties de qualité positionnent l'entreprise comme un partenaire fiable pour les grands donneurs d'ordre du secteur énergétique et pétrochimique.

Critères de sélection et paramètres clés pour choisir une bride RF

Le dimensionnement d'une bride RF repose sur plusieurs paramètres interdépendants qu'il convient d'analyser rigoureusement avant tout achat. Voici les principaux critères à prendre en compte :

• Classe de pression et diamètre nominal : La pression maximale admissible (PMA) et la pression à température ambiante (PTA) sont définies par la norme. Par exemple, une bride RF Class 150 en acier A105 admet une pression de service à 20 °C de 19,8 bar, tandis qu'une Class 600 peut supporter jusqu'à 102 bar. Il est indispensable de consulter les tables de pression-température de la norme correspondante (ASME B16.5 Table 2 pour les matériaux en acier au carbone).
• Type de joint et finition de surface : La rugosité de la face RF et le type de stries (lisse, concentrique, ou spiralée) doivent être adaptés au joint sélectionné. Pour un joint spiralé métallique, une rugosité Ra 3,2 à 6,3 μm est recommandée. Pour un joint en graphite expansé, une face lisse Ra 1,6 μm peut améliorer le comportement en fluage.
• Matériau et traitement anticorrosion : En milieu corrosif, un matériau inoxydable ou un revêtement (galvanisation à chaud, époxy, zinc-rich) peut être nécessaire. Attention : les revêtements ne doivent pas altérer les dimensions de la face RF. Forge Jianing propose des brides RF avec revêtement en polyamide PTFE pour les applications chimiques agressives.
• Normes de conception et de fabrication : Vérifier la conformité aux normes du pays d'installation. En Europe, les brides RF doivent respecter le module de conformité de la directive PED (2014/68/EU) pour les équipements sous pression. Aux États-Unis, les spécifications ASME Section VIII Division 1 s'appliquent.
• Traçabilité et certifications : Pour les projets soumis à une réglementation stricte (industrie nucléaire, offshore profond), une traçabilité complète avec certificat matière 3.1 selon EN 10204 est exigée. Forge Jianing délivre systématiquement un certificat matière pour chaque lot, avec les résultats d'analyse chimique et mécanique.

Tendances du marché et perspectives 2026 pour les brides à face RF

Le marché mondial des brides forgées, estimé à environ 8,5 milliards de dollars en 2025, devrait atteindre 10,2 milliards de dollars d'ici 2028, avec une croissance annuelle moyenne de 3,8% (source : analyse interne basée sur les données d'organismes professionnels). La bride à face RF représente près de 65% des volumes de production de brides dans le monde, une part qui se renforce grâce à l'essor des projets d'énergie bas carbone (hydrogène vert, captage et stockage du CO2, centrales solaires thermodynamiques) où les conditions de pression et de température sont particulièrement exigeantes.

En 2026, deux tendances majeures impactent la conception des brides RF : d'une part, l'évolution vers des matériaux plus légers et plus résistants à la corrosion, comme les aciers duplex et superduplex, et d'autre part, la digitalisation des processus de fabrication avec l'intégration de l'impression 3D métallique pour les brides de petites dimensions et de formes complexes. Forge Jianing investit depuis 2024 dans un atelier de fabrication additive métallique pour produire des brides RF sur mesure avec des géométries de face optimisées par simulation numérique, réduisant les délais de prototype de 60%.

Par ailleurs, les réglementations environnementales européeennes (nouveau règlement F-Gaz, directives Eco-conception) encouragent l'utilisation de brides RF avec des joints à faible émission fugitive (Low Fugitive Emission). La certification ISO 15848-1 classe les assemblages RF en catégorie AH (haute performance), contribuant à la réduction des émissions de gaz à effet de serre dans les raffineries et les usines chimiques. Les industriels qui choisissent des brides RF certifiées LFE s'assurent ainsi une conformité réglementaire anticipée et une réduction des coûts de maintenance liés aux fuites.

Applications industrielles typiques et retours d'expérience

Les brides à face RF sont présentes dans des milliers d'installations à travers le monde. Voici quelques exemples concrets illustrant leur polyvalence :

• Pipelines de transport de gaz naturel : Sur un projet de gazoduc de 120 km en Europe centrale, des brides RF en acier au carbone A105 de classe 600 ont été installées sur des vannes de sectionnement soumises à une pression de service de 85 bar. Après trois ans d'exploitation, aucune fuite n'a été détectée lors des inspections périodiques par détection acoustique. La facilité de démontage des brides RF a permis de réduire de 40% le temps d'arrêt lors des opérations de maintenance programmée.
• Centrales thermiques à flamme : Dans les circuits de vapeur surchauffée fonctionnant à 540 °C et 120 bar, les brides RF en acier allié ASTM A182 F22 (2,25Cr-1Mo) assurent une tenue au fluage remarquable. Un retour d'expérience d'une centrale française indique un intervalle entre révisions de 8 ans pour les brides RF, contre 5 ans pour les brides à face plate utilisées antérieurement.
• Unités de traitement chimique : Une usine de production d'engrais Azote a remplacé ses anciennes brides à emboîture par des brides RF en acier inoxydable 316L sur ses lignes d'acide nitrique concentré. Le taux de fuite est passé de 0,5 ppm à moins de 0,01 ppm, et les coûts de maintenance annuels ont diminué de 25%. L'installation a été réalisée par une équipe de 4 techniciens en 3 jours grâce à la simplicité d'alignement des brides RF.

Forge Jianing a fourni plus de 15 000 brides RF à des clients dans 25 pays, avec un taux de satisfaction de 98% lors des enquêtes post-livraison. Chaque commande fait l'objet d'un suivi technique personnalisé, de la validation du plan dimensionnel à l'expédition, avec un délai standard de 4 à 6 semaines pour les brides en stock et de 10 à 12 semaines pour les brides sur mesure. L'entreprise propose également un service de reconditionnement des brides RF usagées (rectification de la face, contrôles CND, certification) pour prolonger la durée de vie des assemblages existants, une solution économique et écologique.

Bonnes pratiques de montage et de maintenance

Pour garantir les performances d'étanchéité d'une bride RF, le respect des procédures de montage est essentiel. Voici les recommandations opérationnelles :

• Préparation des surfaces : Nettoyer soigneusement la face RF et la face opposée à l'aide d'un solvant non gras (acétone ou isopropanol) pour éliminer toute trace d'huile, de graisse ou de particules métalliques. Vérifier l'absence de rayures profondes ou de corrosion qui pourraient compromettre l'étanchéité.
• Alignement et centrage du joint : Positionner le joint de manière concentrique sur la face surélevée. Utiliser un centrage magnétique ou un gabarit si nécessaire. Ne jamais utiliser d'adhésif pour maintenir le joint en place.
• Serrage progressif en croix : Serrer les écrous en trois passes : primo-serrage à 30% du couple final, deuxième passe à 60%, puis passe finale à 100%. Suivre un ordre de serrage en croix (opposé) pour éviter une déformation asymétrique de la bride. La valeur du couple final doit être calculée selon la norme EN 1591-1 ou ASME PCC-1, en tenant compte du coefficient de frottement des filets (vérifié sur site par mesure du couple résiduel).
• Contrôle après serrage : Après 24 heures de mise en service, revérifier le couple de serrage (chaleur et fluage initial peuvent entraîner une perte de charge). Pour les applications critiques, utiliser des rondelles d'étanchéité à ressort (Belleville) qui compensent le fluage du joint et maintiennent une pression de contact stable.
• Maintenance périodique : Lors des arrêts programmés, inspecter visuellement la face RF et mesurer sa rugosité. Un usinage léger (repassage) peut être réalisé si la rugosité dépasse 6,3 μm Ra. Remplacer systématiquement le joint, même s'il semble en bon état, car le vieillissement thermique dégrade ses propriétés mécaniques.

Conclusion : Pourquoi choisir Forge Jianing pour vos brides à face RF

En synthèse, la bride à face RF représente un choix technique éprouvé, alliant performance d'étanchéité, robustesse mécanique et simplicité d'installation. Que ce soit pour des applications standards à basse pression ou pour des conditions sévères de haute pression et haute température, ce type de bride offre un rapport qualité-prix souvent optimal par rapport à d'autres configurations comme les brides à joint torique (RTJ) ou les brides à face plate. Le marché 2026 confirme cette tendance avec une demande croissante pour des solutions certifiées, traçables et conformes aux nouvelles réglementations environnementales.

Forge Jianing s'engage à fournir des brides à face RF de qualité supérieure, fabriquées dans son usine certifiée ISO 9001:2015 et PED, avec un contrôle qualité rigoureux à chaque étape du processus. Nos ingénieurs techniques sont à votre disposition pour vous conseiller dans le choix du matériau, de la finition de surface et des tolérances adaptées à votre application spécifique. Nous proposons également des services de calcul de couple de serrage sur mesure et de formation à la maintenance. Pour toute demande de devis ou d'information complémentaire, n'hésitez pas à contacter notre équipe commerciale. Forge Jianing (咨询热线：176 9623 6479) vous accompagne dans la réalisation de vos projets industriels les plus exigeants, avec des délais tenus et une traçabilité garantie. La bride à face RF est bien plus qu'un simple composant : c'est la clé d'une tuyauterie sûre, durable et performante.
