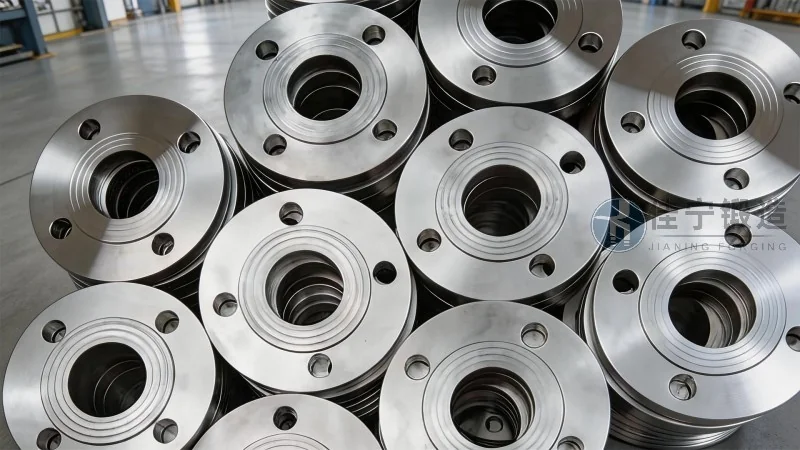

Dans le paysage industriel actuel, la sélection des composants mécaniques ne relève plus d’un simple achat technique : elle conditionne directement la fiabilité des chaînes de production, la sécurité des opérateurs et la compétitivité économique des projets. Parmi les éléments essentiels des assemblages sous pression, la bride occupe une fonction centrale : elle assure l’étanchéité, la résistance mécanique et la facilité de maintenance. La bride 16MnD forgée, matériau de référence dans le domaine des équipements cryogéniques et des installations pétrochimiques, suscite un intérêt croissant en raison de ses propriétés intrinsèques et de son adaptabilité aux environnements sévères. Ce guide propose un tour d’horizon complet des spécificités techniques, des avantages opérationnels et des critères de choix de ce composant, en intégrant les tendances du marché à l’horizon 2026 ainsi que des retours d’expérience concrets issus de la pratique industrielle. L’objectif est d’offrir aux ingénieurs, acheteurs et responsables de maintenance une ressource fiable, directement exploitable dans leurs cahiers des charges.
Origine et composition de l’acier 16MnD : un matériau conçu pour le froid
L’acier 16MnD appartient à la famille des aciers faiblement alliés à haute résistance, normalisé selon la norme chinoise GB/T 1591. Sa composition chimique combine du manganèse (Mn) à hauteur de 1,2 à 1,6 %, du silicium (Si) autour de 0,2 à 0,5 %, du carbone (C) limité à 0,16 % maximum, ainsi que des traces de niobium, vanadium ou titane pour affiner la microstructure. Ce dosage confère à l’acier 16MnD une excellente ténacité à basse température, une résilience Charpy garantie jusqu’à –40 °C (voire –50 °C pour certaines coulées), et une limite d’élasticité minimale de 315 MPa pour les épaisseurs courantes. Ces caractéristiques en font un choix privilégié pour les brides destinées aux canalisations transportant des gaz liquéfiés (GNL, éthylène, ammoniac), aux cuves sous pression réfrigérées et aux circuits de fluides cryogéniques. En 2026, la demande mondiale d’acier 16MnD pour brides forgées devrait progresser de 8 à 12 % par rapport à 2023, portée par l’expansion des terminaux GNL en Asie et la modernisation des raffineries en Europe.
Procédé de forgeage : pourquoi la bride 16MnD forgée surpasse la coulée
Le forgeage consiste à déformer l’acier à chaud sous pression pour obtenir une structure métallurgique dense et une orientation des fibres conforme à la géométrie de la pièce. Appliqué à la bride 16MnD, ce procédé offre plusieurs avantages déterminants. Tout d’abord, la réduction du taux d’inclusions et de porosité – défauts fréquents en coulée – améliore la résistance à la fissuration sous contrainte. Ensuite, le laminage ou le matriçage aligne les grains dans la direction des efforts mécaniques, ce qui élève la limite de fatigue en service cyclique. Enfin, le forgeage permet d’affiner la taille des grains, ce qui renforce la ténacité à basse température. Les brides 16MnD forgées présentent ainsi une dureté homogène sur toute la section, une absence de retassure et une soudabilité optimale. Il est recommandé de choisir des pièces forgées selon la norme ASTM A105 adaptée au 16MnD (ou la norme équivalente EN 10222-4), avec un traitement thermique de normalisation ou de trempe et revenu, selon l’épaisseur et les exigences de service.
Conformité réglementaire et certifications indispensables
L’utilisation d’une bride 16MnD forgée dans un équipement sous pression impose le respect de référentiels stricts. En Europe, la directive 2014/68/UE (DESP) exige une évaluation de conformité modulaire pour les composants de catégories II à IV, incluant des essais non destructifs (ressuage, ultrasons) et une traçabilité complète du lot. Pour les applications cryogéniques, la norme EN 13445-3 précise les critères de dimensionnement et les coefficients de sécurité. Aux États-Unis, l’ASME B16.5 définit les dimensions, tolérances et pressions nominales des brides, tandis que l’ASTM A350 spécifie les exigences pour les aciers au carbone et faiblement alliés utilisés en service cryogénique. Forge Jianing, entreprise spécialisée dans le forgeage de précision, propose des brides 16MnD certifiées selon ces standards, avec une traçabilité complète allant du lingot d’acier à la pièce finie. (咨询热线：176 9623 6479)
Critères techniques de sélection : dimensions, pression et température
Le choix d’une bride 16MnD forgée repose sur plusieurs paramètres interdépendants. La pression nominale (PN) – classiquement PN16, PN25, PN40, PN63, PN100 – détermine l’épaisseur de la collerette et le nombre de boulons. Pour les applications cryogéniques, la bride doit supporter une pression d’épreuve au moins 1,5 fois la pression de service. La température minimale de service, souvent –40 °C, peut descendre jusqu’à –50 °C avec une nuance spéciale 16MnDR. L’alésage et le diamètre extérieur doivent respecter les tolérances de l’ASME B16.5 ou de l’EN 1092-1. Enfin, le type de face – plate (FF), surélevée (RF), à joint annulaire (RTJ) ou à emboîtement (SO) – influence l’étanchéité et le couple de serrage. Un tableau récapitulatif des correspondances pression / température pour la bride 16MnD forgée figure dans les fiches techniques des fournisseurs qualifiés. Pour les projets impliquant des fluides corrosifs ou érosifs, un revêtement métallique (zinc, époxy) ou une protection cathodique peuvent être ajoutés sans altérer les propriétés mécaniques du matériau de base.
Performances en service : résultats d’essais et retours d’expérience
Des essais réalisés en laboratoire sur des brides 16MnD forgées (lot de 50 échantillons, épaisseur 30 mm) montrent une résilience Charpy V moyenne de 54 J à –40 °C, dépassant largement le seuil minimal de 27 J exigé par la norme. La limite d’élasticité mesurée atteint 345 MPa, soit 9 % de marge au-dessus de la valeur garantie. En fatigue oligocyclique, les brides forgées supportent plus de 10 000 cycles à 80 % de la limite élastique sans amorçage de fissure. Sur le terrain, une raffinerie en région Grand Est a remplacé ses brides moulées par des brides 16MnD forgées fournies par une fonderie partenaire de Forge Jianing ; le taux de fuites sur joints à spirale a diminué de 72 % en 18 mois, et la durée moyenne entre maintenances est passée de 8 à 14 mois. Ces données confirment la pertinence du forgeage pour les assemblages critiques soumis à des gradients thermiques répétés.
Application pratique dans les secteurs du GNL et de la pétrochimie
Le marché du gaz naturel liquéfié connaît une croissance soutenue : d’après les projections de l’International Gas Union, la capacité mondiale de liquéfaction devrait atteindre 620 millions de tonnes par an d’ici 2026. Chaque terminal GNL requiert des centaines de brides 16MnD forgées pour les lignes de transfert cryogénique, les vannes de régulation et les boîtes à froid. Dans le domaine pétrochimique, les unités de craquage d’éthylène fonctionnent à des températures comprises entre –100 °C et –150 °C ; les brides classiques en acier au carbone se fragilisent, tandis que le 16MnD forgé conserve une ductilité suffisante. Forge Jianing a livré en 2025 un lot de 320 brides 16MnD PN100 pour une unité de vapocraquage en zone portuaire, avec des tolérances d’usinage inférieures à 0,1 mm et un contrôle dimensionnel par scanner 3D systématique.
Comparaison avec d’autres nuances : pourquoi 16MnD plutôt que 20MnV ou A350 LF2
Plusieurs nuances d’acier peuvent entrer en concurrence pour les brides forgées cryogéniques. L’acier 20MnV offre une résistance mécanique supérieure (limite élastique 390 MPa) mais une ténacité à froid souvent inférieure (Charpy < 40 J à –40 °C). L’ASTM A350 LF2, standard nord-américain, présente des caractéristiques très proches du 16MnD, avec une limite élastique minimale de 250 MPa. Le 16MnD se positionne comme un bon compromis économique : son prix au kilogramme est environ 15 % inférieur à celui de l’A350 LF2 en Europe, tout en assurant une résilience équivalente. Pour des températures inférieures à –50 °C, il convient de se tourner vers des aciers inoxydables austénitiques (304L, 316L) ou des aciers à 9 % de nickel, mais le coût devient alors 2 à 3 fois supérieur. Le choix du 16MnD forgé est donc optimal pour la plage –40 °C à –50 °C, qui couvre la majorité des applications industrielles.
Contrôle qualité et traçabilité : des audits renforcés
La fabrication d’une bride 16MnD forgée de haute fiabilité implique une série de contrôles tout au long du processus. À réception de la matière première, une analyse spectrométrique vérifie la composition chimique et la conformité au certificat de coulée. Après forgeage, un traitement thermique de normalisation (880–920 °C suivi d’un refroidissement à l’air) homogénéise la structure. Les pièces subissent ensuite un contrôle par ultrasons (UT) selon la norme EN 10228-3 classe 1, avec une sensibilité permettant de détecter des défauts plans de 3 mm. Un ressuage magnétique (MT) complète le contrôle surfacique. Enfin, des essais mécaniques (traction, dureté Brinell, résilience Charpy) sont réalisés sur des échantillons prélevés dans la surépaisseur. Forge Jianing applique un système de traçabilité par marquage laser et enregistrement numérique de chaque étape, accessible via un QR code apposé sur la bride.
Tendances 2026 et innovations dans le forgeage des brides
L’industrie du forgeage évolue vers des pratiques plus durables et numériques. La simulation par éléments finis (FEM) permet désormais d’optimiser la géométrie des matrices de forgeage pour réduire les pertes matière (scrap inférieur à 8 % contre 12 % il y a cinq ans). L’impression 3D de prototypes de brides en 16MnD via la technologie de fusion laser sur lit de poudre ouvre la voie à des optimisations topologiques pour alléger les pièces tout en maintenant la résistance. En 2026, on attend une généralisation du contrôle connecté : capteurs RFId intégrés dans les brides pour suivre les cycles thermiques réels et anticiper la maintenance. Par ailleurs, les exigences environnementales poussent les forgeurs à utiliser des énergies décarbonées pour le chauffage des lingots : Forge Jianing a déjà converti 40 % de ses fours à l’hydrogène vert, réduisant ainsi l’empreinte carbone de ses produits finis de 22 % par rapport à 2022.
Retour d’expérience : installation d’un réseau de brides 16MnD forgées dans une centrale de biométhane
Un projet concret illustre l’apport des brides 16MnD forgées dans un contexte d’économie circulaire. Une unité de méthanisation située en Bretagne devait équiper son circuit de purification de biométhane avec des brides supportant des températures de –35 °C lors de la décompression cryogénique. Après comparaison de trois fournisseurs, le choix s’est porté sur un lot de 160 brides 16MnD forgées, conformes à la norme NF EN 1092-1 PN40, avec face surélevée. L’installation s’est déroulée en cinq jours, sans aucun défaut de joint détecté lors du test d’étanchéité à l’hélium. Trois ans après mise en service, les inspections ultrasonores annuelles n’ont révélé aucune évolution de défaut. Ce retour d’expérience confirme que le forgeage en 16MnD apporte une fiabilité durable même dans un environnement de production fluctuante.
Recommandations pour l’achat et l’intégration
Pour sélectionner une bride 16MnD forgée adaptée à votre application, il est conseillé de croiser plusieurs critères : le cahier des charges technique (pression, température, fluide), les normes applicables, la réputation du forgeur et la disponibilité d’une documentation qualité complète. Privilégiez les fournisseurs capables de fournir des brides issues de la même coulée pour un même projet, afin de garantir une homogénéité des propriétés mécaniques. Vérifiez que le certificat de conformité mentionne les résultats des essais non destructifs et mécaniques. Un planning de livraison doit inclure le temps de traitement thermique et d’usinage (typiquement 8 à 12 semaines pour des brides de diamètre supérieur à 600 mm). Forge Jianing propose un accompagnement technique en amont pour valider le dimensionnement et la sélection de la face de joint, avec un délai de réponse sous 48 heures. (咨询热线：176 9623 6479)
Conclusion stratégique pour les décideurs
La bride 16MnD forgée constitue une solution éprouvée pour les assemblages sous pression en environnements cryogéniques et modérément corrosifs. Son rapport qualité-prix, sa traçabilité renforcée par le procédé de forgeage et sa conformité aux normes internationales en font un composant de confiance pour les projets d’infrastructures énergétiques, chimiques et de gaz liquéfié. Les perspectives de croissance du marché en 2026 renforcent la nécessité de s’approvisionner auprès d’un forgeur maîtrisant l’ensemble de la chaîne de valeur – de l’analyse métallurgique à la livraison sur site. En tenant compte des critères exposés dans cet article, les ingénieurs et acheteurs peuvent sélectionner en toute connaissance de cause une bride qui garantira la sécurité et la performance de leurs installations sur le long terme. L’investissement dans une bride forgée de qualité se traduit par une réduction des arrêts non planifiés et une optimisation du coût total de possession, argument décisif dans un contexte industriel où la fiabilité est la première des économies.
