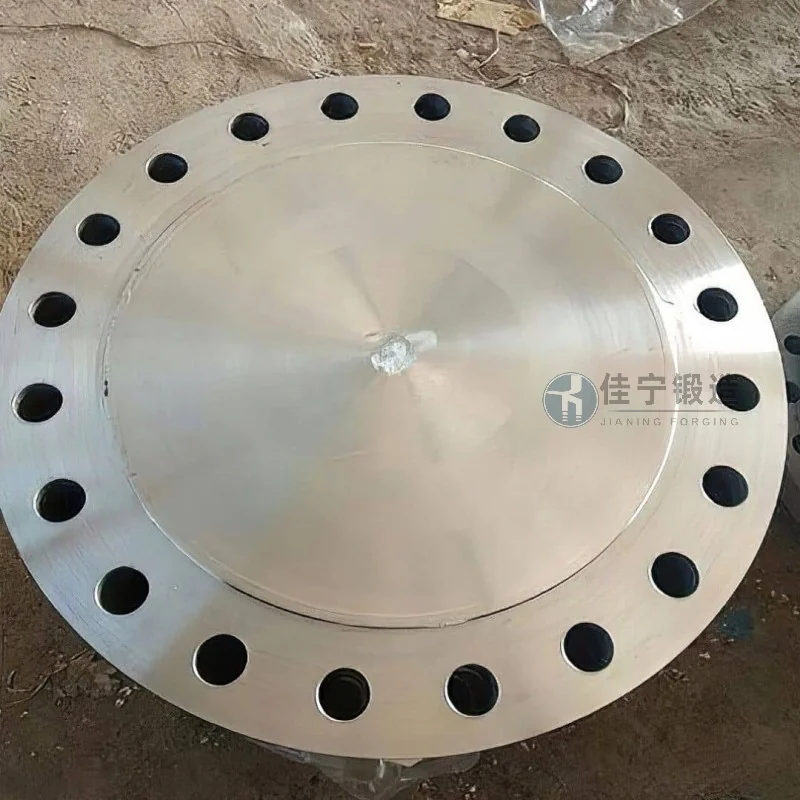

Plaque tubulaire pour trou d'homme en acier au carbone – Introduction et principaux avantages
Dans l'industrie lourde, les équipements sous pression et les réservoirs de stockage exigent des composants capables de résister à des conditions extrêmes tout en garantissant une étanchéité parfaite et une maintenance sécurisée. La plaque tubulaire pour trou d'homme en acier au carbone constitue un élément clé dans la conception des cuves, des colonnes de distillation, des échangeurs de chaleur et des récipients sous pression. Elle permet un accès contrôlé à l'intérieur des équipements pour les opérations d'inspection, de nettoyage et de réparation, tout en maintenant l'intégrité structurelle de l'ensemble. Alors que les normes industrielles évoluent vers des exigences plus strictes en matière de sécurité et de durabilité, le choix d'une plaque tubulaire adaptée devient déterminant pour la performance globale des installations. Forge Jianing, spécialiste reconnu dans la forge et l'usinage de composants en acier, propose des solutions techniques qui répondent aux défis contemporains de l'industrie pétrochimique, gazière et énergétique. Cet article examine en profondeur les caractéristiques techniques, les avantages opérationnels et les critères de sélection de ces plaques tubulaires, en intégrant les tendances du marché pour 2026 et les retours d'expérience terrain.
La plaque tubulaire pour trou d'homme en acier au carbone se distingue par sa capacité à supporter des pressions élevées et des températures variables, tout en offrant une résistance mécanique stable dans le temps. L'acier au carbone, matériau de base largement utilisé dans la fabrication d'équipements sous pression, présente un excellent rapport résistance/coût et une bonne soudabilité. Les plaques tubulaires conçues par Forge Jianing sont élaborées à partir d'aciers conformes aux normes ASTM A105, A350 LF2 ou A516 Gr.70, selon les spécifications du projet. Chaque pièce subit un contrôle dimensionnel rigoureux et des essais non destructifs (ultrasons, magnétoscopie) pour garantir l'absence de défauts internes. L'usinage de précision des surfaces d'étanchéité assure une parfaite adaptation aux joints, réduisant les risques de fuite. Dans un contexte où les réglementations telles que la directive européenne 2014/68/UE (DESP) ou le code ASME Section VIII imposent des certifications précises, disposer d'un fournisseur capable de documenter chaque étape de fabrication est un atout stratégique.
Conception et spécifications techniques des plaques tubulaires en acier au carbone
La conception d'une plaque tubulaire pour trou d'homme ne se limite pas à une simple découpe. Elle intègre des paramètres géométriques précis – diamètre, épaisseur, forme de la bride, alignement des trous de boulons – qui dépendent de la pression de service, de la température et du fluide contenu. Les plaques standardisées selon les normes ANSI/ASME B16.5 ou EN 1092-1 offrent une interchangeabilité, mais les applications spécifiques nécessitent souvent des dimensions sur mesure. Forge Jianing maîtrise la fabrication de plaques tubulaires de 150 mm à 1200 mm de diamètre nominal, avec des épaisseurs allant jusqu'à 150 mm, adaptées aux classes de pression de 150 à 2500 lbs. Le choix de l'acier au carbone est pertinent pour les fluides non corrosifs ou faiblement corrosifs, à des températures comprises entre -40 °C et 425 °C. Au-delà, des alliages spéciaux sont recommandés, mais l'acier au carbone reste dominant pour les applications standards.
La géométrie de la plaque intègre souvent une lèvre d'étanchéité (raised face) ou une surface plane, avec une finition de surface de 3.2 à 6.3 μm Ra pour garantir un contact optimal avec le joint spiralé ou en PTFE. Le filetage des trous de boulons est réalisé avec une tolérance serrée pour éviter tout désalignement lors du montage. Les plaques tubulaires de Forge Jianing sont traitées thermiquement (normalisation ou trempe et revenu) pour affiner la structure cristalline et améliorer la ténacité. Des traitements de surface comme la phosphatation ou la galvanisation sont disponibles en option pour une protection anticorrosion renforcée. En 2026, la tendance s'oriente vers des plaques intégrant des capteurs de température ou de pression pour le monitoring en temps réel, mais ces innovations restent rares dans les gammes standards.
Avantages opérationnels : sécurité, étanchéité et maintenance facilitée
Le premier avantage d'une plaque tubulaire bien conçue est la sécurité des opérateurs. Lors des interventions à l'intérieur d'une cuve, la plaque doit résister à la pression résiduelle éventuelle et offrir un scellement hermétique. Les modèles Forge Jianing sont testés à 1,5 fois la pression nominale lors des essais hydrauliques, conformément aux recommandations de l'ASME. La conception à double joint (spirale métallique + joint graphite) est souvent employée pour les applications critiques, offrant une étanchéité fiable même après plusieurs cycles de serrage. Les plaques sont également pourvues de poignées de manutention ou de trous de levage, facilitant le déplacement sans endommager les surfaces d'étanchéité.
La réduction des arrêts de production est un autre bénéfice mesurable. Une plaque tubulaire mal dimensionnée ou de qualité médiocre peut entraîner des fuites nécessitant des arrêts non planifiés. Les statistiques du secteur indiquent qu'environ 15 % des incidents de fuite dans les raffineries proviennent de défauts de joints ou de déformations de brides. En choisissant des plaques tubulaires en acier au carbone usinées avec une planéité inférieure à 0,1 mm, Forge Jianing contribue à diminuer ces risques. De plus, la standardisation des dimensions permet de réduire les stocks de pièces de rechange et d'accélérer les remplacements.
L'aspect économique ne doit pas être négligé. L'acier au carbone est moins coûteux que les alliages inoxydables ou duplex, tout en offrant des performances suffisantes pour 80 % des applications industrielles. Pour les installations à haute pression, les plaques tubulaires en acier au carbone forgé (Forged Carbon Steel) sont préférées car le forgeage élimine les porosités et aligne les fibres du métal, améliorant la résistance à la fatigue. Forge Jianing utilise un procédé de forgeage à matricage fermé, garantissant une densité uniforme et une absence de retassures. Ces caractéristiques sont particulièrement valorisées dans les secteurs du pétrole et du gaz offshore, où les composants doivent supporter des cycles de pression répétés.
Critères de sélection pour une plaque tubulaire adaptée à votre application
Le choix d'une plaque tubulaire pour trou d'homme en acier au carbone repose sur plusieurs critères techniques et opérationnels. Le premier est la pression de calcul, déterminée par la norme de conception (ASME, EN, API). Il est impératif de sélectionner une classe de pression (150, 300, 600, 900, 1500, 2500) adaptée à la pression maximale de service et aux surpressions éventuelles. La température a également un impact direct sur la limite d'élasticité du matériau : pour des températures supérieures à 400 °C, une nuance d'acier au carbone stabilisée (par exemple A516 Gr.70) est recommandée.
Le deuxième critère est la compatibilité chimique avec le fluide contenu. Pour les hydrocarbures, les gaz acides (H2S) ou les environnements humides, une protection anticorrosion supplémentaire peut être nécessaire. Les plaques tubulaires de Forge Jianing peuvent recevoir un revêtement époxy ou une métallisation au zinc. La norme NACE MR0175/ISO 15156 exige une résistance à la fissuration sous contrainte pour les applications H2S, ce qui impose des nuances à basse teneur en soufre et un contrôle de la dureté.
Le troisième critère est la géométrie de montage. La plaque doit s'adapter à la bride correspondante sur la cuve, avec un nombre et un diamètre de boulons identiques. Les dimensions hors tout (encombrement, hauteur) doivent permettre un accès aisé. Forge Jianing fournit des plans techniques détaillés et peut réaliser des calepinages sur site pour les configurations complexes. Les délais de fabrication typiques sont de 4 à 8 semaines pour des séries unitaires, mais des livraisons accélérées sont possibles pour les arrêts d'urgence programmés.
Tendances du marché et perspectives pour 2026
Le marché des composants en acier pour équipements sous pression connaît une évolution marquée par la numérisation et la traçabilité. En 2026, les réglementations exigeront que chaque pièce cruciale soit accompagnée d'un dossier numérique complet (certificat matière, rapports d'essais, traçabilité des coulées). Forge Jianing a investi dans un système de gestion de la qualité intégré (ERP + MES) permettant de suivre chaque plaque tubulaire depuis l'arrivée de la matière première jusqu'à l'expédition. Cette transparence est un facteur clé pour les donneurs d'ordres internationaux.
Par ailleurs, la tendance à l'allègement des structures pousse les fabricants à optimiser les épaisseurs tout en maintenant les marges de sécurité. L'utilisation de logiciels de calcul par éléments finis (FEA) permet de réduire le poids de 10 à 15 % sans compromettre la résistance. Forge Jianing propose désormais des conceptions personnalisées validées par simulation numérique, particulièrement utiles pour les installations flottantes (FPSO) ou les modules transportables.
La durabilité environnementale devient également un critère de sélection. Les aciers au carbone produits par des filières bas-carbone (utilisation de ferraille recyclée, énergie renouvelable) sont de plus en plus demandés. Forge Jianing s'approvisionne auprès d'aciéristes certifiés ISO 14001 et peut fournir une déclaration environnementale de produit (EPD) sur demande. Cette approche répond aux exigences des projets certifiés LEED ou BREEAM pour les infrastructures industrielles.
Cas d'application concrets et retour d'expérience
Dans une raffinerie du Moyen-Orient, l'installation de plaques tubulaires Forge Jianing en acier A350 LF2 a permis de réduire les fuites sur les trous d'homme des colonnes de distillation de 40 % en deux ans. Le client a souligné la constance des dimensions et la qualité des surfaces d'étanchéité, qui ont simplifié le montage par les équipes de maintenance. Un autre projet dans l'industrie chimique européenne a nécessité des plaques tubulaires de 48 pouces de diamètre, classe 300, avec des tolérances serrées. Forge Jianing a livré en 6 semaines des pièces conformes aux normes PED, avec une documentation complète en allemand et anglais.
Pour les installations de stockage de GNL, les plaques en acier au carbone à basse température (A420 Gr. WPL6) sont utilisées pour les trous d'homme des réservoirs cryogéniques. Forge Jianing a développé un traitement thermique spécifique garantissant une résilience Charpy de 27 J à -46 °C, dépassant les exigences minimales. Ces résultats sont validés par des essais tiers accrédités.
Conclusion : un investissement technique rentable à long terme
La plaque tubulaire pour trou d'homme en acier au carbone est bien plus qu'un simple accessoire : elle est un maillon essentiel de la sécurité et de l'efficacité des équipements sous pression. En choisissant des pièces fabriquées avec rigueur, conformément aux normes internationales, les exploitants réduisent les arrêts non planifiés, simplifient la maintenance et prolongent la durée de vie des actifs. Forge Jianing met à disposition son expertise technique, sa capacité de production flexible et sa rigueur documentaire pour accompagner chaque projet, du standard au plus complexe. Que vous conceviez une nouvelle unité ou renoviez une installation existante, l'intégration de plaques tubulaires de haute qualité est un facteur de performance durable. Pour toute demande technique ou commerciale, n'hésitez pas à solliciter notre équipe. (咨询热线：176 9623 6479). Forge Jianing reste à l'écoute des défis de l'industrie pour proposer des solutions en acier au carbone toujours plus fiables et adaptées. La maîtrise des procédés de forgeage et d'usinage, combinée à une veille réglementaire active, permet d'offrir des produits qui répondent aux exigences de 2026 et au-delà. L'avenir de la maintenance industrielle passe par des composants robustes, traçables et performants : la plaque tubulaire en acier au carbone en est l'illustration parfaite.
