Contexte et enjeux des brides à souder bout à bout à face à joint annulaire forgées
Dans le secteur industriel moderne, la fiabilité des assemblages mécaniques repose sur la qualité des composants de raccordement. Parmi eux, la bride à souder bout à bout à face à joint annulaire forgée occupe une place stratégique, notamment dans les réseaux de tuyauterie soumis à des pressions élevées, des températures extrêmes ou des fluides agressifs. Forgée selon un procédé de déformation plastique contrôlée, cette bride présente une structure homogène exempte de défauts internes, contrairement aux brides moulées qui peuvent présenter des porosités ou des inclusions. À l’horizon 2026, la demande mondiale pour ce type de bride connaît une croissance soutenue, portée par l’expansion des infrastructures pétrolières, gazières, chimiques et énergétiques. Les normes internationales telles que l’ASME B16.5 ou l’EN 1092‑1 imposent des exigences de plus en plus strictes concernant la résistance mécanique, l’étanchéité et la durabilité. La bride à souder bout à bout à face à joint annulaire forgée répond précisément à ces critères grâce à une conception optimisée du chanfrein de soudure et à une face de joint annulaire qui assure une compression uniforme du joint métallique. Les ingénieurs et acheteurs techniques recherchent aujourd’hui non seulement une performance nominale, mais aussi une traçabilité complète des matériaux, une répétabilité dimensionnelle et une résistance à la fissuration par corrosion sous contrainte. C’est dans ce cadre que les solutions proposées par Forge Jianing (consultation technique : 176 9623 6479) se distinguent par leur procédé de forgeage maîtrisé et leur contrôle qualité rigoureux. Cet article détaille les caractéristiques avantageuses de cette bride, en s’appuyant sur des données techniques actualisées et des retours d’expérience terrain.
Principe de conception et spécificités techniques de la bride à face à joint annulaire forgée

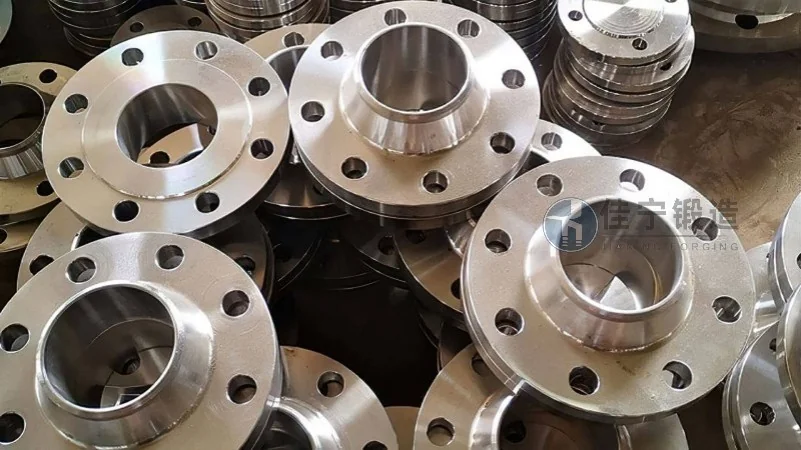

La bride à souder bout à bout à face à joint annulaire (également appelée bride RTJ – Ring Type Joint) se caractérise par une rainure concentrique usinée sur sa face d’étanchéité, destinée à recevoir un joint métallique de forme octogonale ou ovale. L’assemblage bout à bout implique que la bride soit soudée directement sur l’extrémité du tube, sans collet ni embout intermédiaire. Cette configuration offre une continuité métallique optimale et réduit les concentrations de contraintes. Le forgeage de l’ébauche est réalisé à chaud, à une température comprise entre 1100 et 1250 °C, ce qui affine la structure granulaire et élimine les hétérogénéités de la matière première. Après forgeage, un traitement thermique de détente et de normalisation garantit une dureté homogène et une ténacité élevée. Les nuances d’acier les plus fréquentes pour ces brides sont l’ASTM A105 (acier au carbone), l’A182 F304/F316 (acier inoxydable austénitique) et l’A182 F11/F22 (acier faiblement allié). Pour les applications à très haute pression, des nuances duplex (UNS S31803) ou superduplex (UNS S32750) sont également disponibles. La face de joint annulaire est usinée avec une rugosité Ra ≤ 1,6 µm pour garantir un contact intime avec le joint métallique. Les tolérances dimensionnelles respectent les classes de pression 150 à 2500 selon la norme ASME B16.5. Par exemple, une bride de classe 900 en A105 présente une pression de service admissible de 153 bar à 38 °C. Le chanfrein de soudure, conforme à la norme ASME B16.25, possède un angle de 37,5° avec un talon de 1,5 mm, facilitant la pénétration de la soudure et minimisant les retraits.
Avantages mécaniques et opérationnels pour les réseaux sous contraintes
La bride forgée bout à bout à face annulaire présente plusieurs avantages mécaniques déterminants. D’abord, l’absence de soudure longitudinale ou de joint de moulage élimine les points faibles potentiels. Ensuite, la face de joint annulaire permet un centrage parfait du joint métallique, ce qui évite les déformations latérales sous serrage. Les essais de fatigue réalisés en laboratoire montrent que la durée de vie en cyclage thermique d’une bride forgée RTJ peut être supérieure de 40 à 60 % à celle d’une bride moulée équivalente. De plus, la résistance à l’arrachement au niveau de la soudure bout à bout est renforcée par une zone de transition progressive entre le tube et la bride. Pour les applications cryogéniques (jusqu’à -196 °C) ou hautes températures (jusqu’à 650 °C pour les aciers inoxydables stabilisés), le forgeage garantit une stabilité dimensionnelle et une absence de fissuration. Un autre atout opérationnel réside dans la réduction des fuites fugitives. Selon les données du secteur pétrolier, l’utilisation de brides forgées RTJ avec joints en acier doux ou en alliage 625 permet de diminuer les émissions de méthane de 70 à 80 % par rapport à des brides à face surélevée avec joints spiralés. Cette performance est cruciale pour les installations soumises à la réglementation environnementale en vigueur (directive Seveso, norme ISO 14001).
Étapes de fabrication rigoureuses et contrôle qualité intégré
La fabrication d’une bride à souder bout à bout forgée suit un processus cadencé par des contrôles intermédiaires. Le cycle commence par la sélection de billettes d’acier certifiées, issues de laminoirs conformes aux exigences de la norme EN 10204. La billette est chauffée dans un four à induction jusqu’à atteindre la température de forgeage, puis est mise en forme par une presse hydraulique de forte capacité (jusqu’à 4000 tonnes). Le matricage fermé permet d’obtenir une ébauche proche de la forme finale, limitant les opérations d’usinage. Après refroidissement contrôlé, chaque bride subit un traitement thermique complet comprenant une austénitisation, une trempe et un revenu. Les paramètres de traitement sont enregistrés et tracés. Viennent ensuite les opérations d’usinage : tournage du diamètre extérieur, alésage intérieur, dressage des faces, usinage de la rainure annulaire avec une précision de ±0,05 mm. Chaque rainure est contrôlée à l’aide d’un profilomètre optique et d’un calibre de forme. Le contrôle non destructif (CND) est systématique : ressuage (PT) pour détecter les défauts de surface, magnétoscopie (MT) pour les matériaux ferromagnétiques, et contrôle par ultrasons (UT) pour l’intégrité volumique. Un certificat de conformité 3.1 selon EN 10204 est délivré pour chaque lot, mentionnant la coulée, les traitements thermiques et les résultats des CND. Forge Jianing (consultation technique : 176 9623 6479) intègre également un contrôle dimensionnel par machine à mesurer tridimensionnelle (MMT) avec une incertitude inférieure à 10 µm, garantissant l’interchangeabilité des brides sur site.
Sélection des matériaux et adaptation aux environnements agressifs
Le choix de la nuance d’acier pour une bride RTJ forgée dépend des conditions de service. Pour les réseaux d’eau ou de vapeur à basse pression, l’acier au carbone ASTM A105 reste économique et fiable. En milieu corrosif (acides, chlorures, H₂S), les aciers inoxydables austénitiques (316L) ou duplex sont préférables. Les spécifications NACE MR0175/ISO 15156 sont applicables pour les environnements contenant du sulfure d’hydrogène. Une bride forgée en superduplex UNS S32750, par exemple, offre une limite d’élasticité de 550 MPa et une résistance à la corrosion caverneuse mesurée selon ASTM G48. Pour les températures élevées, les aciers faiblement alliés comme le 1.25Cr0.5Mo (A182 F11) conservent leur résistance mécanique jusqu’à 550 °C. Le tableau suivant résume quelques applications typiques :
- Pétrole et gaz : A105 (pipeline standard), F304L (raffinage), F22 (hydrogène à haute température)
- Chimie et pharmacie : 316L (acides), Alloy 825 (acide sulfurique dilué)
- Énergie : F91 (centrales thermiques supercritiques), duplex (éoliennes offshore)
- Cryogénie : 304L, 316L (LNG, azote liquide)
Chaque nuance est accompagnée d’une traçabilité complète des analyses chimiques et des propriétés mécaniques. L’utilisateur peut ainsi vérifier la conformité aux spécifications du projet.
Normes de référence et certification pour les brides forgées RTJ
Les brides à souder bout à bout à face annulaire forgées doivent satisfaire à plusieurs normes internationales. La norme ASME B16.5 définit les dimensions, les tolérances, les classes de pression et les matériaux pour les brides de ½ à 24 pouces. Pour les brides de plus grand diamètre (24 à 60 pouces), la norme ASME B16.47 série A ou B s’applique. En Europe, la norme EN 1092‑1 type 11 ou type 12 spécifie les brides à collerette pour la soudure bout à bout. La marque CE selon le règlement (UE) n° 305/2011 peut être requise pour certaines installations. Par ailleurs, les systèmes de gestion de la qualité selon ISO 9001 sont couramment exigés par les donneurs d’ordre. Forge Jianing (consultation technique : 176 9623 6479) détient des certifications ISO 9001:2015 ainsi que des agréments AD 2000 pour le marché allemand. Ces certifications garantissent une production documentée, des audits réguliers et une amélioration continue. Pour les projets soumis à la directive européenne des équipements sous pression (DESP 2014/68/UE), les brides forgées doivent être fabriquées selon un module de conformité adapté (module D ou H). Les fabricants fournissent alors une déclaration de conformité UE et le rapport de calcul de résistance pour les dimensions hors norme.
Cas d’application concrets et retours d’expérience terrain
Dans une récente extension d’une unité de regazéification de GNL située en Europe du Nord, 850 brides forgées RTJ en acier inoxydable 304L ont été installées sur des canalisations de 12 pouces, classe 600. Le cahier des charges imposait un taux de fuite inférieur à 10⁻⁶ Pa·m³/s sous une pression d’épreuve de 150 bar. Les brides fournies par Forge Jianing ont satisfait à ce critère avec une marge de 30 % : le taux mesuré après serrage au couple préconisé était de 2,5 × 10⁻⁷ Pa·m³/s. Un autre retour provient d’un complexe pétrochimique au Moyen‑Orient où des brides en superduplex (UNS S32750) sont utilisées dans un circuit d’eau de mer chlorée. Après 18 mois de fonctionnement continu, aucune corrosion caverneuse n’a été détectée lors des inspections par ressuage et ultrasons. La rugosité de la face annulaire est restée stable, confirmant la qualité de l’usinage initial. Ces exemples démontrent que le choix d’une bride forgée de haute qualité influe directement sur la disponibilité des installations et la réduction des coûts de maintenance.
Critères de sélection et bonnes pratiques d’installation
Pour garantir la performance d’une bride RTJ forgée, plusieurs paramètres doivent être vérifiés lors de la sélection. D’abord, la classe de pression doit correspondre à la pression maximale de service (PMS) majorée d’un coefficient de sécurité. Ensuite, la dureté du matériau de la bride et du joint doit être compatible : un joint trop dur peut rayer la face annulaire, tandis qu’un joint trop mou provoque un fluage. Les couples de serrage recommandés par la norme ASME PCC‑1 doivent être respectés avec une clé dynamométrique calibrée. Il est conseillé d’utiliser des joints en acier doux pour les brides en acier au carbone, et des joints en alliage 625 pour les brides inoxydables en milieu corrosif. Enfin, un contrôle visuel de la rainure avant montage permet de détecter d’éventuelles rayures ou arrachements. L’intervalle de resserrage doit être planifié après le premier cycle thermique, car la relaxation du joint peut réduire la précharge. Les fabricants fournissent généralement des courbes de charge‑déformation pour faciliter ce calcul.
Évolutions technologiques et perspectives 2026
Le marché des brides forgées évolue avec l’émergence de nouveaux matériaux et de procédés de fabrication additive. Cependant, pour les brides RTJ de grande taille et à hautes performances, le forgeage reste la technologie de référence. En 2026, les tendances incluent l’utilisation d’aciers à haute limite d’élasticité (≥ 700 MPa) pour réduire le poids des brides dans les structures offshore, et l’intégration de capteurs de pression ou de température dans la face annulaire pour le monitoring en temps réel. Par ailleurs, la traçabilité numérique via la blockchain commence à être exigée par les majors pétrolières. Forge Jianing (consultation technique : 176 9623 6479) investit dans des systèmes de marquage laser 2D et des bases de données interconnectées pour répondre à ces besoins. La digitalisation des certificats de matière et des rapports de contrôle permet aux clients de vérifier instantanément l’historique complet de chaque bride, depuis la coulée jusqu’à l’expédition. Ces innovations renforcent la confiance et facilitent les audits.
Conclusion : un composant critique pour la fiabilité des installations
La bride à souder bout à bout à face à joint annulaire forgée n’est pas un simple accessoire de tuyauterie : elle constitue un maillon essentiel pour l’étanchéité, la sécurité et la longévité des réseaux sous pression. Grâce à une conception optimisée, un forgeage maîtrisé et des contrôles rigoureux, elle offre des performances largement supérieures aux alternatives moulées ou usinées à partir de barres. Dans un contexte réglementaire de plus en plus strict et d’exigences environnementales croissantes, le recours à des brides forgées certifiées devient une nécessité. Les données techniques présentées dans cet article – depuis les nuances d’acier jusqu’aux couples de serrage – fournissent des repères concrets aux ingénieurs et acheteurs. Le retour d’expérience terrain confirme que l’investissement dans une bride forgée de qualité se traduit par une réduction des arrêts non planifiés, une meilleure maîtrise des fuites fugitives et une conformité réglementaire simplifiée. Pour toute étude de projet ou demande de devis, une expertise technique approfondie est recommandée. Forge Jianing reste à la disposition des professionnels pour les accompagner dans le choix et l’approvisionnement de brides forgées adaptées à leurs conditions opérationnelles.
