Les plaques aveugles à quatre trous, également connues sous le nom de brides pleines à quatre perçages, constituent un composant essentiel dans les systèmes de tuyauterie industrielle. Elles sont spécifiquement conçues pour obturer de manière temporaire ou permanente l’extrémité d’une canalisation, d’un réservoir ou d’un équipement, tout en offrant une interface de montage standardisée grâce à quatre trous de boulonnage. Ce type de plaque se distingue par sa simplicité structurelle, sa robustesse et sa capacité à résister à des pressions et températures élevées, ce qui en fait une solution privilégiée dans les secteurs du pétrole, du gaz, de la chimie, du traitement des eaux et de l’énergie. Contrairement aux brides traditionnelles à six ou huit trous, la configuration à quatre trous convient parfaitement aux diamètres nominaux modestes (généralement DN15 à DN100) où l’effort de serrage reste maîtrisé et l’encombrement limité. L’importance de ces plaques dans les opérations de maintenance, de test de pression ou d’isolement de sections de réseau ne cesse de croître, notamment avec le développement des infrastructures énergétiques et des usines de nouvelle génération. En 2026, la demande mondiale pour les composants de brides standardisés devrait augmenter de 4,7 % par an, poussée par la modernisation des réseaux de transport de fluides et les exigences accrues de sécurité. Comprendre les spécificités techniques, les matériaux utilisés et les critères de sélection d’une plaque aveugle à quatre trous devient donc indispensable pour les ingénieurs et les acheteurs techniques.

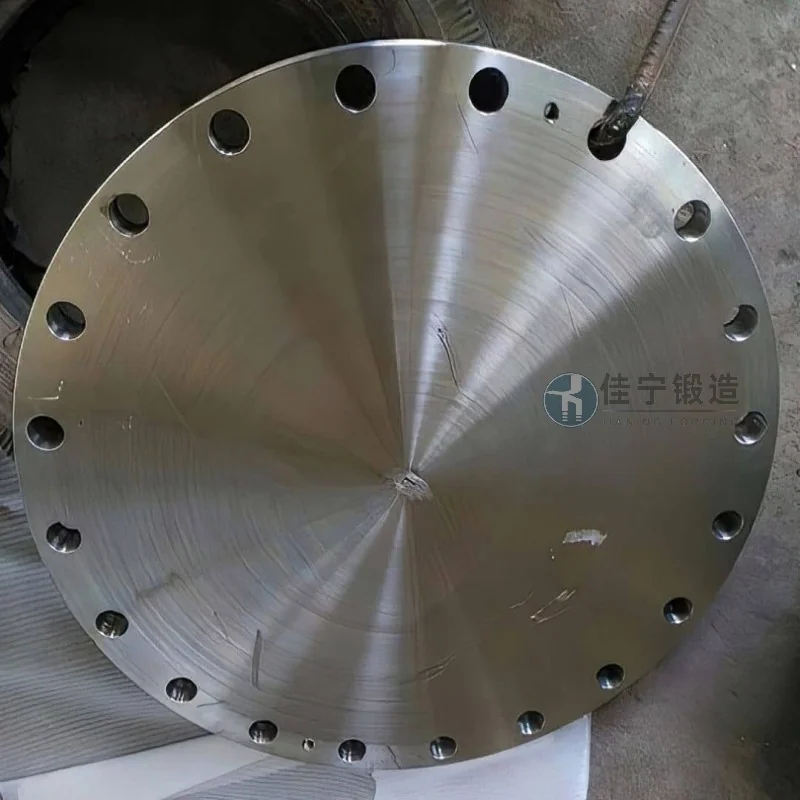

Définition et rôle fonctionnel de la plaque aveugle à quatre trous
Une plaque aveugle, également appelée blind flange en anglais, est une bride pleine sans orifice central. Sa fonction première est de fermer hermétiquement une extrémité de tuyauterie afin d’empêcher tout écoulement de fluide, que ce soit en phase de maintenance, de test hydrostatique ou d’arrêt de production. La variante à quatre trous correspond aux dimensions des brides standard de petite à moyenne taille selon les normes ASME B16.5, EN 1092-1 ou GOST. Ces quatre perçages permettent un boulonnage symétrique avec une répartition homogène de la pression de serrage, garantissant une étanchéité fiable même sous des conditions de vibration ou de dilatation thermique. Dans une installation typique, la plaque aveugle se monte entre deux brides (ou directement sur une bride femelle) avec un joint d’étanchéité adapté. Son utilisation est courante pour isoler une pompe, une vanne ou un échangeur de chaleur en attente de remplacement, ou encore pour boucher temporairement un embranchement futur. La rigueur de conception de ces plaques, notamment l’épaisseur, le diamètre du cercle de boulons et la taille des trous, doit respecter les classes de pression (150 lb, 300 lb, 600 lb, etc.) afin d’éviter toute défaillance mécanique.
Principales caractéristiques techniques et normes applicables
Les caractéristiques essentielles d’une plaque aveugle à quatre trous incluent :
- Diamètre nominal (DN) : Couramment disponible de DN15 (1/2″) à DN100 (4″) pour la configuration quatre trous. Au-delà, le nombre de trous passe généralement à huit ou plus pour garantir une répartition des contraintes.
- Classe de pression : Conforme aux classes ASME 150, 300, 600, 900, 1500, selon l’application. La classe détermine l’épaisseur minimale de la plaque et la résistance mécanique.
- Matériaux : Acier au carbone (ASTM A105), acier inoxydable (ASTM A182 F304/316), acier allié (A182 F11/F22), ou matériaux spéciaux comme le duplex ou le super-duplex pour les environnements corrosifs. Le choix du matériau impacte directement la durée de vie et la compatibilité chimique.
- Finition de surface : La face d’étanchéité est généralement usinée selon la norme RF (Raised Face) avec une rugosité de 125 à 250 µinch pour assurer une bonne adhérence du joint.
- Dimensions des trous : Les perçages sont filetés ou lisses, avec des diamètres et entraxes standardisés (par exemple, pour DN50 classe 150, l’entraxe est de 120,7 mm et le diamètre des trous de 19 mm).
Les normes ASME B16.5 (pour les brides en acier) et EN 1092-1 (pour les brides métalliques) sont les plus répandues. En 2026, la tendance vers l’harmonisation internationale des cotes se renforce, avec une adoption croissante des dimensions ISO 7005. Il est crucial de vérifier la compatibilité entre la plaque aveugle et la bride correspondante, notamment le type de face (RF, FF, RTJ) et le filetage des boulons. Les défauts d’alignement ou de serrage inégal peuvent entraîner des fuites ou des ruptures de joint, particulièrement sous des cycles thermiques sévères.
Matériaux et traitements de surface : sélection optimale pour la durabilité
La longévité d’une plaque aveugle à quatre trous dépend fortement du choix du matériau et des éventuels revêtements. Pour les applications générales à température ambiante ou modérée (jusqu’à 425 °C), l’acier au carbone A105 offre un bon rapport qualité-prix. Pour les milieux corrosifs (acides, chlorures, eau de mer), l’acier inoxydable 316L est préconisé, avec une teneur en molybdène qui améliore la résistance à la corrosion par piqûres. Dans l’industrie pétrochimique, les aciers alliés comme le F22 (2,25Cr-1Mo) résistent à l’hydrogène sulfuré et aux hautes températures. Les traitements de surface comme la galvanisation à chaud, le revêtement PTFE (téflon) ou le nickelage chimique peuvent être appliqués pour renforcer la protection anticorrosion ou réduire le frottement au montage. Forge Jianing propose par exemple des plaques aveugles avec une couche de zinc-aluminium par projection thermique, adaptée aux environnements offshore. L’épaisseur du revêtement doit être contrôlée pour ne pas altérer les tolérances dimensionnelles des trous. Il est recommandé de consulter les fiches techniques des fournisseurs pour valider la compatibilité chimique avec le fluide transporté, surtout dans le cas de produits volatils ou toxiques.
Processus de fabrication et contrôle qualité
La fabrication d’une plaque aveugle à quatre trous suit des étapes rigoureuses : découpe à partir d’une tôle ou d’un plat, forgeage à chaud ou usinage CNC pour la forme définitive, perçage des quatre trous avec un gabarit de précision, puis usinage de la face d’étanchéité. Le forgeage à chaud (selon ASTM A105 ou A182) améliore la structure granulaire et les propriétés mécaniques, réduisant ainsi les risques de microfissures. Après usinage, chaque plaque subit un contrôle dimensionnel (vérification de l’entraxe, de la concentricité, de l’épaisseur) et un contrôle d’étanchéité (test de pression hydraulique à 1,5 fois la pression nominale pour les classes jusqu’à 600 lb). Les normes NACE MR0103 ou MR0175 peuvent être appliquées pour les environnements acides. Un marquage permanent (logo, classe de pression, matériau, heat number) est obligatoire pour la traçabilité. Les ateliers de Forge Jianing intègrent des bancs de test automatisés et une inspection par ultrasons pour les plaques de haute sécurité. Ce niveau de contrôle garantit une conformité aux exigences des donneurs d’ordre les plus exigeants, comme les majors pétrolières ou les entreprises de génie civil.
Applications industrielles et cas d’usage typiques
Les plaques aveugles à quatre trous sont omniprésentes dans les installations suivantes :
- Raffineries et usines pétrochimiques : Utilisées pour isoler des sections de tuyauterie lors des arrêts programmés, des purges ou des tests de pression.
- Centrales électriques (thermiques, nucléaires, solaires) : Montées sur les circuits de vapeur, d’eau de refroidissement ou d’huile thermique.
- Usines de traitement des eaux : Pour obturer les conduites de boue ou de produits chimiques lors des phases de maintenance.
- Plateformes offshore et FPSO : Résistent à l’environnement marin salin grâce à des matériaux inoxydables ou revêtus.
- Systèmes HVAC industriels : Permettent d’isoler des échangeurs de chaleur ou des pompes sans intervention sur le réseau principal.
Par exemple, dans une installation de traitement de gaz naturel, une plaque aveugle en acier inoxydable 316L de classe 300, DN80, a permis de réduire le temps d’intervention de 3 jours à 12 heures grâce à un montage rapide sans soudure. Ce type de composant s’intègre également dans les procédures de « blindage » temporaire exigées par les protocoles de sécurité lors de la mise sous pression d’une section.
Critères de sélection : comment choisir la plaque aveugle adaptée
Le choix d’une plaque aveugle à quatre trous repose sur plusieurs paramètres :
- Pression et température de service : Consulter les abaques de pression-température de la norme correspondante. Une plaque de classe 150 ne peut pas être utilisée au-delà de 19 bar à 38 °C, alors qu’une classe 300 supporte 50 bar.
- Compatibilité chimique : Le matériau doit résister à la corrosion par le fluide transporté. Par exemple, éviter l’acier au carbone en présence de H2S humide non traité.
- Dimensions de raccordement : L’entraxe, le diamètre des trous et l’épaisseur de la plaque doivent correspondre exactement à la bride existante. Une erreur de 1 mm peut empêcher le montage.
- Environnement d’installation : Extérieur, intérieur, zone classée ATEX, humidité, etc. Un revêtement ou un traitement anticorrosion supplémentaire peut être nécessaire.
- Réglementations locales : Certains pays imposent des certifications spécifiques (ABS, DNV, Lloyd’s pour le maritime ; CE pour l’Europe).
Des outils de sélection en ligne et des logiciels de calcul de brides (comme ceux recommandés par l’API) aident à valider les dimensions. Forge Jianing met à disposition un guide technique téléchargeable et un service d’assistance technique pour aider les clients à spécifier la référence exacte.
Entretien, stockage et durée de vie
Une plaque aveugle correctement choisie et installée peut durer de 10 à 30 ans selon les conditions. Un entretien minimal est requis : inspection visuelle annuelle pour détecter la corrosion, la déformation ou l’usure du joint. Lors du stockage, les plaques doivent être protégées de l’humidité et des chocs, idéalement empilées sur des palettes avec intercalaires en bois. Les faces d’étanchéité doivent être nettoyées avant chaque montage. Il est déconseillé de réutiliser une plaque ayant subi une déformation plastique ou un écrouissage excessif après un serrage à un couple trop élevé. Les normes de maintenance recommandent un contrôle non destructif (ressuage, magnétoscopie) tous les 5 ans pour les applications critiques. Une plaque aveugle mal entretenue peut devenir un point faible du réseau, entraînant des fuites coûteuses et des arrêts de production.
Tendances du marché en 2026 et évolutions technologiques
En 2026, le secteur des composants de tuyauterie connaît plusieurs évolutions notables : la demande de plaques aveugles en matériaux duplex (UNS S31803, S32205) augmente de 12 % par an, poussée par l’exploration pétrolière en eaux profondes et les usines de désalinisation. Les technologies de fabrication additive (impression 3D métal) commencent à être utilisées pour produire des plaques sur mesure avec des géométries complexes, réduisant les délais de livraison de 60 %. Par ailleurs, la traçabilité numérique (via QR code ou RFID) devient un standard pour les composants critiques, permettant un suivi complet du lot de fabrication jusqu’à l’installation. Les normes environnementales incitent également à utiliser des aciers recyclés à plus de 90 %, une pratique déjà adoptée par Forge Jianing dans sa gamme éco-responsable. Enfin, l’intelligence artificielle appliquée à la maintenance prédictive permet de planifier le remplacement des plaques avant toute défaillance, réduisant les arrêts non planifiés de 30 %.
Avantages compétitifs des plaques aveugles Forge Jianing
Forge Jianing se distingue par une expertise de plus de 15 ans dans le forgeage et l’usinage de brides et plaques aveugles. Tous les produits sont tracés depuis la coulée jusqu’à l’expédition, avec des certificats d’essai matière (EN 10204 3.1 ou 3.2) fournis sur demande. La gamme standard couvre les dimensions DN15 à DN100 dans les classes 150 à 2500, avec un stock permanent à rotation rapide. Les délais de fabrication sur mesure sont de 15 à 25 jours ouvrés, bien en dessous de la moyenne du marché (40 à 60 jours). Des tests de pression à 100 % sont effectués sur chaque pièce, et un accompagnement technique personnalisé est proposé pour les projets complexes. L’entreprise investit dans des machines CNC 5 axes et des centres d’usinage à commande numérique pour garantir une précision dimensionnelle de ±0,05 mm sur l’entraxe des trous. Ces atouts font de Forge Jianing un partenaire fiable pour les donneurs d’ordre exigeant sécurité et réactivité.
Conclusion et recommandations
La plaque aveugle à quatre trous est un composant simple mais crucial pour la sécurité et la flexibilité opérationnelle des réseaux de tuyauterie. Sa sélection ne doit pas être négligée : un mauvais choix de matériau ou de classe de pression peut entraîner des incidents graves. En intégrant les normes en vigueur, les spécificités de l’environnement et les bonnes pratiques de maintenance, les exploitants peuvent éviter des coûts d’arrêt de production souvent très élevés. Les évolutions technologiques de 2026, notamment l’impression 3D, les matériaux duplex et la traçabilité numérique, offrent des opportunités d’optimisation supplémentaires. Pour tout besoin en plaques aveugles à quatre trous, il est conseillé de se tourner vers un fabricant expérimenté, capable de fournir une assistance technique complète et des délais respectés. Forge Jianing met son savoir-faire à votre disposition, avec un stock permanent et une capacité de production réactive. Pour toute demande de devis ou d’information technique, contactez notre équipe d’experts (咨询热线：176 9623 6479).
