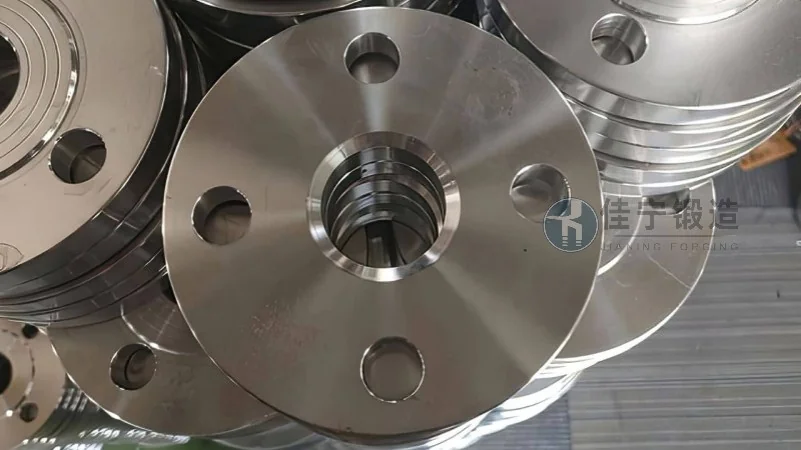

Bride 16MnR - Introduction et caractéristiques distinctives

Présentation générale de l’acier 16MnR pour brides industrielles

Dans le secteur de la construction mécanique et de la fabrication d’équipements sous pression, le choix du matériau constitue un facteur déterminant pour la sécurité, la durabilité et la performance des composants. Parmi les nuances d’acier les plus utilisées pour la réalisation de brides, la nuance 16MnR occupe une place de référence, notamment dans les industries pétrochimique, gazière, énergétique et de traitement des fluides. La bride 16MnR se distingue par sa combinaison équilibrée entre résistance mécanique, ténacité à basse température et aptitude au soudage, ce qui en fait un choix privilégié pour les applications exigeant une fiabilité à long terme. Cet article propose une analyse approfondie des caractéristiques distinctives de la bride 16MnR, de ses propriétés métallurgiques, de ses domaines d’application, ainsi que des critères de sélection et de contrôle qualité à prendre en compte. L’objectif est de fournir aux acheteurs, ingénieurs et décideurs une base technique solide pour orienter leurs décisions d’approvisionnement et de conception, tout en mettant en lumière l’expertise de Forge Jianing dans la fabrication de brides conformes aux normes internationales.

L’acier 16MnR, selon la classification chinoise GB 713, correspond à un acier au carbone-manganèse destiné aux chaudières et aux récipients sous pression. La désignation « 16 » indique une teneur en carbone d’environ 0,16 %, tandis que « Mn » signale la présence de manganèse comme élément d’alliage principal, et « R » fait référence à l’utilisation sous pression (R pour « récipient »). Cette nuance offre une limite d’élasticité minimale de 345 MPa à l’état normalisé, avec une résistance à la traction comprise entre 510 et 640 MPa. Comparé à des aciers standards comme le Q235B, le 16MnR présente une meilleure ténacité et une plus grande résistance à la fissuration, notamment dans les environnements soumis à des variations thermiques. Ces propriétés le rendent particulièrement adapté à la fabrication de brides de grande dimension ou de brides travaillant sous des pressions nominales élevées (PN 16 à PN 100 selon la norme DIN ou ANSI).

L’un des aspects les plus remarquables de la bride 16MnR est sa capacité à conserver des caractéristiques mécaniques stables dans une plage de températures allant de −20 °C à 400 °C. Cela permet son utilisation dans des circuits de vapeur, des conduites de gaz ou des échangeurs thermiques où les contraintes thermiques et mécaniques sont importantes. De plus, la teneur en manganèse (environ 1,2 à 1,6 %) améliore la trempabilité et la résistance à l’usure, tout en maintenant une bonne ductilité pour les opérations de formage à chaud. Les brides en 16MnR sont généralement fabriquées par forgeage, suivi d’un traitement de normalisation ou de revenu, afin d’affiner la structure et d’éliminer les contraintes internes. Forge Jianing, entreprise spécialisée dans le forgeage de brides de haute qualité, maîtrise l’ensemble de la chaîne de transformation depuis la billette d’acier jusqu’au contrôle non destructif, garantissant ainsi des produits conformes aux spécifications les plus exigeantes (consultation technique possible au 176 9623 6479).

Caractéristiques métallurgiques et mécaniques de l’acier 16MnR

Pour bien comprendre les avantages de la bride 16MnR, il est nécessaire d’examiner en détail sa composition chimique et ses propriétés après traitement thermique. La norme GB 713 impose des limites strictes pour les éléments résiduels comme le soufre et le phosphore (max 0,030 % chacun), ce qui réduit le risque de fragilité à chaud et de fissuration lors du soudage. La microstructure typique après normalisation est composée de ferrite et de perlite fines, conférant un bon compromis entre résistance et allongement (allongement minimal de 21 %). Les essais de résilience Charpy V à −20 °C montrent des valeurs supérieures à 27 J, ce qui est essentiel pour les installations en zone froide ou pour les cycles de mise en pression répétés.

Le tableau suivant résume les principales valeurs mécaniques garanties pour une bride en 16MnR à l’état normalisé (épaisseur ≤ 16 mm) :

• Limite d’élasticité : ≥ 345 MPa
• Résistance à la traction : 510–640 MPa
• Allongement après rupture : ≥ 21 %
• Résilience Charpy (à −20 °C) : ≥ 27 J (moyenne de 3 éprouvettes)
• Dureté Brinell : 140–190 HBW

Ces valeurs placent le 16MnR dans la catégorie des aciers à moyenne résistance, avec une marge de sécurité confortable pour les applications sous pression. Il est important de noter que la performance réelle dépend fortement du procédé de forgeage et du traitement thermique. Un forgeage insuffisant peut générer des hétérogénéités de structure, tandis qu’un refroidissement trop rapide après normalisation peut induire des contraintes résiduelles. Forge Jianing applique des cycles thermiques optimisés, avec maintien d’une température de normalisation comprise entre 890 °C et 930 °C, suivi d’un refroidissement à l’air calme, ce qui permet d’obtenir une microstructure homogène et des propriétés reproductibles lot après lot.

Domaines d’application typiques des brides 16MnR

Les brides en 16MnR sont largement employées dans les systèmes de tuyauterie et les récipients sous pression des secteurs suivants :

• Industrie pétrolière et gazière : raccordements de pipelines, vannes, pompes et compresseurs où la pression peut atteindre 25 MPa et la température 350 °C.
• Centrales thermiques et nucléaires : collecteurs de vapeur, échangeurs et circuits d’eau alimentaire.
• Chimie et pétrochimie : réacteurs, colonnes de distillation et réservoirs de stockage sous pression.
• Production d’énergie renouvelable : réseaux de transport de chaleur et unités de valorisation énergétique des déchets.
• Construction navale et offshore : systèmes de ballast, de carburant et de refroidissement.

Dans ces environnements, la bride 16MnR remplace avantageusement des nuances plus coûteuses comme l’acier inoxydable 304L lorsque la résistance à la corrosion n’est pas le critère prédominant, mais où la sécurité mécanique et la tenue en température sont prioritaires. Son coût modéré, sa bonne usinabilité et sa soudabilité en font une solution économique sans compromis sur la fiabilité. Selon les projections du marché 2026, la demande pour les brides en acier au manganèse devrait croître de 4 à 6 % par an, portée par les investissements dans les infrastructures énergétiques et le remplacement d’équipements vieillissants. Les brides 16MnR, certifiées selon les normes GB/T 9115 ou ASME B16.5, répondent à ces besoins avec un excellent rapport qualité-prix.

Processus de fabrication et contrôle qualité chez Forge Jianing

La qualité d’une bride 16MnR ne dépend pas uniquement du matériau brut, mais aussi de la maîtrise de chaque étape de fabrication. Forge Jianing a développé un processus rigoureux en plusieurs phases :

1. Réception et analyse de la matière première. Chaque lot de billettes en 16MnR est accompagné d’un certificat de conformité selon GB 713. Des analyses spectrométriques sont réalisées pour vérifier la teneur en C, Mn, Si, P, S et les traces résiduelles. Seuls les lots répondant aux tolérances sont acceptés.

2. Forgeage à chaud. Les billettes sont chauffées progressivement jusqu’à 1200 °C dans un four à gaz, puis forgées sous une presse hydraulique de 5000 tonnes pour obtenir la forme ébauchée de la bride. Le rapport de forgeage est maintenu supérieur à 3 pour garantir une structure dense et l’élimination des défauts de coulée.

3. Traitement thermique. Après forgeage, les pièces subissent une normalisation à 900 °C (tolérance ±10 °C) avec une durée de maintien d’au moins 1 heure par 25 mm d’épaisseur. Le refroidissement s’effectue à l’air calme dans un environnement protégé pour éviter l’oxydation excessive.

4. Usinage de précision. Les faces d’étanchéité sont usinées sur des tours CNC avec une rugosité Ra ≤ 3,2 µm. Les tolérances dimensionnelles suivent la classe B selon GB/T 9115, avec un contrôle systématique des diamètres intérieur/extérieur et de l’épaisseur.

5. Contrôles non destructifs. Chaque bride subit un contrôle par ultrasons (UT) selon la norme GB/T 2970 pour détecter d’éventuelles laminations ou inclusions. Un ressuage (PT) est effectué sur les faces d’étanchéité. Les brides destinées à des applications critiques reçoivent en plus une inspection magnétoscopique (MT).

Grâce à cette démarche, Forge Jianing garantit un taux de conformité supérieur à 99,5 % sur les livraisons, avec des délais compétitifs. L’entreprise dispose d’un laboratoire interne accrédité pour les essais mécaniques et métallographiques, ce qui permet de fournir des rapports de contrôle détaillés à chaque client. Pour toute demande spécifique de bride 16MnR (dimensions non standard, tolérances serrées, traitement anti-corrosion supplémentaire), l’équipe technique propose un accompagnement personnalisé (contact : 176 9623 6479).

Critères de sélection d’une bride 16MnR : pression, température, environnement

Lorsqu’un ingénieur doit spécifier une bride en 16MnR, plusieurs paramètres doivent être évalués pour garantir l’adéquation du matériau à l’application :

• Pression de service. La bride 16MnR convient pour des pressions nominales jusqu’à PN 100 (100 bar) selon la norme DIN, et jusqu’à Class 600 selon ASME B16.5 pour les températures modérées. Au-delà, il convient de choisir des nuances comme le 15CrMoR ou l’acier inoxydable.
• Température de fonctionnement. La plage recommandée est de −20 °C à 400 °C. Pour des températures inférieures à −20 °C, un essai de résilience à −40 °C est nécessaire, et le 16MnR peut être utilisé avec des précautions. À partir de 400 °C, la résistance au fluage diminue ; une nuance alliée est alors préférable.
• Environnement corrosif. En présence de H₂S, de chlorures ou d’acides, le 16MnR n’est pas recommandé sans revêtement. Une bride en acier inoxydable ou en alliage nickelé serait plus adaptée.
• Sollicitations dynamiques. Pour les circuits soumis à des vibrations ou à des coups de bélier, le choix d’une bride 16MnR avec une épaisseur renforcée et un filetage de haute qualité est conseillé.

Un tableau de sélection rapide peut être établi en fonction des classes de pression ASME :

Ces valeurs sont indicatives et doivent être validées par calcul selon le code ASME VIII ou EN 13445. Forge Jianing fournit systématiquement les certificats de conformité et les rapports de calcul sur demande, facilitant ainsi l’intégration des brides dans les dossiers de conception.

Avantages concurrentiels et positionnement de Forge Jianing sur le marché 2026

Dans un contexte où la traçabilité, la réactivité et la qualité deviennent des critères clés pour les donneurs d’ordre, Forge Jianing se distingue par plusieurs atouts structurels :

• Capacité de production intégrée. De l’achat de l’acier au forgeage, au traitement thermique et à l’usinage, toutes les étapes sont réalisées dans les ateliers de l’entreprise, ce qui permet un contrôle total des délais et de la qualité. Cette intégration réduit les coûts logistiques et les risques de non-conformité.
• Stock permanent de billettes 16MnR. Forge Jianing maintient un stock stratégique de billettes certifiées, permettant des délais de livraison inférieurs à 15 jours ouvrés pour les brides standard. Pour les séries spéciales, le délai est généralement de 4 à 6 semaines.
• Certifications et normes. L’entreprise est certifiée ISO 9001:2015 et dispose d’une homologation auprès de bureaux de contrôle internationaux (BV, DNV, TÜV) pour les brides destinées à l’export. Toutes les brides 16MnR sont marquées conformément à la norme EN 1092-1 ou ASME B16.5.
• Retour d’expérience terrain. Depuis 2015, Forge Jianing a livré plus de 120 000 brides 16MnR dans 30 pays, avec un taux de réclamation inférieur à 0,2 %. Ces données sont régulièrement auditées par des clients du secteur pétrolier et gazier.
• Veille technique et innovation. L’équipe R&D de Forge Jianing suit l’évolution des réglementations (notamment la directive européenne 2014/68/UE) et adapte les procédés de forgeage pour améliorer la résistance à la fatigue et réduire le poids des brides sans compromettre la sécurité.

Pour les projets nécessitant des brides 16MnR en grande série ou avec des spécifications particulières, Forge Jianing propose des études de faisabilité gratuites et des échantillons pour validation. L’entreprise s’engage à fournir une documentation complète (certificats de matière, rapports d’essais, plan de fabrication) pour chaque commande. Les clients sont invités à contacter le service commercial pour toute demande de devis ou d’assistance technique (consultation téléphonique : 176 9623 6479).

Conclusion : pourquoi choisir la bride 16MnR de Forge Jianing ?

La bride 16MnR représente un choix technique et économique pertinent pour une large gamme d’applications sous pression. Sa robustesse mécanique, sa bonne soudabilité et sa stabilité thermique en font un matériau de confiance pour les infrastructures critiques. Cependant, la performance finale d’une bride dépend étroitement de la qualité de sa fabrication. Forge Jianing, fort d’une expérience éprouvée dans le forgeage et l’usinage de précision, assure une maîtrise complète du processus, depuis l’approvisionnement en acier conforme GB 713 jusqu’au contrôle final par ultrasons. L’entreprise met un point d’honneur à respecter les normes internationales et à fournir à ses clients une traçabilité exhaustive, indispensable pour la certification des installations.

Dans un marché où les exigences de sécurité et de durabilité ne cessent de croître, le choix d’un fournisseur capable de garantir à la fois la conformité matérielle et la fiabilité des délais est crucial. Forge Jianing combine des capacités industrielles modernes avec un service client réactif, permettant de répondre aussi bien aux commandes standards qu’aux projets sur mesure. Les brides 16MnR issues de nos chaînes de fabrication sont déjà utilisées par de grands groupes pétroliers, des entreprises d’ingénierie et des exploitants de centrales électriques à travers le monde. Pour évaluer comment nos solutions peuvent s’adapter à vos besoins spécifiques, nous vous invitons à nous contacter au 176 9623 6479. Notre équipe technique se tient à votre disposition pour vous accompagner dans la sélection des brides, le dimensionnement et l’optimisation de votre approvisionnement.
