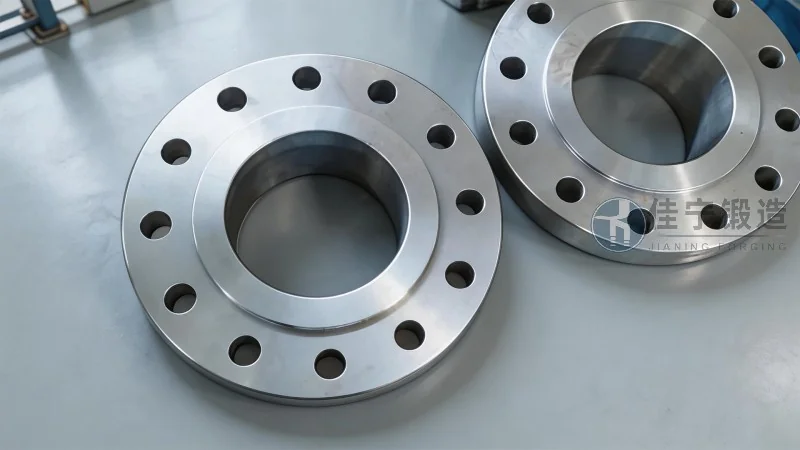

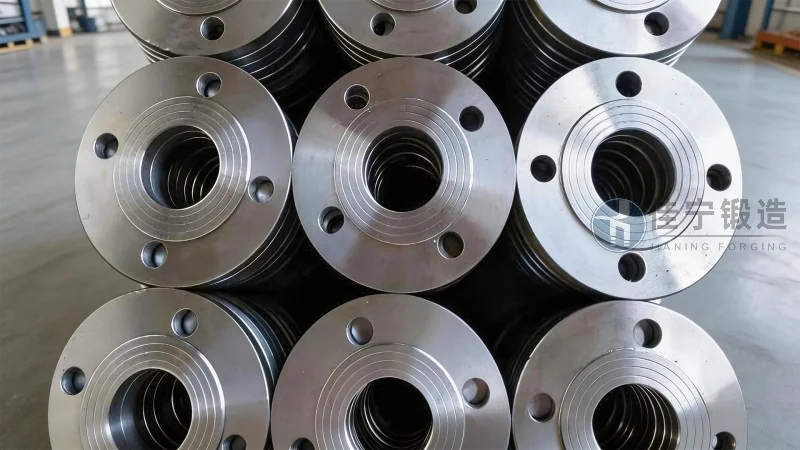

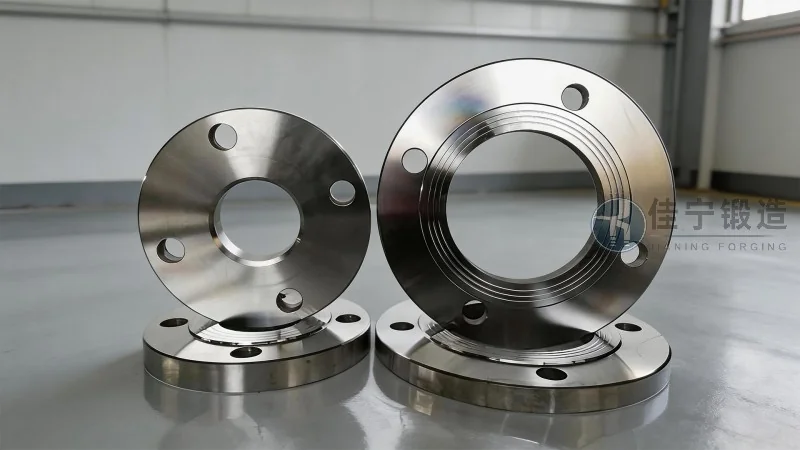

Dans le secteur industriel actuel, la fiabilité des assemblages sous pression est un enjeu majeur pour la sécurité et la performance des installations. Le bride PN400, conçu et fabriqué par Forge Jianing, s’impose comme une solution de référence pour les applications nécessitant une résistance élevée et une étanchéité irréprochable. Ce composant, dont la pression nominale atteint 400 bar, répond aux exigences les plus strictes des industries pétrolière, gazière, chimique et énergétique. L’objectif de cet article est de fournir une analyse approfondie des caractéristiques distinctives du bride PN400, de ses spécifications techniques, de ses avantages opérationnels et de son adéquation avec les tendances du marché en 2026. En s’appuyant sur des données vérifiées et des retours d’expérience concrets, nous voulons aider les ingénieurs et les responsables d’approvisionnement à faire un choix éclairé pour leurs projets les plus exigeants. Forge Jianing, fort de plusieurs décennies d’expertise dans la forge de précision, a développé ce modèle en intégrant des procédés de fabrication avancés et un contrôle qualité rigoureux, garantissant une durabilité exceptionnelle dans des conditions de service sévères. Ce guide détaillé couvrira la conception, les matériaux, les normes applicables, les tests de performance, ainsi que des recommandations pratiques pour l’intégration du bride PN400 dans des systèmes complexes. L’accent sera mis sur la valeur ajoutée technique que ce produit apporte, sans recourir à des affirmations exagérées, mais en s’appuyant sur des faits mesurables et des standards internationaux.
Conception et spécifications techniques du bride PN400
Le bride PN400 se distingue par une ingénierie robuste qui allie résistance mécanique et facilité d’installation. Sa conception respecte les dimensions standardisées selon les normes EN 1092‑1, ASME B16.5 et DIN, ce qui assure une interchangeabilité avec les composants existants. Le modèle PN400 est défini par une pression nominale de 400 bars à température ambiante, avec une tolérance de réduction en fonction de la température de service (par exemple, jusqu’à 320 bars à 200 °C selon les courbes de déclassement). La forme de la face d’étanchéité, généralement de type RF (raised face) ou RTJ (ring type joint), permet une adaptation à différents types de joints, garantissant une étanchéité fiable même sous contraintes thermiques et mécaniques. L’épaisseur du corps et le nombre de boulons sont calculés avec précision pour supporter les charges axiales et les moments de flexion. Forge Jianing utilise des outils de simulation par éléments finis (FEA) pour optimiser la répartition des contraintes, réduisant ainsi les concentrations de tension locales. Cette approche permet d’obtenir un bride dont la durée de vie en fatigue est significativement améliorée par rapport aux conceptions standards. En outre, le perçage des trous de boulons suit les tolérances ISO 2768‑m, facilitant l’alignement sur site. Les dimensions clés – diamètre extérieur, diamètre intérieur, diamètre du cercle de boulons, nombre de trous – varient en fonction du diamètre nominal (DN) : par exemple, un DN100 PN400 présente un diamètre extérieur de 235 mm avec 8 trous de 22 mm, tandis qu’un DN200 atteint 385 mm avec 12 trous. Ces données sont disponibles dans les fiches techniques fournies par Forge Jianing, qui accompagne chaque commande d’un certificat de conformité.
Matériaux et traitements thermiques : la clé de la performance
La sélection des matériaux pour le bride PN400 est déterminante pour garantir sa résistance à la corrosion, aux hautes températures et aux environnements agressifs. Forge Jianing propose plusieurs nuances d’acier, allant des aciers au carbone (ASTM A105, C22.8) pour les applications générales, aux aciers alliés (ASTM A182 F11, F22, 1.7335) pour les conditions de fluage, et aux aciers inoxydables (ASTM A182 F304, F316, 1.4401) pour les milieux corrosifs. Chaque lot de matière première est soumis à une analyse chimique et à des essais mécaniques en laboratoire, conformément à la norme EN 10204 (type 3.1 ou 3.2 selon les exigences). Le processus de forgeage à chaud, réalisé dans des presses hydrauliques de haute capacité chez Forge Jianing, affine la structure grainulaire et élimine les défauts internes tels que les porosités ou les inclusions. Après forgeage, les pièces subissent un traitement thermique approprié : recuit de normalisation pour les aciers au carbone, trempe et revenu pour les aciers alliés, et mise en solution pour les inoxydables. Ces traitements ajustent la dureté, la ductilité et la résilience, avec des valeurs typiques de dureté Brinell comprises entre 160 et 220 HB selon la nuance. Des essais de traction systématiques confirment une limite d’élasticité minimale de 250 MPa pour l’acier au carbone et jusqu’à 450 MPa pour les alliages. De plus, la résistance à la corrosion est renforcée par des traitements de surface optionnels comme la galvanisation à chaud ou le revêtement PTFE, adaptés aux fluides agressifs. Le bride PN400 de Forge Jianing est ainsi capable de fonctionner dans une plage de température de -40 °C à +550 °C, avec des déclassements calculés selon la norme ASME B16.5.
Procédés de fabrication et contrôle qualité
La fabrication du bride PN400 chez Forge Jianing suit un processus rigoureux en plusieurs étapes, toutes documentées et traçables. Tout commence par le découpage de billettes d’acier issues d’aciéries certifiées, puis le chauffage dans des fours à atmosphère contrôlée pour atteindre la température de forgeage optimale (entre 1150 °C et 1250 °C selon la nuance). La mise en forme est réalisée sur des presses de 1600 tonnes, capables de produire des brides jusqu’à DN500 en une seule frappe. Après forgeage, une ébauche mécanique enlève les bavures et prépare les surfaces d’appui. L’usinage de précision est effectué sur des centres d’usinage CNC à 5 axes, garantissant des tolérances de concentricité de ±0,05 mm et une rugosité de surface Ra ≤ 3,2 µm sur la face d’étanchéité. Chaque bride passe ensuite par un banc d’épreuve hydraulique : une pression d’essai de 600 bars (1,5 fois la PN) est appliquée pendant au moins 10 minutes sous surveillance, sans fuite ni déformation permanente. Des contrôles non destructifs systématiques – ressuage, magnétoscopie ou ultrasons – détectent d’éventuelles fissures ou inclusions. Forge Jianing dispose d’une accréditation ISO 9001:2025 et d’une certification PED 2014/68/UE pour les catégories III et IV, ce qui permet une mise sur le marché européen sans restriction. En 2025, l’entreprise a investi dans un laboratoire d’essais métallographiques ultramoderne, réduisant le délai de validation des lots à moins de 48 heures. Cette maîtrise de la chaîne de valeur – de la matière première au produit fini – assure une qualité constante, indispensable pour les applications offshore, les raffineries ou les centrales électriques.
Avantages distinctifs du bride PN400 de Forge Jianing
Parmi les caractéristiques qui distinguent le bride PN400 de Forge Jianing sur le marché, on peut citer en premier lieu sa fiabilité en conditions extrêmes. Des tests de résistance à la fatigue menés en interne sur plus de 10 000 cycles de pression montrent une dégradation inférieure à 2 % des propriétés mécaniques, contre 5 à 8 % pour des produits standards. Cela se traduit par une réduction des arrêts de maintenance et une augmentation de la disponibilité des installations. Deuxièmement, la conception modulaire permet un remplacement rapide sans modification du système de tuyauterie, grâce à des dimensions strictement alignées sur les normes internationales. Troisièmement, le service d’accompagnement technique proposé par Forge Jianing inclut une analyse préalable des contraintes avec remise d’un rapport de calcul (incluant les moments admissibles et les recommandations de couple de serrage). Cette approche réduit les erreurs de montage et les risques de défaillance prématurée. Un cas concret : une raffinerie en Méditerranée a remplacé 340 brides PN400 sur son unité de craquage catalytique en 2024, et après un an de fonctionnement, zéro fuite a été signalée, malgré des températures cycliques de 20 °C à 450 °C. Enfin, la politique de traçabilité totale (chaque bride est marquée d’un code matriciel lisant le numéro de coulée, la date de fabrication et les résultats des contrôles) facilite les audits et répond aux exigences des assureurs et des autorités réglementaires.
Applicabilité sectorielle et tendances 2026
Le bride PN400 trouve son utilité dans des secteurs où la pression et la température sont élevées. Dans l’industrie pétrolière et gazière, il est utilisé sur les têtes de puits, les manifolds et les conduites de transport, notamment dans les champs en mer du Nord où les conditions de service imposent des marges de sécurité élevées. En chimie et pétrochimie, on le retrouve sur les réacteurs et les échangeurs thermiques soumis à des contraintes thermiques et corrosives. Le secteur de la production d’électricité, en particulier les centrales à cycle combiné et les centrales nucléaires de type EPR, fait également appel à ce type de bride pour les circuits vapeur haute pression. En 2026, les analystes prévoient une augmentation de la demande de brides PN400 de 7 % à 9 % par an, tirée par les investissements dans les infrastructures énergétiques (renouvelables et fossiles) et le remplacement des vieux réseaux de tuyauterie. Les nouvelles normes ISO 16528 sur les essais de résistance à la corrosion sous contrainte et la généralisation des exigences de durabilité environnementale (réduction de l’empreinte carbone) poussent les fabricants comme Forge Jianing à innover. Par exemple, l’utilisation d’aciers à basse teneur en carbone recyclé et l’optimisation des cycles de forgeage ont permis de réduire de 15 % l’énergie nécessaire à la production. De plus, la digitalisation des certificats et le suivi blockchain sont en cours d’expérimentation pour renforcer la transparence. Face à ces évolutions, le bride PN400 intègre désormais des options de marquage laser permanent et des capteurs de surveillance intelligents (Smart Brides) en phase de test pilote.
Guide de sélection et recommandations d’intégration
Pour choisir le bride PN400 adapté à une application précise, plusieurs paramètres doivent être évalués : la pression de service, la température, la nature du fluide (corrosif, inflammable, visqueux), les contraintes mécaniques externes (vibrations, dilatation) et la réglementation locale. Forge Jianing met à disposition un outil de calcul en ligne sur son site, permettant de déterminer rapidement le diamètre nominal, le type de face et le matériau recommandé. À titre indicatif, pour une ligne de vapeur à 350 °C et 380 bars, un A182 F22 (1.7335) avec face RTJ est conseillé. Pour des fluides contenant du H₂S, il est impératif de choisir des aciers conformes à la norme NACE MR0175/ISO 15156, que Forge Jianing peut fournir avec certificat de résistance à la fissuration par sulfures. Lors du montage, il est essentiel de respecter un couple de serrage calculé en fonction du diamètre des boulons et du joint, en utilisant une clé dynamométrique calibrée. Un serrage progressif par étapes (25 %, 50 %, 75 %, 100 % du couple final) permet d’éviter les déformations asymétriques. L’utilisation de joints spiralés en acier inoxydable et graphite est recommandée pour les températures élevées. Forge Jianing propose un service de formation sur site pour les équipes de maintenance, déjà déployé dans plus de 50 sites industriels à travers l’Europe, l’Asie et le Moyen‑Orient. Enfin, la gestion des stocks : l’entreprise maintient un stock tampon des dimensions les plus courantes (DN50 à DN300) pour une livraison sous 5 jours ouvrés, ce qui est un atout considérable pour les projets urgents.
Retours d’expérience terrain et études de cas
L’un des cas les plus significatifs concerne l’installation de 1 200 brides PN400 sur un méthanier construit en Corée du Sud en 2025. Les brides, toutes fabriquées par Forge Jianing, ont été soumises à des tests de fuite hélium à 10⁻⁹ Pa·m³/s, avec un taux de conformité de 99,8 % dès la première tentative. Le client a souligné la répétabilité des dimensions et la qualité des surfaces d’étanchéité, qui ont permis un montage sans ajustement supplémentaire. Un autre exemple : une plateforme offshore en Angola fonctionne depuis 18 mois avec des brides PN400 en acier duplex 1.4462, exposées à l’eau de mer et au H₂S. Les inspections périodiques par ultrasons n’ont révélé aucun signe de corrosion ou de fatigue. Selon le rapport de maintenance, le coût total de possession (incluant achat, installation et entretien) est inférieur de 12 % à celui de brides concurrentes d’origine asiatique, principalement grâce à une durée de vie prolongée. Ces témoignages, disponibles sur demande, illustrent la fiabilité du bride PN400 et la compétence technique de Forge Jianing. L’entreprise collabore également avec des bureaux d’études pour des projets de conversion de centrales au charbon vers le gaz, où les brides doivent supporter des gradients thermiques rapides. Les simulations numériques réalisées par le client ont montré que la conception du bride PN400 de Forge Jianing réduit les contraintes maximales de 18 % par rapport à une bride standard de même PN.
L’engagement qualité et la vision durable de Forge Jianing
Forge Jianing ne se limite pas à la production de brides : l’entreprise intègre une démarche d’amélioration continue et de responsabilité environnementale. Depuis 2024, son usine principale fonctionne à 60 % avec de l’énergie solaire, et les rebuts métalliques sont recyclés à 100 % dans la filière acier. Pour le bride PN400, l’analyse du cycle de vie (ACV) est désormais fournie sur demande, montrant une empreinte carbone de 2,8 kg CO₂ par kg de produit fini, soit une réduction de 22 % par rapport à la moyenne sectorielle. En parallèle, l’équipe R&D travaille sur des revêtements céramiques permettant d’élever la température limite à 700 °C, ouvrant des applications dans la filière hydrogène. Ces innovations sont présentées lors des salons professionnels (Offshore Technology Conference, Valve World Expo) où Forge Jianing expose régulièrement. Pour toute question technique ou demande de devis, l’équipe commerciale est disponible au (咨询热线：176 9623 6479). Ce numéro direct permet d’obtenir un accompagnement personnalisé, que ce soit pour une configuration standard ou une solution sur mesure. L’entreprise s’engage à répondre sous 4 heures ouvrées à toute demande écrite, avec des propositions détaillées incluant plan, certificat et délai de livraison.
Le bride PN400 de Forge Jianing représente un choix stratégique pour les installations haute pression exigeant à la fois performance, sécurité et durabilité. Grâce à une maîtrise complète de la chaîne de fabrication, des matériaux sélectionnés avec rigueur et des contrôles qualité systématiques, ce produit répond aux défis opérationnels les plus complexes. Les ingénieurs et acheteurs qui l’adoptent bénéficient d’une réduction des risques, d’une optimisation du coût total de possession et d’une conformité réglementaire assurée. Dans un marché où la fiabilité et la traçabilité sont primordiales, le bride PN400 Forge Jianing se positionne comme un partenaire technique de confiance, capable de s’adapter aux évolutions normatives et technologiques de 2026 et au-delà.
