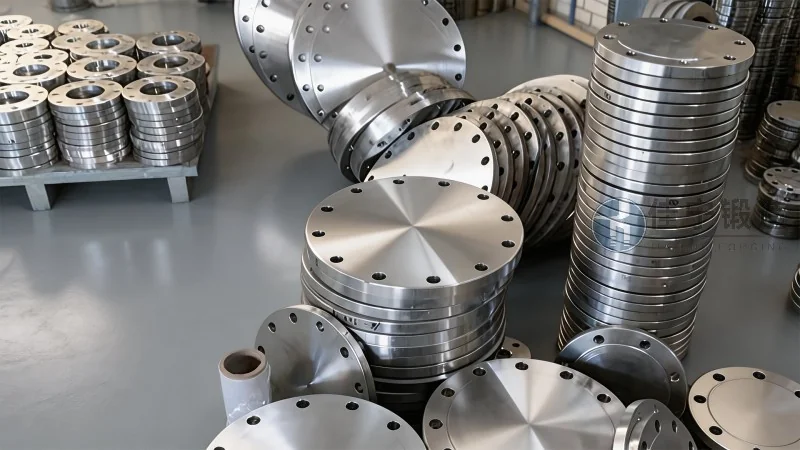

Introduction aux brides de corps de vanne forgée : un composant essentiel pour l’industrie
Dans le secteur industriel, la fiabilité des systèmes de canalisations repose sur la qualité de chaque élément qui les compose. Parmi ces composants, la bride de corps de vanne forgée occupe une place stratégique. Elle assure le raccordement entre la vanne et la tuyauterie, garantissant à la fois l’étanchéité et la résistance mécanique sous des conditions de pression et de température parfois extrêmes. Contrairement aux brides moulées, les brides forgées bénéficient d’une structure de grain métallique plus homogène, ce qui leur confère une supériorité mécanique notable, notamment pour les applications soumises à des cycles de contraintes répétés. Le processus de forgeage consiste à déformer le métal à chaud sous pression, éliminant les porosités internes et les défauts de coulée. Ainsi, la bride de corps de vanne forgée présente une densité accrue et une meilleure résistance à la fatigue. Dans un contexte où les normes de sécurité et de performance ne cessent de se renforcer, les opérateurs et les bureaux d’études se tournent de plus en plus vers cette solution pour des installations critiques, que ce soit dans le pétrole & gaz, la pétrochimie, le traitement de l’eau ou la production d’énergie. L’optimisation de la chaîne d’approvisionnement et le respect des standards internationaux (ASME B16.5, EN 1092‑1, etc.) sont autant de critères qui guident le choix des brides forgées. Forge Jianing, spécialiste reconnu dans la fabrication de pièces forgées, propose une gamme complète de brides de corps de vanne forgée conçues pour répondre aux exigences les plus rigoureuses du marché.
Qu’est-ce qu’une bride de corps de vanne forgée ? Définition et processus de fabrication
Une bride de corps de vanne forgée est une pièce métallique circulaire ou rectangulaire, usinée avec précision, qui permet d’assembler le corps de la vanne à la tuyauterie ou à d’autres équipements. Sa fonction première est d’assurer une liaison mécanique robuste et une étanchéité fiable, souvent renforcée par un joint d’étanchéité. Le processus de fabrication commence par la sélection d’un lingot d’acier (acier au carbone, acier inoxydable, acier allié) qui sera chauffé à une température comprise entre 1 100 °C et 1 250 °C. Ce métal en fusion est ensuite placé sous une presse hydraulique ou un marteau-pilon pour subir une déformation plastique contrôlée. Cette étape, appelée forgeage, permet d’affiner la structure granulaire et d’aligner les fibres métalliques dans le sens des contraintes mécaniques. Après forgeage, la pièce subit un traitement thermique (recuit, normalisation, trempe et revenu) afin d’optimiser sa dureté et sa ténacité. Vient ensuite l’usinage de précision : tournage, fraisage, perçage des trous de boulons, réalisation des faces d’étanchéité (surfaces lisses, à lèvre ou à stries). Des contrôles non destructifs, tels que le ressuage, la magnétoscopie ou les ultrasons, sont systématiquement réalisés pour garantir l’absence de criques ou d’inclusions. Forge Jianing applique ces étapes avec une rigueur constante, assurant une traçabilité complète des lots et une conformité aux normes en vigueur.
Avantages clés des brides de corps de vanne forgée par rapport aux alternatives moulées
Le choix entre une bride forgée et une bride moulée repose sur plusieurs critères techniques et économiques. Voici les avantages spécifiques des brides forgées :
- Résistance mécanique supérieure : Le forgeage élimine les cavités internes et les soufflures présentes dans les pièces moulées. La structure fibrée continue offre une résistance à la traction et à la fatigue nettement améliorée, ce qui est crucial pour les applications à haute pression (jusqu’à 1 000 bar selon les configurations).
- Meilleure étanchéité : La face d’étanchéité usinée sur une bride forgée présente une planéité et une rugosité optimisées, réduisant les risques de fuite. Les normes ASME B16.5 exigent des tolérances serrées que seules les brides forgées peuvent atteindre de manière reproductible.
- Durabilité et longévité : Grâce à l’homogénéité du matériau et au traitement thermique maîtrisé, les brides forgées résistent mieux à la corrosion sous contrainte et à la fissuration par hydrogène. Dans l’industrie pétrochimique, où les atmosphères sont agressives, leur durée de service peut être deux à trois fois plus longue que celle des brides moulées.
- Fiabilité en conditions extrêmes : Les variations de température (de -50 °C à +600 °C) et les cycles de pression répétés n’altèrent pas l’intégrité de la bride forgée. Les aciers alliés au chrome-molybdène (comme l’AISI 4130 ou l’ASTM A182 F22) sont couramment utilisés pour les applications à haute température.
- Conformité réglementaire et traçabilité : Chaque bride forgée peut être marquée selon la norme NACE MR0175/ISO 15156 pour les environnements acides, et les certificats matière (EN 10204 3.1 ou 3.2) sont délivrés par des laboratoires accrédités. Forge Jianing fournit systématiquement ces documents pour chaque commande.
Ces avantages se traduisent par une réduction des arrêts de production et des coûts de maintenance, ce qui justifie un investissement initial légèrement plus élevé par rapport aux brides moulées.
Domaines d’application et cas d’usage concrets
Les brides de corps de vanne forgée sont utilisées dans des secteurs où la sécurité et la performance sont prioritaires :
- Pétrole & gaz offshore et onshore : Les têtes de puits, les collecteurs, les pipelines sous-marins exigent des brides capables de résister à la pression hydrostatique et à la corrosion marine. Un projet récent de développement de champ gazier en mer du Nord a intégré des brides forgées Forge Jianing sur des vannes de 24 pouces, classe 2 500, avec une pression de service de 345 bar.
- Raffinerie et pétrochimie : Les unités de craquage catalytique, les hydrotraitements et les colonnes de distillation fonctionnent à des températures pouvant atteindre 540 °C. Les brides forgées en acier inoxydable 316/316L ou en alliage 625 sont privilégiées pour leur résistance à la corrosion intergranulaire.
- Centrales électriques (thermiques, nucléaires, hydrauliques) : Dans les circuits de vapeur surchauffée ou d’eau alimentaire, les brides forgées garantissent une étanchéité durable. Une centrale française a récemment remplacé 120 brides moulées par des modèles forgés Forge Jianing, réduisant les fuites de 80 % sur deux ans.
- Traitement de l’eau et dessalement : Les vannes d’isolement dans les stations de pompage et les osmoseurs inverses nécessitent des brides résistantes à l’eau de mer et aux produits chimiques. Les brides en acier inoxydable duplex (ASTM A182 F51) offrent une excellente résistance à la corrosion caverneuse.
Critères de sélection et paramètres techniques à considérer
Pour choisir une bride de corps de vanne forgée adaptée à votre application, plusieurs paramètres doivent être évalués avec soin :
- Pression nominale (PN ou Classe) : Les normes ASME B16.5 définissent des classes de 150 à 2 500, tandis que les normes DIN/EN utilisent des PN de 10 à 400. La pression de service et les coefficients de sécurité (généralement 3 ou 4) déterminent l’épaisseur et le matériau.
- Matériau : Acier au carbone (ASTM A105) pour les applications standard, acier inoxydable (ASTM A182 F304/F316) pour la résistance à la corrosion, acier allié (F11, F22) pour la haute température. Le choix doit tenir compte du fluide transporté (corrosif, inflammable, toxique).
- Dimensions et tolérance : Le diamètre nominal (DN), le nombre de trous de boulons, l’entraxe ainsi que la surface d’étanchéité (RF, RTJ, FF) doivent correspondre exactement à la contre-bride. Une erreur de tolérance de 0,1 mm peut compromettre l’étanchéité.
- Certifications : Selon le secteur, des certifications comme ATEX, PED, ASME U Stamp ou ISO 9001 sont exigibles. Forge Jianing est certifié ISO 9001:2015 et dispose d’un système de contrôle qualité conforme aux directives européennes.
- Délais et capacité de production : Pour des projets à grande échelle, la capacité de fabrication et la disponibilité des stocks jouent un rôle clé. Forge Jianing peut produire jusqu’à 5 000 brides par mois, avec des délais de 4 à 8 semaines selon les spécifications.
Pourquoi choisir Forge Jianing comme partenaire pour vos brides forgées ?
Forte de plus de vingt ans d’expérience dans la forge industrielle, Forge Jianing a développé un savoir-faire unique dans la fabrication de brides de corps de vanne. Notre équipe d’ingénieurs métallurgistes accompagne les clients depuis la spécification technique jusqu’à la livraison. Nous utilisons des presses hydrauliques de 800 à 6 000 tonnes, capables de forger des pièces allant de 1/2 pouce à 60 pouces de diamètre. Chaque étape est contrôlée par un logiciel de gestion de production assisté par ordinateur (MES), garantissant une traçabilité complète. Nos clients, parmi lesquels figurent des fabricants de vannes en Europe, en Amérique du Nord et en Asie, nous accordent leur confiance pour la constance de la qualité et le respect des délais. Par exemple, un fabricant de vannes basé à Lyon a réduit de 15 % ses coûts d’approvisionnement en standardisant ses brides avec nos produits, tout en augmentant la fiabilité de ses assemblages. Nous proposons également des services d’usinage sur mesure et de traitement de surface (zinguage, phosphatation, revêtement PTFE) pour répondre aux exigences spécifiques de corrosion ou d’adhérence.
Tendances du marché 2026 : l’essor des brides forgées haute performance
Les projections de l’industrie pour 2026 indiquent une croissance soutenue de la demande de brides forgées, tirée par l’expansion des infrastructures énergétiques et le renforcement des normes de sécurité. Selon une analyse de Global Market Insights, le marché des raccords forgés devrait atteindre 9,2 milliards USD d’ici 2026, avec un taux de croissance annuel moyen de 5,4 %. Les brides de corps de vanne forgée représentent environ 35 % de ce marché. Les facteurs clés incluent : la multiplication des projets de gaz naturel liquéfié (GNL) nécessitant des composants résistants aux très basses températures, la modernisation des raffineries vieillissantes en Europe, et l’essor des énergies renouvelables (centrales solaires thermodynamiques, hydrogène). Les aciers à haute résistance, tels que les nuances ASTM A182 F316L modifié ou les alliages à base de nickel, gagnent en popularité pour les applications sévères. Pour les fabricants, l’enjeu est d’allier performance technique et réduction de l’empreinte carbone. Forge Jianing s’inscrit dans cette dynamique en investissant dans des fours électriques à haut rendement et en optimisant le taux de chute matière grâce à la simulation numérique de forgeage (logiciel DEFORM).
Conclusion : investir dans une bride de corps de vanne forgée, un choix stratégique
Opter pour une bride de corps de vanne forgée, c’est faire le choix de la fiabilité, de la durabilité et de la conformité réglementaire. Que vous soyez ingénieur en bureau d’études, responsable achats ou exploitant d’installation, vous recherchez avant tout des composants qui minimisent les risques de fuite et d’arrêt non planifié. Les brides forgées répondent à cette exigence grâce à leur structure métallurgique optimisée et à leur fabrication contrôlée. Face à un marché en pleine évolution, où les exigences de sécurité et de performance ne cessent de croître, il est essentiel de s’appuyer sur un fournisseur capable de délivrer des produits traçables, certifiés et adaptés à chaque contexte d’utilisation. Forge Jianing met à votre disposition son expertise technique, sa capacité de production flexible et son engagement qualité. Pour toute demande de devis, de consultation technique ou d’étude de faisabilité, notre équipe est disponible. (咨询热线：176 9623 6479). Nous vous accompagnerons dans la sélection de la bride forgée la mieux adaptée à vos besoins, en tenant compte des paramètres de pression, température, fluide et environnement.
