Contexte technique et enjeux industriels du raccordement par bride à souder bout à bout
Dans le domaine de la tuyauterie industrielle, l’étanchéité, la résistance mécanique et la longévité des assemblages constituent des exigences fondamentales. La bride à souder bout à bout, également désignée sous le terme de bride à collerette ou bride WN (Weld Neck), occupe une position centrale dans les réseaux de canalisations soumis à des pressions élevées ou à des températures extrêmes. Contrairement aux brides à souder à emboîtement ou aux brides filetées, le principe de la soudure bout à bout consiste à raccorder l’extrémité chanfreinée de la bride directement à l’extrémité du tube, formant ainsi une continuité métallique complète. Cette conception permet une transmission optimale des contraintes et une réduction significative des concentrations de tension au niveau de la liaison. Selon les prévisions du marché mondial de la tuyauterie industrielle pour l’année 2026, la demande de brides à souder bout à bout devrait croître de 4,8 % par an, portée par les secteurs du pétrole et du gaz, de la pétrochimie, de la production d’énergie thermique et nucléaire, ainsi que par les réseaux de distribution de vapeur. Cette tendance s’explique par la nécessité croissante de systèmes fiables capables de résister à des pressions dépassant 250 bars et à des températures pouvant atteindre 600 °C. Dans ce contexte, le choix d’une bride adaptée ne relève pas seulement d’une question technique : il engage la sécurité des installations, la conformité aux normes internationales (ASME B16.5, EN 1092-1, ISO 7005) et la performance économique globale du projet. L’entreprise Forge Jianing, spécialisée dans la forge de précision depuis plus de vingt ans, propose des brides à souder bout à bout conçues selon les spécifications les plus exigeantes, en aciers au carbone, inoxydables et alliés, avec une traçabilité complète des lots de fabrication.
Principe de fonctionnement et géométrie de la bride à souder bout à bout

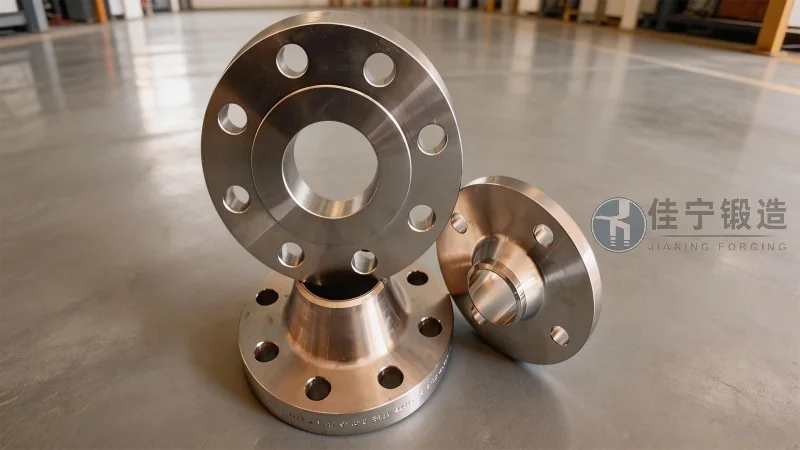

La bride à souder bout à bout se distingue par son col conique progressif qui relie l’alésage de la bride au corps du tube. Ce col joue un rôle déterminant dans la répartition des contraintes mécaniques : il agit comme un renfort naturel qui absorbe les efforts de flexion, de torsion et de dilatation thermique. La soudure bout à bout, réalisée sur le chanfrein en V ou en U selon l’épaisseur de la paroi, assure une pénétration complète du métal d’apport, éliminant ainsi les zones de discontinuité qui pourraient générer des fissures en fatigue. Du point de vue géométrique, la bride WN respecte des dimensions précises : l’épaisseur de la collerette, la longueur du col, le diamètre extérieur du cercle de boulons et le nombre de trous sont définis par la classe de pression (150, 300, 600, 900, 1500, 2500 selon ASME). Pour les applications critiques, comme les circuits de vapeur surchauffée dans les centrales thermiques, une bride de classe 1500 en acier A182 F22 peut supporter une pression de service de 250 bars à 450 °C. L’usinage des faces d’étanchéité (RF, RTJ, FF, MF) doit garantir une rugosité de surface conforme à la norme, typiquement 3,2 à 6,3 µm Ra pour les faces surélevées. Forge Jianing met en œuvre des machines-outils à commande numérique et des contrôles dimensionnels par palpage tridimensionnel pour assurer une tolérance de ±0,1 mm sur les cotes critiques.

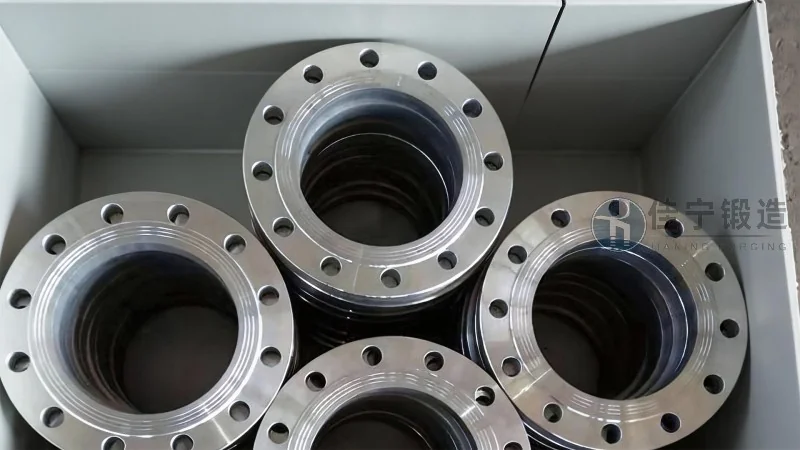

Principales caractéristiques techniques et avantages mécaniques
Parmi les atouts majeurs de la bride à souder bout à bout, la continuité métallique entre le tube et la bride est la plus significative. Cette caractéristique élimine les jeux et les surépaisseurs locales que l’on retrouve dans les brides à emboîtement, où la soudure se fait à l’intérieur du collet. La conséquence directe est une meilleure résistance à la fatigue vibratoire, ce qui est essentiel dans les canalisations sujettes à des pulsations de pression (pompes, compresseurs). Par ailleurs, la longueur du col permet d’éloigner la zone de soudure de la surface d’étanchéité, réduisant ainsi les risques de déformation thermique lors du soudage. Cette particularité facilite également le contrôle non destructif : les inspections par ressuage, magnétoscopie ou radiographie peuvent être réalisées sur la soudure sans interférence avec la face de joint. Un autre point clé concerne le remplacement : une bride WN usagée peut être retirée par meulage de la soudure sans endommager le tube, ce qui simplifie la maintenance des réseaux existants.
Normes et certifications applicables aux brides à souder bout à bout
La conformité aux normes internationales est un prérequis pour garantir l’interchangeabilité et la sécurité des assemblages. Les brides à souder bout à bout fabriquées par Forge Jianing répondent aux spécifications de l’ASME B16.5 pour les dimensions en pouces, de l’EN 1092-1 pour les dimensions métriques, et de l’ISO 7005-1 pour le dimensions standardisées. Pour les applications en zone ATEX ou sous pression, des certifications supplémentaires peuvent être exigées, telles que le marquage CE selon la directive 2014/68/UE (DESP) ou la certification PED pour les équipements sous pression. Les matériaux font l’objet d’une traçabilité complète : chaque lot de forge est accompagné d’un certificat 3.1 selon EN 10204, avec les résultats d’analyse chimique, de traction, de résilience Charpy V et de dureté Brinell. Pour les aciers inoxydables austénitiques (304, 316L, 321, 347), une trempe de mise en solution est systématiquement effectuée pour éviter la précipitation de carbures et garantir une résistance à la corrosion intergranulaire, conformément à la norme ASTM A262. Forge Jianing dispose d’un laboratoire interne accrédité ISO 17025 pour réaliser ces essais sans délai.
Domaines d’application et retours d’expérience terrain
Les brides à souder bout à bout sont largement utilisées dans les installations de raffinage, les plateformes offshore, les centrales électriques et les usines chimiques. Un cas typique concerne les échangeurs de chaleur dans une raffinerie de pétrole brut : les brides WN en acier A182 F11 (1,25 % Cr – 0,5 % Mo) sont soudées sur les collecteurs de vapeur haute pression, où elles supportent des cycles thermiques quotidiens de 30 °C à 520 °C. Grâce au col conique, les contraintes thermiques sont réparties progressivement, évitant les fissurations précoces. Dans le secteur du gaz naturel liquéfié (GNL), des brides en acier inoxydable 316L avec face RTJ (Ring Type Joint) sont employées sur les canalisations cryogéniques à -196 °C. La géométrie du col permet un soudage automatique orbital, garantissant une répétabilité de la qualité de soudure sur des milliers de joints. Forge Jianing a fourni plus de 50 000 brides WN pour un projet de terminal GNL en Afrique de l’Ouest, avec un taux de conformité de 99,8 % aux exigences de contrôle non destructif.
Critères de sélection et paramètres de dimensionnement
Le choix d’une bride à souder bout à bout repose sur plusieurs paramètres interdépendants : la pression de service (exprimée en bar ou psi), la température de conception (minimale et maximale), le diamètre nominal (DN) et le matériau constitutif. Pour une pression de 100 bars à 300 °C en acier au carbone, une bride de classe 300 selon ASME B16.5 est habituellement suffisante. Au-delà de 200 bars, une classe 600 ou 900 devient nécessaire. L’épaisseur du col doit être calculée pour éviter l’écrasement sous l’effort de serrage des boulons, tout en respectant la contrainte admissible du matériau, définie par le code de construction ASME Section VIII Div. 1. Il convient également de vérifier la longueur du col : une bride à col long est recommandée pour les tubes de forte épaisseur (supérieure à 10 mm) afin de réduire le gradient thermique lors du soudage. Enfin, le type de face d’étanchéité dépend du fluide transporté : face RF (raised face) pour les applications générales, face RTJ pour les pressions élevées (supérieures à 150 bars) ou les fluides gazeux dangereux, face FF (flat face) pour les raccordements avec joints à pleine surface. Forge Jianing met à disposition un logiciel de dimensionnement en ligne permettant aux ingénieurs de sélectionner rapidement la bride adaptée à leur cahier des charges, avec génération automatique du devis et du certificat matière.

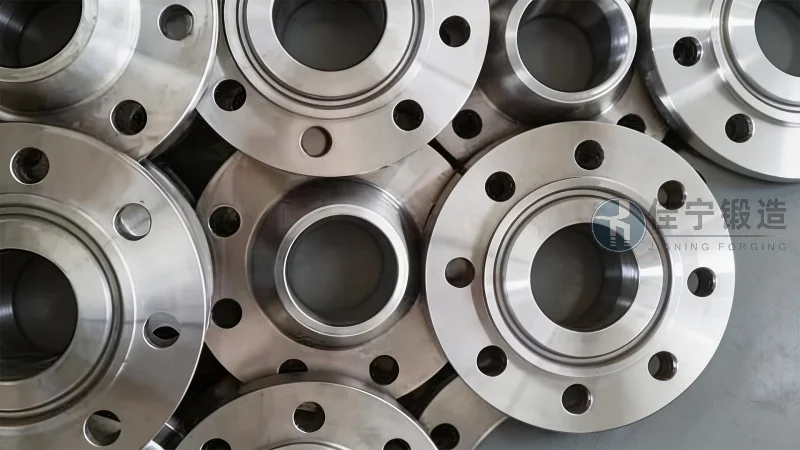

Processus de fabrication et contrôle qualité chez Forge Jianing
La fabrication des brides à souder bout à bout suit un processus rigoureux de forgeage à chaud, suivi d’un traitement thermique et d’un usinage de précision. Les billettes d’acier sont chauffées à une température comprise entre 1100 °C et 1250 °C selon la nuance, puis déformées par pressage hydraulique ou martelage pour former l’ébauche de la bride. Le col conique est obtenu par étirage progressif à l’aide d’outillages spécifiques, garantissant une fibre métallique continue sans repli. Après forgeage, un traitement de normalisation ou de trempe et revenu est appliqué afin d’affiner la structure cristalline et d’obtenir les propriétés mécaniques requises. L’usinage CNC des faces, du chanfrein et des trous de boulons est réalisé sur des centres d’usinage 5 axes avec une précision de l’ordre de 0,05 mm. Chaque bride est contrôlée individuellement : contrôle dimensionnel complet, ressuage magnétique sur les faces d’étanchéité, mesure de dureté Rockwell ou Brinell, et pour les séries spéciales, un essai de pression hydrostatique à 1,5 fois la pression nominale. Les brides destinées aux applications nucléaires ou à l’offshore bénéficient en outre d’un contrôle par ultrasons à 100 % du volume du col. Forge Jianing dispose de certifications ISO 9001:2015 et d’une approbation de fournisseur de plusieurs grands groupes pétroliers (TotalEnergies, Shell, BP).
Tendances 2026 : évolutions technologiques et standards émergents
À l’horizon 2026, plusieurs évolutions marquent le secteur des brides à souder bout à bout. L’essor de la fabrication additive (impression 3D métal) pour les brides de formes complexes commence à se développer, mais le forgeage reste la technologie dominante pour les fortes épaisseurs et les hautes performances. Parallèlement, les normes environnementales poussent à l’utilisation d’aciers à faible teneur en carbone et à la réduction des émissions de CO₂ lors de la forge. De nouvelles nuances d’aciers duplex (UNS S31803, S32750) gagnent du terrain dans les applications pétrochimiques en raison de leur excellente résistance à la corrosion sous contrainte. En matière de connectivité numérique, les brides intelligentes intégrant des capteurs de pression et de température, associées à des joints d’étanchéité à mémoire de forme, commencent à être testées pour la maintenance prédictive. Forge Jianing investit dans la recherche pour développer des brides à souder bout à bout avec col optimisé par simulation numérique (éléments finis), permettant de réduire le poids de 15 % tout en maintenant la résistance mécanique. Ces innovations visent à répondre aux exigences des nouvelles centrales à hydrogène, où les brides doivent résister à la fragilisation par l’hydrogène.
Bonnes pratiques de soudage et d’installation
La performance finale d’une bride à souder bout à bout dépend en grande partie de la qualité de la mise en œuvre. Le soudage doit être réalisé selon un mode opératoire de soudure (WPS) qualifié, conformément à la norme ISO 15614 ou ASME Section IX. Le préchauffage est obligatoire pour les aciers au carbone d’épaisseur supérieure à 25 mm et pour les aciers faiblement alliés (généralement 100 °C à 200 °C). Le traitement thermique après soudage (PWHT) est recommandé pour les épaisseurs importantes ou les matériaux sensibles à la fissuration à chaud, comme les aciers 1,25 % Cr – 0,5 % Mo. Lors du montage, l’alignement des deux brides doit être parfait pour éviter les contraintes parasites : l’écart entre les faces doit être inférieur à 0,5 mm, et le décalage angulaire ne doit pas dépasser 0,1 mm par mètre. Le serrage des boulons suit un ordre croisé avec une clé dynamométrique, et le couple de serrage est calculé en fonction du diamètre nominal et de la classe de pression. Un joint adapté (spiralé, métalloplastique, PTFE) doit être choisi en fonction du fluide et de la température. Forge Jianing fournit une fiche technique de montage avec chaque commande, ainsi qu’un support technique par téléphone ou visioconférence pour les chantiers complexes.
Conclusion : pourquoi choisir Forge Jianing pour vos brides à souder bout à bout
La bride à souder bout à bout demeure un composant stratégique pour tout réseau de tuyauterie exigeant sécurité, fiabilité et longévité. Dans un marché où la traçabilité, la conformité et la performance mécanique sont devenues des critères de décision déterminants, le choix d’un fournisseur expérimenté fait la différence. Forge Jianing met à disposition son savoir-faire de forgeage, un contrôle qualité rigoureux, des certifications internationales et une capacité de production de 10 000 brides par mois, du DN15 au DN1200, dans toutes les classes de pression. Notre équipe d’ingénieurs accompagne les bureaux d’études depuis la phase de conception jusqu’à la livraison, avec des délais compétitifs (4 à 6 semaines pour les séries standard). Pour toute demande de devis, d’assistance technique ou d’échantillon, vous pouvez nous contacter directement (consultation gratuite) : Forge Jianing (咨询热线：176 9623 6479). Nous sommes à votre écoute pour étudier vos besoins spécifiques et vous proposer des brides à souder bout à bout parfaitement adaptées à vos conditions de service.
