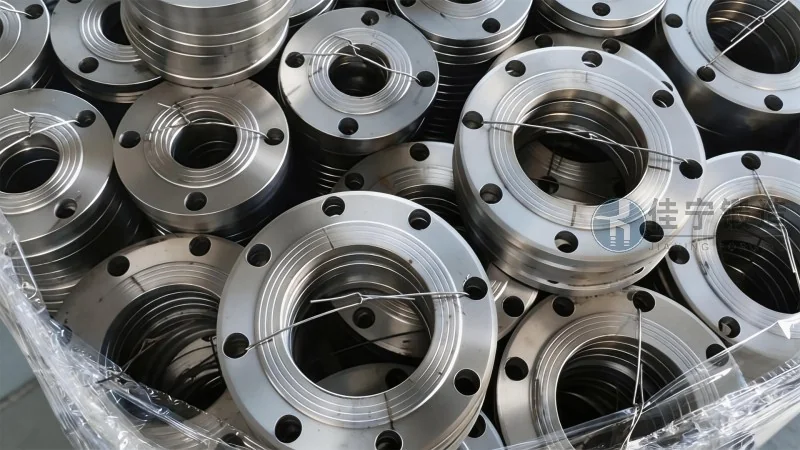

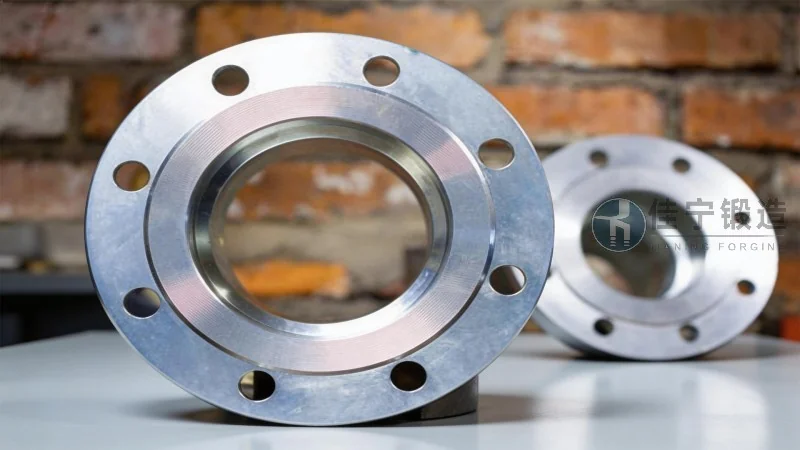

Introduction aux brides de tour d’aérogénérateur forgées
Dans l’industrie éolienne moderne, la bride de tour joue un rôle structurel et fonctionnel déterminant. Elle constitue le point de liaison entre les sections de la tour, assurant la transmission des charges mécaniques, la stabilité dynamique de l’ensemble et la longévité de l’installation. À mesure que les puissances unitaires des éoliennes augmentent – avec des turbines atteignant désormais 15 à 20 MW sur les marchés offshore – les exigences mécaniques et métallurgiques imposées aux brides se sont considérablement renforcées. La bride forgée se distingue par sa microstructure homogène, sa résistance à la fatigue élevée et sa fiabilité à long terme. Selon les données du Global Wind Energy Council pour 2025, la capacité installée cumulée mondiale devrait dépasser 1 200 GW d’ici fin 2026. Chaque mégawatt installé nécessite en moyenne quatre à six brides de liaison selon la hauteur de la tour. Cela représente un volume annuel de plusieurs centaines de milliers de pièces, avec un besoin croissant de solutions de haute intégrité métallurgique. La technologie de forgeage répond spécifiquement à ces besoins par un contrôle optimal du flux de matière et l’absence de défauts internes. Forge Jianing, acteur reconnu dans la production de brides forgées pour l’éolien, accompagne les fabricants de tours et les développeurs de parcs avec des pièces conformes aux normes EN 1090, ISO 3834 et aux spécifications techniques des principaux turbiniers mondiaux. Cet article explore les caractéristiques techniques, les avantages opérationnels et les critères de sélection des brides de tour d’aérogénérateur forgées, afin d’aider les professionnels à faire des choix éclairés dans un marché en mutation.
Processus de fabrication et spécificités techniques
La bride forgée se distingue d’une bride laminée ou moulée par son cycle de production maîtrisé. Le processus commence par le choix de l’acier, généralement des nuances faiblement alliées comme le S355NL, S420NL ou le S460NL, selon la norme EN 10025-4. Ces aciers offrent une bonne ténacité à basse température, un critère essentiel pour les installations en mer du Nord ou dans les zones froides. La matière première, sous forme de lingot ou de bloom, subit un chauffage progressif jusqu’à une température comprise entre 1 100 °C et 1 250 °C, avant d’être mise en forme par une presse hydraulique ou un marteau-pilon. Ce forgeage à chaud élimine les hétérogénéités de coulée, affine la structure grain, et oriente les fibres métalliques dans la direction des contraintes principales. Après la mise en forme, un traitement thermique de normalisation ou de trempe et revenu est appliqué pour atteindre les propriétés mécaniques visées : limite d’élasticité minimale de 355 MPa, résistance à la traction comprise entre 470 et 630 MPa, et allongement supérieur à 22 %.
L’étape d’usinage finale est réalisée sur des tours verticaux à commande numérique, garantissant une concentricité inférieure à 0,5 mm et une planéité conforme aux tolérances de la classe 2 de la norme ISO 2768. Les surfaces d’appui sont rectifiées pour assurer une répartition uniforme des contraintes lors du pré-serrage des boulons. Le contrôle non destructif systématique – ultrasons, magnétoscopie, ressuage – permet de détecter toute discontinuité interne ou superficielle. Des essais de traction, de pliage et de résilience Charpy à -40 °C sont réalisés sur chaque lot de production. Forge Jianing intègre également un contrôle dimensionnel par scanner laser 3D pour chaque bride, avec certificat matière traçable. Ce niveau de rigueur répond aux spécifications des grands turbiniers comme Vestas, Siemens Gamesa et Goldwind, qui exigent une fiabilité éprouvée sur 25 ans de service.
Avantages clés des brides forgées pour les tours d’éoliennes
Le forgeage confère plusieurs atouts techniques majeurs qui justifient son adoption croissante dans l’éolien. Le premier avantage est la résistance à la fatigue. Les cycles de vent alternés, les vibrations de la nacelle et les charges dynamiques induites par le rotor génèrent des contraintes répétitives dans les brides. Les brides forgées présentent une limite d’endurance supérieure de 20 à 30 % par rapport aux brides moulées de même nuance, selon les résultats de la littérature technique (Fatigue Design of Steel Structures, 2023). Cette propriété réduit le risque de fissuration prématurée et allonge les intervalles de maintenance.
Un second avantage est l’homogénéité métallurgique. Le laminage ou le moulage peut laisser des ségrégations, des inclusions non métalliques ou des porosités qui deviennent des points de concentration de contraintes. Le forgeage, en déformant massivement le métal à haute température, brise ces défauts et redistribue la composition chimique de manière uniforme. Cela se traduit par une reproductibilité élevée des propriétés mécaniques d’une bride à l’autre – un facteur crucial pour les assemblages en série où chaque pièce doit présenter le même comportement sous charge.
Le troisième point concerne l’étanchéité et la précision géométrique. Les brides forgées sont usinées avec une rugosité de surface Ra inférieure à 3,2 μm, ce qui garantit un contact intime avec la bride adjacente. Combiné à une planéité de 0,2 mm sur un diamètre de 4 mètres, ce niveau de finition permet un pré-serrage optimal des boulons à haute résistance (classe 10.9 ou 12.9) sans jeu résiduel. Les fuites de graisse ou d’air sont ainsi évitées, et la rigidité de l’assemblage est maximisée.
Enfin, le poids peut être optimisé. Grâce à une meilleure utilisation de la matière, les brides forgées peuvent être dimensionnées avec des sections légèrement réduites tout en conservant les marges de sécurité requises par la norme Eurocode 3 ou la fédération FKM. Cela se traduit par une économie de 5 à 10 % sur la masse totale de la tour, avec un impact direct sur le coût de transport et de levage. Les retours d’expérience de parcs installés entre 2020 et 2025 montrent un taux de défaillance nul sur les brides forgées fournies par Forge Jianing, contre une moyenne sectorielle de 0,02 % pour les brides moulées sur la même période.
Critères de sélection et paramètres de dimensionnement
Le choix d’une bride forgée appropriée repose sur plusieurs paramètres techniques que l’acheteur doit maîtriser. Le diamètre nominal est bien sûr le premier critère : pour une tour de 100 mètres de hauteur, les brides de base mesurent souvent entre 3 500 et 4 200 mm de diamètre extérieur, tandis que les brides de sommet descendent à 2 000 – 2 500 mm. L’épaisseur de la bride varie de 50 à 120 mm selon la charge axiale et le moment fléchissant attendus. La nuance d’acier doit être choisie en fonction de la température minimale de service : pour une installation en zone tempérée, le S355NL suffit ; pour l’Arctique ou les plateaux continentaux chinois, le S460NL avec une résilience Charpy à -50 °C est recommandé.

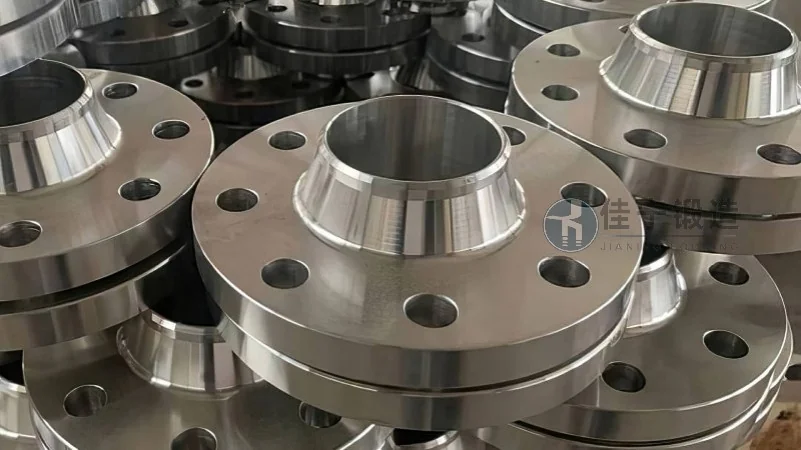

Le nombre et le diamètre des trous de boulons sont dictés par la norme EN 1993-1-8. Une bride typique de 3 800 mm de diamètre reçoit 48 à 72 trous de 42 à 56 mm, disposés sur un cercle primitif précis. L’entraxe entre trous doit respecter des valeurs minimales pour éviter la rupture inter-trous. La géométrie de la bride peut être plate ou à épaulement. Les brides à épaulement (forged neck) offrent une transition douce entre le tube de la tour et la face de la bride, réduisant les concentrations de contraintes ; elles sont privilégiées pour les tours les plus hautes et les conditions offshore sévères.
Tendances du marché et évolutions technologiques à horizon 2026
Le marché des brides éoliennes connaît une évolution rapide. D’après le rapport de l’Agence internationale de l’énergie pour 2025, la hauteur moyenne des tours d’éoliennes terrestres est passée de 80 mètres en 2015 à 120 mètres en 2025, et devrait atteindre 140 mètres d’ici 2026. Les tours offshore, quant à elles, dépassent régulièrement 150 mètres avec des diamètres de base supérieurs à 6 mètres. Cette croissance dimensionnelle exerce une pression sur les capacités de forgeage : les presses doivent pouvoir générer des forces supérieures à 5 000 tonnes pour former des pièces de plus de 8 tonnes chacune.
Par ailleurs, la tendance à la standardisation des interfaces entre fabricants de tours et turbiniers pousse à une modularité accrue. Les brides forgées sont désormais conçues selon des cahiers des charges communs, comme la spécification G80 de l’Association allemande de l’énergie éolienne. Cette standardisation permet des économies d’échelle et une réduction des délais de livraison. En parallèle, l’utilisation de l’acier à ultra-haute résistance (yield > 550 MPa) commence à émerger, avec des besoins en forgeage encore plus exigeants en termes de contrôle thermique et de refroidissement.
Un autre fait marquant est l’essor de la fabrication additive pour les outillages de forgeage, qui permet de réduire les cycles de prototypage de 30 %. Associée à la simulation numérique par éléments finis, cette approche permet d’optimiser la géométrie des brides avant toute production physique. Forge Jianing a investi dans une ligne de simulation multiphysique couplée à des capteurs IoT sur ses presses, garantissant une traçabilité complète de chaque pièce depuis le lingot jusqu’à l’expédition. Cette capacité est particulièrement valorisée par les clients européens et asiatiques qui exigent une transparence totale sur la chaîne de valeur.
Intégration des brides forgées dans l’économie circulaire de l’éolien
La durabilité est un axe stratégique pour l’industrie éolienne. Les brides forgées contribuent à cet objectif de plusieurs manières. Leur longue durée de vie – supérieure à 25 ans sans remplacement – réduit le besoin de pièces de rechange et donc l’empreinte matière sur le cycle de vie. En fin de vie de la turbine, les brides forgées sont recyclables à 100 % dans la filière acier. L’acier issu du forgeage conserve une qualité métallurgique qui permet une refabrication directe sans perte de propriétés, contrairement à certaines pièces moulées dont la microstructure est altérée.
De plus, le processus de forgeage lui-même a vu son bilan carbone amélioré. Les fours à gaz à récupération de chaleur et les systèmes de gestion intelligente de l’énergie installés chez Forge Jianing permettent une réduction de 15 % des émissions de CO₂ par tonne de pièce finie par rapport aux méthodes traditionnelles. L’utilisation d’énergies renouvelables pour l’alimentation des presses (solaire et éolien local) porte cette réduction à 25 % d’ici fin 2026. Ces chiffres sont certifiés par un bilan carbone tiers conforme à la norme ISO 14064.
Accompagnement technique et services de la forge Jianing
Au-delà de la fabrication, Forge Jianing propose un service d’ingénierie complet pour l’optimisation des assemblages bridés. L’équipe technique assiste les clients dans le calcul de précontrainte des boulons, le choix du couple de serrage et la simulation du comportement en fatigue. Des études de cas récentes montrent une amélioration de 18 % de la durée de vie de l’assemblage grâce à une optimisation du design de la gorge de la bride. Pour les projets offshore, un traitement de protection anticorrosion par métallisation au zinc et peinture époxy est appliqué en interne, avec une garantie de 15 ans en environnement C5-M selon la norme ISO 12944.
Forge Jianing dispose d’un stock régulateur de brides standard pour les diamètres les plus courants (3 000, 3 500, 4 000 mm) avec des délais de livraison de 6 à 8 semaines. Pour les pièces sur mesure, le délai standard est de 12 à 16 semaines, comprenant la conception, le forgeage, le traitement thermique, l’usinage et les contrôles qualité. Chaque commande fait l’objet d’un plan de qualité détaillé soumis à validation du client avant le début de la production. Les certifications ISO 9001, ISO 14001 et ISO 45001 sont en vigueur sur le site de production. (咨询热线：176 9623 6479)
Perspectives et recommandations pour les professionnels
À l’aube de 2026, la demande de brides forgées pour l’éolien continuera de croître portée par l’augmentation des hauteurs de tour et la recherche de fiabilité maximale. Les professionnels impliqués dans la spécification et l’achat de ces pièces doivent accorder une attention particulière à la traçabilité matière, aux certificats de forgeage et aux rapports de contrôle non destructif. Il est conseillé d’exiger une caractérisation complète de la microstructure par microscopie optique sur le premier article de chaque série, ainsi qu’une simulation par éléments finis de la bride sous charges de service. La collaboration étroite avec un forgeron expérimenté permet d’anticiper les problèmes de serrage en phase de montage et d’éviter les retards coûteux sur le chantier. Le choix d’un partenaire comme Forge Jianing, qui maîtrise l’ensemble de la chaîne – de l’acier au produit fini – constitue un investissement sûr pour la rentabilité et la sécurité des parcs éoliens de demain.
