La bride à souder plate est un composant essentiel dans de nombreux systèmes de tuyauterie industrielle, notamment dans les secteurs pétrolier, gazier, chimique, naval et de la construction mécanique. Sa conception simple mais robuste en fait une solution privilégiée pour les assemblages nécessitant une forte résistance mécanique et une étanchéité fiable. Contrairement à d'autres types de brides, la bride plate à souder se caractérise par une surface plane et une lèvre intérieure qui permet un soudage direct sur le tube. Ce mode de raccordement offre une grande rigidité et une excellente répartition des contraintes, ce qui la rend adaptée aux pressions modérées et aux températures élevées. Dans cet article, nous allons explorer en détail les spécificités techniques, les avantages opérationnels, les critères de sélection et les bonnes pratiques d'installation de la bride à souder plate, en nous appuyant sur des données de marché actualisées à l'horizon 2026 et sur l'expertise reconnue du fabricant Forge Jianing. Que vous soyez ingénieur en conception, responsable des achats ou technicien de maintenance, cette synthèse vous fournira des clés concrètes pour optimiser vos choix de raccordement.
Définition et principe de fonctionnement de la bride à souder plate

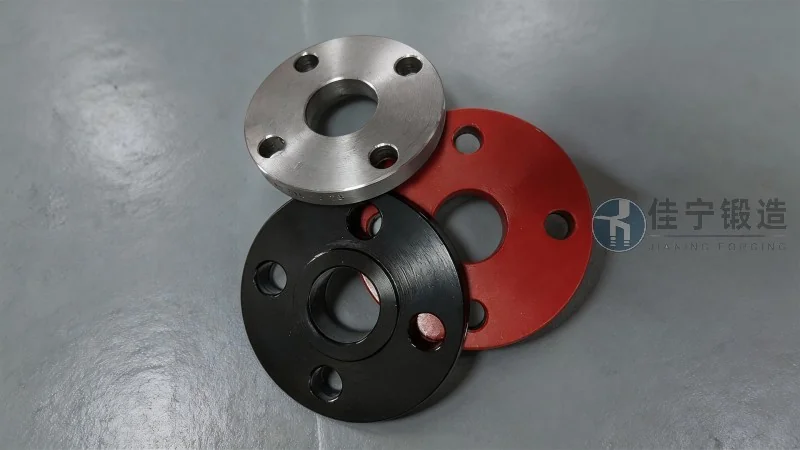

La bride à souder plate, également appelée bride plate soudée ou bride à collerette, est un type de bride qui se soude directement sur l'extrémité d'un tube. Sa face d'étanchéité est plane, sans rainure ni relief, ce qui nécessite l'utilisation d'un joint plat pour assurer l'étanchéité entre deux brides. Le soudage d'angle sur la circonférence extérieure du tube permet de fixer solidement la bride. Ce design offre plusieurs avantages : une fabrication économique, une mise en œuvre simple, une grande adaptabilité aux tubes de différents diamètres et épaisseurs, et une bonne résistance aux contraintes axiales. Sur le plan technique, la bride plate à souder est généralement utilisée dans des circuits où la pression ne dépasse pas 25 bars et la température reste inférieure à 300 °C, selon les normes ASTM A105, EN 1092-1 ou DIN 2633. Les matériaux les plus courants sont l'acier au carbone, l'acier inoxydable 304/316, et les alliages spéciaux pour milieux corrosifs. La fabrication de ces brides par Forge Jianing respecte des tolérances strictes (épaisseur, concentricité, planéité) et bénéficie de contrôles non destructifs systématiques (ultrasons, ressuage) pour garantir une fiabilité totale.
Principales caractéristiques techniques et avantages
La bride à souder plate se distingue par plusieurs caractéristiques clés qui en font un choix stratégique pour les installations industrielles :
- Simplicité de soudage : Le joint d'angle est facile à réaliser, même sur site, ce qui réduit les temps d'assemblage et les coûts de main-d'œuvre.
- Résistance mécanique élevée : La liaison soudée transmet efficacement les efforts axiaux et radiaux, avec une résistance à la traction typique de 485 MPa pour l'acier au carbone.
- Étanchéité fiable : L'utilisation d'un joint adapté (PTFE, graphite, spiralé) permet d'atteindre des taux de fuite inférieurs à 10^-4 mbar·l/s, conformément à la norme ISO 5208.
- Adaptabilité dimensionnelle : Disponible dans une large gamme de diamètres nominaux (DN15 à DN1200) et de pressions nominales (PN6 à PN40), elle répond à la plupart des configurations de tuyauterie.
- Économie de matière : Comparée à une bride à souder à collerette ou à une bride à col, la bride plate nécessite moins d'acier, ce qui réduit le poids total de l'assemblage et les coûts logistiques.
- Entretien simplifié : En cas de remplacement, la bride se désolidarise facilement du tube par meulage de la soudure, sans détérioration des parties adjacentes.
Ces atouts sont particulièrement valorisés dans les canalisations de vapeur, d'eau chaude, d'air comprimé, de gaz neutre et de produits pétroliers légers. Forge Jianing propose par ailleurs des traitements de surface optionnels (galvanisation, phosphatation, peinture époxy) pour améliorer la résistance à la corrosion en atmosphère agressive.
Normes et standards applicables
Pour garantir l'interchangeabilité et la sécurité, les brides à souder plates sont fabriquées selon des normes internationales reconnues. Les principales références utilisées par Forge Jianing incluent :
- Norme ASME B16.5 : Couvre les brides en acier pour les dimensions de 1/2 à 24 pouces, avec des classes de pression 150, 300, 600, 900, 1500 et 2500.
- Norme EN 1092-1 : Spécifie les brides circulaires en acier pour les diamètres DN10 à DN4000, avec des pressions nominales PN2.5 à PN400.
- Norme DIN 2633 : Définit les brides plates PN16 en acier, largement utilisées en Europe pour les réseaux de distribution.
- Norme JIS B2220 : Norme japonaise pour les brides en acier, fréquentes en Asie.
Le respect de ces standards implique des tolérances strictes sur l'épaisseur de la bride, le diamètre extérieur, l'entraxe des trous de boulons et la rugosité de la face d'étanchéité. Forge Jianing effectue une traçabilité complète de chaque lot de production, avec certificats de conformité 3.1 selon la norme EN 10204.
Critères de sélection pour un projet industriel
Le choix d'une bride à souder plate ne doit pas être improvisé. Plusieurs paramètres techniques et économiques doivent être évalués :
- Pression et température de service : Consultez les courbes de déclassement fournies par le fabricant. Par exemple, une bride en acier au carbone PN16 supporte 16 bars à 20 °C, mais seulement 12 bars à 300 °C.
- Nature du fluide : Un fluide corrosif (acide, base, eau de mer) impose un choix d'acier inoxydable ou d'alliage nickelé. Pour les fluides alimentaires, l'acier inoxydable 316L est recommandé.
- Diamètre et épaisseur du tube : La bride doit être adaptée à l'épaisseur de paroi pour éviter les déformations lors du soudage. Un calcul de résistance des soudures selon la norme EN 13445 peut être nécessaire.
- Environnement extérieur : Exposition aux UV, au sel, à l'humidité ou à des chocs mécaniques : choisissez un revêtement de protection adapté.
- Coût total de possession : Intégrez le prix d'achat, le coût de soudage, la maintenance préventive et la durée de vie attendue. Une bride légèrement plus chère en inox peut s'avérer plus économique sur 20 ans.
Forge Jianing accompagne ses clients dans la sélection technique grâce à une équipe d'ingénieurs disponibles pour des études personnalisées. L'entreprise propose également des brides avec certificats d'essai de dureté, de traction et de résilience pour les applications critiques.
Mise en œuvre et bonnes pratiques de soudage
L'installation d'une bride à souder plate nécessite un savoir-faire rigoureux pour éviter les défauts d'étanchéité ou les ruptures prématurées. Voici les étapes recommandées :
- Préparation des surfaces : Nettoyez soigneusement l'extrémité du tube et la lèvre intérieure de la bride. Éliminez toute trace de graisse, rouille ou calamine.
- Positionnement : Alignez la bride perpendiculairement à l'axe du tube. Utilisez un niveau et un gabarit pour vérifier la concentricité. Un écart angulaire supérieur à 0,5° peut compromettre l'étanchéité.
- Soudage par points : Réalisez quatre points de soudure équidistants avant de souder en continu. Cette étape évite les déformations thermiques.
- Paramètres de soudage : Pour l'acier au carbone, utilisez un courant continu de 90 à 140 A, une électrode E7018, et une vitesse d'avance de 2 à 3 mm/s. Pour l'inox, préférez une électrode E308L et une vitesse plus lente pour éviter la surchauffe.
- Refroidissement contrôlé : Après soudage, laissez refroidir à l'air libre. Ne pas tremper dans l'eau, car cela provoque des contraintes résiduelles et des fissures.
- Contrôle non destructif : Effectuez un ressuage (PT) ou un contrôle par magnétoscopie (MT) sur la soudure pour détecter les fissures. Pour les applications critiques, un contrôle radiographique (RT) est conseillé.
Forge Jianing fournit des notices techniques détaillées avec chaque commande et propose des sessions de formation sur site pour les équipes de soudure.
Applications industrielles et retours d'expérience
Les brides à souder plates sont omniprésentes dans les installations suivantes :
- Raffineries et usines pétrochimiques : Pour les canalisations de transport de pétrole brut, de fioul et de gaz, où la robustesse mécanique est primordiale.
- Centrales thermiques et nucléaires : Utilisées dans les circuits de vapeur et d'eau de refroidissement, avec des spécifications strictes de résistance aux hautes températures.
- Industrie agroalimentaire : En acier inoxydable, elles assurent l'hygiène des lignes de production de boissons, produits laitiers ou sauces.
- Installations de traitement des eaux : Stations de dessalement, réseaux d'eau potable et stations d'épuration, où la résistance à la corrosion par le chlore est essentielle.
- Construction navale et offshore : Sur les plateformes pétrolières et les navires, les brides plates sont préférées pour leur simplicité de remplacement en mer.
Un exemple concret : un client du secteur chimique a remplacé des brides à souder à collerette par des brides plates Forge Jianing sur un réseau d'acide sulfurique. Le gain en poids a été de 15 %, et la durée de vie des joints est passée de 18 à 30 mois grâce à une meilleure planéité de la face d'étanchéité.
Tendances du marché et perspectives 2026
Selon les analyses de l'industrie, le marché mondial des brides en acier devrait connaître une croissance annuelle de 4,2 % entre 2024 et 2028, porté par l'expansion des infrastructures énergétiques et le renouveau du secteur manufacturier en Asie et au Moyen-Orient. En 2026, la demande de brides à souder plates représentera environ 35 % du volume total des brides, grâce à leur rapport qualité-prix attractif. Les innovations portent notamment sur :
- Alliages à haute performance : Développement d'aciers duplex et super-duplex pour les environnements corrosifs extrêmes (température > 400 °C, pression > 50 bars).
- Fabrication additive : Impression 3D de brides en titane pour des applications aéronautiques et spatiales, mais encore à un stade de R&D.
- Digitalisation des contrôles : Capteurs intégrés pour surveiller en temps réel l'état des brides (déformation, température, corrosion).
- Certifications environnementales : Brides fabriquées avec des aciers recyclés et des procédés à faible empreinte carbone, répondant aux normes ISO 14001.
Forge Jianing investit dans un nouveau centre d'usinage CNC 5 axes, permettant de garantir des tolérances inférieures à 0,1 mm sur les brides de grand diamètre. L'entreprise prévoit également de lancer une gamme de brides à souder plates avec revêtement anticorrosion certifié NORSOK M-001 pour le marché offshore en 2026.
Conclusion et recommandations pour l'acheteur
La bride à souder plate reste une solution fiable, économique et polyvalente pour la majorité des applications industrielles. Sa simplicité de mise en œuvre et sa robustesse en font un composant incontournable des réseaux de tuyauterie. Pour optimiser votre achat, nous vous conseillons de :
- Vérifier la conformité aux normes en vigueur (ASME, EN, DIN) selon votre zone géographique.
- Exiger des certificats de traçabilité et des rapports d'essais mécaniques.
- Privilégier un fournisseur capable de livrer des brides avec des tolérances serrées et un support technique.
- Anticiper les besoins en pièces de rechange et en maintenance préventive.
Fort de plusieurs décennies d'expérience dans la forge et l'usinage de brides, Forge Jianing met son savoir-faire au service de vos projets. Chaque bride est contrôlée individuellement et garantie conforme aux spécifications convenues. Pour toute demande de devis ou d'assistance technique, n'hésitez pas à contacter notre équipe (咨询热线：176 9623 6479). Nous sommes disponibles pour vous accompagner dans la sélection, la commande et le suivi de vos brides à souder plates, avec des délais de livraison compétitifs et une qualité constante. La performance de vos installations mérite des composants à la hauteur de vos exigences.
