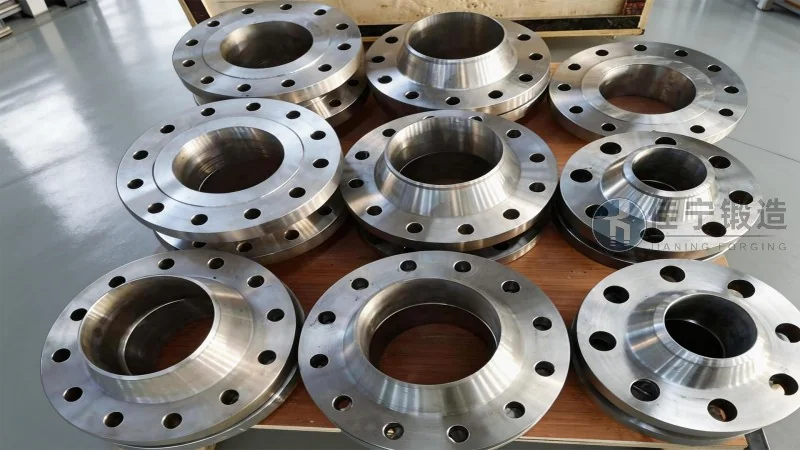

Bride 6 pouces - Aperçu et principales caractéristiques

La bride de 6 pouces, également désignée sous le terme de bride DN150 ou bride de diamètre nominal 150 mm, constitue un composant essentiel dans les systèmes de tuyauterie industrielle. Utilisée principalement pour relier des canalisations, des vannes, des pompes et autres équipements, elle assure une jonction étanche et résistante aux pressions et températures élevées. Dans les secteurs du pétrole, du gaz, de la chimie, du traitement de l'eau et de la construction navale, ce type de bride est plébiscité pour sa polyvalence et sa fiabilité. À l'heure où les normes internationales deviennent de plus en plus exigeantes, comprendre en profondeur les spécificités d'une bride 6 pouces – qu'il s'agisse de ses dimensions, de ses matériaux, de ses classes de pression ou de ses applications – est un prérequis pour tout ingénieur ou responsable d'approvisionnement. Forge Jianing, entreprise spécialisée dans la fabrication de brides et de raccords forgés, propose une gamme complète de brides 6 pouces conformes aux standards ASME B16.5, EN 1092-1 et GOST. Cet article vous offre un aperçu technique détaillé, incluant les caractéristiques principales, les critères de sélection et les bonnes pratiques d'installation, afin de vous accompagner dans vos projets d'équipement.

Comprendre les dimensions standard d'une bride 6 pouces

La bride 6 pouces, conformément à la norme ASME B16.5, correspond à un diamètre nominal de 150 mm (6 inches). Ses dimensions clés varient en fonction du type de bride (à collerette, à souder, à fileter, etc.) et de la classe de pression. Pour une bride à collerette (welding neck) de classe 150, le diamètre extérieur typique est de 280 mm, tandis que l'épaisseur minimale atteint environ 22 mm. Le diamètre du cercle de boulons est généralement de 240,5 mm, avec un nombre de trous de 8 pour un diamètre de boulons de 22 mm (3/4 pouce). Ces mesures évoluent pour les classes 300, 600, 900, 1500 et 2500, où l'épaisseur et la taille des boulons augmentent significativement afin de supporter des pressions plus élevées. Par exemple, une bride classe 600 de 6 pouces présente une épaisseur d'environ 35 mm et 12 trous de boulons de 25 mm. Au-delà des dimensions générales, il est essentiel de prendre en compte la hauteur de la collerette (ou neck) pour les modèles à souder, ainsi que l'angle de chanfrein pour garantir une soudure homogène. Les brides 6 pouces produites par Forge Jianing respectent strictement les tolérances dimensionnelles définies dans les normes, avec des contrôles sur le diamètre intérieur, la concentricité et l'état de surface. Ces paramètres influencent directement l'étanchéité du joint, la durée de vie de la bride et la facilité de maintenance.

Types de brides 6 pouces : quel modèle choisir ?

Il existe plusieurs types de brides 6 pouces, chacun adapté à des conditions d'application spécifiques :

• Bride à collerette (Welding Neck) : Idéale pour les canalisations soumises à de fortes contraintes mécaniques et thermiques. Sa collerette conique assure une transition progressive des contraintes, réduisant les risques de fatigue. Utilisée dans les circuits haute pression et haute température (pétrochimie, centrales électriques).
• Bride à souder en bout (Slip-On) : Plus économique et facile à installée, elle est couramment utilisée pour les applications à pression modérée (classe 150 et 300). Avantage : alignement simplifié lors du soudage.
• Bride à fileter (Threaded) : Convient aux canalisations de petit diamètre sans soudure, souvent en acier inoxydable. Utilisée dans les systèmes hydrauliques ou pneumatiques.
• Bride à recouvrement (Lap Joint) : Associée à une virole, elle permet un démontage rapide. Employée dans les installations nécessitant des nettoyages fréquents (agroalimentaire, pharmaceutique).
• Bride aveugle (Blind) : Utilisée pour fermer l'extrémité d'une canalisation ou d'une vanne. Essentielle pour les tests de pression et les futurs raccordements.
• Bride à emboîtement (Socket Weld) : Pour les tuyaux de petit diamètre, avec une embase permettant un soudage par pénétration partielle. Résistance élevée aux vibrations.

Le choix dépend de paramètres tels que la pression de service, la température, la nature du fluide, les contraintes de dilatation et la fréquence de démontage. Forge Jianing accompagne ses clients dans la sélection du type optimal, en fournissant des fiches techniques détaillées pour chaque référence.

Matériaux de fabrication et revêtements

Les brides 6 pouces sont disponibles dans une large gamme de matériaux pour répondre aux environnements corrosifs, cryogéniques ou à haute température. Les nuances les plus répandues incluent :

• Acier au carbone (A105, A350 LF2) : Solution économique pour les applications générales (eau, vapeur, gaz non corrosifs). La nuance A350 LF2 est recommandée pour les températures négatives jusqu'à -46 °C.
• Acier inoxydable (304/304L, 316/316L, 321) : Résistant à la corrosion, utilisé dans les industries chimique, alimentaire et pharmaceutique. Le 316L offre une meilleure résistance aux chlorures.
• Acier allié (F11, F22, F91) : Pour les hautes températures et pressions, notamment dans les centrales thermiques et les raffineries. Ces nuances supportent jusqu'à 600 °C.
• Alliages spéciaux (Hastelloy, Inconel, Monel) : Pour les environnements extrêmement corrosifs (acides concentrés, eau de mer).

Les traitements de surface, tels que la galvanisation à chaud, la phosphatation ou le revêtement époxy, sont appliqués pour améliorer la résistance à la corrosion dans les atmosphères humides ou salines. Forge Jianing propose également des brides revêtues PTFE ou en caoutchouc pour les applications sanitaires. Le choix du matériau impacte directement le coût, la durée de vie et la conformité aux réglementations (ex : NACE MR0175 pour les environnements H2S).

Classes de pression : de 150 à 2500

La bride 6 pouces se décline en plusieurs classes de pression, de 150 à 2500 selon la norme ASME B16.5. La classe de pression détermine la pression maximale admissible à une température donnée. Par exemple, une bride classe 150 en acier au carbone A105 supporte jusqu'à 19 bar à 38 °C, tandis qu'une classe 600 atteint 102 bar à la même température. À 400 °C, ces valeurs chutent respectivement à environ 6 bar et 36 bar. Pour les applications haute pression (pipelines, centrales), les classes 900, 1500 et 2500 sont privilégiées. Il est important de noter que les brides de forte classe ont un poids plus élevé et nécessitent des boulons de plus gros diamètre. Le tableau des pressions-températures fourni par Forge Jianing pour chaque lot de brides 6 pouces permet de vérifier la conformité aux exigences du cahier des charges. Les ingénieurs doivent également prendre en compte la pression d'épreuve hydraulique, qui est généralement 1,5 fois la pression nominale à température ambiante.

Normes et certifications : garantir la qualité

Les brides 6 pouces fabriquées par Forge Jianing sont conformes aux principales normes internationales : ASME B16.5 (américaine), EN 1092-1 (européenne), DIN 2576/2633 (allemande), GOST 33259 (russe) et JIS B2220 (japonaise). Chaque bride est tracée depuis la coulée d'acier jusqu'à l'expédition, avec des certificats de conformité 3.1 (selon EN 10204) ou 3.2 (avec inspection par un organisme tiers). Les étapes de contrôle incluent : vérification dimensionnelle, analyse chimique de l'acier, tests mécaniques (traction, dureté, résilience), et essais non destructifs tels que le ressuage, les ultrasons ou le contrôle magnétoscopique. Pour les applications offshore ou pétrolières, Forge Jianing peut fournir des brides certifiées NORSOK M-108 ou ISO 15649. L'obtention de ces certifications implique un suivi rigoureux des procédés de forgeage, de traitement thermique et d'usinage. En choisissant un fabricant certifié, les clients réduisent les risques de défaillance sur site et bénéficient d'une garantie de traçabilité sur plusieurs décennies.

Applications industrielles de la bride 6 pouces

La bride 6 pouces est omniprésente dans de nombreuses filières :

• Pétrole et gaz : Raccordement de pipelines de collecte, de vannes de régulation et de séparateurs. Les brides de classe 600 et 900 sont courantes sur les plateformes offshore.
• Chimie et pétrochimie : Canalisations transportant des acides, des bases ou des solvants. Les brides en acier inoxydable 316L ou alliages spéciaux sont privilégiées.
• Traitement de l'eau : Stations de pompage, dessalement et réseaux d'eau potable. Les brides en acier au carbone galvanisé offrent une bonne durabilité.
• Énergie : Centrales thermiques, nucléaires et hydrauliques. Les brides à collerette en acier allié résistent aux cycles thermiques.
• Industrie agroalimentaire et pharmaceutique : Exigences sanitaires strictes, brides en inox 304L avec finition polie et joints hygiéniques.
• Construction navale : Systèmes de ballast, de combustible et d'incendie. Brides certifiées DNV-GL ou Lloyd's.

Forge Jianing a notamment fourni des brides 6 pouces classe 1500 pour un projet de raffinerie au Moyen-Orient, où les conditions de pression et de température requéraient une fiabilité absolue. Retour d'expérience : zéro fuite lors de la mise en service, grâce aux tolérances serrées et à l'usinage CNC de haute précision.

Critères de sélection pour un approvisionnement réussi

Pour choisir une bride 6 pouces adaptée, plusieurs facteurs doivent être évalués :

1. Définir la classe de pression requise en fonction de la pression de service maximale et de la température (en utilisant les abaques pression-température).
2. Sélectionner le matériau en fonction du fluide (corrosivité, température, compatibilité avec les joints).
3. Choisir le type de bride en fonction de la méthode de raccordement et des contraintes mécaniques.
4. Vérifier les dimensions du diamètre de boulons et l'entraxe par rapport aux brides existantes.
5. Exiger les certificats de conformité et les rapports de tests non destructifs.
6. Prendre en compte les délais de livraison et la capacité de production du fabricant.

Forge Jianing propose un service de conseil technique gratuit pour aider les acheteurs à valider ces critères. Avec un stock permanent de brides 6 pouces en acier au carbone et inoxydable, et un délai de fabrication de 4 à 6 semaines pour les dimensions non standard, l'entreprise répond aux besoins urgents comme aux projets planifiés. (咨询热线：176 9623 6479)

Installation et maintenance : bonnes pratiques

Une bride 6 pouces correctement installée garantit une étanchéité durable. Les étapes essentielles comprennent : l'alignement précis des faces de bride (tolérance de parallélisme inférieure à 0,5 mm), l'utilisation de joints adaptés (spiralés, en caoutchouc, en PTFE selon le fluide), le serrage progressif des boulons en croix avec une clé dynamométrique calibrée, et le respect du couple de serrage recommandé par le constructeur. Pour les brides à souder, un préchauffage peut être nécessaire pour les aciers alliés, suivi d'un traitement thermique post-soudure. Lors de la maintenance, il est conseillé de vérifier l'état des faces de bride (rayures, piqûres) et de remplacer les joints à chaque démontage. Forge Jianing fournit des guides d'installation détaillés avec chaque commande, réduisant les erreurs de montage.

Perspectives du marché 2026 et tendances techniques

En 2026, le marché des brides industrielles devrait connaître une croissance modérée, portée par les investissements dans les infrastructures énergétiques et le remplacement des réseaux vieillissants. Selon les analyses sectorielles, la demande de brides haute pression (classe 600 et plus) augmente dans le secteur de l'hydrogène vert et du captage du carbone (CCUS). Par ailleurs, l'essor des normes environnementales pousse les fabricants à réduire les émissions de carbone lors de la production. Forge Jianing intègre désormais des procédés de forgeage à faible consommation énergétique et propose des brides en acier recyclé pour répondre aux cahiers des charges RSE. La traçabilité numérique, via des QR codes sur chaque bride, facilite la gestion d'inventaire et la conformité réglementaire. Pour les projets internationaux, la certification ISO 14001 et la compatibilité avec l'initiative Science Based Targets sont des atouts différenciants.

Pourquoi choisir Forge Jianing comme partenaire ?

Forte de plus de 20 ans d'expérience dans le forgeage, Forge Jianing maîtrise l'ensemble de la chaîne de production : depuis la conception des matrices jusqu'à l'usinage CNC 5 axes. Les brides 6 pouces sont fabriquées dans une usine certifiée ISO 9001 et PED 2014/68/EU, avec un contrôle qualité en temps réel. La société dispose de machines d'essai universelles de 2000 kN, d'analyseurs spectrométriques et de postes de ressuage automatisés. Chaque commande est accompagnée d'un rapport d'inspection détaillé et d'une garantie de deux ans. De plus, Forge Jianing propose une assistance technique en plusieurs langues, facilitant les échanges avec les clients internationaux. Que vous ayez besoin de brides sur mesure ou de séries standard, l'équipe commerciale vous répond sous 24 heures.

La bride 6 pouces est un composant technique aux multiples facettes, dont le choix impacte directement la sécurité et la performance des installations. En comprenant les dimensions, les types, les matériaux et les normes, vous prenez des décisions éclairées. Forge Jianing met son expertise à votre service pour vous fournir des brides conformes, fiables et traçables. Pour toute demande de devis ou d'information technique, n'hésitez pas à contacter nos ingénieurs. Nous vous accompagnerons de la spécification jusqu'à la mise en service.
