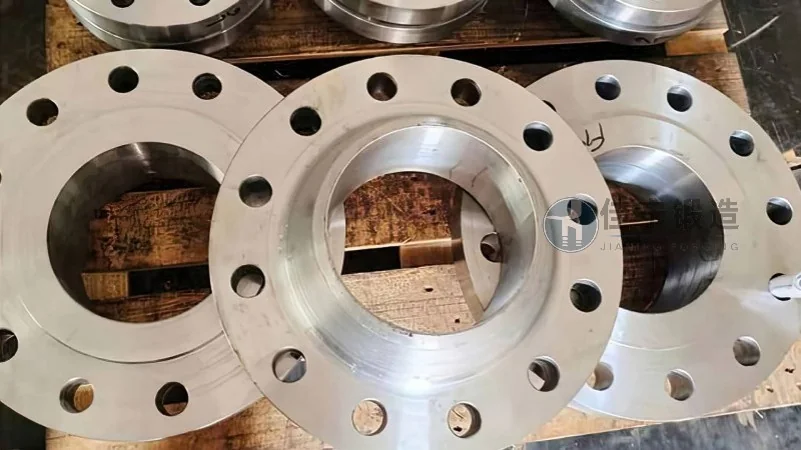

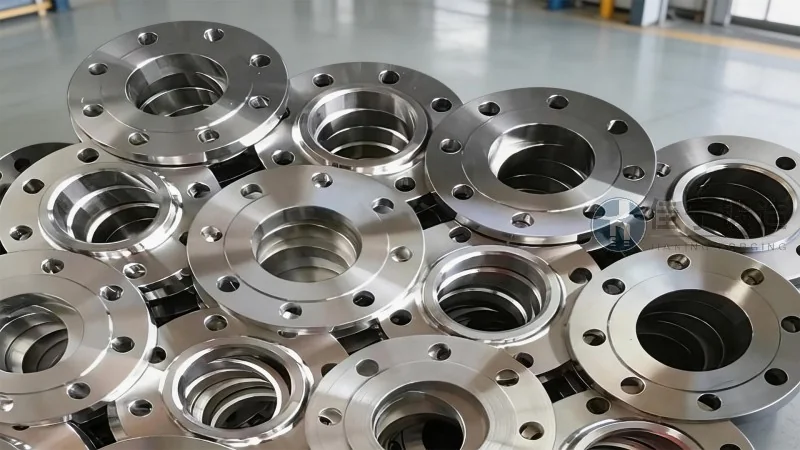

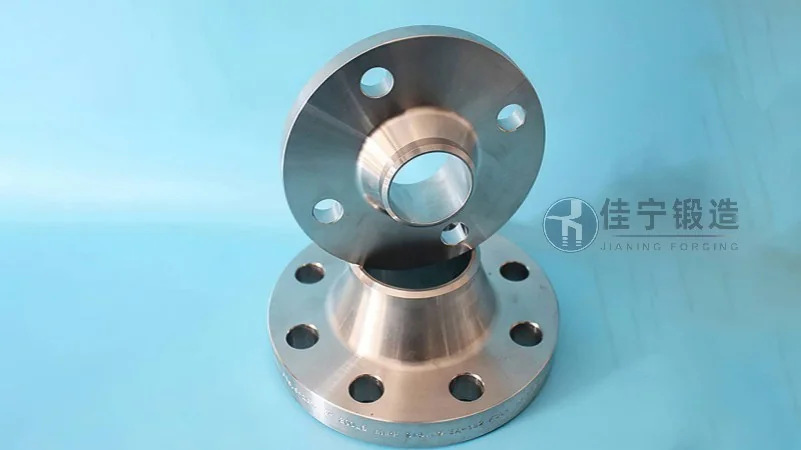

Présentation générale de la bride DN10 forgée : un composant clé pour les réseaux industriels
Dans le secteur de la tuyauterie industrielle, la bride DN10 forgée occupe une place particulière en raison de ses dimensions réduites et de ses performances mécaniques élevées. Conçue pour des applications nécessitant une étanchéité fiable sous pression modérée, cette bride est souvent utilisée dans les circuits de petite section, que ce soit dans l'industrie chimique, pétrolière, agroalimentaire ou encore dans les installations de chauffage et de distribution de fluides. La bride DN10, avec un diamètre nominal de 10 mm, répond aux normes internationales telles que DIN, EN ou ASME, et se décline en différentes pressions nominales (PN6, PN10, PN16, PN25, PN40) selon les besoins spécifiques de chaque réseau.
Le processus de forgeage, appliqué à la bride DN10, apporte des avantages notables par rapport aux brides moulées ou usinées à partir de barres. Le forgeage à chaud permet d'affiner la structure granulaire de l'acier, d'éliminer les soufflures et les micro-fissures, et d'augmenter la résistance à la traction et à la fatigue. Pour une bride de petit diamètre comme la DN10, la technique de forgeage matricé garantit une précision dimensionnelle élevée et une répétabilité optimale, réduisant ainsi les coûts d'usinage secondaire. Ces caractéristiques font de la bride DN10 forgée un choix privilégié pour les assemblages soumis à des contraintes dynamiques ou à des variations thermiques.
Forge Jianing, spécialiste de la forge industrielle depuis plusieurs années, maîtrise l'ensemble de la chaîne de production, de la sélection des matières premières à l'expédition. Grâce à des équipements de forgeage modernes et à un contrôle qualité rigoureux, l'entreprise garantit des brides DN10 conformes aux spécifications les plus exigeantes. Que ce soit pour des raccordements d'instruments, de vannes ou de capteurs, la bride DN10 forgée Forge Jianing offre une fiabilité de long terme, même dans des environnements corrosifs ou à haute température.
Principales caractéristiques techniques de la bride DN10 forgée
Les brides DN10 forgées se distinguent par plusieurs paramètres clés qui influencent leur choix et leur mise en œuvre. Voici les caractéristiques essentielles à prendre en compte lors de la sélection d'une bride DN10 forgée pour une application industrielle :
- Dimensions nominales : La bride DN10 correspond à un diamètre nominal de 10 mm, soit environ 17,2 mm de diamètre extérieur de tube selon la norme DIN. L'épaisseur de la bride et le nombre de trous de boulons varient en fonction de la pression nominale. Par exemple, une bride PN16 DN10 présente généralement 4 trous de boulons de diamètre 14 mm.
- Matériaux standards : Les brides DN10 forgées sont disponibles en acier au carbone (C22.8, S235JR), en acier inoxydable (304/304L, 316/316L) ainsi qu'en aciers alliés pour hautes températures (A350 LF2, A182 F11). Le choix du matériau dépend de la nature du fluide transporté, de la température de service et des contraintes mécaniques.
- Pression nominale : Plage de PN6 à PN40 pour les brides DN10 forgées. Au-delà, des conceptions spécifiques peuvent être nécessaires. La pression de service admissible est définie selon les normes EN 1092-1 ou ASME B16.5, avec des coefficients de sécurité adaptés.
- Type de face : Les faces de brides DN10 forgées peuvent être plates (FF), à embossage (RF), à joint torique (RTJ) ou à emboîtement pour soudures bout à bout. Le type de face influence l'étanchéité et la méthode d'assemblage.
- Procédé de forgeage : La bride DN10 forgée subit une déformation plastique à chaud entre 1100°C et 1250°C, suivie d'un refroidissement contrôlé et d'un traitement thermique de normalisation ou de recuit. Cette étape permet d'atteindre une dureté homogène et une résistance mécanique supérieure à 450 MPa pour l'acier au carbone.
Un aspect souvent négligé mais crucial est la rectitude des faces et la planéité de la bride. Pour une bride DN10 forgée de haute qualité, la tolérance de planéité est inférieure à 0,2 mm, garantissant un contact uniforme avec le joint et évitant les fuites. Forge Jianing met en œuvre des contrôles dimensionnels par machine de mesure tridimensionnelle (MMT) sur chaque lot de production, assurant une conformité systématique aux tolérances définies par les normes.
Processus de fabrication et contrôle qualité chez Forge Jianing
La fabrication d'une bride DN10 forgée nécessite une maîtrise précise de chaque étape, depuis la coupe du métal jusqu'à l'expédition. Forge Jianing suit un processus rigoureux en plusieurs phases :
- Réception et contrôle des matières premières : Chaque lot d'acier est accompagné d'un certificat de conformité de l'aciérie. Des analyses chimiques par spectrométrie sont réalisées pour vérifier les teneurs en carbone, manganèse, silicium, soufre et phosphore, ainsi que pour les aciers inoxydables, le chrome et le nickel.
- Découpe et préchauffage : Les barres ou billettes sont découpées à longueur, puis chauffées dans un four à induction ou à gaz jusqu'à la température de forgeage. Le préchauffage est contrôlé par thermocouple pour éviter les gradients thermiques excessifs.
- Forgeage matricé : La pièce est placée dans une matrice spécifique au DN10 et subit plusieurs frappes successives sous une presse hydraulique de 400 tonnes. Cette étape permet d'obtenir la forme finale avec des surépaisseurs d'usinage minimales.
- Ébarbage et traitement thermique : Les bavures de forgeage sont retirées mécaniquement, puis la bride subit un traitement thermique de normalisation (chauffage à 870°C suivi d'un refroidissement à l'air) pour uniformiser la structure cristalline.
- Usinage de finition : Les faces, les diamètres et les alésages sont usinés sur des tours à commande numérique pour atteindre les tolérances demandées. Les trous de boulons sont percés et chanfreinés.
- Contrôle non destructif : Chaque bride DN10 forgée subit un contrôle par ressuage ou magnétoscopie pour détecter d'éventuelles fissures superficielles. Pour les applications critiques, un contrôle par ultrasons peut être ajouté.
- Marquage et traçabilité : Chaque bride reçoit un marquage laser indiquant la pression nominale, le matériau, le lot de fabrication et le certificat de contrôle. La traçabilité est assurée sur l'ensemble de la chaîne.
Ce niveau de rigueur permet à Forge Jianing de proposer des brides DN10 forgées avec une fiabilité éprouvée, même pour des séries de plusieurs milliers de pièces. L'entreprise dispose d'une capacité de production de plus de 10 000 brides par mois, tous diamètres confondus, avec des délais de livraison compétitifs. Pour toute demande technique ou commerciale, Forge Jianing met à disposition son équipe d'ingénieurs pour accompagner le choix de la bride adaptée à votre application. (咨询热线：176 9623 6479)
Applications typiques et avantages de la bride DN10 forgée en contexte industriel
La bride DN10 forgée trouve son utilité dans de nombreux secteurs où l'espace est restreint mais où la robustesse est indispensable. Voici quelques exemples concrets d'utilisation :
- Instrumentation et mesure : Raccordement de manomètres, thermocouples, débitmètres et capteurs de pression sur des canalisations de petit diamètre. La bride DN10 forgée permet un démontage facile pour l'étalonnage ou la maintenance sans perturber l'ensemble du réseau.
- Circuits hydrauliques et pneumatiques : Dans les centrales hydrauliques, les blocs de distribution ou les circuits de graissage, les brides DN10 assurent des raccordements étanches sous pression jusqu'à 40 bar pour les versions PN40.
- Industrie agroalimentaire : Pour les lignes de fluides alimentaires (eau, lait, bière, jus), les brides DN10 en acier inoxydable 316L offrent une résistance à la corrosion et sont faciles à nettoyer, conformément aux normes d'hygiène EHEDG.
- Chauffage et climatisation : Dans les petites chaudières, les échangeurs ou les pompes à chaleur, les brides DN10 forgées permettent des assemblages compacts tout en supportant les dilatations thermiques.
- Pétrochimie et raffinage : Pour les lignes d'échantillonnage, d'injection de produits chimiques ou de drainage, la bride DN10 forgée en acier allié résiste aux environnements corrosifs et aux hautes températures.
Les avantages de la bride DN10 forgée par rapport à d'autres méthodes de fabrication sont multiples. Tout d'abord, le forgeage élimine les défauts internes tels que les inclusions ou les porosités, ce qui augmente la durée de vie en fatigue d'au moins 30 % par rapport à une bride moulée. Ensuite, la structure fibreuse du métal forgé, orientée selon les contraintes, améliore la résistance à la pression et aux chocs. Enfin, la précision dimensionnelle élevée réduit les besoins en joints spéciaux et simplifie le montage sur site, diminuant les temps d'arrêt des installations.
Dans un contexte de marché 2026, où les exigences de sécurité et de traçabilité se renforcent (directive européenne 2014/68/EU pour les équipements sous pression), la bride DN10 forgée certifiée constitue un gage de conformité. Les fabricants sont de plus en plus nombreux à privilégier des fournisseurs capables de fournir des documents techniques complets, tels que des rapports d'essais mécaniques, des certificats de conformité et des plans de contrôle. Forge Jianing répond à ces attentes en proposant une documentation exhaustive pour chaque commande, quel que soit le volume.
Critères de sélection et recommandations pour l'achat d'une bride DN10 forgée
Choisir la bride DN10 forgée adaptée à son application nécessite de prendre en compte plusieurs facteurs techniques et économiques. Voici les éléments à évaluer avant de passer commande :
- Pression de service maximale : Vérifiez la pression nominale (PN) requise. Une bride PN16 convient pour des pressions jusqu'à 16 bar à 20°C, mais la pression admissible diminue avec la température. Référez-vous aux tableaux de déclassement thermique des normes EN 1092-1 ou ASME B16.5.
- Température minimale et maximale : Les aciers au carbone deviennent fragiles en dessous de -20°C. Pour des températures cryogéniques, privilégiez l'acier inoxydable 304L ou 316L, ou l'acier à 3,5% Nickel (A350 LF2).
- Environnement corrosif : En milieu humide ou acide, optez pour de l'inox 316L avec une faible teneur en carbone pour éviter la corrosion intergranulaire. Un traitement de passivation peut être demandé.
- Type de joint : La bride DN10 forgée avec face RF (Raised Face) est la plus courante et convient aux joints plats ou spiralés. Pour les très hautes pressions, une face RTJ (Ring Type Joint) est recommandée.
- Certifications : Assurez-vous que la bride est conforme à la norme de votre pays (DIN, EN, ASME, JIS) et qu'elle est accompagnée d'un certificat de réception 3.1 selon la norme EN 10204 si votre application l'exige.
Forge Jianing propose une aide à la sélection personnalisée pour les brides DN10 forgées. Grâce à une base de données de plus de 2000 configurations de brides, l'entreprise peut identifier rapidement la référence la plus adaptée à vos spécifications. De plus, des échantillons peuvent être fournis pour validation avant commande en série. Pour les applications nécessitant une adaptation particulière (alésage spécifique, face spéciale, traitement de surface), Forge Jianing dispose d'un bureau d'études capable de concevoir des solutions sur mesure en 48 heures.
Conclusion : la bride DN10 forgée, un investissement de fiabilité
La bride DN10 forgée représente un composant discret mais essentiel dans la performance et la sécurité des réseaux de tuyauterie. Sa conception robuste, issue d'un processus de forgeage maîtrisé, lui confère des propriétés mécaniques supérieures à celles des brides alternatives, pour un coût souvent comparable. Que ce soit pour une nouvelle installation, une maintenance ou un remplacement, le choix d'une bride forgée de qualité garantit une étanchéité durable et une résistance aux contraintes mécaniques et thermiques.
À l'horizon 2026, les tendances du marché montrent une demande croissante pour des composants traçables, certifiés et fabriqués dans le respect des normes environnementales. Forge Jianing s'inscrit dans cette dynamique en utilisant des aciers issus de filières recyclées à plus de 90 % et en optimisant ses processus pour réduire les déchets de matière. L'entreprise s'engage également dans une démarche d'amélioration continue, avec un taux de rebut inférieur à 0,5 % sur sa production de brides DN10 forgées.
Pour vos projets nécessitant des brides DN10 forgées de haute qualité, n'hésitez pas à contacter notre équipe technique pour obtenir des devis, des fiches techniques ou des conseils d'installation. Forge Jianing vous accompagne de la spécification à la livraison, avec une réactivité et une flexibilité adaptées à vos besoins. (咨询热线：176 9623 6479)
