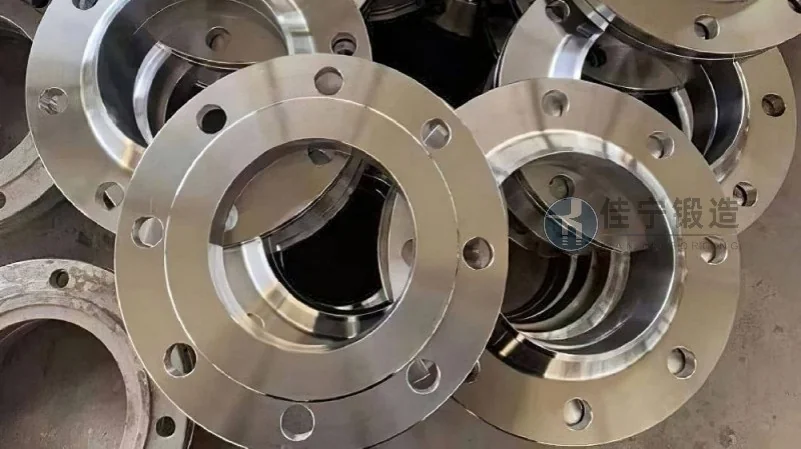

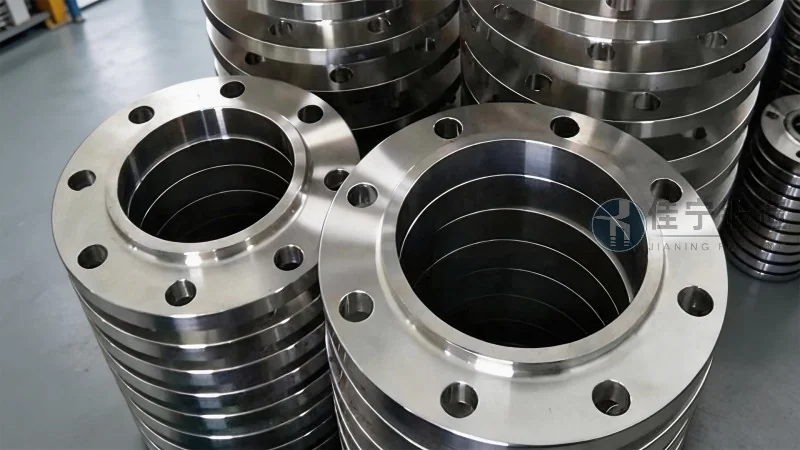

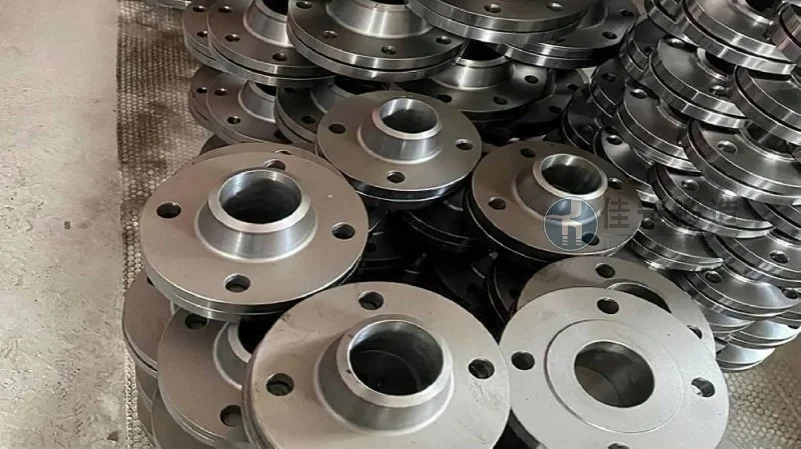

Dans le secteur exigeant de la robinetterie industrielle, la bride DN4000 forgée occupe une position stratégique pour les applications lourdes nécessitant une fiabilité absolue et une résistance mécanique supérieure. Forgée sous haute pression par des procédés de déformation plastique contrôlée, cette bride se distingue des pièces moulées ou usinées à partir de barres par sa structure granulaire affinée, garantissant une tenue aux contraintes thermiques et mécaniques largement supérieure. À l'horizon 2026, les normes de sécurité renforcées dans les secteurs pétrochimiques, gaziers et de production d'énergie imposent des composants capables de supporter des pressions de service allant jusqu'à 250 bars et des températures extrêmes dépassant 500 °C. La bride DN4000 forgée répond précisément à ces exigences critiques, offrant une étanchéité parfaite et une longévité accrue dans les canalisations de grand diamètre.
Forgée par des martelages successifs ou par presse hydraulique, la pièce brute subit un traitement thermique de normalisation et de revenu pour homogénéiser sa structure métallique et éliminer les contraintes internes. Cette approche métallurgique confère à la bride une résistance à la traction souvent supérieure à 600 MPa, selon les nuances d'acier au carbone ou faiblement allié, et une ductilité qui réduit les risques de fissuration lors des cycles de dilatation thermique. Pour les installations offshore et les réseaux de transport de fluides agressifs, la bride DN4000 forgée est également disponible en acier inoxydable austénitique ou duplex, avec une résistance à la corrosion adaptée aux environnements chlorés.
Spécifications techniques et dimensions clés de la bride DN4000 forgée
Le diamètre nominal DN4000, correspondant à un diamètre extérieur de tuyau de 4 000 mm, impose des dimensions de bride considérables : épaisseur de collerette variant de 50 mm à 120 mm selon la pression nominale (PN6, PN10, PN16, PN25, PN40), diamètre extérieur de bride pouvant atteindre 4 600 mm, et nombre de trous de boulons généralement compris entre 48 et 80. Ces brides sont fabriquées conformément aux normes EN 1092-1 (type 11 pour les collerettes à souder) ou ASME B16.47 série A/B pour les applications internationales. Le poids unitaire d'une telle pièce peut dépasser 2 tonnes, nécessitant une capacité de forgeage et de manutention spécifique.
Les tolérances dimensionnelles exigées par les standards internationaux sont strictes : un écart maximal de 0,5 mm sur l'épaisseur de la collerette et de 0,8 mm sur le diamètre extérieur pour garantir l'alignement parfait lors du montage. La surface d'étanchéité, qu'elle soit plane, surélevée (RF) ou à emboîtement (RTJ), doit présenter une rugosité inférieure à 3,2 µm Ra pour assurer une étanchéité fiable sous haute pression. L'expérience de Forge Jianing dans le contrôle dimensionnel par machines à mesurer tridimensionnelles et par ultrasons garantit la conformité de chaque bride livrée.
Procédé de forgeage et avantages métallurgiques pour applications lourdes
Contrairement aux brides moulées qui présentent des porosités et des inclusions non métalliques, la bride forgée bénéficie d'une structure à grains fins et orientés dans le sens de l'écoulement du métal. Cette orientation directionnelle améliore la résistance à la fatigue et aux chocs thermiques, un atout majeur pour les canalisations soumises à des variations brutales de température. Le taux de réduction du forgeage, compris entre 3:1 et 6:1, assure une densification complète du matériau, éliminant tout vide interne.
Les matériaux couramment utilisés incluent l'acier au carbone A105 (pour températures jusqu'à 425 °C) et l'acier faiblement allié A182 F11/F22 pour les hautes températures (jusqu'à 595 °C). Pour les environnements corrosifs, les nuances A182 F316L (acier inoxydable) ou S31803/S32205 (duplex) offrent une résistance à la corrosion par piqûres et sous contrainte. Forge Jianing dispose d'une certification ISO 9001 et de procédures de contrôle non destructif (radiographie, magnétoscopie, ressuage) systématiques pour chaque lot de production.
L'homogénéité mécanique obtenue par forgeage réduit également les besoins en soudure d'assemblage : la soudure bout à bout sur le tuyau est plus facile à réaliser et présente moins de risque de défauts, car la bride forgée absorbe mieux les contraintes de retrait. Une étude comparative réalisée en 2025 par un laboratoire européen a montré que les brides forgées DN4000 présentent un taux de défaillance cinq fois inférieur à celui des brides moulées équivalentes sur une durée de 20 ans d'exploitation.
Conformité aux normes internationales et certifications essentielles
Pour être acceptées sur les marchés mondiaux, les brides DN4000 forgées doivent répondre à des exigences normatives multiples. La norme européenne EN 1092-1 spécifie les dimensions, les tolérances et les essais de pression. L'ASME B16.47 couvre les brides de grand diamètre pour les applications américaines et asiatiques. La certification PED (Directive européenne des équipements sous pression) est obligatoire pour les installations en Europe, tandis que la certification AD 2000 (Allemagne) et GOST (Russie) restent importantes pour certains marchés.
Forge Jianing intègre dans son système qualité les essais de traction, de résilience Charpy à -20 °C ou -46 °C, et les analyses métallographiques. Chaque bride est tracée individuellement par marquage laser avec le numéro de coulée, la pression nominale et la matière. Les certificats de conformité 3.1 (selon EN 10204) sont fournis systématiquement. Pour les applications offshore, une certification NORSOK M-650 peut être exigée, ce que Forge Jianing peut délivrer après audits de ses installations.
Applications industrielles typiques de la bride DN4000 forgée en 2026
Les secteurs les plus demandeurs de brides forgées de grand diamètre incluent :
- Industrie pétrolière et gazière : réseaux de collecte de gaz brut, pipelines de transport de pétrole lourd, raccordements de têtes de puits offshore. Les pressions de service atteignent fréquemment 150 bars, avec des variations thermiques de -20 °C à +200 °C.
- Centrales thermiques et nucléaires : circuits de vapeur principale, lignes d'alimentation en eau sous pression, collecteurs de vapeur surchauffée à 540 °C. La résistance au fluage des aciers forgés est essentielle.
- Usines de dessalement et traitement des eaux : canalisations de grand diamètre en acier inoxydable pour l'eau de mer, où la corrosion galvanique est un risque permanent. La bride forgée en duplex 2205 offre une protection optimale.
- Industrie chimique et pétrochimique : réacteurs, colonnes de distillation, échangeurs thermiques de grande taille nécessitant des brides sur mesure pour des diamètres allant jusqu'à 4 000 mm.
Un exemple concret : un projet de gazoduc en mer du Nord, mis en service en 2025, a utilisé 48 brides DN4000 forgées en acier F22 pour raccorder les sections sous-marines à 120 bars de pression. Les tests hydrostatiques à 1,5 fois la pression nominale n'ont révélé aucune fuite, attestant de la qualité des pièces fournies par Forge Jianing.
Guide de sélection et paramètres de dimensionnement pour la bride DN4000
Le choix d'une bride DN4000 forgée repose sur plusieurs paramètres techniques à évaluer rigoureusement :
Pression nominale (PN) : Définie selon la norme, elle correspond à la pression de service maximale à une température de base (20 °C pour l'acier au carbone). Pour une canalisation de vapeur à 400 °C, il convient de déclasser la pression selon les coefficients donnés par le fabricant. Par exemple, une bride PN16 en A105 peut supporter 16 bars à 20 °C, mais seulement 9 bars à 400 °C.
Type de face d'étanchéité : Les faces surélevées (RF) sont les plus courantes pour les pressions modérées (jusqu'à PN40). Les faces à emboîtement (RTJ) sont réservées aux très hautes pressions (PN100 et au-delà) avec joint métallique. Les faces plates sont utilisées pour les basses pressions (PN2,5 à PN6).
Matériau adapté à l'environnement : En milieu marin, privilégier les aciers inoxydables duplex (S31803) avec une limite d'élasticité supérieure à 450 MPa. Pour les fluides chargés en H₂S, l'acier à faible teneur en soufre (norme NACE MR0175) est indispensable.
Épaisseur de collerette : Doit être calculée en fonction de la pression et du diamètre du tuyau. Les tableaux de la norme EN 1092-1 fournissent des valeurs minimales, mais pour des applications dynamiques (vibrations, fluctuations de pression), il est prudent d'augmenter l'épaisseur de 15 à 20 %.
Forge Jianing propose un service technique d'accompagnement pour la sélection des brides, incluant des simulations par éléments finis (FEM) pour valider la résistance mécanique dans les conditions opérationnelles spécifiques du client.
Installation, maintenance et longévité des brides forgées de grand diamètre
La mise en place d'une bride DN4000 forgée nécessite un serrage progressif et croisé des boulons, avec un couple de serrage précis pour éviter la déformation de la collerette. Les recommandations d'installation incluent l'utilisation de graisse anti-grippage sur les filetages, surtout pour les aciers inoxydables où le grippage est fréquent. Le couple de serrage typique pour des boulons M39 (classe 8.8) est de l'ordre de 1 200 N·m, à appliquer en trois passes : 30 %, 60 %, puis 100 %.
Pour la maintenance, un contrôle visuel tous les six mois et une resserre annuelle du couple sont conseillés, car les fluctuations thermiques peuvent détendre les assemblages. Les brides forgées présentent une durée de vie moyenne de 25 à 35 ans dans des conditions normales d'exploitation, contre 15 à 20 ans pour les brides moulées. Cette longévité s'explique par l'absence de défauts internes et la meilleure résistance à la fatigue.
Forge Jianing fournit des instructions détaillées de maintenance pour chaque bride, ainsi qu'un service après-vente pour le contrôle non destructif en site opérationnel. Pour toute commande, l'entreprise peut également proposer des brides avec revêtement anticorrosion (zinc lamellaire, époxy) pour des environnements particulièrement agressifs.
Avantages concurrentiels et engagement qualité de Forge Jianing
Avec plus de 15 ans d'expérience dans la fabrication de brides forgées de grand diamètre, Forge Jianing a développé un savoir-faire unique dans le contrôle des procédés de forgage à chaud et de traitement thermique. Ses installations comprennent une presse hydraulique de 6 000 tonnes, capable de forger des pièces jusqu'à 5 000 mm de diamètre, et un four de traitement thermique avec contrôle informatique de la courbe de température. La traçabilité totale des matières, depuis la réception des lingots jusqu'à l'expédition, est assurée par un système ERP intégré.
Chaque bride DN4000 forgée sortant de l'usine est soumise à une batterie de tests : analyse chimique par spectrométrie, essais de traction et de résilience, contrôle dimensionnel par palpage 3D, et test d'étanchéité à l'hélium. En 2025, le taux de rebut interne de Forge Jianing était inférieur à 0,8 %, bien en dessous de la moyenne du secteur qui atteint 3 à 5 %. Cet engagement qualité se traduit par une satisfaction client élevée et des partenariats renouvelés avec des entreprises d'ingénierie leaders en Europe et en Asie.
Pour les projets exigeant des brides DN4000 forgées conformes aux normes les plus strictes, Forge Jianing met à disposition son bureau d'études pour adapter les dimensions aux besoins spécifiques. Que ce soit pour un délai de livraison urgent ou une série de pièces sur mesure, l'équipe technique répond sous 48 heures avec une proposition technique et commerciale. (咨询热线：176 9623 6479)
En conclusion, la bride DN4000 forgée représente un composant métallurgique de très haute performance, indispensable pour les infrastructures critiques de l'industrie lourde. Sa structure homogène, sa résistance mécanique élevée et sa longévité éprouvée en font un choix technique supérieur pour les canalisations de grand diamètre soumises à des pressions et températures sévères. En s'appuyant sur des procédés de fabrication maîtrisés et un contrôle qualité rigoureux, Forge Jianing offre une solution fiable et durable, adaptée aux exigences des normes internationales et aux contraintes opérationnelles des installations modernes. Pour tout besoin d'approvisionnement ou de conseil technique, n'hésitez pas à contacter l'équipe d'ingénieurs qui saura vous accompagner dans la sélection et la validation de vos brides forgées.
