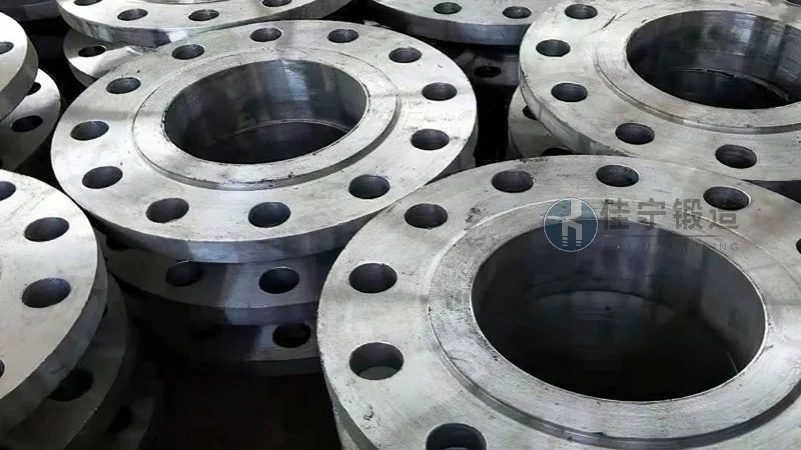

L'acier inoxydable 316L occupe une place centrale dans les industries exigeant une résistance élevée à la corrosion, une durabilité mécanique et une compatibilité avec des environnements agressifs. Parmi les composants réalisés dans cet alliage, la bride 316L (ou bride en acier inoxydable 316L) se distingue par sa capacité à maintenir l'intégrité des raccordements dans les circuits de tuyauterie soumis à des pressions élevées, des variations thermiques importantes ou des fluides corrosifs. Ce composant, souvent sous-estimé dans la conception d'un système, joue un rôle fondamental dans la sécurité et la fiabilité des installations pétrolières, chimiques, pharmaceutiques, agroalimentaires ou encore navales.
La nuance 316L se différencie du 316 classique par sa teneur en carbone réduite (0,03 % maximum), ce qui limite la précipitation de carbures lors du soudage et améliore la résistance à la corrosion intergranulaire. Cette propriété est particulièrement recherchée dans les applications où les soudures sont exposées à des milieux chlorés ou acides. De plus, l'ajout de molybdène (2-3 %) confère à l'alliage une résistance accrue aux piqûres et à la corrosion caverneuse, notamment face aux ions chlorure. Les brides 316L sont donc un choix privilégié pour les canalisations transportant de l'eau de mer, des solutions acides diluées, ou des produits pharmaceutiques nécessitant une pureté irréprochable.
Dans le contexte industriel de 2026, où les normes environnementales et de sécurité se renforcent, le recours à des composants fiables et traçables devient impératif. Les opérateurs doivent sélectionner des brides conformes aux codes de construction reconnus (ASME B16.5, EN 1092-1, JIS B2220) et certifiées selon des protocoles rigoureux. Forge Jianing, en tant que fabricant spécialisé dans les brides 316L, met à disposition une gamme complète couvrant les dimensions de DN15 à DN600, les pressions nominales de PN6 à PN400, ainsi que les faces de joint plates, surélevées ou à emboîtement. Ce niveau de personnalisation répond aux exigences des projets les plus complexes, qu'il s'agisse de raffineries, d'unités de dessalement ou d'installations de production d'hydrogène vert.
L'optimisation des performances d'une bride 316L ne repose pas uniquement sur le choix de l'alliage. La conception géométrique, la finition de surface, le traitement thermique et les tolérances dimensionnelles influencent directement l'étanchéité et la durée de vie du joint. Une bride mal usinée peut entraîner des fuites, des zones de concentration de contraintes et, à terme, des ruptures. C'est pourquoi Forge Jianing investit dans des centres d'usinage CNC 5 axes, des contrôles CMM tridimensionnels et des laboratoires de métallographie pour garantir une conformité aux tolérances serrées (par exemple, ±0,05 mm pour les diamètres intérieurs et ±0,1 mm pour les épaisseurs).
Au-delà des spécifications techniques, la traçabilité et la certification des matériaux constituent un enjeu majeur pour les donneurs d'ordre. Chaque bride 316L produite par Forge Jianing est accompagnée d'un rapport de coulée (PMI – Positive Material Identification) et d'un certificat de conformité selon la norme EN 10204 type 3.1 ou 3.2. Ces documents permettent aux inspecteurs de vérifier l'adéquation de l'alliage avec les exigences du cahier des charges, notamment en termes de résistance à la traction (≥ 485 MPa), de limite d'élasticité (≥ 170 MPa) et d'allongement (≥ 40 %). Ces valeurs, conformes à la norme ASTM A182, assurent une performance homogène dans des conditions de service extrêmes.
Caractéristiques métallurgiques et chimiques de la bride 316L
La composition chimique typique d'une bride 316L se décompose comme suit : carbone : ≤ 0,03 %, chrome : 16-18 %, nickel : 10-14 %, molybdène : 2-3 %, manganèse : ≤ 2 %, silicium : ≤ 0,75 %, phosphore : ≤ 0,045 %, soufre : ≤ 0,03 %. Cette formulation équilibrée confère à l'alliage une excellente résistance à la corrosion généralisée dans les milieux oxydants, tout en maintenant une bonne ductilité et une soudabilité aisée. La faible teneur en carbone évite la sensibilisation lors du soudage, phénomène qui fragilise les joints et réduit la durée de vie de l'assemblage.
D'un point de vue mécanique, la bride 316L présente une dureté Brinell inférieure à 217 HB, ce qui facilite l'usinage tout en garantissant une résistance suffisante aux contraintes de serrage des boulons. La microstructure austénitique (cubique à faces centrées) offre une ténacité exceptionnelle à basse température, ce qui rend la bride 316L adaptée aux applications cryogéniques jusqu'à -196 °C. Par ailleurs, sa résistance à la corrosion intergranulaire, mesurée selon la norme ASTM A262 (pratique E), est validée par des tests systématiques en laboratoire.
Pour les industries confrontées à des fluides contenant des chlorures (eau de mer, saumures, agents de traitement), la présence de molybdène est déterminante. Le taux élevé de molybdène dans le 316L (contre 0 % dans le 304L) élève le PREn (Pitting Resistance Equivalent Number) au-dessus de 24, contre environ 18 pour le 304L. Ce paramètre de conception permet de prédire la tenue aux piqûres dans un environnement chloruré à température ambiante. Ainsi, une bride 316L correctement spécifiée peut supporter des concentrations en chlorures allant jusqu'à 2000 ppm sans dégradation notable, sous réserve d'une conception de joint adaptée.
Normes et dimensions applicables aux brides 316L
Le choix d'une bride 316L implique la connaissance des principales normes de dimensions et de pression. Les codes les plus utilisés sont :
- ASME B16.5 : couvre les brides en acier inoxydable de DN15 à DN600, avec des classes de pression de 150 lb à 2500 lb. Cette norme est dominante en Amérique du Nord et dans les industries pétrolières internationales.
- EN 1092-1 : norme européenne qui définit les brides rondes de PN2,5 à PN400, avec des faces de type A (plate), B (surélevée), C (à emboîtement) ou D (à tenon et mortaise). Elle est répandue dans les installations chimiques et pharmaceutiques en Europe.
- JIS B2220 : standard japonais utilisé en Asie, avec des pressions nominales de 5K à 40K. Les dimensions diffèrent légèrement des normes ASME et EN.
Chaque norme impose des tolérances précises sur le diamètre extérieur, le diamètre intérieur, l'épaisseur du col, le nombre de trous de boulons et leur espacement. Par exemple, une bride ASME B16.5 de classe 300, DN100, en 316L, doit présenter un diamètre extérieur de 229 mm, une épaisseur minimale de 23,8 mm, et 8 trous de 22 mm de diamètre. Le respect de ces cotes est vérifié à l'aide de jauges de diamètre et de calibres de tolérance.
Forge Jianing produit des brides conformes à ces trois normes, avec la possibilité d'ajouter des marquages laser (logo, grade, pression, heat number) pour une traçabilité complète. L'entreprise peut également réaliser des brides sur mesure pour des diamètres hors normes ou des configurations spécifiques (brides à col, brides aveugles, brides à emboîtement, brides à recouvrement). Cette flexibilité permet de répondre aux projets d'extension d'usines ou de remplacement de pièces anciennes sans modifier l'architecture existante.
Processus de fabrication et contrôle qualité chez Forge Jianing
La fabrication d'une bride 316L débute par la sélection de barres ou de plaques laminées à chaud issues d'aciéries certifiées. Le matériau brut subit un contrôle PMI (Positive Material Identification) par spectrométrie XRF pour vérifier la composition chimique. Ensuite, le découpage est réalisé par oxycoupage ou plasma pour les grandes épaisseurs, ou par scie à ruban pour les diamètres plus petits. Le forgeage à chaud (température comprise entre 1050 °C et 1150 °C) permet d'affiner la structure granulaire et d'améliorer les propriétés mécaniques. Après forgeage, les ébauches subissent un recuit de solution (1050 °C suivi d'une trempe à l'eau) pour dissoudre les carbures précipités et restaurer la résistance à la corrosion.
L'usinage est effectué sur des tours CNC multibroches équipés d'outils en carbure revêtu. Les opérations de tournage, fraisage et perçage sont programmées avec des tolérances de ±0,05 mm. Les faces de joint sont usinées avec une rugosité Ra ≤ 1,6 µm pour les joints spiralés ou Ra ≤ 3,2 µm pour les joints plats. Contrôle dimensionnel systématique : chaque bride est mesurée à l'aide d'un bras de mesure tridimensionnel (CMM) et d'un comparateur optique pour vérifier l'alignement des trous, l'équerrage de la face et l'épaisseur de la collerette.
Les tests non destructifs (TND) sont réalisés selon les exigences du client : ressuage (PT) pour détecter les fissures superficielles, contrôle par ultrasons (UT) pour les épaisseurs supérieures à 20 mm, et examen magnétoscopique (MT) pour les alliages ferromagnétiques (le 316L est non magnétique, donc le MT n'est pas applicable). En complément, des essais de traction et de dureté sont effectués sur des échantillons prélevés sur la bride elle-même ou sur des barreaux de coulée. Chaque lot reçoit un numéro de coulée unique, qui est reporté sur le certificat de conformité.
Un aspect crucial pour les brides destinées à des applications sanitaires (agroalimentaire, pharmacie) est la finition de surface intérieure. Forge Jianing propose des options de passivation (chimique ou électrochimique) et de polissage mécanique pour obtenir une rugosité Ra ≤ 0,4 µm à l'intérieur du col, limitant les dépôts bactériens et facilitant le nettoyage. Ces brides conformes à la norme EHEDG (European Hygienic Engineering & Design Group) sont idéales pour les circuits de produits stériles.
Applications industrielles et retours d'expérience
Les brides 316L de Forge Jianing sont déployées dans des environnements variés. Dans le secteur pétrolier et gazier, elles équipent les collecteurs de gaz acide (contenant H₂S), où la résistance à la corrosion sous contrainte est primordiale. Une étude de cas récente dans une raffinerie du Sud-Est asiatique a montré que le remplacement de brides en acier au carbone par des brides 316L a réduit les arrêts de maintenance de 60 % sur une période de trois ans, grâce à l'élimination de la corrosion par piqûres dans les zones stagnantes.
Dans le domaine des énergies renouvelables, les brides 316L sont utilisées dans les stations de production d'hydrogène par électrolyse. L'eau déminéralisée utilisée dans le processus contient des traces de chlorures (provenant de l'eau de refroidissement) qui attaquent les aciers inoxydables standards. Les brides 316L, avec leur PREn élevé, résistent à ce milieu pendant plus de 10 ans sans dégradation significative, comme l'ont confirmé des inspections par ressuage et ultrasons après 8 ans de service.
Pour l'industrie agroalimentaire, Forge Jianing a fourni des brides 316L pour une ligne de production de boissons gazeuses en Europe. Les brides, avec une finition polie miroir intérieure, ont permis de réduire le temps de nettoyage de 45 % par rapport aux brides standards, tout en respectant les critères de la FDA (Food and Drug Administration) pour les surfaces en contact avec les aliments. Aucune contamination bactérienne n'a été détectée lors des audits annuels.
Ces exemples démontrent que l'investissement dans une bride 316L de qualité professionnelle génère un retour sur investissement rapide grâce à la réduction des coûts de maintenance, de l'arrêt de production et des risques de fuite. Forge Jianing accompagne ses clients dans la phase de spécification en fournissant des fiches techniques détaillées, des simulations par éléments finis (FEA) pour les cas de charges extrêmes, et des plans d'assemblage 3D compatibles avec les logiciels de CAO les plus courants.
Facteurs clés pour la sélection d'une bride 316L
Choisir une bride 316L adaptée à une application donnée nécessite d'évaluer plusieurs paramètres :
- Pression de service : elle détermine la classe de pression (150 lb, 300 lb, 600 lb, etc.) et l'épaisseur de la collerette. Une erreur de calcul peut entraîner une déformation ou une rupture.
- Température : le 316L conserve ses propriétés mécaniques jusqu'à environ 500 °C en service continu. Au-delà, une chute de la résistance au fluage doit être prise en compte.
- Nature du fluide : la présence de chlorures, d'acides ou de bases modifie le comportement à la corrosion. Un test de corrosion électrochimique peut être réalisé en amont.
- Type de joint : une bride 316L peut recevoir un joint spiralé, une cale en PTFE, un joint métalloplastique ou un joint torique. La face de joint (plate, surélevée, RTJ) doit correspondre au type de joint choisi.
- Environnement extérieur : en zone marine ou industrielle polluée, une protection supplémentaire par revêtement (peinture époxy ou galvanisation) peut être nécessaire pour éviter la corrosion atmosphérique.
Forge Jianing propose un service de conseil technique gratuit pour aider les ingénieurs à sélectionner la bride la plus adaptée. L'entreprise dispose d'une bibliothèque de données de plus de 3000 configurations testées, ce qui permet de proposer des solutions sur mesure sans délai de développement excessif.
Assistance technique et contact
Pour toute question relative à la spécification, à la commande ou à l'installation de brides 316L, l'équipe technique de Forge Jianing reste à votre disposition. Un support est assuré en français, anglais et chinois, avec des temps de réponse inférieurs à 24 heures ouvrées. Les demandes de devis sont traitées sous 48 heures, et les délais de livraison varient de 15 à 45 jours selon la complexité et le volume de la commande. (咨询热线：176 9623 6479)
L'expertise accumulée par Forge Jianing depuis plus de vingt ans dans la fabrication de brides en acier inoxydable, combinée à un investissement continu dans les technologies de pointe (usinage 5 axes, métrologie tridimensionnelle, laboratoire d'essais mécaniques), en fait un partenaire fiable pour les grands projets industriels. Les certifications ISO 9001:2015 et PED 2014/68/EU (module B+D) garantissent une qualité constante et une conformité réglementaire.
En conclusion, la bride 316L représente bien plus qu'un simple raccord mécanique : c'est un composant stratégique dont les performances déterminent la sécurité, la durabilité et la productivité d'une installation. En choisissant Forge Jianing, les industriels s'assurent d'un produit conçu, fabriqué et contrôlé selon les standards les plus exigeants, avec un accompagnement personnalisé de la conception à la mise en service. Les retours d'expérience positifs sur trois continents confirment que la qualité, la traçabilité et le service sont les piliers d'une relation de confiance à long terme.
