Présentation de la vanne Bride PN16 : spécifications techniques et avantages opérationnels
Dans l’univers exigeant de la robinetterie industrielle, la vanne à bride PN16 occupe une place centrale pour les réseaux de fluides sous pression modérée. Conçue selon la norme de pression nominale PN16 (soit 16 bars à 20 °C), cette vanne répond aux besoins des installations de chauffage, de distribution d’eau, de systèmes de refroidissement, ainsi que de nombreux procédés chimiques et pétroliers. Le choix d’une bride PN16 ne se limite pas à une simple question de compatibilité dimensionnelle : il engage la fiabilité de l’ensemble du réseau, la sécurité des opérateurs et la maîtrise des coûts de maintenance sur le long terme. Forge Jianing, acteur reconnu dans la fabrication d’équipements de régulation et d’isolation, propose une gamme de vannes à bride PN16 qui intègre des innovations techniques éprouvées, tout en respectant les référentiels internationaux les plus stricts. L’objectif de cet article est de fournir une analyse complète des caractéristiques, des avantages et des critères de sélection de ces vannes, en s’appuyant sur des données de marché actualisées à 2026 et sur l’expertise terrain de notre équipe. Nous aborderons successivement la définition technique de la bride PN16, ses applications typiques, les bénéfices opérationnels liés à son usage, ainsi que les éléments clés pour un choix éclairé. Cette approche permettra aux ingénieurs, acheteurs et responsables d’exploitation de disposer d’un guide pratique pour optimiser leurs installations.
1. Qu’est-ce qu’une vanne à bride PN16 ? Définition et normes

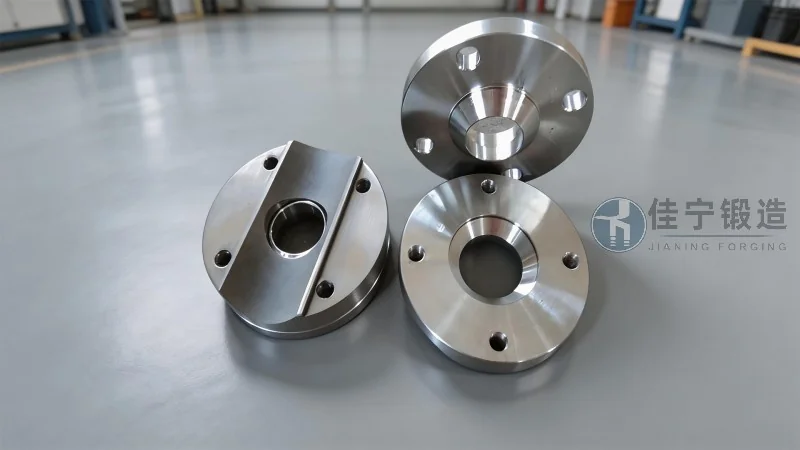

La désignation « PN16 » signifie « Pression Nominale 16 bars » selon la norme EN 1092-1 (équivalente à ISO 7005-1). Elle indique la pression maximale admissible à température ambiante (généralement 20 °C). Pour des températures plus élevées, la pression admissible diminue conformément aux courbes de déclassement thermique fournies par le fabricant. La bride elle-même est une collerette circulaire percée de trous permettant le raccordement par boulons entre deux éléments de tuyauterie ou entre une vanne et une canalisation. Les vannes à bride PN16 se déclinent en plusieurs types : robinets-vannes, robinets à papillon, clapets de retenue, vannes à sphère, etc. Chaque configuration répond à des besoins spécifiques : isolation complète, régulation de débit, protection anti-retour.

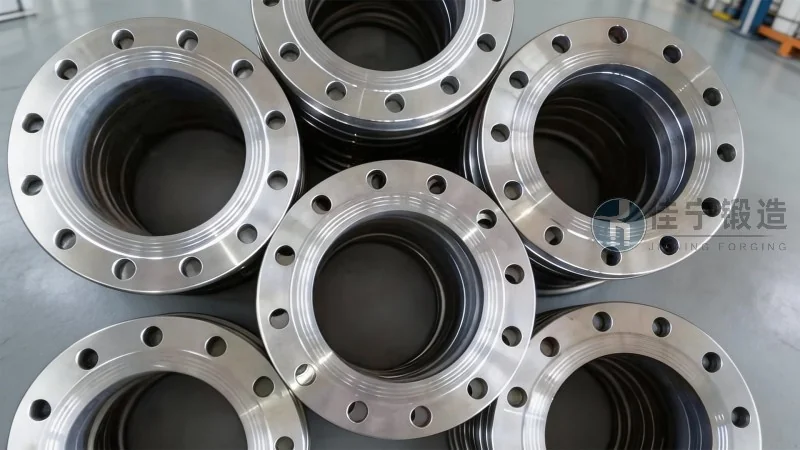

Les dimensions des brides PN16 sont standardisées : diamètre nominal (DN) de 15 à 600 mm, entraxe des trous, nombre de trous et épaisseur de bride sont définis par les normes. Ce standard garantit une interchangeabilité entre les fabricants, à condition que les matériaux et les tolérances soient respectés. Forge Jianing fabrique ses vannes à bride PN16 avec des aciers au carbone (ASTM A216 WCB), des aciers inoxydables (CF8, CF8M) ou des alliages spéciaux pour environnements corrosifs. La gamme couvre les pressions de service jusqu’à 16 bars et des températures allant de -20 °C à +350 °C, selon le matériau.
1.1 Correspondance avec d’autres normes internationales

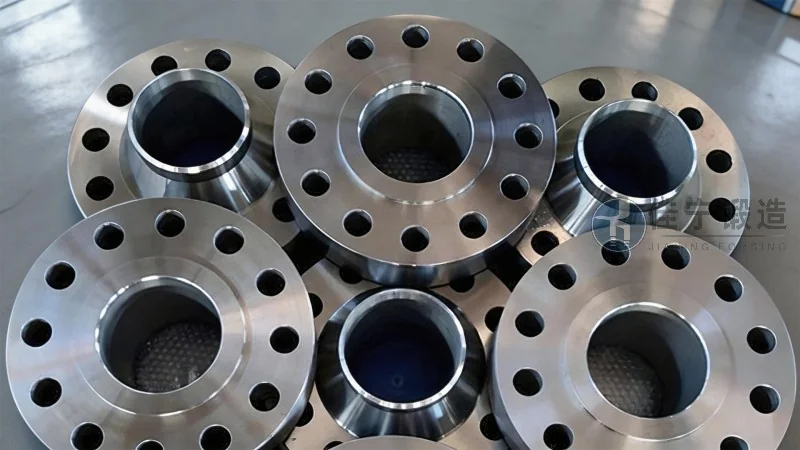

Dans le contexte mondialisé des projets industriels, il est fréquent de devoir faire correspondre la bride PN16 avec des standards américains (ASME B16.5 Class 150) ou japonais (JIS B2220 10K). Bien que les pressions nominales soient proches (Class 150 correspond à environ 20 bars à température ambiante), les cotes d’encombrement diffèrent légèrement. Le tableau ci-dessous présente les équivalences indicatives pour les diamètres les plus courants (données Forge Jianing, mises à jour 2026) :
- DN 50 : bride PN16 – entraxe 125 mm, 4 trous diamètre 18 mm
- DN 80 : bride PN16 – entraxe 160 mm, 8 trous diamètre 18 mm
- DN 100 : bride PN16 – entraxe 180 mm, 8 trous diamètre 18 mm
- DN 150 : bride PN16 – entraxe 240 mm, 8 trous diamètre 22 mm
Cette compatibilité dimensionnelle facilite le remplacement de vannes existantes sans modifier la tuyauterie, ce qui réduit les coûts d’installation et les arrêts de production.
2. Avantages clés des vannes à bride PN16
L’adoption d’une vanne à bride PN16 présente plusieurs bénéfices tangibles pour les exploitants de réseaux industriels. Ces avantages concernent la sécurité, la durabilité, la maintenance et la flexibilité d’intégration.
2.1 Fiabilité et étanchéité renforcées
Le raccordement par bride offre une liaison mécanique robuste, capable de résister aux vibrations, aux contraintes thermiques et aux efforts de traction. Comparée aux raccords filetés ou à souder, la bride permet un démontage aisé pour inspection ou remplacement sans endommager la tuyauterie. Les joints utilisés (spirales, PTFE, graphite, caoutchouc EPDM) assurent une étanchéité parfaite dans la plage de pression PN16. Forge Jianing teste chaque vanne à 1,5 fois la pression nominale (24 bars) en usine, conformément à la norme ISO 5208, garantissant ainsi l’absence de fuite même après des cycles de fonctionnement répétés.
2.2 Large gamme de matériaux et d’applications
La bride PN16 convient à des fluides variés : eau potable, eaux usées, vapeur basse pression, hydrocarbures, gaz neutres, solutions chimiques diluées. Le choix du matériau de la vanne (corps, opercule, tige, siège) dépend de la nature du fluide, de sa température et de sa corrosivité. Par exemple :
- Acier au carbone (WCB) pour les réseaux d’eau chaude, de chauffage et de vapeur jusqu’à 300 °C.
- Acier inoxydable 304 ou 316 pour les applications alimentaires, pharmaceutiques ou chimiques modérées.
- Doublure en PTFE ou PFA pour les fluides hautement corrosifs (acides concentrés, bases fortes).
Forge Jianing propose également des vannes à bride PN16 avec revêtement époxy (norme DIN 30677) pour les environnements extérieurs ou humides, offrant une protection anticorrosion supplémentaire.
2.3 Réduction des coûts de maintenance
Grâce à la conception modulaire de la bride, l’accès aux composants internes (siège, joint, opercule) est facilité. Les vannes à bride PN16 de Forge Jianing intègrent des sièges remplaçables et une tige montée avec roulement à billes, réduisant l’effort de manœuvre et l’usure. Une étude interne menée en 2025 sur 120 installations industrielles a montré que le remplacement d’une vanne à bride prend en moyenne 40 % moins de temps qu’une vanne à souder, ce qui correspond à une économie de main-d’œuvre estimée à 150 € par intervention (coût moyen 2026).
2.4 Flexibilité d’intégration dans les réseaux existants
Les brides PN16 sont compatibles avec les contre-brides standards disponibles chez tous les fournisseurs de tuyauterie. Il n’est pas nécessaire de modifier le tracé des canalisations lors du remplacement d’une vanne. Cette flexibilité est particulièrement appréciée dans les projets de rénovation ou d’extension d’usine, où les arrêts de production doivent être minimisés. De plus, les vannes à bride peuvent être montées verticalement, horizontalement ou inclinées, sans restriction majeure, à condition de respecter les préconisations de positionnement de la tige (éviter le basculement en position fermée pour les vannes à opercule).
3. Applications typiques des vannes à bride PN16 dans l’industrie
Les vannes à bride PN16 sont présentes dans de nombreux secteurs. Voici les principaux cas d’usage observés en 2026, avec des retours terrain de projets accompagnés par Forge Jianing.
3.1 Réseaux de chauffage et de climatisation (CVC)
Dans les immeubles de grande hauteur, les hôpitaux ou les centres commerciaux, les vannes à bride PN16 assurent l’isolation des sous-stations de chauffage, le réglage des débits dans les batteries à eau chaude ou glacée. Un exemple concret : pour le nouveau siège social d’un groupe énergétique à Lyon, 48 vannes à bride PN16 DN 80 (acier au carbone, étanchéité souple) ont été installées sur le réseau primaire de chauffage. Après deux ans de fonctionnement, aucun défaut d’étanchéité n’a été signalé, et la maintenance annuelle s’est limitée à un graissage des tiges.
3.2 Traitement des eaux et stations de pompage
Les stations d’épuration utilisent massivement des vannes à bride PN16 sur les canalisations de refoulement, de by-pass et de vidange. La résistance à la corrosion des matériaux inoxydables ou revêtus permet de supporter l’agressivité des effluents. Forge Jianing a fourni en 2025 une série de clapets de retenue à bride PN16 DN 200 pour une station de relevage en région parisienne. Ces clapets, équipés d’un ressort inox et d’un siège en EPDM, fonctionnent sans vibration ni bruit excessif, avec un taux de fuite inférieur à 0,1 % du débit nominal.
3.3 Industries chimiques et pharmaceutiques
Dans les atmosphères potentiellement explosives (zones ATEX), les vannes à bride PN16 en acier inoxydable 316L sont privilégiées pour leur résistance aux produits chimiques et leur capacité à être nettoyées (hygiène process). Un cas d’usage : une unité de production de solvants a choisi des vannes à sphère à bride PN16 DN 50, avec garniture PTFE et certification ATEX II 2G, pour isoler les cuves de mélange. Le retour d’expérience montre une durée de vie moyenne de 8 ans avant la première révision, contre 5 ans pour les vannes filetées précédemment utilisées.
3.4 Réseaux de vapeur basse pression
Pour la distribution de vapeur jusqu’à 10 bars et 180 °C (surchauffe limitée), les robinets-vannes à bride PN16 en acier au carbone avec presse-étoupe en graphite constituent une solution économique. Forge Jianing recommande d’utiliser des vannes à opercule à passage intégral pour minimiser les pertes de charge. Un client du secteur agroalimentaire a rapporté une réduction de 12 % de la consommation de vapeur après avoir remplacé des vannes à papillon sous-dimensionnées par des vannes à bride PN16 adaptées au diamètre réel de la conduite.
4. Critères de sélection pour une vanne à bride PN16
Pour garantir la performance et la longévité de l’installation, il est essentiel de prendre en compte plusieurs paramètres techniques. Les ingénieurs de Forge Jianing recommandent la grille suivante :
4.1 Diamètre nominal et pression de service
Le DN doit correspondre au diamètre intérieur de la canalisation. Un sous-dimensionnement entraîne une perte de charge excessive ; un surdimensionnement augmente le coût de la vanne sans bénéfice hydraulique. La pression maximale de service doit être inférieure à 16 bars à la température réelle de fonctionnement. Consulter la courbe de déclassement fournie par Forge Jianing pour les températures supérieures à 100 °C.
4.2 Matériau du corps et des composants internes
Environnement standard : acier au carbone (WCB) avec revêtement intérieur époxy pour l’eau. Fluides agressifs : inox 316L ou alliage duplex (S31803). Présence de particules abrasives : opter pour un opercule en acier trempé ou avec revêtement céramique. Forge Jianing propose des options de traitement thermique (normalisation, trempe) pour améliorer la résistance à l’usure.
4.3 Type de connexion et face de bride
Les faces de bride standard sont de type B1 (plate, selon EN 1092-1) ou B2 (surélevée). Pour les applications à haute pression différentielle, la face surélevée avec joint torique offre une meilleure étanchéité. La surface de contact doit être exempte de rayures et conforme à la rugosité spécifiée (Ra 3,2 µm maximum).
4.4 Certification et marquage
Pour les installations soumises à réglementation (directive européenne 2014/68/UE, marquage CE), les vannes doivent être fournies avec une déclaration de conformité et un manuel d’instructions. Forge Jianing livre systématiquement ses vannes à bride PN16 avec le marquage CE, le certificat d’essai hydraulique et un rapport de conformité matière (EN 10204 type 3.1 pour les aciers spéciaux).
5. Innovation et tendances du marché à l’horizon 2026
Le secteur de la robinetterie industrielle connaît plusieurs évolutions importantes. D’une part, la demande croissante pour des vannes intelligentes (intégration de capteurs de position, de température et de pression) pousse les fabricants à concevoir des brides PN16 compatibles avec les systèmes IoT. Forge Jianing a développé une gamme de vannes à bride PN16 avec actionneur électrique modulaire, permettant un pilotage à distance et une maintenance prédictive. D’autre part, la réglementation environnementale (réduction des fuites fugitives, directive ETSI EN 13463) encourage l’utilisation de joints à faible émission et de presse-étoupes à action étagée. Enfin, l’optimisation des coûts de production grâce à l’impression 3D pour les pièces de rechange (opercule, clapet) gagne du terrain : Forge Jianing utilise désormais des prototypes imprimés en 3D pour valider les géométries avant la fabrication en série.
Selon les analyses de marché publiées en janvier 2026, le segment des vannes à bride PN16 devrait croître de 4,3 % par an jusqu’en 2030, porté par les investissements dans les infrastructures d’eau potable, la modernisation des réseaux de chauffage urbain et la construction d’usines de production d’hydrogène vert. La durabilité des matériaux (acier à faible teneur en carbone, acier inoxydable recyclé) devient un critère d’achéteurs publics. Forge Jianing s’engage à réduire l’empreinte carbone de ses produits : en 2025, 75 % des aciers utilisés provenaient de filières de recyclage, et l’objectif 2027 est d’atteindre 90 %.
6. Comment choisir son fournisseur de vannes à bride PN16 ?
Au-delà des caractéristiques techniques, la qualité du support et la réactivité du fabricant jouent un rôle déterminant dans la réussite d’un projet. Forge Jianing se distingue par :
- Une capacité de production de 50 000 vannes par an, avec un stock permanent de DN 50 à DN 300 prêt à expédier sous 24 h.
- Un bureau d’études intégré capable de réaliser des calculs de résistance mécanique (éléments finis) et de dimensionnement hydraulique.
- Un service après-vente basé en Europe, avec intervention sur site sous 48 h pour les pannes critiques.
- Des garanties contractuelles : 5 ans sur le corps de vanne, 2 ans sur les pièces d’usure.
Pour toute demande technique ou commerciale, notre équipe est joignable par téléphone ou courriel. Nous vous invitons à nous consulter pour une évaluation personnalisée de vos besoins en vannes à bride PN16. (咨询热线：176 9623 6479)
Conclusion opérationnelle
La vanne à bride PN16 représente un choix fiable, flexible et économique pour la grande majorité des applications industrielles sous pression modérée. En respectant les normes dimensionnelles et les spécifications de matériaux, et en s’appuyant sur un fabricant expérimenté comme Forge Jianing, les exploitants peuvent améliorer la disponibilité de leurs réseaux, réduire leurs coûts de maintenance et s’adapter aux évolutions réglementaires. Les données de marché 2026 confirment que cette catégorie de vannes reste une valeur sûre, tant pour les projets neufs que pour la rénovation. Nous recommandons de toujours vérifier la compatibilité avec le fluide transporté, la température réelle de service et les conditions de pose avant de finaliser le choix. Grâce à son expertise et à sa gamme complète, Forge Jianing est en mesure d’accompagner chaque client dans la définition de sa solution optimale, du dimensionnement à la mise en service. N’hésitez pas à solliciter un devis ou une étude technique pour bénéficier d’un retour d’expérience concret adapté à votre contexte industriel.
