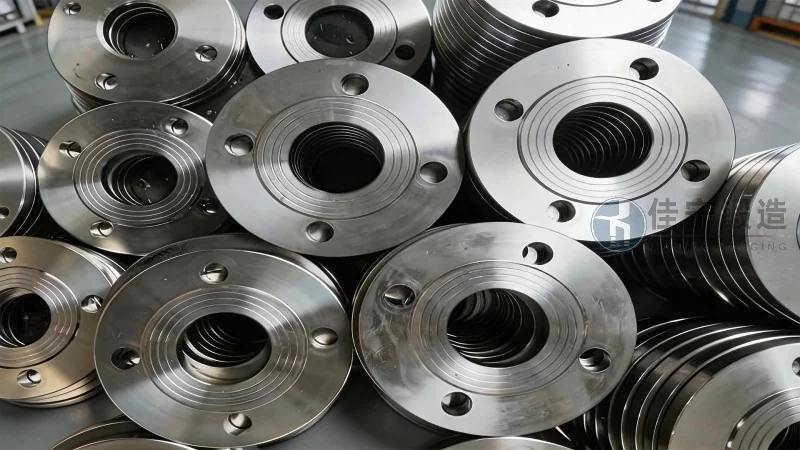

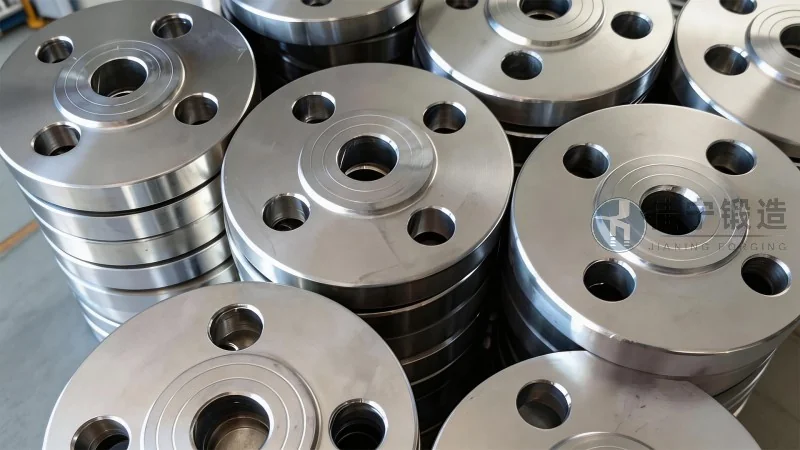

1. Contexte et importance des brides à souder plates forgées dans les récipients sous pression
Les récipients sous pression constituent l’épine dorsale de nombreuses industries, du raffinage pétrolier à la production chimique, en passant par le stockage de gaz et la production d’énergie. La fiabilité de ces équipements repose en grande partie sur la qualité de leurs composants d’assemblage, parmi lesquels les brides occupent une place centrale. Une bride mal conçue ou fabriquée peut entraîner des fuites, des défaillances mécaniques, voire des accidents graves. Dans ce contexte, la bride à souder plate forgée pour récipient sous pression émerge comme une solution technique robuste, alliant simplicité de mise en œuvre et haute performance mécanique. Contrairement aux brides moulées ou usinées à partir de tôles, la version forgée bénéficie d’une structure de grain affinée qui améliore considérablement sa résistance à la fatigue, à la corrosion et aux contraintes thermiques. Forgée par forgeage matricé ou libre, cette bride offre une homogénéité métallurgique idéale pour les applications soumises à des pressions élevées et à des cycles thermiques répétés. Avec la montée en puissance des normes ASME Section VIII, EN 1092-1 et des réglementations européennes (PED 2014/68/EU), le choix d’une bride forgée devient un impératif technique pour les fabricants de cuves, de chaudières et de réacteurs. À l’horizon 2026, le marché mondial des brides forgées devrait connaître une croissance annuelle de 5,2 %, porté par l’expansion des infrastructures pétrochimiques en Asie et la rénovation d’installations vieillissantes en Europe. Dans cet article, nous analysons en profondeur les caractéristiques, les avantages et les critères de sélection de la bride à souder plate forgée, en nous appuyant sur les retours d’expérience de Forge Jianing, un acteur reconnu dans la forge de précision depuis plus de vingt ans.
2. Processus de fabrication : le forgeage au cœur de la performance
La bride à souder plate forgée se distingue des brides usinées dans la masse par la nature même du processus de fabrication. Le forgeage consiste à déformer plastiquement un lingot d’acier à haute température, sous l’action de presses ou de marteaux-pilons, afin d’obtenir une forme proche de la géométrie finale. Cette technique présente plusieurs avantages métallurgiques déterminants. Tout d’abord, le forgeage élimine les soufflures, les retassures et les inclusions non métalliques présentes dans l’acier brut. Ensuite, il aligne les fibres du métal dans la direction des contraintes principales, ce qui multiplie par deux ou trois la résistance à la fatigue cyclique par rapport à une pièce moulée. Pour une bride de récipient sous pression, particulièrement soumise à des charges de traction radiales et à des moments de flexion, cette orientation des grains est cruciale. Le procédé mis en œuvre par Forge Jianing comprend plusieurs étapes : tronçonnage de billette, chauffage au four à induction jusqu’à 1 250 °C, forgeage matricé en trois passes pour assurer une déformation homogène, puis refroidissement contrôlé. La bride est ensuite traitée thermiquement par normalisation ou trempe et revenu selon la nuance d’acier (par exemple A105, A350 LF2, 316L). Les tolérances dimensionnelles sont vérifiées sur machine à mesurer tridimensionnelle, conformément à la classe de précision B ou A de l’ASME B16.5. Ce niveau de contrôle garantit que la bride s’assemble parfaitement avec le col du récipient, sans jeu excessif ni contrainte parasite. En 2026, l’adoption croissante de l’acier duplex (UNS S31803) et des alliages à base de nickel (Inconel 625) pour les récipients sous pression en environnement agressif impose aux forgeurs comme Forge Jianing de maîtriser des paramètres de forgeage plus fins, notamment la fenêtre de température de déformation et le taux de réduction.
3. Matériaux et nuances pour brides forgées : sélectionner selon l’environnement
Le choix du matériau d’une bride à souder plate forgée dépend de plusieurs facteurs : pression de service, température, nature du fluide (corrosif, inflammable, cryogénique) et durée de vie visée. Pour les applications standard en dessous de 50 bar et 400 °C, l’acier au carbone A105 (ASTM A105) reste la nuance la plus répandue. Il offre un bon équilibre entre résistance mécanique et usinabilité, avec une limite d’élasticité minimale de 250 MPa. Lorsque les températures descendent en dessous de –20 °C, l’A350 LF2, avec sa ténacité à basse température, devient indispensable. Pour les milieux corrosifs modérés (hydrocarbures soufrés, solutions alcalines), l’acier inoxydable austénitique 304L ou 316L est couramment employé. La version forgée de ces aciers présente une meilleure résistance à la corrosion intergranulaire grâce à la faible teneur en carbone et à la structure affinée. Pour les récipients sous pression travaillant à haute température (> 500 °C) ou dans des atmosphères d’hydrogène, les aciers faiblement alliés comme le F22 (2,25Cr-1Mo) ou le F91 (9Cr-1Mo-V) sont préférés, car ils conservent une bonne résistance au fluage. Enfin, pour les applications offshore ou chimiques sévères, les aciers duplex (2205, 2507) ou super-austénitiques (904L) offrent une résistance exceptionnelle à la corrosion sous contrainte. Forge Jianing propose une traçabilité complète de chaque lingot, avec certificat 3.1 conforme à la norme EN 10204. Les clients peuvent également exiger des contrôles non destructifs supplémentaires – ressuage, magnétoscopie, ultrasons – selon le niveau d’exigence de leur cahier des charges. La tendance 2026 confirme une augmentation de 30 % de la demande de brides forgées en alliage à base de nickel pour les réacteurs chimiques traitant des acides concentrés, ce qui pousse les forgeurs à investir dans des équipements de chauffage par induction adaptés à ces matériaux réfractaires.
4. Avantages clés des brides à souder plates forgées par rapport aux alternatives moulées ou usinées
- Résistance mécanique supérieure : Le forgeage améliore la limite d’élasticité et la résistance à la traction de 20 à 40 % par rapport à une bride moulée de même nuance, grâce à la densification du métal et à l’élimination des micro-porosités.
- Étanchéité renforcée : La face plane de la bride forgée peut être rectifiée avec une rugosité Ra ≤ 3,2 µm, garantissant une portée d’étanchéité optimale pour les joints spiralés ou métalliques utilisés dans les récipients sous pression.
- Résistance à la fatigue thermique : Les cycles de chauffage et de refroidissement rapides, fréquents dans les procédés batch, induisent des contraintes alternatives. Les brides forgées supportent typiquement 10 000 cycles à 80 % de leur limite d’élasticité, contre 3 000 cycles pour une bride usinée dans une tôle laminée.
- Homogénéité chimique : Le forgeage matricé homogénéise les éléments d’alliage et évite les ségrégations locales, ce qui réduit le risque de corrosion localisée ou de fissuration par hydrogène.
- Adaptabilité dimensionnelle : Les brides plates forgées peuvent être produites avec des diamètres extérieurs allant de 25 mm à 1 500 mm, et des épaisseurs jusqu’à 300 mm, sans limite de série. Forge Jianing dispose d’une presse de 6 000 tonnes permettant de forger des pièces de grande taille pour les réacteurs de l’industrie pétrochimique.
- Respect des normes internationales : Les brides forgées répondent aux spécifications ASME B16.5 (Classe 150 à 2500), EN 1092-1 (PN 6 à PN 400) et ISO 7005. La traçabilité complète facilite les audits de certification PED ou ASME U.
5. Comparaison technique : bride plate forgée contre bride à souder à col (weld neck)

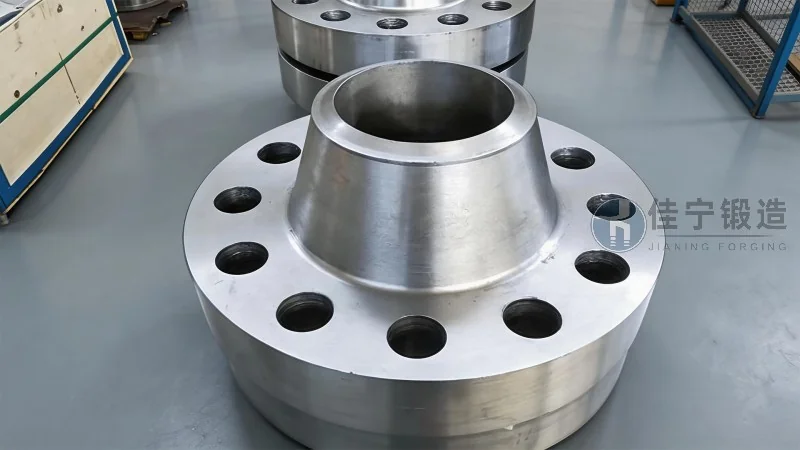

La bride à souder plate (slip-on ou plate flange) et la bride à souder à col (weld neck) sont souvent opposées dans le choix d’un assemblage de récipient sous pression. La bride à col présente un cône qui transmet progressivement les contraintes de la soudure vers le corps de la bride, ce qui la rend particulièrement adaptée aux fortes pressions et aux sollicitations répétées (fatigue). Cependant, la bride plate forgée conserve deux avantages distincts : d’une part, son coût de fabrication est inférieur de 25 à 30 % pour des diamètres supérieurs à 400 mm, car l’usinage du cône est évité ; d’autre part, son encombrement axial réduit permet de gagner de l’espace dans les skids compacts. Pour des pressions nominales jusqu’à PN 250 (environ 25 bar à 100 °C) et des températures modérées, la bride plate forgée offre un ratio performance/coût très compétitif. En revanche, pour des pressions supérieures à 100 bar ou des cycles thermiques rapides, la bride à col reste la référence. Forge Jianing conseille souvent à ses clients de réaliser une analyse par éléments finis (FEA) pour déterminer le type de bride optimal en fonction de la géométrie exacte du récipient et des chargements opératoires. Une étude récente menée sur un réservoir de stockage de GPL a montré qu’une bride plate forgée en A350 LF2 avec un joint métalloplastique offrait une durée de vie en fatigue équivalente à une bride à col, à condition que l’épaisseur du plat soit majorée de 15 %. Ce compromis technique est parfaitement acceptable pour de nombreux projets où le budget et le délai de fabrication sont contraints.
6. Critères de sélection et paramètres de dimensionnement
Choisir une bride à souder plate forgée pour un récipient sous pression nécessite une évaluation précise de plusieurs paramètres. Le premier est la pression maximale admissible (Pmax) à température ambiante, donnée par la formule de la norme ASME B16.5 en fonction de la classe. Par exemple, une bride Classe 150 en A105 supporte jusqu’à 19 bar à 38 °C, tandis qu’une Classe 300 atteint 50 bar. La température réduit la résistance : à 400 °C, la Pmax d’une Classe 300 chute à 37 bar. Il est donc essentiel de connaître la pression de calcul du récipient et la température de fonctionnement. Le second paramètre est le diamètre nominal (DN) qui détermine l’épaisseur du plat, le diamètre du cercle de boulons et le nombre de boulons. L’épaisseur minimale de la bride plate forgée est calculée pour éviter la déformation excessive sous l’effort de serrage des boulons. Forge Jianing utilise un logiciel interne qui intègre les formules de l’ASME Appendix VIII et des règles du Code de construction des appareils à pression (CODAP) pour les projets français. Les clients reçoivent un dossier de calcul incluant les contraintes radiales, tangentielles et de cisaillement. Le troisième critère est l’état de surface de la face d’étanchéité : une face surélevée (raised face) avec finition lisse (Ra 3,2 à 6,3 µm) est la plus courante, mais une face avec stries concentriques (stockage cryogénique) ou une face à joint annulaire (RTJ) peut être requise. Enfin, le traitement de surface – galvanisation à chaud, phosphatation, zingage électrolytique ou revêtement époxy – améliore la résistance à la corrosion en atmosphère marine ou industrielle. En 2026, l’utilisation de brides forgées avec revêtement PTFE pour les récipients contenant des produits chimiques très corrosifs (acide chlorhydrique concentré) gagne en popularité.
7. Montage, soudage et contrôle qualité sur site
La mise en œuvre d’une bride à souder plate forgée sur un récipient sous pression exige le respect de protocoles de soudage stricts. La bride est positionnée de manière à ce que l’axe de la soudure coïncide avec l’axe neutre de la bride. Une préparation de chanfrein en V ou en U est réalisée sur le bord intérieur de la bride et sur l’extrémité du tube ou de la virole. Le préchauffage (100 à 250 °C selon la nuance) est indispensable pour éviter les fissurations à froid, surtout sur les aciers faiblement alliés. Les paramètres de soudage (intensité, vitesse d’avance, apport thermique linéique) doivent être qualifiés via un WPQR (Welding Procedure Qualification Record) avant le début des travaux. Après soudage, un traitement thermique de détensionnement (post-weld heat treatment, PWHT) est souvent prescrit pour les épaisseurs supérieures à 30 mm ou pour les aciers de nuance 1,25Cr-0,5Mo et au-delà. Forge Jianing fournit à ses clients un guide de soudage détaillé, basé sur son retour d’expérience de 15 000 brides livrées dans 40 pays. Les contrôles non destructifs (radiographie, ultrasons, magnétoscopie) doivent être effectués sur chaque soudures réalisées sur site, avec un taux d’acceptation conformément à l’ASME Section V. La bride elle-même est soumise à un essai de pression hydraulique (1,3 fois la pression maximale admissible) avant expédition. En cas de défaut détecté (inclusion, manque de pénétration), Forge Jianing propose une réparation par rectification locale ou un remplacement dans un délai de 48 heures, grâce à son stock permanent de plus de 200 références de brides forgées.
8. Perspectives 2026 et innovations dans le forgeage des brides
Le marché des brides forgées pour récipients sous pression bénéficie de plusieurs dynamiques technologiques et réglementaires à l’horizon 2026. Premièrement, la digitalisation des chaînes de forgeage permet une traçabilité totale de chaque pièce via le marquage laser 2D et l’enregistrement en continu des paramètres de forge (température, pression, cycle de martelage). Forge Jianing a déjà installé des capteurs IoT sur ses presses, réduisant de 15 % le taux de rebut par détection précoce des anomalies. Deuxièmement, l’essor de l’impression 3D métal combinée au forgeage (hybrid forging) ouvre la voie à des géométries internes optimisées pour les brides de très grande taille, avec un gain de masse de 20 % tout en conservant la résistance. Troisièmement, les normes environnementales (taxe carbone, REACH) incitent les fabricants à réduire la consommation d’énergie : le forgeage à chaud assisté par induction pulsée permet d’économiser 30 % d’énergie par rapport au chauffage au gaz. Enfin, la demande de récipients sous pression pour le stockage d’hydrogène vert (gazeux ou liquide) impose des brides forgées capables de résister à la fragilisation par hydrogène et aux températures cryogéniques (-253 °C). Les nuances de type A350 LF2 amélioré ou Ni-alloy 625 sont en cours de qualification. Les experts de Forge Jianing participent activement aux groupes de travail de l’AFIAP et du CETIM pour contribuer à la révision des normes de brides pour l’hydrogène. Pour les entreprises qui souhaitent sécuriser leur approvisionnement en brides forgées de haute qualité, une consultation technique personnalisée permet d’optimiser le dimensionnement et de réduire les coûts de possession sur l’ensemble du cycle de vie du récipient.
9. Conclusion et accompagnement technique
La bride à souder plate forgée pour récipient sous pression représente bien plus qu’un simple élément de raccordement : c’est un composant stratégique dont la fiabilité conditionne la sécurité et la performance de l’ensemble de l’installation. Grâce au forgeage, elle offre une résistance mécanique, une étanchéité et une durabilité inégalées par les alternatives moulées ou usinées. Le choix de la nuance, le respect des tolérances dimensionnelles et la maîtrise des cycles de soudage sont autant de facteurs qui font la différence sur le long terme. Avec une capacité de production annuelle de plus de 50 000 brides forgées, une certification ISO 9001:2015 et des références dans des projets EPC majeurs en Europe, au Moyen-Orient et en Asie, Forge Jianing se positionne comme un partenaire technique pour les fabricants de récipients sous pression. Nos ingénieurs accompagnent vos équipes depuis la phase de conception jusqu’à la mise en service, en proposant des études de faisabilité, des calculs de dimensionnement et des devis compétitifs. Pour toute demande concernant vos brides à souder plates forgées, contactez notre service commercial : (咨询热线：176 9623 6479). Nous traitons aussi bien les petites séries de prototypes que les grandes commandes de séries, avec des délais de livraison contractuels respectés à 98 %. Investir dans une bride forgée Forge Jianing, c’est choisir la tranquillité d’esprit pour vos récipients sous pression, aujourd’hui et demain.
