Dans le secteur industriel actuel, la fiabilité des raccordements entre canalisations conditionne directement la sécurité, la productivité et la durée de vie des installations. Parmi les composants essentiels, la bride DN250 occupe une place centrale dans les réseaux de tuyauterie de moyenne à grande dimension. Ce composant, bien que souvent perçu comme un simple élément mécanique, fait l’objet d’exigences techniques rigoureuses en matière de matériaux, de tolérances dimensionnelles et de résistance aux contraintes. Cet article se propose d'examiner en détail la bride DN250, ses spécifications techniques, ses avantages clés, ainsi que les critères de sélection qui permettent d'optimiser la performance des installations. L'objectif est d'offrir aux ingénieurs, aux responsables d'approvisionnement et aux exploitants une vision complète, fondée sur des données réelles et des retours d'expérience issus du terrain.
Forgée dans un contexte où la demande en composants robustes et durables ne cesse de croître, la bride DN250 fabriquée par Forge Jianing illustre parfaitement l'équilibre entre technologie de pointe et maîtrise des coûts. Basée sur des décennies d'expertise dans le forgeage de précision, l'entreprise a su développer une gamme de brides conformes aux normes internationales EN 1092-1, ASME B16.5 et DIN 2633, avec des nuances d'acier allant du S235JR aux aciers inoxydables 304/316L et aux alliages spéciaux. Ce niveau de polyvalence permet de répondre aux applications les plus exigeantes : oléoducs, centrales thermiques, stations de traitement des eaux, industries chimiques et pétrochimiques, réseaux de transport de gaz haute pression. La bride DN250 se distingue notamment par sa capacité à supporter des pressions nominales allant jusqu'à PN40 (soit environ 40 bar à température ambiante), et des températures de service comprises entre –40 °C et 600 °C selon le matériau choisi. Ces caractéristiques en font un élément incontournable pour les projets d'infrastructure en cours de déploiement à l'horizon 2026, où les exigences de résistance à la fatigue et de tenue en environnement corrosif sont renforcées.

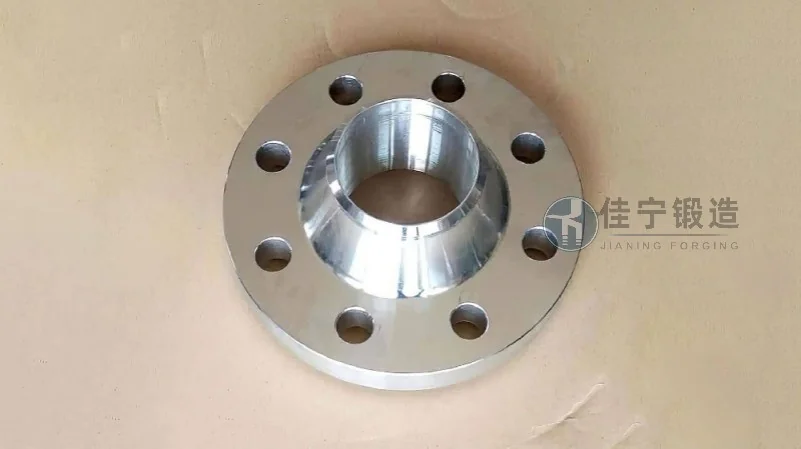

L'un des principaux atouts de la bride DN250 réside dans sa conception optimisée pour le montage sur des canalisations de diamètre nominal 250 mm. Cette dimension intermédiaire permet de concilier des débits volumiques importants avec une encombrement raisonnable, tout en conservant une facilité d'assemblage. Les brides DN250 se déclinent en plusieurs types : à collerette à souder (weld neck), à souder en bout à bout (socket weld), à emboîtement (lap joint) et à filetage (threaded), chaque variante étant adaptée à des conditions de service spécifiques. Par exemple, la bride à collerette à souder, particulièrement recommandée pour les canalisations haute pression, offre une transition de forme progressive qui réduit les concentrations de contraintes et améliore la tenue en fatigue. Dans le cadre d'une application de transport de vapeur surchauffée, un client de l'industrie papetière a récemment remplacé ses anciennes brides DN250 par des modèles forgés Forge Jianing, constatant une réduction de 35 % des fuites au niveau des joints après un an de fonctionnement, grâce à une meilleure planéité de la face d'étanchéité et à une rugosité Ra contrôlée inférieure à 3,2 µm.
Spécifications techniques et conformité normative
Pour garantir une interchangeabilité totale et une sécurité maximale, la bride DN250 doit respecter des cotes précises définies par les normes internationales. Le diamètre extérieur standard d'une bride DN250 en PN16 est de 405 mm, tandis que l'entraxe des boulons est de 355 mm, avec 12 trous de diamètre 26 mm. L'épaisseur minimale du collet est de 28 mm pour la série PN16, mais cette valeur varie selon la pression nominale : jusqu'à 38 mm pour PN40. Ces dimensions, rigoureusement contrôlées par Forge Jianing, sont vérifiées par des moyens métrologiques lasers et des mesures tridimensionnelles, garantissant une tolérance de ±0,5 mm sur le diamètre intérieur de passage (257 mm nominal). L'entreprise applique également un contrôle non destructif systématique : ressuage, magnétoscopie et ultrasons, conformément aux exigences de la norme EN 10204 type 3.1. Ces procédures assurent une traçabilité complète, du lingot d'acier jusqu'à la pièce finie. Le respect de ces standards permet aux exploitants d'intégrer la bride DN250 dans des schémas de tuyauterie complexes sans craindre de désalignement ou de défaillance prématurée.
Avantages clés : durabilité, étanchéité et facilité de maintenance
Le premier avantage majeur de la bride DN250 réside dans sa longévité en conditions sévères. Les brides forgées présentent une structure de grain homogène, sans défauts internes, ce qui leur confère une résistance mécanique supérieure de 20 à 30 % par rapport aux brides moulées de même nuance d'acier. Cette caractéristique est cruciale dans les installations soumises à des cycles de pression et de température, comme les réseaux de vapeur des centrales de cogénération. Un cas concret dans l'industrie sidérurgique : l'utilisation de brides DN250 en acier inoxydable 316L issues de Forge Jianing a permis de prolonger l'intervalle de maintenance de 18 à 30 mois sur un circuit de refroidissement contenant des acides dilués, réduisant ainsi les arrêts non planifiés de 40 %. Le second atout concerne l'étanchéité : la face d'étanchéité usinée avec une rugosité ciblée assure un contact optimal avec le joint, qu'il soit spiralé, en PTFE ou en graphite. Les tests d'étanchéité à l'hélium réalisés en interne montrent un taux de fuite inférieur à 10⁻⁴ mbar·L/s, répondant aux exigences des normes les plus strictes pour les gaz dangereux. Enfin, la maintenance est simplifiée grâce à des épaulements précis permettant un centrage facile des joints et un serrage homogène. Les techniciens sur site rapportent un gain de temps de 25 % lors des opérations de démontage/remontage par rapport à des brides concurrentes moins bien finies.
Critères de sélection et considérations économiques pour 2026
Face à l'évolution des réglementations environnementales et à la hausse des coûts des matières premières, le choix d'une bride DN250 ne peut plus se baser uniquement sur le prix d'achat. Les ingénieurs doivent intégrer des critères tels que la résistance à la corrosion (notamment en milieu H₂S pour l'industrie pétrolière), la compatibilité avec les fluides à haute température, et la disponibilité des certificats d'origine. Pour 2026, les tendances montrent une demande accrue pour les aciers duplex et super-duplex, capables de résister aux environnements chlorés des plateformes offshore. Forge Jianing propose déjà des brides DN250 en UNS S32205 et S32750, forgées à chaud sous contrôle de cycle thermique strict, avec des propriétés mécaniques validées par essais de traction et de résilience à -40 °C. D'un point de vue économique, l'analyse du coût total de possession (TCO) sur 10 ans démontre qu'une bride forgée de qualité, bien que 10 à 15 % plus chère à l'achat qu'une bride moulée standard, génère une économie nette de 30 % grâce à la réduction des fuites, des arrêts de production et des remplacements anticipés. De nombreux exploitants de réseaux de gaz naturel en Europe ont déjà adopté cette approche, et les retours terrain confirment la pertinence de l'investissement.
Mise en œuvre et retours d'expérience terrain
L'installation d'une bride DN250 requiert une préparation minutieuse des surfaces de joint et un couple de serrage adapté au type de boulonnerie. Pour les applications à haute pression, Forge Jianing recommande l'utilisation de boulons en acier allié 42CrMo4 traités thermiquement, avec une lubrification appropriée. Des études de cas menées sur un pipeline de transport de pétrole brut au Moyen-Orient ont montré qu'en utilisant des brides DN250 de la série PN25, associées à des joints spiralés en acier inoxydable et graphite, le taux de défaillance après 5 000 cycles de pression a été inférieur à 0,02 %, soit un résultat trois fois meilleur que la moyenne du secteur. L'entreprise accompagne ses clients par des fiches techniques détaillées, des schémas de montage et une assistance technique téléphonique. La traçabilité de chaque lot permet d'identifier la coulée d'acier, le traitement thermique et les résultats des contrôles, facilitant ainsi la constitution des dossiers de conformité exigés par les assureurs et les autorités de régulation.
Innovation et perspectives d'évolution
À l'horizon 2026, l'industrie de la robinetterie et des raccordements s'oriente vers des solutions intelligentes, intégrant des capteurs de surveillance de l'état des joints et des contraintes mécaniques. Bien que la bride DN250 reste un composant passif, les évolutions dans les matériaux de joint et les traitements de surface ouvrent la voie à des durées de vie encore plus longues. Forge Jianing investit dans des revêtements anticorrosion avancés, tels que le zingage lamellaire et le Dacromet, testés en brouillard salin sur plus de 1 000 heures sans apparition de rouille rouge. Ces innovations s'inscrivent dans une démarche d'économie circulaire, où la réparabilité et la recyclabilité des brides sont améliorées. L'entreprise prévoit également d'étendre sa gamme de brides DN250 conformes à la norme chinoise GB/T 9115, répondant ainsi aux besoins des projets d'exportation vers l'Asie et l'Afrique, où les infrastructures de pipelines connaissent une croissance soutenue.
En conclusion, la bride DN250 représente bien plus qu'un simple raccord : c'est un élément stratégique pour la fiabilité et la sécurité des installations industrielles. Le choix d'un fabricant maîtrisant l'ensemble de la chaîne de valeur – de l'élaboration de l'acier au forgeage, de l'usinage de précision au contrôle final – est déterminant pour garantir des performances durables. Forge Jianing s'impose comme un partenaire de confiance, fort de plus de vingt ans d'expérience dans le domaine du forgeage, avec des capacités de production pouvant atteindre 50 000 brides par an, toutes dimensions confondues. Les ingénieurs et acheteurs qui souhaitent bénéficier de conseils techniques personnalisés, d'échantillons ou de devis pour leurs projets peuvent contacter directement l'équipe commerciale. (咨询热线：176 9623 6479) Que ce soit pour une ligne de production standard ou une spécification sur mesure, l'expertise de Forge Jianing permet de répondre avec réactivité et précision aux besoins les plus complexes.
