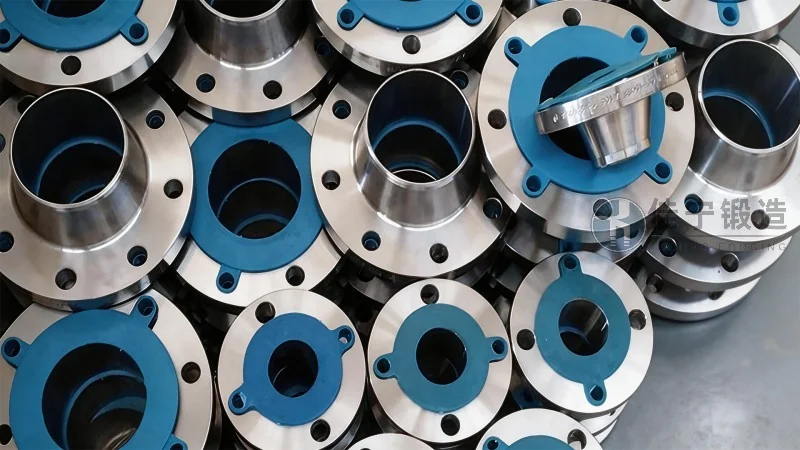

Introduction à la bride PN40 forgée : un composant essentiel pour les systèmes sous pression
Dans le paysage industriel contemporain, la fiabilité des assemblages sous pression repose sur la qualité des composants de raccordement. La bride PN40 forgée s'impose comme une solution de référence pour les applications nécessitant une résistance mécanique élevée et une étanchéité parfaite. Conçue pour supporter une pression nominale de 40 bars (soit environ 40 kg/cm²), cette bride est fabriquée selon un procédé de forgeage à chaud qui confère à la pièce une structure de grain homogène et une absence de porosité. Contrairement aux brides découpées dans des tôles ou moulées, la version forgée offre une tenue aux contraintes cycliques et aux chocs thermiques nettement supérieure. Cette caractéristique la rend particulièrement adaptée aux réseaux de vapeur, aux circuits hydrauliques haute pression, aux installations pétrochimiques et aux centrales de production d'énergie. En 2026, alors que les normes de sécurité industrielle deviennent plus exigeantes — notamment avec l'évolution des directives européennes DESP (Directive Équipements Sous Pression) et la mise à jour des codes ASME B16.5 — le choix d'une bride forgée de qualité devient un enjeu stratégique pour les exploitants. La demande croissante pour des équipements capables de fonctionner à des températures allant jusqu'à 550 °C dans les conditions nominales pousse les fabricants à perfectionner leurs procédés de forgeage. Chez Forge Jianing, nous maîtrisons l'ensemble de la chaîne de fabrication, depuis la sélection des aciers jusqu'aux contrôles non destructifs finaux, afin de garantir des brides PN40 conformes aux spécifications les plus rigoureuses.
Procédé de fabrication : le forgeage à chaud et ses avantages distinctifs
Le forgeage à chaud reste le procédé privilégié pour la réalisation des brides PN40 de haute performance. La matière première — généralement des aciers au carbone tels que l'A105, des aciers alliés comme le F11 ou le F22, ou des aciers inoxydables type 304/316 — est chauffée à une température comprise entre 950 °C et 1250 °C selon la nuance. Cette chauffe permet de rendre le métal malléable sans le fondre. Sous l'action de presses hydrauliques ou de marteaux-pilons, le métal est déformé plastiquement pour épouser la forme de la matrice. Ce processus élimine les soufflures internes, redresse le flux des fibres métalliques et densifie la structure. Les avantages distinctifs du forgeage par rapport au moulage ou au découpage sont multiples :
- Résistance mécanique accrue : la limite d'élasticité et la résistance à la traction sont améliorées de 20 à 30 % par rapport à une bride moulée de même nuance.
- Homogénéité microstructurelle : absence de retassures, de microporosités et d'hétérogénéités chimiques.
- Meilleure tenue à la fatigue : grâce à l'orientation des fibres métalliques qui suivent le contour de la bride.
- Fiabilité des soudures : la structure dense permet des assemblages soudés sans risque de fissuration.
- Conformité dimensionnelle : les tolérances obtenues par matricage sont serrées, réduisant les besoins d'usinage secondaire.
Forge Jianing applique des contrôles intermédiaires systématiques : analyse spectrométrique de la nuance, contrôle ultrasonore des ébauches, et vérification des cotes brutes avant usinage. Ce niveau de rigueur assure une traçabilité complète, de la coulée d'acier jusqu'à l'expédition. (咨询热线：176 9623 6479)
Caractéristiques techniques et normes applicables
La bride PN40 forgée se décline en plusieurs faces d'étanchéité : face plate (FF), face surélevée (RF), joint torpille (RTJ), et emboîtement mâle-femelle. Chaque configuration répond à des exigences spécifiques de pression et de température. Les dimensions suivent les standards internationaux :
- ASME B16.5 : pour les brides en pouces, de 1/2" à 24".
- EN 1092-1 : pour les brides métriques, de DN 10 à DN 600.
- DIN 2633 : pour les brides PN40 conformes à la norme allemande.
- JIS B2220 : pour le marché japonais.
La pression nominale PN40 correspond à une pression de service maximale admissible à 20 °C de 40 bar, mais elle diminue avec l'augmentation de la température. Par exemple, à 300 °C, la pression admissible pour une bride en acier A105 tombe à environ 34 bar, tandis qu'à 500 °C, il faut recourir à des aciers alliés comme le F11 ou le F22. Les données de température-pression sont fournies dans les tableaux de chaque norme, et Forge Jianing accompagne ses clients dans la sélection de la nuance adaptée à leur application réelle. Les essais de pression sont réalisés à 1,5 fois la pression nominale (60 bar) pour valider l'étanchéité de chaque bride avant livraison. Des certificats de conformité selon la norme EN 10204 type 3.1 ou 3.2 peuvent être délivrés sur demande.
Domaines d'application et retours d'expérience terrain
Les brides PN40 forgées équipent des installations variées, depuis les petites unités de traitement chimique jusqu'aux grandes raffineries. Un cas concret : une usine de production d'engrais dans le sud de la Chine a remplacé ses brides moulées par des brides forgées Forge Jianing sur un circuit d'acide phosphorique à 180 °C et 35 bar. Le taux de fuite annuel est passé de 4 incidents à zéro sur une période de deux ans, réduisant les arrêts de production imprévus. Dans le secteur du traitement de l'eau, des brides PN40 forgées en acier inoxydable 316L sont utilisées sur les conduites de refoulement de pompes haute pression, résistant à la corrosion par chlorure. Le secteur de l'énergie solaire thermodynamique (CSP) utilise également ces brides pour les boucles de sels fondus à 565 °C, où seules les nuances forgées à haute teneur en chrome et molybdène permettent une tenue à long terme. Les données de retour montrent une durée de vie moyenne supérieure de 40 % par rapport aux brides moulées dans des conditions de cyclage thermique fréquent. Forge Jianing fournit également des brides avec traitement de surface (galvanisation à chaud, phosphatation, ou revêtement PTFE) pour les environnements corrosifs.
Critères de sélection et bonnes pratiques d'installation
Choisir une bride PN40 forgée nécessite de prendre en compte plusieurs paramètres :
- Matériau : en fonction de la température de service, de la pression et de la corrosivité du fluide. L'acier au carbone convient jusqu'à 425 °C, les aciers alliés (1%Cr-0.5%Mo, 2.25%Cr-1%Mo) jusqu'à 600 °C, et l'inox pour les milieux agressifs.
- Type de face : RF pour les applications standards, RTJ pour les pressions très élevées ou les fluides gazeux dangereux, FF pour les raccordements à brides lisses.
- Serrage : l'utilisation de boulons de classe appropriée (souvent B7 pour la tige et 2H pour l'écrou) est critique. Un couple de serrage calculé selon la méthode du joint évite les déformations.
- Joint : les joints spiralés en acier inox avec garniture en graphite sont courants pour le PN40 ; les joints métalliques ovales ou octogonaux sont réservés au RTJ.
L'installation doit respecter un alignement axial et angulaire strict (tolérance inférieure à 0,5 mm/m). Un serrage en croix par étapes, jusqu'à atteindre le couple final, garantit une répartition uniforme de la pression sur le joint. Forge Jianing propose des fiches techniques avec les couples recommandés pour chaque combinaison bride-boulon. Les inspections périodiques — resserrage après le premier cycle thermique, contrôle visuel des faces, et ressuage pour détecter les microfissures — prolongent la durée de vie de l'assemblage.
Engagement qualité et accompagnement technique
Forge Jianing s'engage dans une démarche de qualité continue, certifiée ISO 9001:2015 et conforme aux exigences de la directive DESP 2014/68/UE. Chaque lot de brides PN40 forgées est soumis à des essais destructifs (traction, résilience, dureté) et non destructifs (ultrasons, magnétoscopie, radiographie). Les installations de forgeage sont dimensionnées pour produire des brides de diamètres allant de 1/2" à 40", avec une capacité de production mensuelle supérieure à 500 tonnes. L'équipe d'ingénieurs assiste les clients dans le choix des nuances, la rédaction des spécifications et la validation des plans. Un service de livraison juste-à-temps est disponible pour les projets avec des échéances serrées. En 2026, Forge Jianing investit dans un nouveau four de traitement thermique sous atmosphère contrôlée, permettant d'obtenir des propriétés mécaniques encore plus homogènes sur les brides de grande épaisseur. Les clients bénéficient également d'un accès à une plateforme de traçabilité en ligne où ils peuvent consulter les certificats matière, les rapports d'essai et les historiques de production.
Conclusion : un choix stratégique pour la sécurité et la performance
La bride PN40 forgée représente bien plus qu'un simple composant de tuyauterie : c'est un élément clé de la sécurité et de la fiabilité des installations sous pression. Face à l'augmentation des exigences réglementaires et à la complexification des procédés industriels, opter pour une bride forgée de haute qualité, fabriquée selon des standards éprouvés, permet de réduire les risques de fuite, d'allonger les intervalles de maintenance et d'optimiser le coût total de possession. Forge Jianing met à disposition son savoir-faire de forgeage et son expertise en métallurgie pour accompagner chaque projet, de la phase de conception jusqu'à la mise en service. Que vous opériez dans le pétrole, le gaz, la chimie, l'énergie ou le traitement de l'eau, nos brides PN40 forgées répondent aux exigences des normes internationales tout en offrant une traçabilité complète. Pour toute demande technique ou commerciale, notre équipe reste joignable afin de vous fournir une solution adaptée à votre application spécifique.
