Dans l'industrie lourde et les infrastructures critiques, le choix des composants de tuyauterie détermine directement la sécurité, la durabilité et la rentabilité des installations. Parmi les éléments essentiels, la bride forgée de grand diamètre, notamment le modèle de 40 pouces, occupe une place centrale dans les systèmes à haute pression et hautes températures. Cet article propose une analyse détaillée de la bride 40 pouces forgée, en explorant ses spécificités techniques, ses avantages opérationnels, les standards industriels applicables, ainsi que les critères de sélection pour les projets exigeants. L'objectif est de fournir aux ingénieurs, acheteurs et décideurs un guide complet, fondé sur des données réelles et des retours d'expérience, pour mieux comprendre pourquoi ce composant est indispensable dans la construction de réseaux de pipelines modernes.

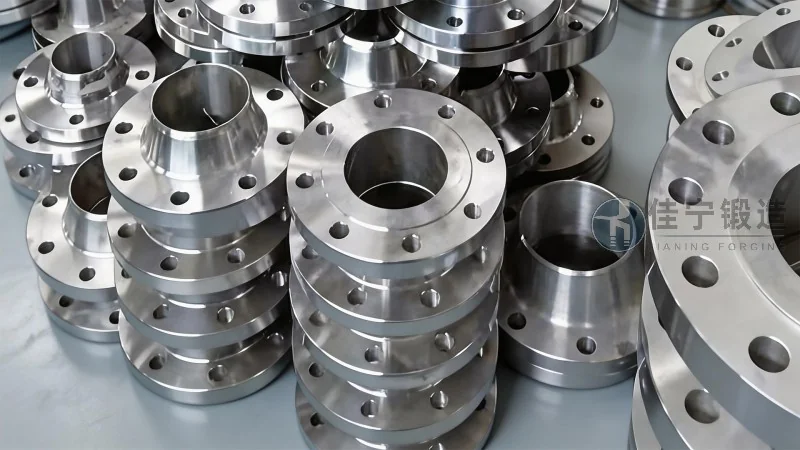

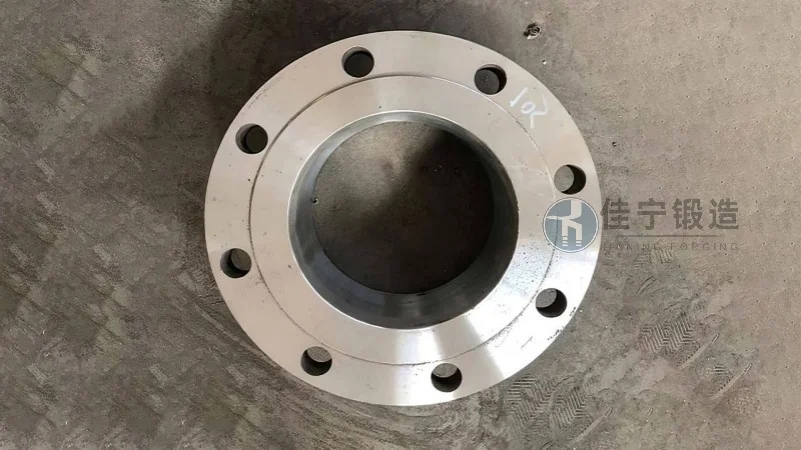

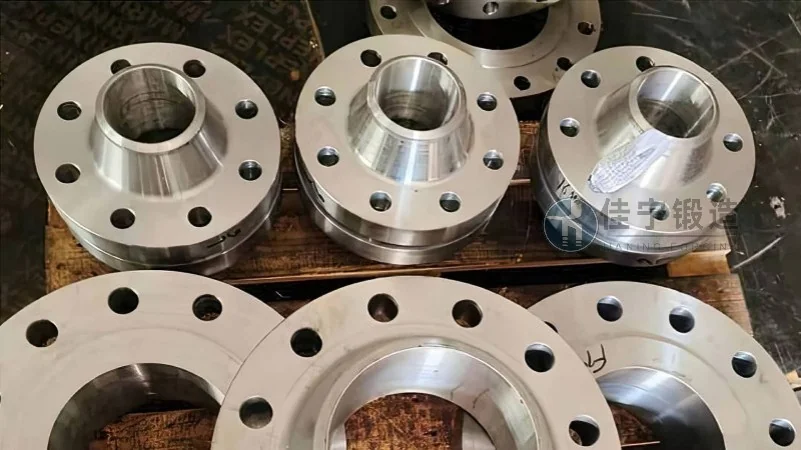

La bride 40 pouces forgée représente une pièce métallique circulaire, généralement fabriquée par forgeage à chaud, qui permet de raccorder deux sections de tuyaux, vannes ou équipements. Sa taille nominale de 40 pouces (environ 1 016 mm de diamètre) la destine aux canalisations de gros diamètre utilisées dans les secteurs pétrolier, gazier, pétrochimique, naval, énergétique, ainsi que dans les stations de pompage et les systèmes de refroidissement industriels. Contrairement aux brides découpées dans des tôles ou coulées, la version forgée offre une structure de grain plus dense et homogène, ce qui lui confère une résistance mécanique supérieure. Selon les normes ASME B16.5 et ASME B16.47 (série A et série B), ce type de bride peut être classifié en différentes pressions nominales : de classe 150 à classe 2500, voire plus pour des applications spécifiques. Sur le marché mondial des composants de tuyauterie, la demande pour les brides forgées de 40 pouces devrait croître de 6 à 8 % par an d'ici 2026, portée par l'expansion des capacités de raffinage et des projets d'énergie renouvelable offshore.
L'un des atouts majeurs de la bride 40 pouces forgée réside dans son processus de fabrication. Le forgeage à chaud élimine les défauts internes tels que les porosités ou les inclusions, courants dans les pièces coulées. La fibre du métal est orientée de manière à suivre le contour de la bride, augmentant ainsi sa résistance à la fatigue et aux contraintes cycliques. Pour un pipeline de 40 pouces soumis à des pressions de service de 100 à 200 bars, une bride forgée bien conçue peut supporter des cycles thermiques répétés sans fissuration prématurée. Les données de l'industrie indiquent que les brides forgées présentent une durée de vie moyenne 30 % supérieure à celle des brides soudées ou coulées dans des conditions similaires. Ce gain de longévité se traduit par une réduction des coûts de maintenance et des arrêts de production non planifiés, un facteur décisif pour les opérateurs de sites sensibles.
Gamme de dimensions et tolérances conformes aux normes internationales
Pour une bride de 40 pouces, les dimensions clés sont rigoureusement encadrées. Le diamètre extérieur varie de 1 200 mm à 1 350 mm selon la série (ASME B16.47 série A ou série B). L'épaisseur minimale, le nombre de trous de boulons, le diamètre des boulons ainsi que l'alésage sont déterminés par la classe de pression. À titre d'exemple, pour une bride de classe 150 en acier au carbone, le diamètre extérieur peut atteindre 1 270 mm avec une épaisseur de 50 mm. Pour la classe 900, l'épaisseur peut dépasser 100 mm. Respecter ces tolérances est crucial pour assurer l'étanchéité du joint et la répartition uniforme des charges. Les fabricants certifiés, tels que Forge Jianing, contrôlent chaque dimension par des mesures tridimensionnelles et des essais non destructifs, garantissant la conformité aux exigences des clients et aux audits de qualité.
Matériaux et traitements thermiques adaptés aux environnements sévères
Le choix du matériau pour une bride 40 pouces forgée dépend des conditions de service : température, pression, fluide transporté. Les aciers au carbone (A105, A350 LF2) conviennent pour les applications générales jusqu'à 400 °C. Pour les hautes températures (500-600 °C), les aciers alliés comme l'ASTM A182 F11 ou F22 sont privilégiés. Dans les environnements corrosifs (soufre, chlorures, acides), l'acier inoxydable austénitique (316/316L, 304/304L) ou les alliages duplex (2205, 2507) offrent une résistance accrue. Le forgeage est suivi d'un traitement thermique approprié : normalisation, trempe et revenu, ou recuit de détensionnement. Par exemple, une bride en acier allié destinée à un réacteur chimique subira une trempe à l'huile suivie d'un revenu à 650 °C pour atteindre une dureté optimale et une ténacité élevée. Forge Jianing dispose de fours de traitement thermique de grande capacité, capables de traiter des pièces de 40 pouces en respectant les cycles définis par les spécifications techniques.
Performances mécaniques et tests de certification
Chaque bride forgée de 40 pouces produite doit satisfaire à une batterie de tests : essai de traction, limite d'élasticité, allongement, résilience Charpy, dureté Brinell ou Rockwell. Les valeurs minimales sont imposées par les normes. Pour un acier A105, la résistance à la traction minimale est de 485 MPa, la limite d'élasticité de 250 MPa. Des tests non destructifs comme le contrôle par ultrasons, la magnétoscopie ou le ressuage sont systématiquement réalisés pour détecter d'éventuels défauts de surface ou internes. Une bride forgée certifiée offre une traçabilité complète, depuis le lingot jusqu'à la pièce finie. Cette approche répond aux exigences des référentiels qualité ISO 9001, API 6A, et aux directives européennes DESP (Directive équipements sous pression). Les clients peuvent ainsi intégrer ces composants dans des projets critiques sans risque de défaillance prématurée.
Avantages opérationnels dans les installations haute pression
L'utilisation d'une bride 40 pouces forgée apporte des bénéfices concrets sur le terrain. Tout d'abord, la réduction des fuites : grâce à une surface de joint parfaitement plane et à une robustesse accrue, le taux de fuite est pratiquement nul, ce qui améliore la sécurité et réduit les pertes de produit. Ensuite, la facilité d'installation : les brides forgées de grande taille sont souvent usinées avec des faces surélevées ou à rainure, compatibles avec des joints spiralés ou des joints métalliques. Les trous de boulons sont alignés avec précision, évitant les jeux ou les contraintes parasites. Enfin, la maintenance simplifiée : en cas de remplacement, la bride peut être démontée et remontée sans déformation, ce qui n'est pas toujours le cas avec des brides soudées. Des retours d'expérience sur des projets de raffinerie en Asie du Sud-Est montrent que l'utilisation de brides forgées a permis de réduire le temps d'arrêt de maintenance de 15 % en moyenne.
Comparaison avec d'autres procédés de fabrication
Pour comprendre la valeur ajoutée de la bride forgée, il est utile de la comparer aux alternatives. Les brides coulées, moins coûteuses à produire, présentent souvent une structure de grain grossière et des risques de retassures ou de microporosités. Leur résistance mécanique est inférieure de 20 à 30 % par rapport à une pièce forgée équivalente. Les brides usinées dans des tôles, quant à elles, ne bénéficient pas de la réorientation des fibres de contrainte. Elles sont donc plus sensibles à la fissuration sous contrainte dans les applications dynamiques. En revanche, le forgeage, bien que plus onéreux à l'unité, garantit une fiabilité qui justifie l'investissement sur le long terme. Pour les canalisations de 40 pouces opérant à des pressions supérieures à 50 bars, le choix du forgeage est quasi systématique dans les spécifications techniques des grands donneurs d'ordre.
Standards de contrôle qualité et certification internationale
La production d'une bride 40 pouces forgée exige un système qualité rigoureux. Les étapes clés incluent la réception et la certification des matières premières, la simulation thermomécanique par éléments finis pour optimiser la géométrie de forgeage, le suivi des paramètres de température et de pression pendant l'opération, le traitement thermique contrôlé, l'usinage de précision, et enfin l'inspection finale. Les certifications courantes sont : PED 2014/68/EU, AD 2000 Merkblatt, NORSOK, et API 6A/6D. Les auditeurs vérifient la traçabilité, les procédures de soudage (le cas échéant), la qualification des opérateurs. Forge Jianing est régulièrement audité par des organismes tiers pour maintenir ses certifications et répondre aux exigences des marchés export. Depuis 2022, l'entreprise a investi dans une nouvelle ligne de forgeage automatisé capable de produire des brides jusqu'à 48 pouces, avec une capacité annuelle de plus de 5 000 pièces.
Cas d'application concrets et retours terrain
Un projet récent dans le secteur de l'énergie offshore en mer du Nord a nécessité 120 brides forgées de 40 pouces en acier duplex 2205, destinées à un système d'injection d'eau. Les spécifications imposaient une classe de pression 600 avec une tolérance dimensionnelle de ±0,5 mm sur l'épaisseur. Forge Jianing a livré les pièces en 8 semaines, avec une conformité à 100 % aux tests de pression à 1,5 fois la pression nominale. Le client a souligné la fiabilité des joints et la facilité de montage, ce qui a permis d'avancer le calendrier de mise en service. Dans un autre cas, une raffinerie au Moyen-Orient a remplacé ses anciennes brides soudées par des brides forgées de 40 pouces classe 900. Après deux années de fonctionnement, les inspections ont montré une absence totale de fissuration, contre plusieurs incidents mineurs auparavant. Ces exemples illustrent l'impact direct de la qualité de forgeage sur la performance opérationnelle.
Conseils pour la sélection et l'achat d'une bride 40 pouces forgée
Face à la diversité de l'offre, plusieurs critères doivent guider le choix. Vérifiez d'abord la conformité aux normes demandées (ASME, EN, GOST selon la région). Demandez un certificat de matière et un rapport d'essai. Examinez la capacité du fabricant à réaliser des traitements thermiques homogènes sur des pièces de grande taille. Renseignez-vous sur les délais de livraison et les options de finition de surface (revêtement, peinture, passivation). Privilégiez les fournisseurs disposant d'un service technique capable de répondre à des questions sur l'adaptation aux brides de contrepartie ou sur le choix des joints. Enfin, le coût ne doit pas être le seul facteur : une bride bon marché mais défaillante peut engendrer des pertes bien plus élevées. Une étude de l'industrie estime que le surcoût initial de 15 % pour une bride forgée de qualité est compensé par une réduction de 40 % des coûts de maintenance sur 10 ans.
Préparation des surfaces et compatibilité des joints
La bride 40 pouces forgée peut être usinée avec différents types de faces : face surélevée (RF), face plane (FF), face à rainure (RTJ), ou face mâle-femelle (M&F). Le choix dépend de la pression et de la nature du fluide. Pour les hautes pressions, la face RTJ avec joint métallique (type oval ou octogonal) est recommandée. L'état de surface doit présenter une rugosité Ra contrôlée, généralement 3,2 μm à 6,3 μm pour les joints spiralés. Un mauvais état de surface peut entraîner des microfuites sous pression. Forge Jianing propose un usinage de précision sur ses centres d'usinage CNC à 5 axes, garantissant des faces conformes aux tolérances les plus strictes. De plus, des options de rechargement par soudage (overlay) en Inconel ou en acier inoxydable sont disponibles pour les zones exposées à la corrosion, ce qui prolonge la durée de vie de la bride sans augmenter le coût d'achat de l'alliage massif.
Tendances du marché 2026 et innovations technologiques
À l'horizon 2026, plusieurs tendances influenceront le marché des brides forgées de grand diamètre. La transition énergétique pousse vers des matériaux plus résistants à l'hydrogène (aciers à faible teneur en soufre, nuance F316L modifié). L'impression 3D métal commence à être utilisée pour des prototypes ou des pièces complexes, mais le forgeage reste la méthode la plus fiable pour les dimensions de 40 pouces. L'automatisation du forgeage avec des robots de manutention améliore la répétabilité et réduit les défauts. Par ailleurs, la digitalisation des certificats (blockchain pour la traçabilité) devient une exigence dans certains appels d'offres internationaux. Les entreprises qui maîtrisent ces technologies, comme Forge Jianing, se positionnent avantageusement pour répondre aux besoins des projets de GNL, de captage de carbone, et d'infrastructures hydrauliques. Les données de l'Agence internationale de l'énergie prévoient une augmentation de 7 % des investissements dans les pipelines longue distance d'ici 2027, ce qui soutient la demande pour ces composants.
Recommandations pour l'intégration dans les systèmes de canalisations
Lors de l'installation d'une bride 40 pouces forgée, il est conseillé de respecter certaines bonnes pratiques. Préparez les surfaces de contact avec un dégraissant approprié. Utilisez des boulons en acier allié (grade B7 ou B16) avec une lubrification adaptée pour obtenir le couple de serrage recommandé. Serrez progressivement en croix pour éviter les déformations. Vérifiez l'alignement des brides à l'aide d'un niveau laser. Après serrage, réalisez un test d'étanchéité à la pression de service. En cas de montage sur des brides de marques différentes, assurez-vous de la compatibilité des dimensions et des faces. Un guide de montage détaillé peut être fourni par le fabricant. Forge Jianing propose un accompagnement technique pour les projets complexes, incluant des visites sur site et des formations pour les équipes de montage.
En conclusion, la bride 40 pouces forgée est un composant stratégique pour toute installation industrielle exigeant sécurité, fiabilité et longévité. Sa fabrication par forgeage confère des propriétés mécaniques supérieures, une résistance à la fatigue et une étanchéité accrues par rapport aux alternatives. Les normes internationales encadrent rigoureusement ses dimensions, ses matériaux et ses contrôles. Pour les entreprises qui souhaitent investir dans des infrastructures durables, le choix d'un fournisseur compétent est déterminant. Forge Jianing, avec son savoir-faire de plus de quinze ans, ses certifications multiples et sa capacité à produire des brides forgées jusqu'à 48 pouces, s'impose comme un partenaire de confiance pour les projets exigeants. Contactez leur équipe technique pour une étude personnalisée de vos besoins (咨询热线：176 9623 6479). Une analyse approfondie de vos conditions de service vous permettra de sélectionner la bride la mieux adaptée, optimisant ainsi votre retour sur investissement sur la durée de vie de l'installation.
