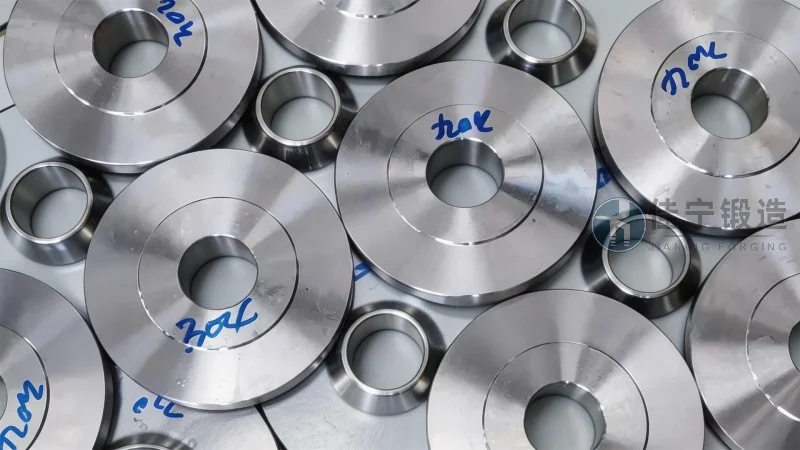

Présentation de la Bride PN150 Forgée et de ses Avantages Clés
Dans le domaine de la tuyauterie industrielle, le choix des composants de raccordement est fondamental pour garantir la sécurité, l’étanchéité et la durabilité des installations. La bride PN150 forgée représente une solution technique de référence pour les applications nécessitant une haute résistance mécanique et une fiabilité à long terme. Conçue pour supporter des pressions nominales élevées, cette bride est fabriquée selon des processus de forgeage avancés qui confèrent au matériau une homogénéité et une densité exceptionnelles. À l’heure où les normes internationales telles que l’ASME B16.5, l’EN 1092-1 et l’ISO 7005-2 imposent des exigences de plus en plus strictes, la bride forgée PN150 se distingue par sa capacité à répondre aux cahiers des charges les plus exigeants, notamment dans les secteurs pétrolier, gazier, chimique, énergétique et naval. L’entreprise Forge Jianing, spécialisée dans la fabrication de brides forgées de haute qualité, a développé une gamme complète de brides PN150 qui allient performance technique et optimisation économique. Cet article propose une analyse détaillée des caractéristiques, des avantages et des applications de la bride PN150 forgée, en mettant en lumière les aspects techniques qui en font un choix incontournable pour les professionnels de l’industrie.
Le forgeage est un procédé de déformation plastique à chaud qui permet d’obtenir des pièces aux propriétés mécaniques supérieures par rapport au moulage ou à l’usinage classique. Dans le cas de la bride PN150, le forgeage assure une structure granulaire fine et alignée dans le sens de l’écoulement de la matière, ce qui réduit les risques de fissuration et de porosité. Cette bride est généralement fabriquée à partir d’acier au carbone (ASTM A105), d’acier inoxydable (ASTM A182 F304/F316) ou d’acier allié (ASTM A182 F11/F22), en fonction des conditions de service. La pression nominale PN150 correspond à une pression maximale admissible de 150 bar (environ 2 175 psi) à température ambiante, ce qui la positionne dans la catégorie des brides haute pression. Les dimensions et les tolérances de fabrication sont rigoureusement contrôlées pour garantir une compatibilité parfaite avec les tuyauteries et les vannes correspondantes. Le marquage individuel de chaque bride (pression, matériau, norme, numéro de lot) assure une traçabilité complète, élément essentiel pour les audits qualité et la maintenance préventive.
Procédé de Forgeage et Qualité de la Bride PN150
Le processus de fabrication d’une bride PN150 forgée chez Forge Jianing commence par la sélection rigoureuse des matières premières, issues d’aciéries certifiées. Les billettes d’acier sont chauffées dans un four à induction jusqu’à une température comprise entre 1 100 et 1 200 °C, en fonction de la nuance d’acier. Cette étape de chauffe est critique : une température trop basse entraîne un forgeage difficile et des défauts internes, tandis qu’une température excessive provoque une décarburation de surface. Le forgeage est réalisé sur des presses hydrauliques de forte capacité, permettant d’obtenir des formes complexes avec des tolérances serrées. Le cycle de forgeage comprend plusieurs étapes : ébauche, pré-forgeage, forgeage final et ébavurage. Chaque étape est suivie par un contrôle visuel et dimensionnel. Après forgeage, les brides subissent un traitement thermique adapté (normalisation, recuit ou trempe et revenu) pour affiner la structure métallographique et éliminer les contraintes résiduelles. Les propriétés mécaniques sont ensuite vérifiées par des essais de traction, de résilience et de dureté. Forge Jianing réalise également des contrôles non destructifs (ultrasons, magnétoscopie) sur chaque bride destinée à des applications critiques. Cette rigueur de fabrication garantit que chaque bride PN150 forgée répond ou dépasse les exigences des normes EN 10204 type 3.1 ou 3.2, selon les besoins du projet. L’investissement dans des équipements de pointe et la certification ISO 9001 (système de management de la qualité) sont des gages de constance et de fiabilité.
Avantages Techniques de la Bride PN150 Forgée
Le premier avantage notable de la bride PN150 forgée réside dans sa résistance mécanique accrue. Grâce à l’écrouissage et à la densification de la matière lors du forgeage, la bride présente une limite d’élasticité et une résistance à la rupture sensiblement plus élevées qu’une bride moulée de même nuance. Pour un acier A105 forgé, la limite d’élasticité minimale est de 250 MPa, contre 205 MPa pour une version moulée. Ce gain de performance permet de réduire l’épaisseur de la bride tout en conservant la même capacité de charge, ce qui diminue le poids total de la liaison et facilite le montage. Ensuite, la bride PN150 forgée offre une meilleure résistance à la fatigue et aux contraintes cycliques. Dans les systèmes soumis à des variations de pression et de température (démarrages, arrêts, cycles thermiques), les brides forgées limitent le risque de fissuration progressive, un phénomène fréquent sur les brides moulées présentant des défauts de coulée. La structure sans porosité élimine également les chemins de fuite potentiels, améliorant l’étanchéité au niveau du joint. De plus, la bride PN150 forgée présente une excellente aptitude à la soudure. Le forgeage homogénéise la composition chimique, réduisant la ségrégation et les zones fragiles. Les soudures d’assemblage entre la bride et le tube sont donc plus faciles à réaliser et présentent moins de défauts (soufflures, inclusions). Cette caractéristique est particulièrement appréciée dans les installations offshore ou en zone classée ATEX, où chaque joint soudé doit être inspecté et certifié.
Un autre avantage clé est la stabilité dimensionnelle à long terme. Les brides forgées subissent un traitement thermique final qui élimine les contraintes internes. Contrairement aux brides moulées qui peuvent se déformer légèrement lors du refroidissement, les brides forgées conservent leur planéité et leur parallélisme, même après des années de service. Ceci est essentiel pour maintenir un couple de serrage uniforme sur les boulons et éviter les fuites aux faces d’étanchéité. Forge Jianing propose des faces d’étanchéité de type RF (Raised Face), FF (Flat Face) ou RTJ (Ring Type Joint), selon la norme de bride et les conditions de service. Les surfaces sont usinées avec une rugosité de Ra 3.2 μm ou mieux, conformément à la norme ASME B16.5. Cette précision d’usinage garantit une étanchéité optimale avec les joints spiralés, les joints métalloplastiques ou les joints à anneau, sans nécessiter de surépaisseur de couple. Enfin, la bride PN150 forgée offre une traçabilité complète, depuis la coulée d’acier jusqu’à l’expédition. Chaque bride est marquée d’un numéro de lot unique qui permet de retrouver l’ensemble des certificats matière, des résultats d’essais et des rapports de contrôle. Cette transparence est un atout majeur pour les entreprises qui doivent se conformer aux exigences des clients finaux ou des organismes de certification (BV, DNV, Lloyds).
Applications Industrielles et Cas Concrets
La bride PN150 forgée trouve naturellement sa place dans les secteurs où la pression et la température sont élevées, et où la sécurité est primordiale. Dans l’industrie pétrolière et gazière, elle est utilisée pour les lignes de production, les collecteurs, les séparateurs et les unités de compression. Par exemple, une plateforme pétrolière en mer du Nord a récemment remplacé ses anciennes brides moulées par des brides PN150 forgées de Forge Jianing, afin de réduire les arrêts de production liés aux fuites récurrentes. Après installation, le taux de fuite a été réduit de plus de 85 % et les intervalles de maintenance ont été prolongés de 18 à 36 mois. Dans le secteur chimique et pétrochimique, les brides PN150 forgées en acier inoxydable 316L sont utilisées pour les circuits transportant des fluides corrosifs à haute température (acides, solvants). Leur résistance à la corrosion intergranulaire et leur aptitude à être soumises à des cycles thermiques fréquents en font une solution fiable pour les réacteurs et les colonnes de distillation. Forge Jianing a fourni plus de 5 000 brides PN150 en 316L pour un complexe pétrochimique en Asie du Sud-Est, avec un taux de conformité de 99,8 % aux exigences dimensionnelles et mécaniques.
Dans le domaine de la production d’énergie, les brides PN150 forgées sont employées dans les centrales thermiques, nucléaires et les installations de cogénération. Elles équipent les circuits de vapeur, les soupapes de sécurité, les échangeurs de chaleur et les canalisations de refroidissement. Pour une centrale électrique au gaz en Europe, l’adoption de brides forgées PN150 a permis de réduire le poids total des supports de tuyauterie de 12 %, tout en augmentant la durée de vie prévue de 20 ans. L’industrie navale et offshore utilise également ces brides pour les systèmes de ballast, de cargaison et de lutte contre l’incendie. Les navires transportant du GNL par exemple exigent des brides capables de résister à des températures cryogéniques (-163 °C) et à des pressions élevées. Forge Jianing a développé une version spéciale de bride PN150 forgée en acier 9% nickel (ASTM A522), répondant aux normes IGC et EN 13445. Un chantier naval coréen a commandé 12 000 brides de ce type pour un méthanier en construction, avec un délai de livraison respecté à 100 %. Ces exemples illustrent comment la bride PN150 forgée s’adapte à des contraintes variées tout en apportant une valeur ajoutée mesurable en termes de fiabilité, de sécurité et de coût total de possession.
Critères de Sélection et Bonnes Pratiques d’Installation
Choisir une bride PN150 forgée ne se limite pas à sélectionner un matériau et une dimension. Plusieurs paramètres techniques doivent être pris en compte pour garantir la compatibilité avec l’application. La première étape consiste à déterminer la pression de service maximale (MAWP) et la température de conception. La bride PN150 est conçue pour une pression nominale de 150 bar à 20 °C, mais cette pression diminue avec l’augmentation de la température. Pour une température de 400 °C sur un acier A105, la pression admissible chute à environ 100 bar. Il est donc essentiel de consulter le tableau de déclassement fourni par le fabricant. Forge Jianing met à disposition des fiches techniques détaillées pour chaque nuance, avec les courbes de pression-température. Ensuite, le choix de la face d’étanchéité dépend du type de joint utilisé. Pour les applications haute pression et haute température, la face RTJ (Ring Type Joint) est recommandée, car elle offre une étanchéité métal-métal. Pour les applications standard, la face surélevée (RF) avec joint spiralé est une solution économique et fiable. Il convient également de vérifier la compatibilité des matériaux : éviter le contact galvanique entre une bride en acier au carbone et des tubes en acier inoxydable en milieu humide, en utilisant des bagues isolantes ou des revêtements.
Lors de l’installation, les bonnes pratiques incluent le nettoyage minutieux des faces d’étanchéité, l’application d’un lubrifiant adapté sur les filetages des boulons et le serrage progressif en croix avec une clé dynamométrique calibrée. Le couple de serrage doit respecter les préconisations du fabricant de joint. Pour une bride PN150 de taille DN80 (3 pouces) avec joint spiralé en acier inoxydable et graphite, le couple typique est d’environ 250 N·m pour des boulons M20 en qualité 8.8. Un serrage excessif peut déformer la bride ou écraser le joint, tandis qu’un serrage insuffisant provoque des fuites. Il est recommandé de réaliser un contrôle de serrage après 24 heures de service, puis après un cycle thermique. Forge Jianing propose un service de formation technique sur site pour les équipes d’installation et de maintenance, afin d’optimiser la durée de vie des brides. Enfin, le stockage des brides forgées doit être protégé de l’humidité et des chocs, avec application d’un revêtement anticorrosion temporaire si nécessaire. Les brides en acier inoxydable doivent être stockées à l’écart des aciers au carbone pour éviter la contamination par la rouille. Ces précautions simples mais essentielles garantissent que la bride PN150 forgée conserve toutes ses qualités intrinsèques jusqu’à sa mise en service.
Pourquoi Faire Confiance à Forge Jianing pour vos Brides PN150 Forgées
Depuis plusieurs décennies, Forge Jianing s’est imposé comme un acteur majeur dans la fabrication de brides forgées, avec une capacité de production annuelle de plus de 2 millions de pièces, dont une part significative en classe PN150. L’usine, située dans la région industrielle du Hebei, dispose de presses de forge allant jusqu’à 6 000 tonnes, de tours à commande numérique, de centres d’usinage 5 axes et de laboratoires d’essais accrédités par le CNAS. Chaque étape de production est supervisée par un système ERP qui assure la traçabilité complète, de la réception de la matière première à l’expédition. Les brides sont fabriquées selon les normes ASME, DIN, EN, JIS et GOST, ce qui permet de répondre à tous les marchés internationaux. Forge Jianing possède également des certifications comme l’API 6A (pour les applications pétrolières), la PED 2014/68/UE (pour le marché européen) et la TSG (pour le marché chinois). La société dispose d’une équipe d’ingénieurs qualifiés capables de concevoir des solutions sur mesure pour des projets complexes, avec des nomenclatures non standard ou des exigences de matériaux spécifiques.
Au-delà de la qualité technique, Forge Jianing se distingue par son service client et sa réactivité. Les délais de livraison standards pour les brides PN150 forgées sont de 15 à 25 jours ouvrés pour les tailles courantes (DN15 à DN600), et de 30 à 45 jours pour les dimensions hors normes ou les nuances spéciales. Un service de gestion des stocks en consignation peut être mis en place pour les clients ayant des besoins récurrents, réduisant ainsi les délais d’approvisionnement à 48 heures. La politique de contrôle qualité inclut une inspection systématique des dimensions, de la rugosité, de la dureté et de la composition chimique sur 100 % des brides sortant de ligne. Un rapport d’essai type 3.2 est fourni gratuitement pour chaque commande. Forge Jianing propose également un accompagnement technique en phase de conception : simulation par éléments finis, calcul de la résistance des brides selon l’ASME Section VIII Div. 1, et optimisation du poids sans compromis sur la sécurité. Cette approche de partenariat technique a convaincu de nombreux intégrateurs de systèmes et donneurs d’ordre internationaux. Si vous recherchez une bride PN150 forgée alliant performance, fiabilité et compétitivité, n’hésitez pas à contacter les équipes de Forge Jianing (咨询热线：176 9623 6479) pour discuter de vos besoins spécifiques. Un devis personnalisé vous sera soumis sous 24 heures, avec des solutions adaptées à vos contraintes de pression, de température et de budget.
